Sooja põranda torudevahelise kauguse arvutamise põhimõtted

Soe põrand on täiendav või esmane kütteseade. Mugava ruumitemperatuuri tagamiseks tuleb süsteem õigesti paigaldada. Põrandakütet sisaldava kütteplaani koostamisel tuleb arvestada erinevate näitajatega, mille hulka kuulub ka torudevaheline kaugus. Selle arvutamine sõltub paljudest ruumi individuaalsetest parameetritest.

Süsteemi eelised

Elamu korraldamisel on oluline pöörata tähelepanu küttele. Mugav ja ökonoomne viis on sooja põranda loomine. See võimaldab säästa kuni 30% soojust lae kõrgusel 2,5 m ja umbes 50% kõrgemal kui 3,5 meetrit. Vesiküttega põrand on keeruline disain, mille loomisel tuleb arvestada paljude teguritega.

Eelised hõlmavad järgmist:

• Kogu ruumi ala kütmine. Selleks kasutatakse kõige mugavamat meetodit - suurim kuumus põhjas ja madalam temperatuur pea kõrgusel.
• Tugeva konvektsiooni puudumine. Soojus ei tõuse lae tasemeni, seega ei teki tarbetuid kulusid ega kadusid. See toob kaasa ka kokkuhoiu.
• Süsteemi ja selle hügieeni ei saastata. Radiaatoritele koguneb kiiresti tolm, mis võib häirida seadmete tööd. Vesipõrand kogub vähem mustust ja seda on lihtsam eemaldada.

• Soojad põrandad võtavad minimaalselt ruumi. Maksimaalse soojuse tagamist ei takista mööbel ja vaheseinad.
• Ohutus. Disain ei kahjusta keskkonda ega inimeste tervist.
• Süsteemi kättesaadavus. Kõik vajalikud materjalid leiate igast ehituspoest erineva eelarvega.
• Tugevus. Paigaldustingimuste ja õige kasutamise korral kestab põrand aastakümneid.
• Süsteemi isereguleerimine. See lülitub sisse ja välja, kui eelseadistatud temperatuur on saavutatud. See toob kaasa ka märkimisväärse kokkuhoiu ja soojusenergia raiskamise puudumise.

Mugavat kütet saab luua alles pärast sooja põranda ja jahutusvedeliku liikumist tagavate kommunikatsioonide hoolikat arvutamist.

Arvutamisel arvesse võetud tegurid

Kõige olulisem parameeter on põrandaküttetorude vaheline kaugus, mida nimetatakse ka paigaldussammuks. Näitaja oleneb soojusjuhtivuse koefitsiendist, toru läbimõõdust, torujuhtme asukohast, aga ka võimalikest soojuskadudest. Kui arvutus on vale, tekib pinna ülekuumenemise või temperatuurimuutuste oht. Need nähtused tekitavad süsteemile täiendavat stressi ja võivad põhjustada selle rikke.

Soojusjuhtivusteguri mõju

Peate eelnevalt tutvuma kõigi torutüüpidega, mida traditsiooniliselt kasutatakse maja soojendamiseks põrandaküttega. Järgmised materjalid juhivad soojust kõige paremini kahanevas järjekorras:

• vask;
• teras;
• metallist plastik;
• ristseotud polüetüleen;
• polüpropüleenist.

Mida suurem on soojusjuhtivus, seda suurem on torude vaheline samm. Parim variant on vasest ja terasest valmistatud gofreeritud torud, kuid veeküttega põrandate jaoks kasutatakse neid nende kõrge hinna tõttu harva. Polüpropüleenist torud juhivad soojust kõige halvemini. Neid kasutatakse harva ka nende halva elastsuse tõttu.

Toru läbimõõdu mõju

Torujuhtme ristlõige mõjutab ka kaugust. Mida väiksem on süsteemi põhielemendi läbimõõt, seda väiksem peaks olema põrandakütte ahela silmuste vaheline kaugus. 16 mm toru paigaldamise samm on 10-15 cm. Kui läbimõõt on 20 mm, on samm 15-20 cm.

Selleks, et küttesüsteemi efektiivsus ei halveneks, on soovitatav kasutada 16-25 mm läbimõõduga elemente.

Soojuskadu ja asukoht

Küttekontuur on keeruline süsteem, seega ei pruugi kontuuride vaheline samm olla konstantne. Kui põrandakütet kasutatakse rangete õhutemperatuurinõuetega ruumides (vannitoad, tööstusrajatised), võib samm olla konstantne. Järgmisi väärtusi peetakse kinni:

• Suured tööstusruumid, basseinid, veepargid - 20 mm toru läbimõõduga aasade vahel 20 cm.
• Vannituba – ladumise samm 15 cm.

Muudel juhtudel on väärtused ligikaudsed ja kogu torujuhtme pikkuses ebavõrdsed. Mööda seinu on vaja säilitada minimaalne kaugus pöörete vahel, kuna seal täheldatakse suurimaid soojuskaod. Seintest eemaldudes samm suureneb. Kui kuumade torude soojuskadu on alla 50 W/m2, on samm 30 cm Kui soojuskadu ületab 80 W/m2. tuleb järgida minimaalset sammu.

Traditsiooniliselt paigaldatakse torud nii, et nende vahele jääks 100-300 mm vahemaa. Täpsemad väärtused saadakse pärast üldist arvutust.

Ligikaudne kaugus vannitoas on 10-15 cm. Elutoas suureneb vahe 25 cm-ni ruumi erinevad osad.

Vormide ladumine

Torujuhtme paigaldamise meetod mõjutab ka põrandakütte efektiivsust ja torude vahekaugust. Kõige populaarsemad on madu ja tigu. Sooja vesipõranda rullimine sõltub ruumi individuaalsetest omadustest ja eesmärgist.

Madu

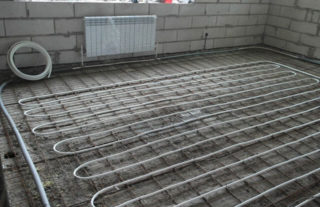

Selle paigutusmeetodiga paigaldatakse torujuhtmed üksteisega paralleelselt. Ruumi kuumutatakse ebaühtlaselt, seetõttu kasutatakse meetodit väikestes ruumides. Vajalik on ka lisaküte radiaatoritest ja väike torude vahe.

Nurgamao kasutamisel asetatakse toru piki välisnurka ja järgmised pöörded paralleelselt.

Topeltmaoga asetatakse ühe kontuuri algus ja lõpp paralleelselt. See meetod tagab ruumi kõige ühtlasema kuumutamise.

Tigu

Seda meetodit nimetatakse ka kestaks või spiraaliks. Torud on laotud spiraalselt, mis tagab kogu ruumi ühtlase kütmise. Sobib kasutamiseks suurtes ruumides.

Milline meetod on parem

Parema efekti saab saavutada, kui kombineerida põrandakatte all kahte suhtlusviisi.Suurtes ruumides (elutoad, saalid) kasutatakse tigu, väikestes ruumides aga erinevat tüüpi madude kombinatsiooni. Vannituppa ja esikusse sobib tavaline madu. Keskmise suurusega tubades - kahekohaline. Nurgameetodit kasutatakse ainult kombineeritud paigaldamiseks.

Kui kasutatakse kombineeritud võimalust, on parem järgmisi tsoone täiendavalt soojendada ja asetada need tigude kujul:

• ala laua, klaveri või muu objekti lähedal, kus inimene istub pikka aega liikumatult;
• lastetoa mänguala;
• kohad voodi kõrval, istumisnurk pehme mööbliga.

Eelnevalt koostatakse kõigi vahemaadega torustiku paigutus ja eraldi välja toodud lõigud, kus on vaja rohkem/vähem intensiivset kütmist. Alles pärast seda saab torud sooja põranda alla panna.

Paigaldussoovitused

Kvaliteetse paigalduse saate teha oma kätega. Selleks peate järgima põhireegleid:

• Ärge muutke paigaldamise ajal kinnitatud torujuhtme paigutust. Väljatöötatud plaan on kalkuleeritud, nii et vähimad muudatused toovad kaasa süsteemi häireid.
• Jahutusvedelikku ei tohi mehaaniliselt venitada, kuumutada ega deformeerida.
• Torud tuleb enne pumbaga ühendamist läbi lõigata.
• Ärge astuge paigaldustööde ajal jahutusvedelikule.
• Torude paigaldamise mugavamaks muutmiseks võite kasutada vooderdatud fooliumtagust.

Järgides loetletud soovitusi, saate sooja põranda torude kvaliteetselt paigaldada.

Torude fikseerimise omadused

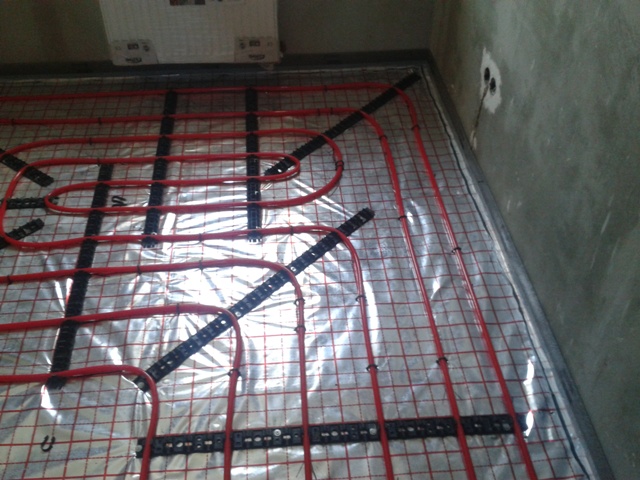

Saate torusid sooja põranda alla kinnitada ühel järgmistest meetoditest:

• plastist ribad;
• vaibad, millel on paigaldussooned;
• metallist lindid;
• eraldi sulgudes.

Kõige mugavam paigaldusviis on ahela kinnitamine klambrite külge. Punktklambrite kasutamisel hoidke vahekaugust 20-25 cm. Neid kasutatakse tasanduskihi ühtlaseks soojendamiseks, olenemata valitud paigaldusviisist.
