Küttekontuuridesse on paigaldatud kütte tagasilöögiklapp. Elementi kasutatakse süsteemis teise boileri, sooja põranda haru, veesoojendi või automaatse täiendamise seadme ühendamisel. Seda tüüpi sulgeventiili kasutatakse energia vastupidise voolu vältimiseks ja kaitseks veehaamri eest.
Kütte tagasilöögiklapi otstarve
Jahutusvedeliku vastuvool tekib erinevatel asjaoludel: kui tsirkulatsioonipump seiskub või süsteemi konstruktsioonis ilmnevad vead. Vee vastupidist liikumist täheldatakse soojustrassi osade ebaühtlasel jahtumisel või toru või ühenduskoha purunemisel. Mõnikord on põhjuseks ebaühtlane rõhk torujuhtme lõikudes.
Süsteemi on ette nähtud tagasilöögiklapp, et vältida katla ja muude põhiliini elementide kahjustamist vee vastassuunas voolamise tõttu. Mehhanism võimaldab energial voolata ühes suunas ja blokeerib liikumise teises suunas. Seadet kasutatakse munitsipaalküttevarustuses ja -torustikes ning paigaldatakse eramaja ja korruse sektori kütteringidesse.
Mõned tüübid on ette nähtud töötama teatud tingimustes, näiteks katlaruumi sisenemisel kasutatakse mittelöök- ja lööktüüpi ventiile. Väikese toru läbimõõduga (kuni 400 mm) ei kahjusta veehaamer süsteemi. Suurtel maanteedel paigaldatakse amortisaatorid ootamatute löökide vastu. Sellised tagasivooluseadmed paigaldatakse torujuhtmete horisontaalsetele osadele.

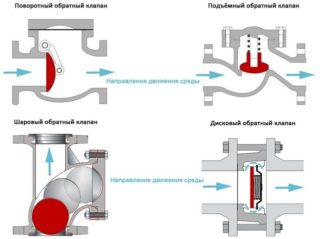

Tagasilöögiklappide tüübid
Sidurite ja äärikute abil on paigaldatud ventiilid. Mõned nõuavad spetsiaalseid liitmikke ja keevitamist. Ühendusmehhanismid on ühendatud keermetega ja neid on lihtne ühendada. Sellist seadet kasutatakse ketasventiilidel. Sidureid kasutatakse liitmike paigaldamiseks korterisse või oma koju.
Tagasilöögiklapid erinevad konstruktsiooni, töötingimuste ja otstarbe poolest.
Sulguriseadmeid on erinevat tüüpi:
- kroonleht;
- plaadi tüüp;
- sfäärilised sordid.
Äärikukonstruktsioonidel on täiendavad kinnitusavadega osad ja need on poltide ja mutritega ühendatud põhielementidega. Ühendus on vastupidav ja seda kasutatakse suure läbimõõduga torustikes. Äärikuseadmed asetatakse torude servade vahele, need kaaluvad vähe ja on väikeste mõõtmetega. Keevitatud ventiilid paigaldatakse, kui ahel on kokku pandud polüpropüleenist torudega.
Petalaceae
Õhuke terasplaat toimib aknaluugina ja on paigaldatud hingedega konstruktsioonile, mis tagab liigutatava asendi.
Pilliroo tagasilöögiklapp kütmiseks on saadaval kahte tüüpi:
- pöörlev või üheleheline;
- kahepoolmelised.
Esimesel tüübil on üks plaat, mis pöörleb ümber keskjoone.Aknatiib tõuseb, kui jahutusvedelik liigub etteantud suunas. Läbipääsuava suletakse tagasivoolu ajal vedrul oleva allalastud osaga. Kahelehelised seadmed on varustatud kahe lukustusplaadiga, mis on kinnitatud keskteljele ja asuvad augu läbipääsus.
Kroonlehtedel on eelised:
- mõnel ventiilil pole vedrusid, seda tüüpi kasutatakse looduslikes gravitatsioonisüsteemides (gravitatsioonivool);
- seadmed on odavad.
Negatiivseteks külgedeks on see, et kaheleheline tüüp takistab vedeliku voolu, seetõttu kasutatakse seda ainult kõrge rõhuga liinides.
Plaadi tüüpi tooted
Katik on valmistatud metallist või plastikust ketta kujul. Element blokeerib vedeliku voolu, kui energiakandja suunda muudab. Ketas on paigaldatud vedrule, mis edasi liikudes on kokkusurutud asendis. Suuna muutmine toob kaasa detaili sirgendamise ja lukustusketta asukoha muutumise. Konstruktsioonil on tihend klapi tihedaks kinnitamiseks, see osa välistab täielikult lekke.
Kodu küttekontuuride ketasventiilide eelised:
- väikesed mõõtmed ja kerge kaal võimaldavad kasutada väikese läbimõõduga ahelatel mehhanisme;
- seade ei vaja perioodilist tehnilist kontrolli ja remonti;
- Seadmel on madal hind.
Puuduseks on see, et ventiili ei saa parandada, mistõttu on vaja vahetada. Mehhanism tekitab takistuse voolule ja seda ei kasutata maasoojuspumba ahelates. Kettale ladestub soolajääk ja seade lakkab töötamast.
Tavaline küttesüsteemide klappklapp tekitab suletud olekus süsteemis veehaamri. Välja on töötatud pehme sulgumismehhanismiga ketasventiilid, mille maksumus on kõrgem.
Kuulkraanid
Poldimehhanism on valmistatud alumiiniumist või muudest metallidest valmistatud kuuli kujul. Element on kasutusea pikendamiseks kaetud kummiga. Kuulelement tõuseb, kui veevool liigub õiges suunas ja asub klapi ülaosas. Energiakandja ei voola vastupidises suunas, kuna element laskub alla ja blokeerib augu.
Kuulkraanide eelised:
- projekteerimine töötab usaldusväärselt, sest konstruktsioon ei sisalda hõõrdumist ega liikuvaid osi;
- mehhanismi ülaosas on kate kontrollimiseks või parandamiseks;
- seade ei tekita palli liikumisel süsteemis veehaamrit.
Puudused hõlmavad suurt läbimõõtu, mille tõttu kasutatakse kuulventiile märkimisväärse läbimõõduga torustikes ja ühendamine kodumajapidamiste küttevõrkudega ei ole alati asjakohane.
Eelised ja miinused
Tagasilöögiklapil on puudused ja eelised, mis on ühised igat tüüpi seadmetele. Püstikusse ei tule kuuma voolu, kui sinna voolab külm vedelik. See pikendab teatud temperatuuri jaoks mõeldud süsteemielementide jõudlust. Seadmeid on lihtne paigaldada ja need ei tekita vedeliku läbimise ajal müra. Kontrollventiilid lahendavad probleemi ainult teatud piirkonnas;
Mõned mehhanismid võimaldavad veehaamri tekkimist, kui vool läbib töösõlme, kuid see klapi omadus kahjustab ainult suure läbimõõduga süsteemi. Klapid määrduvad veevoolust, kui süsteem töötab ilma propüleenglükooli või muude lisanditeta energiakandjaga. Sel juhul võib ketas või plaat kinni jääda avatud või suletud asendisse.
Paigaldamise ja seadistamise reeglid
Klapp tuleb paigaldada põhivoolu suunas, selleks on korpusel nool. Vuugid tihendatakse paroniidiga, kuid tihend asetatakse nii, et läbipääsuseadme siseläbimõõt ei väheneks. Tingimus on oluline, et vältida veehaamrit torustiku võrgus.
Seade on paigaldatud nii, et teised kiirtee elemendid ei mõjuta selle tööd. Ventiili sisaldav toruosa võib vibratsiooni või muude häirete vältimiseks toetada metallraamiga. Läbipääsumehhanismi ette asetatakse võrk tahkete lisandite töötlemata puhastamiseks.
Ühendusskeemi valikud
Seadmete ühendamise versioonid sõltuvad süsteemi tüübist ja ventiili tüübist. Seadmed paigaldatakse igale ahelale suletud ahelas, kuid tsirkulatsioonipumbad on vajalikud. Üheahelalises torujuhtmes ei pruugita tagasilöögiklappi paigaldada.
Mitmeahelalistes süsteemides tuleb paigaldada tagasivoolu sulgventiil, kuna pumba väljalülitamisel liigub energiakandja mööda väikest haru. Mehhanism on paigaldatud ka kaudse kütteveeboileriga liinile, eriti kui eraldi pumpa pole.
Sulgventiilid paigaldatakse möödaviiguga vooluvõrku, kui süsteem muudetakse gravitatsioonivoolult sundvooluks.Täitmistorustiku osasse on paigaldatud ventiil, mis takistab vedeliku tagasivoolu veevarustusse.
