Eramu vesiküttega põranda ühendamine

Soojendusega vesipõranda paigaldamiseks oma kätega peate mõistma kõiki selle paigaldamise keerukust, võttes arvesse soojendatava konstruktsiooni põhiomadusi. Peate arvestama maja tubade arvu ja kõigi selle ruumide kogupindalaga. Sellest lähtuvalt määratakse tarbekaupade vajadus ning küttesüsteemi korrastamise kogukulud.

Paigaldusskeemid

Enne vesiküttega põranda paigaldamise alustamist peate koostama diagrammi, mis näitab järgmiste tööelementide asukohta:

• küttekatel - füüsiline soojusallikas;
• jaotusseade - kollektor;
• vasest või polüpropüleenist torude komplekt, mis moodustavad kütteringi juhtmestiku.

Soojusallikateks majas on katlad, mis kasutavad valgustamiseks tahket või vedelat kütust. Ei saa välistada võimalust kasutada gaasiseadmeid, mis eristuvad madalate kuludega või elektrilise analoogiga. Sel juhul peetakse äärmuslikuks juhuks majas olemasolevat ja töötavat küttesüsteemi. Kollektorina kasutatakse tavaliselt sisse- ja väljalaskeavale paigaldatud liitmike komplekte. Süsteemi elemendid on paigutatud järgmiste skeemide järgi:

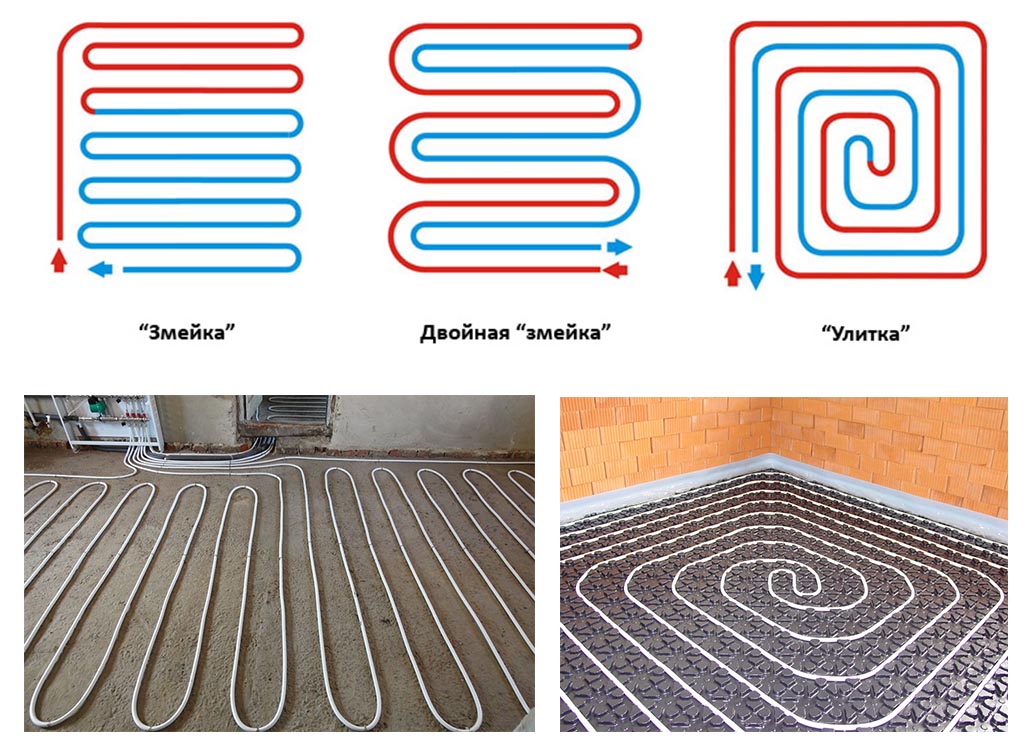

• madu (mitu võimalust);
• tigu;
• keerulisema kombineeritud skeemi järgi.

Iga paigaldusoperatsioon viiakse läbi erilisel viisil.

Madu

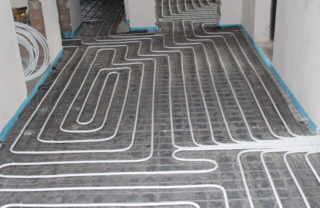

Esimeses variandis algab maoga põranda paigaldamine seintest piki ruumi perimeetrit, misjärel see kitseneb keskkoha suunas ja katab järk-järgult korteris kasutatava ala. Keskkohta jõudes naaseb rajatav trass tagasi katla juurde. Tänu sellele soojeneb töö ajal üks pool põrandast ja teine ​​pool jahtub. See tehnika võimaldab teil süsteemi töötamise ajal soojust ühtlaselt jaotada.

Sama tulemuse saab, kui hakkate madu laduma pooleks volditud toru kujul. Üks pool vastutab sooja vee tarnimise eest ja teine, mis juhib vastasseinast, on tagasivooluks.

Tigu

Teo puhul pannakse torud, mis on volditud samamoodi nagu “ussiga”, mööda spiraalset trassi ruudukujulise konstruktsiooni kujul. Kõigepealt viiakse need mööda seinu ja liiguvad seejärel järk-järgult ruumi keskpunkti poole. Selle tehnoloogia kasutamine tagab põrandapindade ühtlase kuumutamise. Mõnikord kasutatakse kombineeritud skeemi, mis ühendab mõlema lähenemisviisi elemendid. Samal ajal soojendatakse intensiivsemalt seintele lähemal asuvaid põrandapindu, mis võimaldab vähendada katla võimsust, säilitades samal ajal kütteintensiivsuse.

Küttetsoonide jaotust saate reguleerida järgmistel viisidel:

• muutuva torupaigaldussammu kasutamine;
• kogu konstruktsiooni nihkumine ühele küljele;
• erinevate paigaldusskeemide kombinatsioon.

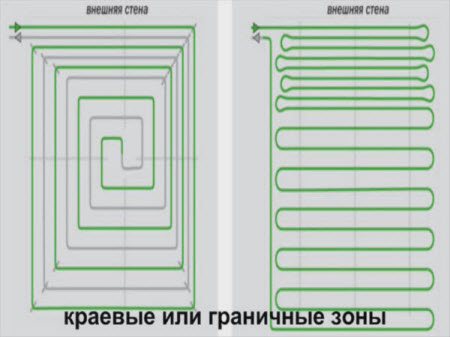

Kui teil on vaja välisseinte lähedal põrandat intensiivsemalt soojendada, tuleks selles kohas lõngade vahed vähendada ja keskpunktile lähemale, vastupidi, suurendada.

Sooja põranda paigaldusskeem koostatakse olemasoleva aluse materjali arvestades. See kuvab ühenduspunktid jahutusvedeliku allikaga, paigaldusvõimaluse ja torude eemaldamise ruumi seintele ja nende vahele.

Paigaldamise tehnoloogiad

Pärast süsteemi kõigi komponentide arvutamise ja sobiva skeemi valimise lõpetamist jätkavad nad ehitusmaterjalide, lisaseadmete ja tööriistade ettevalmistamist. Pärast seda jätkavad nad otse installimist. Mõnikord asetatakse selliste põrandate elemendid polüstüreenplaatidele, mis asetatakse kindlas järjekorras töötlemata alusele. Lisaks saab nendel eesmärkidel kasutada järgmisi meetodeid:

• polüpropüleenist torude asetamine otse betoonalusele;
• süsteemi paigaldamine pärast põrandakatte paigaldamist allesjäänud puitplaatide soontesse;
• laotamine eeltäidetud tasanduskihi alusele.

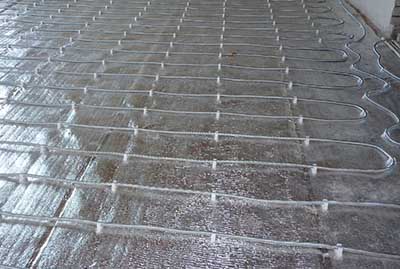

Plaatidele laotud tasapinnal on võimalik soojust paremini hoida, kasutades fooliumist alust, mille tööpool on põranda poole. Vastavalt juhistele tihendatakse paigaldamise ajal üksikute elementide ühenduskohad spetsiaalse teibiga.

Kollektori paigaldus ja ühendamine

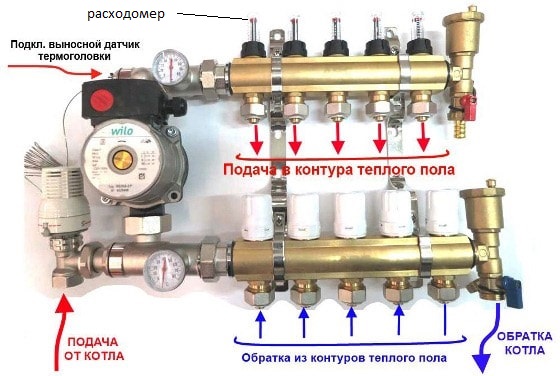

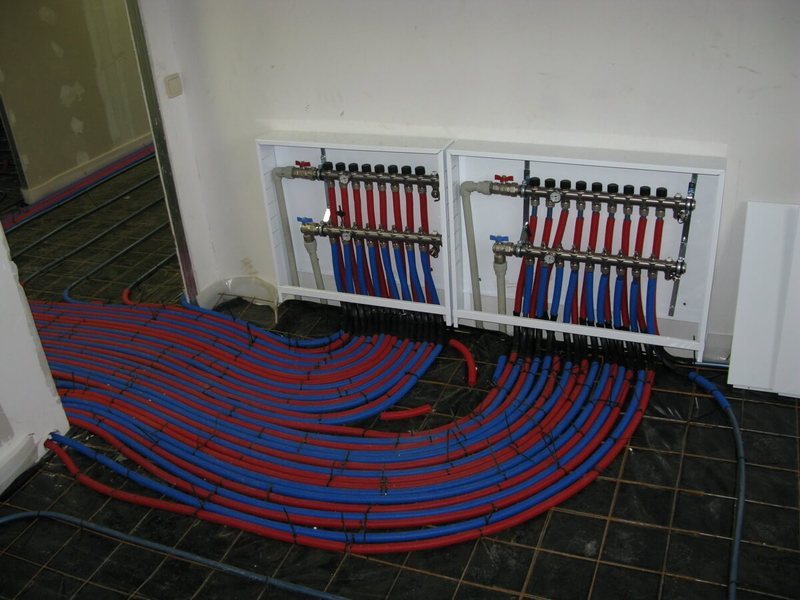

Jaotur, mis jaotab kuuma vett süsteemi torude kaudu, paigaldatakse eraldi ruumi või spetsiaalsesse jaotuskappi.See on valmistatud kahest roostevabast terasest silindrist, mis on mõlemalt poolt keevitatud. Üks neist toorikutest võtab torude süsteemi kaudu esmalt vastu ja seejärel jaotab kuumutatud vee mööda tööahelaid. Samal ajal võtab teine ​​silinder sealt jahutatud vett, viies keskkonna tagasi soojusallikasse.

Selle tsirkuleerimiseks kasutatakse eraldi pumpa, mida täiendab möödaviiguventiilide komplekt, samuti ventiil ja kollektori termostaat. Lisaks jahutusvedeliku voolude jaotamise funktsioonile võimaldab selle seadme paigaldamine reguleerida:

• veekeskkonna temperatuur termostaatventiili kaudu;
• kütteringi siseneva kandja olek;
• selle rõhk süsteemis.

Viimasel juhul kasutatakse reguleerimiseks elektriajamit ja kollektori ventiilide komplekti.

Paigaldusprotseduur

Soojendusega vesipõranda paigaldamiseks oma koju ise peate valmistama täiesti tasase pinna. Kui ebatasasused on karedal betoonalusel selgelt nähtavad, tuleks teha tasanduskiht. Vesiküttega põranda paigaldamise järjekorra betoonalustele või kuivatatud tasanduskihile saab esitada järgmiste samm-sammult juhiste kujul:

1. Piki põranda perimeetrit on paigaldatud siibriteibi baasil servasoojustus, mis kinnitatakse ruumi seintele. Paksuselt katab see konstruktsiooni tasapinna, sealhulgas isoleerkihi, torud ja tugevdatud armatuuriga tasanduskihi.
2. Betoonpõrandale asetatakse kaitsev fooliumikiht, mis võimaldab hoida soojust soojusisolaatoris ja betoonpõrandas. See asetatakse kaitsetasandiga katte (näiteks plaadid) poole.
3. Üksikute elementide vahelised liitekohad suletakse fooliumipõhise teibiga.
4. Isolatsioonile paigaldatakse kuni 50 mm paksuste plaatide kujul isolatsioonimaterjal.Soojusisolatsiooni read on laotud väikese nihkega.
5. Isolatsioonikiht on kaetud auruisolaatoriga - tavapärase polüetüleenkilega.

Armatuurvõrk asetatakse isolatsiooniplaatidele sammuga 10x10 cm või 15x15 cm. See kinnitatakse üksteisest iga 0,5 meetri järel paigaldatud tõukekonsoolidele. Peatuste kõrgus on arvestatud 2 võre paigaldamiseks: üks veepõranda all, teine ​​selle kohal. Torude paigaldamine algab ühendamisest kokkupandava kollektori väljalasketoruga.

Kõik edasised toimingud näevad välja järgmised:

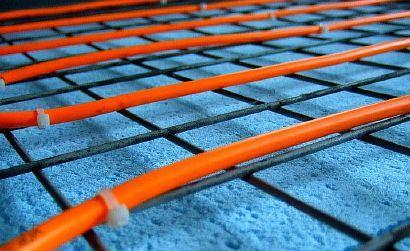

1. Torustik paigaldatakse piki kokkupandud võrku, mis kinnitatakse selle külge pingutusklambritega.
2. Torud ise ei ole põranda külge jäigalt kinnitatud, võttes arvesse jahutusvedeliku temperatuuri muutuste tolerantsi.
3. Polüpropüleeni paigaldamisel "tigu" mustri järgi hoitakse torude vahekaugust 10-15 cm - see parandab põranda soojendamist seinte lähedal.
4. Kui ühest vooluringist ei piisa, jagatakse selle pindala kaheks võrdse torupikkusega osaks.
5. Paigaldamise lõpetamisel ühendatakse üks otstest kollektori sisselasketoruga.
6. Paigaldatud torude peale on paigaldatud ka tugevdusvõrk, mis annab kaitsekattele täiendava tugevuse.

Enne tasanduskihi paigaldamist testitakse veel täielikult viimistlemata süsteemi lekete suhtes, mille puhul seda kontrollitakse suruõhuga. Selleks kasutatakse kompressorit, mis loob rõhu 4 baari. Lekkivate liigendite korral väljub õhk süsteemist ja rõhk selles langeb.

Lisaks kompressorseadmega testimisele on kehtivate eeskirjade kohaselt kohustuslikud hüdraulilised testid kuuma veega.Selleks juhitakse süsteemi eelsoojendatud vedelik, mis seejärel paariks tunniks sisse lülitatakse. Kui see on heas töökorras, langeb rõhk mitte rohkem kui 0,03 MPa tunnis.

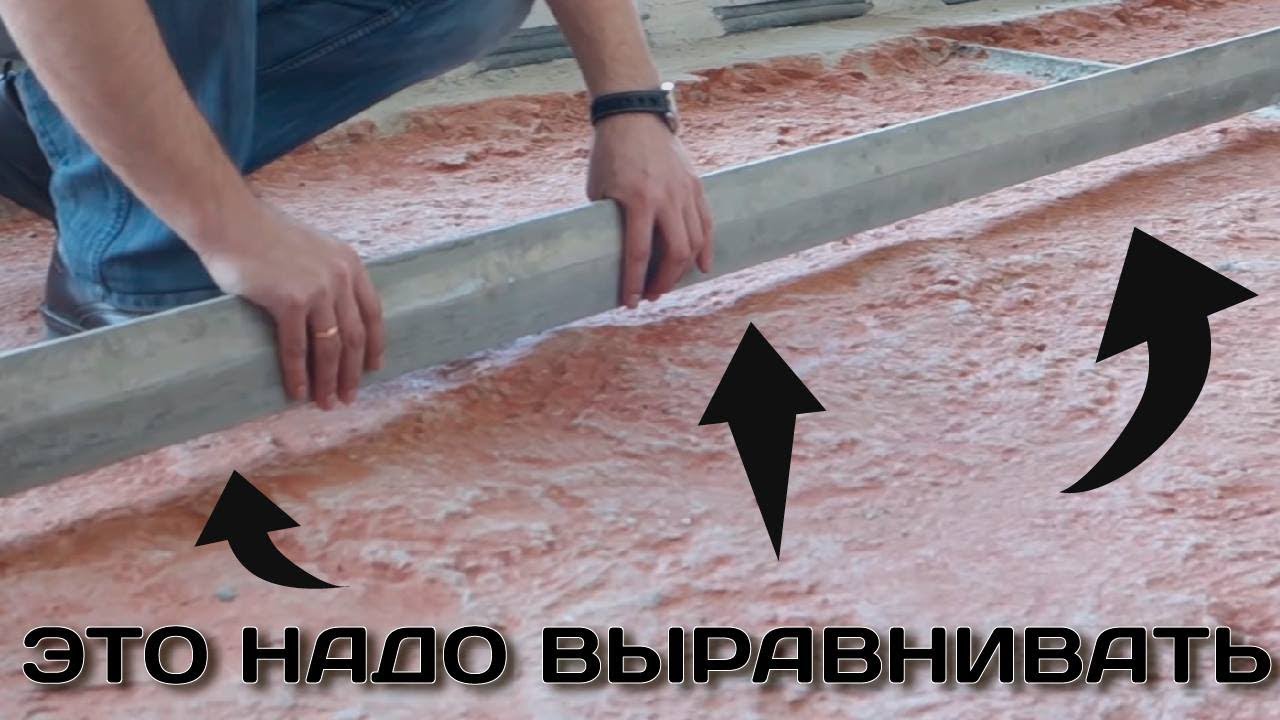

Betooni tasanduskihi ehitamine algab pärast sooja põranda paigaldamise lõpetamist ja kogu katsekomplekti läbimist. Esiteks täidetakse polüpropüleenist torud jahutatud veega, pumbatakse neisse madala rõhu all. Tasanduskiht on valmistatud betoonist M300. Teist armeerimisvõrku katva kihi paksus on 3-5 sentimeetrit, tasanduskihi kogupaksus on 7-10 cm, seejärel tasandatakse selle pind vibreeriva latiga, mille jaoks paigaldatakse esmalt majakad. Vibreeriva tööriista abil eemaldatakse betoonist õhk ja pind valmistatakse ette näiteks plaatide või linoleumi ladumiseks.

Põrandakatte moodustamist on lubatud alustada 25-30 päeva pärast betooni kõvenemist. Kuivatage see positiivsetel õhutemperatuuridel tavapärasel loomulikul viisil. Kui põrandapinda on üle 30 m2 või ruumi üks sein on üle 8 meetri pikk, kasutatakse katte pragunemise vältimiseks spetsiaalseid kokkutõmbumisvuuke. Suure elamispinnaga ruumides paigaldatakse need üksikute ahelate vahele, et läbida polüpropüleentorusid piirkondades, kus on korraldatud kammi üleminek vooluringile. Nende asukohtades on torukanalid spetsiaalselt kaitstud lainetusega ja armeerimisvõrgu osad lõigatakse hoolikalt.

Kokkutõmbumisõmblus tehakse 10 mm laiuseks ja seejärel tihendatakse silikoontihendiga.

Soojendusega põranda käivitamise õige lähenemisviis hõlmab veel ühte lekkekatset, mis viiakse läbi pärast kõigi tööde lõpetamist.Pärast süsteemi proovikäivitamist tehakse lõplik otsus, kas lubada see alaliselt tööle.
