Pürolüüsikatelde tööpõhimõte ja omadused

Pürolüüsikatel on kütteseade, mis on mõeldud majade, suvilate ja erinevate ruumide kütmiseks. Tööpõhimõte põhineb pürolüüsigaasi vabanemisel ja selle põlemisel.

Pürolüüsi katla projekteerimine ja töö

Üksusi, mis toodavad puidu pürolüüsi tulemusena gaasi, nimetatakse gaasigeneraatoriteks. Küttepuud asetatakse suletud paaki, seda nimetatakse ka kütusekambriks või reaktoriks.

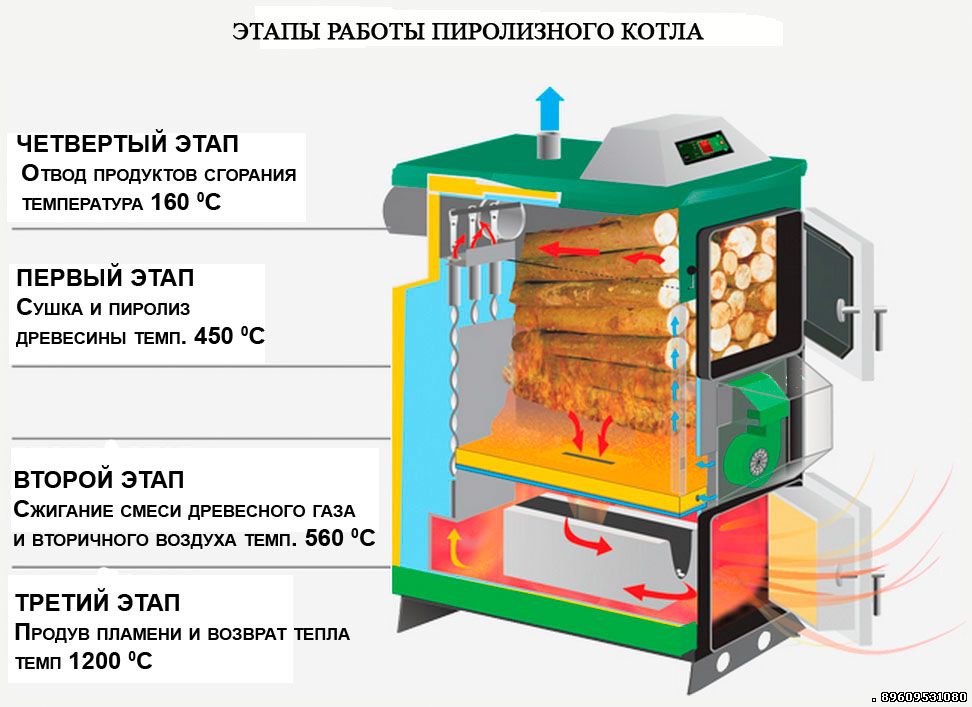

Pürolüüsi katla tööpõhimõte:

1. Kütus asetatakse tulekoldesse ja seejärel süüdatakse. Alguses põleb tooraine nagu tavalises katlas, kuid kui temperatuur jõuab üle 200 kraadi, sulgub põlemiskambri õhu etteandeventiil ja selles algab puidu pürolüüsi aktiivne faas. Lagunemise tulemusena eraldub aktiivselt puidugaas, mis eemaldatakse väljalasketoru abil.
2. Järgmises etapis algab aktiivne soojuse vabanemine - eksotermia. Kogunenud gaasid kondenseeritakse ja juhitakse järelpõlemiskambrisse, kus nad interakteeruvad õhuga.

Tänu automaatsele katikule reguleeritakse temperatuuri režiimi automaatselt.

Pürolüüsikatelde tüübid

Seadmeid on mitut tüüpi, olenevalt järelpõletuskambri asukohast ja ventilatsiooni tüübist.

Madalama järelpõletiga

See modifikatsioon on selle kasutusmugavuse tõttu kõige levinum. Kütus asetatakse ülemisse kambrisse. Vabanenud gaasid väljuvad torusse, mis asub allpool.

Peamine puudus on vajadus süsteemi sageli puhastada.

Ülemise järelpõletiga

Sellised seadmed on vähem levinud, kuid neil on vaieldamatud eelised. Tuhk ei tungi lõõmutuskambrisse, mistõttu pole vaja boilerit sageli puhastada. Tänu düüsidele juhitakse gaasid ülespoole, kus need põlevad ja sisenevad korstnasse. See süsteem on praktilisem.

Loodusliku ventilatsiooniga

Selliste üksuste eripära on see, et nende jõudlus ei sõltu elektrivarustusest. Hea tõmbe tekitamiseks peab boiler olema varustatud piisavalt kõrge korstnaga.

Sundventilatsiooniga

Sundventilatsiooniga pürolüüsikatlad sõltuvad energiast, kuna konstruktsioon on varustatud automaatselt töötavate pumpade ja ventilaatoritega.

Energiast sõltuvate modifikatsioonide iseloomulik tunnus on pikem efektiivne põlemisaeg võrreldes loomuliku ventilatsiooni kateldega.

Eelised ja miinused

Pürolüüsiseadmetel, nagu ka teist tüüpi soojusallikatel, on eelised ja puudused. Eelised hõlmavad järgmist:

• Kütuse põletamisel on tänu seadme tööpõhimõttele võimalik saavutada kasutegur 90-93%.
• Loodusliku tõmbega käitiste tüübid ei sõltu elektri olemasolust võrgus.
• Protsess on keskkonnasõbralik ja eraldab atmosfääri vähesel määral kahjulikke aineid.
• Ökonoomne. Tahke kütusekulu 100 ruutmeetri kohta lae kõrgusega 3 m on umbes 10 kg toorainet päevas.

Pürolüüsikatelde puudused:

• Vaja on madala niiskusesisaldusega kütust (puidu niiskusesisaldus ei ületa 25%).
• Seadmed maksavad veidi rohkem kui klassikaline tahkeküttekatel.

Kuna pürolüüsikatel töötab suhteliselt madalatel temperatuuridel, kogunevad kambri seintele vaikude ja tõrva sadestused. Ladestuste tekkimisel tuleb ained eemaldada.

Pürolüüsikatelde kütuseliigid

Pika põlemisega pürolüüsikatlad võivad töötada mitut tüüpi kütusel:

• küttepuud (mõõtmed ei tohi olla suuremad kui 450*250mm);
• turvas;
• brikett;
• kivisüsi;
• tükeldatud oksad;
• saepuru;
• koks.

Puitu peetakse kõige tõhusamaks kütuseliigiks. Põlemisel eraldub toorainest maksimaalne kogus pürolüüsigaasi. Tõhusaks tööks on soovitatav kasutada küttepuid paksusega vähemalt 70-100 mm. Küttepuudega kombineerituna võite kasutada pelleteid ja saepuru (kuni 25%).

Pürolüüsikatla kaitsemehhanismid ja tööomadused

Pika põlemisega katlad on tuleohtlikud objektid, kuna töötamise ajal saavutatakse kambris kõrge temperatuur. Kasutamise ajal on oluline järgida ettevaatusabinõusid:

• Küttesüsteem paigaldatakse tellis- või betoonalusele, et kaitsta ümbritsevat ala juhuslikult langevate söe eest, kolde ette.
• Katel paigaldatakse seintest vähemalt 20 cm kaugusele. Läheduses ei tohiks olla mööblit.
• Korsten tuleb soojustada, et vähendada soojuskadusid, vähendada kondensaadi teket ja tõrvasademeid.

Paigaldamiseks on vajalik ohutusgrupp: manomeeter, automaatne õhuava, samuti avariiventiil õhu väljalaskmiseks ülerõhu korral.

DIY boiler

Katla oma kätega ehitamiseks peate ette valmistama töövahendid:

• elektriline puur;
• temperatuuriandur;
• keevitusmasin;
• ventilaator;
• mitu pakki elektroode;
• mitu erineva suurusega terasriba;
• bulgaaria keel;
• 125 mm lihvketas;
• professionaalsete torude komplekt 2 mm;
• lõikeketas 230 mm;
• metalllehed 4 mm.

Näite abil kaalume oma kätega gaasiballoonist katla valmistamise algoritmi. Optimaalne paagi maht on 50 l.

Samm-sammuline tegevuskava:

1. Lõigake silindri ülaosa ära ja eemaldage ümar osa. Pärast lihvimist toimib see kattena. Külgosa peab olema varustatud kütuse laadimisavaga. Põlenud küttepuud kukuvad läbi tugevdusresti alla.
2. Keevitada korsten. Parema veojõu tagamiseks on kõige parem kasutada alguses ja lõpus erineva läbimõõduga torusid. Atraktiivse välimuse saamiseks võib korstna välisosa katta tulekindla värviga.
3. Tehke torust ja raudkettast kolb, mille külge siis terad keevitatakse.Põlemisprotsessi käigus terad pöörlevad ja tekitavad õhukeerisid ning ketas takistab lahtise leegi teket.

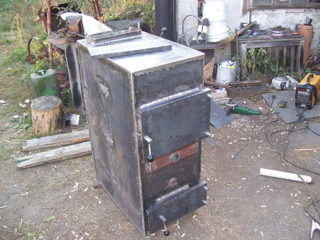

Omatehtud pürolüüsikatlad on valmistatud ka metallist lehtedest (kõige keerulisem variant) ja vooderdatud tellisega.

Ülevaade populaarsetest mudelitest

Suur hulk tootjaid pakuvad laias valikus kütteseadmeid, mis töötavad pürolüüsikütuse põletamise põhimõttel:

• "Popovi katlad";
• "Kodanlane K";
• Pika põlemisega boiler "Trayan";
• Buderuse boiler varustatud jahutava soojusvahetiga.

Kütteseadmete valikule tuleb läheneda põhjalikult, sest sellest sõltub maja kütmise kvaliteet ja mugavus. Pürolüüsikatelde keskmine hind on 75-80 tuhat rubla.
