DIY telliskütte ahi

Telliskütte ahjud on endiselt nõudlikud maakodudes või maamajades elavate tavakasutajate seas. Nende abiga on võimalik kütta mitte ainult elamut ennast, vaid ka kohapeal olevat leiliruumiga sauna. Enne maamajas ahju ehitamist on kasulik tutvuda nende konstruktsioonide teadaolevate sortidega. Lisaks peab algaja meister õppima ahjukonstruktsioonide põhipaigutust ja omandama kodus tellistega töötamise tehnikaid.

Ahjude tüübid

Enne oma kätega ahju ehitamist peate tutvuma olemasolevate kodumasinatüüpidega, mis on jagatud järgmistesse klassidesse:

• toiduvalmistamise struktuurid;
• keedu- ja küttepliidid;
• ainult kütteks mõeldud ahjud.

Kodus valmistatud isetehtud pliit sobib ideaalselt suvilasse või äärelinna piirkonda, kus omanikud suvel elavad. Kõige sagedamini kasutatakse seda teiste kütteseadmete täiendusena, et säästa kallist energiaressurssi.See on varustatud pliidiplaadi ja spetsiaalse paagiga, mida kasutatakse joogivee soojendamiseks. Vaatamata konstruktsiooni enda väikesele suurusele on selle soojusvõimsus piisav keskmise suurusega hoone soojendamiseks.

Küpsetus- ja küttepliidid võimaldavad:

• kokk;
• kasutada ahjuna;
• ehitada vee soojendamiseks paak;
• korraldage toidu kuivatamise koht.

Seda tüüpi ahjud on suvilates hooajatööde ajal nõutud.

Puhtaid küttekonstruktsioone kasutatakse ainult elu- ja büroopindade kütmiseks. Sageli on need varustatud täiendavate mahutitega, mis võimaldab neid paigaldada vanni kaminana või kasutada vee soojendamiseks.

Tulevase ahju konstruktsiooni hindamisel peate kiiresti kindlaks määrama selle kuju ja mõõtmed, sõltuvalt ruumist, kuhu see kavatsetakse paigaldada.

Telliseahju paigaldamise koha valimine

Enne ahju ise valmistamist on oluline otsustada, millisesse piirkonda see püsivalt paigutatakse. Seda saab ehitada kõikjale, kuid soojusülekande seisukohalt kõige tõhusamaks peetakse kahe kõrvuti asetseva ruumi vahelisse seina sisse ehitamist. Selline lähenemine väikese hoonepinnaga võimaldab hakkama saada ühe piisava soojusülekandega küttekonstruktsiooniga.

Ahju ei ole lubatud paigaldada ruumi välisseina lähedale, kuna sel juhul see jahtub ja raiskab salvestatud soojust asjatult - soojendades tänavat. Sobiva asukoha valimisel võetakse arvesse ka järgmisi punkte:

• lae kõrgus ahju asukoha piirkonnas, võimaldades sellel vastavalt oma mõõtmetele ruumi mahtuda;
• vundamendi korraldamise võimalus, võttes arvesse asjaolu, et see on veidi suurem kui alus;
• põrandatalade ja sarikate puudumine piirkonnas, kus toru väljub katusele.

Nende tegurite arvessevõtmine võimaldab teil ahju õigesti ruumi piiresse paigutada.

Müürimaterjalid

Müüritöödel kasutatavate materjalide kaalumisel võetakse esmalt arvesse olemasolevaid tellistoodete sorte. Enne rea paigaldamise skeemi valimist tehke kindlasti selgeks, millise suurusega tellisele konstruktsioon on mõeldud, mis välistab tõsised vead. Arvesse võetakse ka vormitud kiilukujuliste toorikute kasutamise võimalust, mida sageli kasutatakse kaarevõlvide ladumisel.

Fassaadide viimistlemiseks kasutatakse sageli ümarate nurkadega või muude mittestandardsete konfiguratsioonidega telliseid. Töötamise ajal kasutatav ahju skeem võtab arvesse kõiki telliste materjali valikuid, mis on paigaldatud vastavalt tellimusele ja sellele lisatud tabelile. Lisaks võetakse arvesse järgmisi tooteomadusi:

• tellise "kaubamärgi" tugevus, mille all mõistetakse mehaanilist koormust, mida materjal talub pikka aega, ilma et see mõjutaks selle struktuuri;
• külmakindlus;
• soojusjuhtivus;
• hügroskoopsus.

Esimene neist parameetritest on tähistatud tähetähisega M ja lihtsa kolmekohalise numbriga, mis näitab lubatud koormust kgf/cm². Ahju funktsionaalse osa paigaldamiseks vajate vähemalt M150 klassi tellist. Kui ahju konstruktsioon on eriti massiivne, on selle ehitamiseks vaja M200 või M250 kaubamärke.Tellise külmakindlust tähistab märgistuses ladina täht F, mille kõrval on numbriline tähis. Viimane väljendab telliskivimaterjali külmutamise ja sulatamise minimaalset tsüklit, kaotamata oma tugevusomadusi.

Ahi on küttetehniline ehitis ja peab soojust hästi koguma, vabastades selle järk-järgult ruumi. Selle nõude täitmiseks valitakse tellis, mille soojusjuhtivuse indeks on vähemalt 0,61 W/meeter kraadi kohta. Erandiks on korstna välisviimistluseks kasutatavad materjalid, mille puhul on olulised konstruktsiooni soojusisolatsiooniomadused.

Hügroskoopsust ehk materjali niiskust imamisvõimet väljendatakse tavaliselt protsendina selle massist.

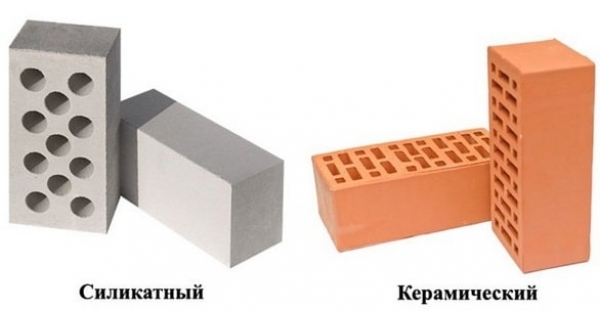

Telliste tüübid

Iga nimetatud eesmärkidel kokkupandud isetegemise pliit töötab ainult siis, kui lähtematerjal on õigesti valitud. Selle ehitamiseks kasutatakse järgmist tüüpi telliseid:

• silikaat;
• keraamika;
• pressitud margid.

Silikaattooted meelitavad spetsialiste oma õigete vormide, siledate pindade ja värvide mitmekesisusega. Nende tootmisel kasutatakse hästi puhastatud kvartsliiva ja lubja lisandeid. Eri tüüpi savist valmistatud keraamilised tellised sobivad ideaalselt igasuguste ahjude ja kaminate paigaldamiseks.

Tellistoodete pressitud sortide kirjeldusest järeldub, et need on toodetud lubjarikka rühma mahavisatud kivimite põhjal: dolomiit, lubjakivi, koorikkivi, marmor jms. Siin täidab sideaine funktsiooni portlandtsement, mida lisatakse 10% kogumassist.Seda tüüpi leidub peamiselt originaalsetes kujundustes, mida kasutatakse eksootiliste roogade (näiteks grilli) valmistamisel.

Kodu või vanni tavapärased ahjud on valmistatud eranditult täistellistest.

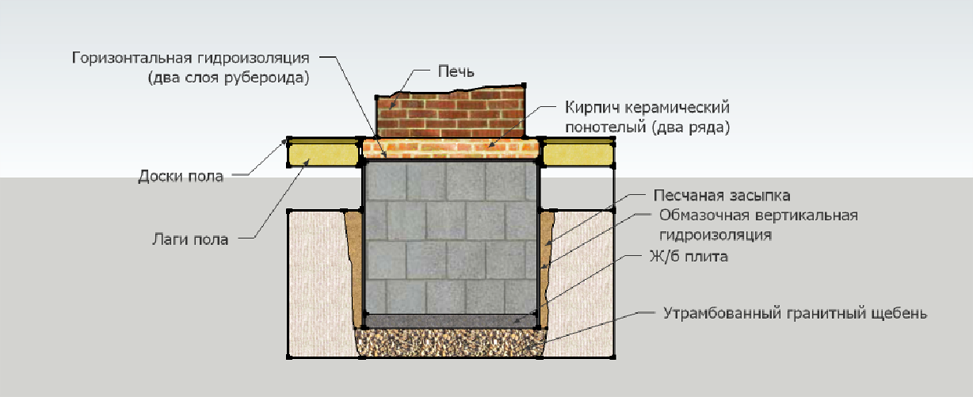

Ise-seda ahju vundament

Majapidamisse on võimalik valmistada kvaliteetne pliit, kui sellele on ette valmistatud usaldusväärne vundament. Sellele ahjukonstruktsiooni elemendile pööratakse suuremat tähelepanu, kuna selle funktsioonide täitmise võime sõltub vundamendi töökindlusest. Enne selle korraldamist on oluline määrata ahju konstruktsiooni mõõtmed ja selle kogumass koos korstnaga.

Vundamendi sügavus sõltub järgmistest teguritest:

• mulla kvaliteet;
• pinnase nihkumine selles kohas;
• selle külmumise sügavus;
• põhjavee tase.

Alused on projekti järgi monoliitsed, üleni valatud betoonist, killustikku, valmistatud väikestest looduslikest kividest ja sammaskujulised (vaiad). Telliskiviahjud ehitatakse traditsiooniliselt killustikust või monoliitsest vundamendist, millel on järgmised eelised:

• korraldamise lihtsus;
• materjalide võrdlev odavus;
• võime taluda märkimisväärset raskust (koormust).

Väikekonstruktsioonide ehitamisel eelistatakse killustikku, mille korrastamiseks kulub vähem raha.

Müüriahjumördid

Ehitatava ahju tugevus ja vastupidavus sõltuvad otseselt müüritise ahjumördi õigest valmistamisest, mis tagab kvaliteetse õmbluse.Selle keskmine paksus ei tohiks ületada 8 mm, kuna aja jooksul tekivad paksematesse õmblustesse praod, mis vähendab oluliselt ümbritseva ruumi soojendamise efektiivsust. Selleks valmistatakse müürimört kvaliteetsest savist, mis on segatud hoolikalt sõelutud liivaga. Vastavalt toiduvalmistamisjuhistele viiakse see sõtkumisel homogeense massini, ilma tükkide ja suurte võõrlisanditeta.

Müürimörte on mitut tüüpi: õhuke, tavaline või rasvane. Nende saamiseks jälgige veega segamisel hoolikalt segu konsistentsi, kuni see saavutab paksu taigna sarnase oleku. Niipea, kui see lakkab inimese käte ja kellu külge kleepumast, on lahus valmis. Tulekindlate telliste paigaldamiseks valmistatakse spetsiaalne koostis, mis lisaks rasvasele savile sisaldab šamottliiva, mis on võetud vajalikus vahekorras.

Ahi müüritise omadused

Müüritise jaoks on mitu võimalust, mille skeemid on tavaliselt lisatud ahjude joonistele:

• Hollandi skeem;
• kütteprojekt V. Bykov;
• Stolbyanka pliit;
• Rootsi ahju disain.

Kõige tavalisem on rootsi keel. Selle valiku järgi ahju konstruktsiooni paigutamiseks vajate tellimisskeemi, mis on esitatud paljudes Internetis leiduvates temaatilistes artiklites. Nendes materjalides värvitakse samm-sammult järgmised müüritise detailid:

• kuidas säilib konstruktsiooni ümarus üksikutes ridades;
• kuidas vertikaalne kattumine õmbluste juures on korraldatud igaühes neist;
• millisel real asuvad ahjude aknad ja ahju funktsionaalsed nišid;
• kust algab korstna väljalaskeava ja kuidas see on paigutatud ja muud punktid.

Pärast nende materjalidega tutvumist võite jätkata otse müüritöödega.

Telliskivi nüansid

Sileda ahju müüritise saamiseks kogu perimeetri ulatuses koos esialgsete ridade asukoha fikseerimisega riputatakse väljastpoolt nöörid, mis on kinnitatud mitmesse põranda ja lae punkti. Seejärel jätkatakse kõigi järgnevate ridade järkjärgulise paigutusega, mille ühtlus sõltub järgmistest teguritest:

• lahuse õige kandmine tööpinnale ja jaotus sellel;
• üksikute telliste näidiste paigaldamise täpsus;
• vuukide ja ridadevahelise vaba ruumi säilitamine.

Paigaldamise käigus pööratakse erilist tähelepanu külgnevate kihtide kattumisele, kus iga järgmise rea liitekohad nihutatakse eelmisega võrreldes ligikaudu poole tellise võrra.

Tuleohutus

Telliseahjude ehitamisel tuleb järgida järgmisi tuleohutusmeetmeid:

• kui paigalduskohas on puidust vaheseinad, on nende minimaalne kaugus pliidini 130 millimeetrit;
• Soovitatav seinasoojustuse suund on lõikepoolelt;
• korstna ja vaheseinte vaheline kaugus on vähemalt 250 millimeetrit.

Viimase nõude rakendamisel on võimalik seinu soojustada täiendava müüritise abil.
