Praegused torustike termilise kaitse standardid nõuavad isolatsioonimaterjalidest spetsiaalsete isolaatorite kasutamist. Töö torude soojusisolatsiooniga on töömahukas protseduur, kaitsematerjalid ise ei ole pikka kasutusiga. See probleem lahendati pärast seda, kui ehitustoodete turule ilmusid mineraalvillatorude isolatsioonisilindrid.
Mis on soojusisolatsioonisilindrid
Soojusisolatsiooniballoonid on spetsiaalsed konstruktsioonielemendid, mida kasutatakse soojusvarustussüsteemide ja muude magistraalide torustike isoleerimiseks. Need on silindrilise kujuga ja neid kasutatakse soojuskadude vähendamiseks torude väliskestana. Silindrilisi tooteid on mitut tüüpi, millel on järgmised nõuded:
- madal soojusjuhtivus;
- kõrge heliisolatsiooni tase;
- vastupidavus ilmastikumõjudele;
- keemiline ja külmakindlus.
Torude basaltsilindreid iseloomustab niiskuskindlus ja vähene vastuvõtlikkus kahjulike aurude suhtes.
Materjalid torude isolatsiooniks
Otse torudele asetatud silindriliste kaitseklambrite valmistamisel kasutatakse järgmisi soojusisolatsioonimaterjale:
- mineraal (basalt) vill;
- vahtklaas;
- vahtpolüetüleen (polüuretaan) jms isolaatorid.
Ehituses levinumad soojusisolatsiooniballoonid on alumiiniumfooliumiga kaetud mineraalvill. Sellise toote metalliseeritud kest vähendab soojuskadu, suurendades samal ajal kaitsetaset hävitavate mõjude eest. Lamineeritud kivivillasilindrite teine kasulik omadus on võime kaitsta torujuhtmeid külmumise eest.
Lisaks kaalutletud võimalustele on laialt levinud polüuretaanvahust (PPU) kestad, mis on väliste soojusisolaatorite parimad näited.
Nende toodete eelised hõlmavad järgmist:
- kerge kaal ja paigaldamise lihtsus;
- kõrge soojusisolatsiooni tase;
- vastupidavus – nende kasutusiga on vähemalt 30 aastat;
- mehaaniline tugevus;
- korduskasutamise võimalus ja kiire juurdepääs kaitstud torudele;
- vastupidavus äkilistele temperatuurimuutustele.
Lisaks on kaitsekestadel head hüdroisolatsiooni omadused.
Silindri omadused
Torude mineraalvillasilindrite tehnilised omadused on sarnased kivivilla enda omadega. Nende parameetrite peamised:
- Tihedus – 150-200 kg/m³.
- Materjali soojusjuhtivus on 0,037-0,046 W/m*K.
- Süttivusgrupp – NG, G1 (alumiiniumfooliumi kaitsega).
- Töötemperatuuri vahemik -190 kuni +700 kraadi.
- Survetugevus - kuni 70 kPa.
- Soojusisolaatori auru läbilaskvus on 0,25 mg/m²*h*Pa.
- Üksikute kihtide tõmbetugevus on 15 kPa.
- Nende tõmbetugevus on 15 kPa.
- Soojustusmaterjali elastsus on 85%.
Nende toodete spetsiifiliste tehniliste omadustega on kõige mugavam tutvuda kasutusvaldkondade võrdleva analüüsi käigus ja pärast paigaldusspetsiifika arvessevõtmist.
Võrdlev hindamine
Mitte kõik isoleermaterjalid, millest kaitsetooted on valmistatud, ei talu olulisi koormusi. Selles osas osutusid kõige haavatavamaks näiteks mineraalvillast valmistatud soojusisolatsiooniballoonid. Pärast vastuvõetamatut kokkusurumist hakkavad nad niiskust imama ja muutuvad kiiresti kasutuskõlbmatuks - nad kaotavad oma kaitsvad omadused.
Sel juhul eelistatakse vahtpolüetüleenist valmistatud tooteid, mille survetakistus on veidi suurem. Teisest küljest on selle baasil valmistatud elemente materjali hapruse tõttu sobivam kasutada ainult siseruumides paigaldatud väikese läbimõõduga torude isoleerimiseks.

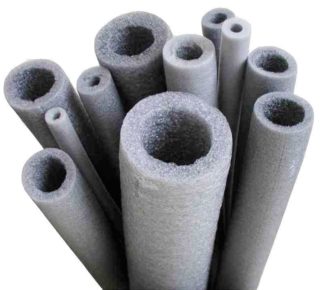

Vahtpolüstüreenist silindrid on tõhusamad termokaitses ning on ka niiskuskindlad ja vastupidavad. Need ei ole aga näriliste eest kaitstud ja klassifitseeritakse põlemisaineteks. Lisaks ei "hoia" kõrget temperatuuri ega sobi GSV torude kaitseisolatsiooniks.
Kõige mitmekülgsemad kasutuses on polüuretaanvahust valmistatud tooted, millel on pikk kasutusiga ja mis eristuvad nende mittesüttivuse poolest. Neil on madal soojusjuhtivuse koefitsient ja hea helineelduvus. Polüuretaanvahu baasil valmistatud kestad ei ole näriliste poolt hävitatud.
Paigaldusfunktsioonid
Sõltumata sellest, millist tüüpi silinder on valitud, tuleb kaitsetoodete paigaldamisel järgida järgmisi reegleid:
- Vuugipiirkonna usaldusväärseks tihendamiseks on vaja spetsiaalset teipi. Seda kasutatakse torujuhtmete sisemiseks soojusisolatsiooniks.
- Torude lahtisel paigaldamisel kasutatakse spetsiaalset kleepuva alusega fooliumteipi.
- Tänavatorude soojusisolatsiooni ja polüuretaanvahuga täitmise tööd tehakse ainult kuiva ilmaga.
- Kaitsesilindrite paigaldamine märgadele pindadele ei ole lubatud, kuna see halvendab soojusisolatsiooni kvaliteeti.
Mineraalvilla silindrid paigaldatakse torudele või torustiku osadele alles pärast pindade hoolikat ettevalmistamist, mis tagab materjali usaldusväärse sobivuse ja kõrgema kaitsetaseme. Isolatsioonil metalltorud on eelnevalt värvitud. Nendel eesmärkidel on soovitatav kasutada spetsiaalseid kruntimis- (pulber-) värvikompositsioone.
Kasutusvaldkonnad
Praeguste standardite kohaselt saab silindrilist kaitset kasutada:
- era- ja ühiselamuehituses;
- mitmekorruseliste hoonete ja muude linnarajatiste kütteliinides;
- tootmiskohtadele paigaldatud torujuhtmesüsteemides;
- põhiliinidel, mille kaudu pumbatakse jahutusvedelikke ja muid kergesti külmuvaid vedelikke.
Enamik silindriliste kaitsetoodete näidiseid sobivad peaaegu kõigi ülaltoodud konstruktsioonide isoleerimiseks. Samas on mineraal- (basalt)villa baasil valmistatud balloonid ja nende analoogid eriti mitmekülgsed. Neil on lubatud isoleerida järgmisi majapidamis- ja tööstusrajatisi:
- avatud ja maa-alused küttetrassid;
- torustikusüsteemid, mille kaudu pumbatakse väga kõrge temperatuurini (kuni 600°C) kuumutatud vedelikku;
- vee- ja kanalisatsioonitrassid, et kaitsta neid külmumise eest.
Eriti populaarsed on alumiiniumfooliumiga lamineeritud Rockwooli silindrid, aga ka polüuretaanvahust kestad. Nende abiga isoleeritakse enamik torujuhtmeid, mis on osa küttesüsteemidest ja üksikutest veetorustikest.
Populaarsed tootjad
Tuntumad kvaliteetseid soojusisolatsiooniballoone tootvad ettevõtted on Rockwool, Knauf ja ISOVER. Vaatamata suhteliselt kõrgele märgitud hinnale on näiteks Rockwooli silindrid isolatsioonimaterjalide turul juhtinud juba aastaid. Enamikul nende tootjate toodetud näidistel on järgmised disainifunktsioonid:
- need pakuvad spetsiaalseid L-kujulisi lukustusmehhanisme, mis tagavad torujuhtmete kaitse külmasildade eest;
- eristuvad korraliku välimusega, mis vastab soojusisolatsiooni toru kujule;
- kaasas olev komplekt sisaldab täielikku valikut lisaelemente, sealhulgas teesid, ristmikke ja nurgakõveraid;
- Ballooni paigaldamise protseduur on väga lihtne ja ei nõua esitajalt kõrget kvalifikatsiooni.
Neid omadusi arvesse võttes saab igaüks iseseisvalt isoleerida koduse torustiku Rockwooli silindritega, kasutades komplekti kuuluvaid juhiseid.
Tuntud tootjate soojusisolatsioonitooted koosnevad reeglina 2 silindripoolest, mida monteerimisel hoitakse koos spetsiaalse sideainega. Viimane on operaatorile täiesti ohutu, kuna isegi tugeva kuumutamise korral ei eralda see keemilisi komponente (fenool ja formaldehüüd). Tootjate pakutavatest mudelitest paistavad silma Rockwool 100 tooted, mis on spetsialistide ja kodumeistrite seas väga nõutud.
Rockwool toruisolatsiooni valmistatakse tavaliste silindritena siseläbimõõduga 18-273 mm. Nende seinte paksus on järgmised: 20, 25, 30, 40, 50, 60, 70, 80 ja 100 millimeetrit. Kui suurema läbimõõduga torustikule on vaja isolatsioonitoorikud, siis tootesarja kuuluvad Rockwool ProRox kaubamärgi (Holland) silindrid. Ehitusorganisatsioon, kes vajab selliseid näidiseid, peab need eraldi tellima, näidates ära nõutava standardsuuruse. Samamoodi laheneb olukord, kui ehitajad nõuavad mittestandardse paksusega tooteid. Sellised juhtumid on eriti levinud nafta- ja gaasitööstuse rajatistes.
Mõned Rockwooli silindri näidised on kaetud alumiiniumfooliumiga. Sel viisil tugevdatud tooted on tavaliselt tähistatud ROCKWOOLi logoga. Tänu sellele on võimalik kindlaks teha nende identiteet ja mitte ajada neid segi originaaliga sarnaste näidistega. Kõik tooted tarnitakse tihedas sünteetilises pakendis, millesse on paigutatud mitu toodet.
