Sooja vesipõranda pumba valimine ja miks seda vaja on

Põrandakütte süsteemi rakendamiseks on vaja tervet elementide kompleksi. Põrandatorustiku kogupikkus võib ulatuda 120 meetrini, torude läbimõõt on ristmike ja pöörete olemasolul vähemalt 20 mm. Sellistes tingimustes tekib hüdrauliline takistus, mille tõttu on veeringlus ilma pumbata võimatu.

Miks vajate sooja põranda jaoks pumpa?

Kontuuri rajamine hõlmab painutusi, mis muudab vedeliku loomuliku voolamise võimatuks. Jahutusvedeliku kuumutamine ei ületa temperatuuri 40 kraadi. Kõik see mõjutab süsteemi efektiivsust - mis tahes rikkumine põhjustab õhuummistusi. Selle probleemi lahendamiseks on vaja pumpa, kuigi mõned koduomanikud püüavad raha säästa, paigaldades kütte ilma sundringluseta.

Põrandaküttepump loob süsteemis piisava rõhu, hajutades vee läbi torude laiali. Looduslik tsirkulatsioon toob kaasa soojuskadu.

Disain ja tööpõhimõte

Seade sisaldab järgmisi elemente:

• raam;
• tiivikuga varustatud ja korpusega ühendatud mootor;
• osad osade ühendamiseks.

Mõnikord on pump varustatud õhuavaga, kuid see on haruldane. Sagedamini kasutavad nad spetsiaalset mutrit - kui selle lahti keerate, väljub õhk süsteemist iseenesest.

Mehhanismi tööpõhimõte on lihtne: vedelik juhitakse korpusesse, kus see tänu tiiviku pöörlemisele üles korjatakse ja surve toimel edasi lastakse. Selle protsessi tõttu tekib vee sunnitud ringlus.

Mõnele pumbale on paigaldatud 2 mootorit – nii jätkavad seadmed ringlust ka maksimaalsetel koormustel. Teine mootor on vajadusel ühendatud ja võtab osa tööst enda peale. Seadet peetakse ka reservi tõttu töökindlamaks. Kahe mootoriga varustus on aga kallim ja omanik peab ise otsustama, kas selline ost on mõistlik.

Pump paigaldatakse süsteemi mis tahes punkti - tavaliselt toite- või tagasivooluahela serva. Kiirendusseadmete paigaldamise koht on soovitatav valida individuaalselt. Erinõudeid pole - töötemperatuur pole oluline, kuid targem oleks seade paigaldada sinna, kus see on madalam.

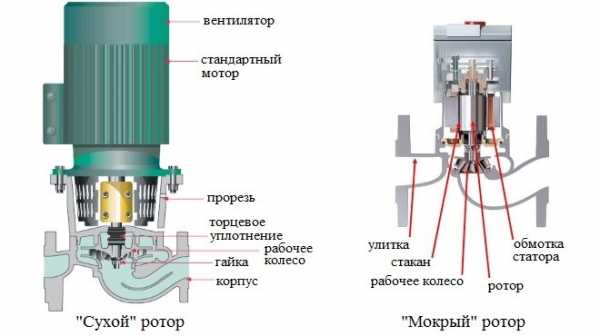

Tsirkulatsioonipumpade tüübid

On kahte tüüpi:

• märja rootoriga;
• kuiva rootoriga.

Veeküttega põrandates tsirkuleerivad seadmed liigitatakse võimsuse järgi - see mõjutab erinevate pumpade omadusi.

Märja rootoriga

Tööratas paigaldatakse rootorile võimalikult lähedale (sageli asuvad need samas korpuses) - see võimaldab seadmete kompaktsust. Vedeliku elektroonikasse tungimise vältimiseks on veovõll varustatud tihendatud kummitihendiga.

Sageli on nendele pumpadele paigaldatud topeltkaitse. Märja rootoriga mudelid on väikese suurusega, nii et need paigaldatakse otse köetavasse ruumi. Need on töö ajal praktiliselt vaiksed.

Võimsus võimaldab teil süsteemis vett tsirkuleerida kuni 400 m2 kogupindalaga hoonete jaoks. Üks populaarsemaid antud omadustele vastava märgrootoriga mudeleid on Willo. Need pumbad on üsna tõhusad, samas energiasäästlikud, mis aitab teie arveid vähendada.

Väike kaal ja mõõtmed võimaldavad paigaldada otse küttekontuuri torudele ilma täiendavate kinnitusteta tugedel. Kõik elemendid peavad olema isoleeritud, et vältida elektrilöögi ohtu. Kui tekivad pingetõmbed, hakkab mängu sisseehitatud relee – see ei lase mehhanismil rikki minna.

Kuiva rootoriga

Iga pumba konstruktsiooniosa asub eraldi korpuses. Piisava võimsusega “kuiv” mudel tagab hõlpsalt vedeliku ringluse süsteemis mitme korteri jaoks.

Seadmed on mõõtmetelt suured ja vajavad seetõttu paigaldamist eraldi ruumi. Massiivse suuruse tõttu on paigaldamiseks vaja metallraami.

Kuivad mudelid tekitavad töötamise ajal palju müra, mistõttu neid kasutatakse eramajade kütmisel harva. Selliseid pumpasid kasutatakse suurtes tööstusettevõtetes või jaemüügipunktides.

Kuivrootorpumba kasutamisel eramajas on sageli takistuseks asjaolu, et mudeli toimimiseks on vaja kolmefaasilist toiteallikat sisepingega 380 V.

Milliseid parameetreid valida?

Soovitatav on osta pump koos põrandaküttega, kuid kui peate ostma seadmed eraldi, peaksite pöörama tähelepanu teatud parameetritele:

• Võimsus. Mõõdetud kuupmeetrites või liitrites tunnis. Peaks olema 3 korda suurem kui süsteemis ringleva vedeliku maht.Soovitatav jõudlus on kehtestatud tasemest 25% kõrgem (pideva töö tõttu võivad seadmed kiiresti kuluda).
• Maksimaalne rõhk. Karakteristikud sõltuvad torujuhtme pikkusest, toru läbimõõdust ja materjalist. Kui rõhk ei ole piisav, hakkab sooja vesipõranda pump üle kuumenema ja kiiresti ebaõnnestuma.
• Mõõtmed. Väikest mudelit on lihtsam paigaldada. Suurus pole aga kõige olulisem, kuna kompaktsed pumbad tavaliselt võimsuselt ei erine.
• Faaside arv. Eramaja jaoks piisab ühefaasilisest mootorist. Suurte hoonete kütmiseks kasutatakse kolmefaasilisi seadmeid.

Enne ostmist peate tegema arvutused. Ebapiisava võimsusega mudel ei liiguta vedelikku vastavalt vajadusele.

Kuidas pumpa arvutada

Tähelepanu tuleks pöörata voolule ja rõhule – tootlikkusele. Pumba poolt ületatav hüdrauliline takistus on võrdne maksimaalse rõhuga torudes ja vooluhulk on 0.

Mudeli valikul lähtutakse jahutusvedeliku mahust. Selle põhjal arvutatakse hüdrauliline takistus. Soojuskadu mõjutavad:

• materjalide soojusjuhtivus;
• tara;
• maja asukoht kardinaalsete suundade suhtes;
• temperatuur keskkonnas.

Pärast jahutusvedeliku voolu arvutamist on vaja kindlaks määrata takistuse parameeter küttekontuuris. Selleks kasutatakse standardtabeleid. Kui olete lõpetanud, võite alustada mudeli valimist.

Näiteks võime võtta pumba 200 m2 suuruse maja jaoks. Seadmete sees on kahe toruga torusüsteem läbimõõduga 32 mm, pikkus - 50 m, materjal - polüpropüleen, temperatuuritabel - 70-90 kraadi. Kaod on võrdsed 24 kW massivooluga 1,03 m3/h. Lisaks määrab tabel hüdraulilise takistuse, antud juhul - 1,8 mbar / lineaarne. m.50 meetri pikkusel on tulemuseks 90 mbar. See tuleb kokku võtta süsteemiosade takistusega, näiteks 1 m. Selle tulemusena vajab omanik tootlikkust 1,1 m3 / h rõhuga 2 m. Saadud parameetrite põhjal saate osta piisavate omadustega seadme.

Paigaldusfunktsioonid

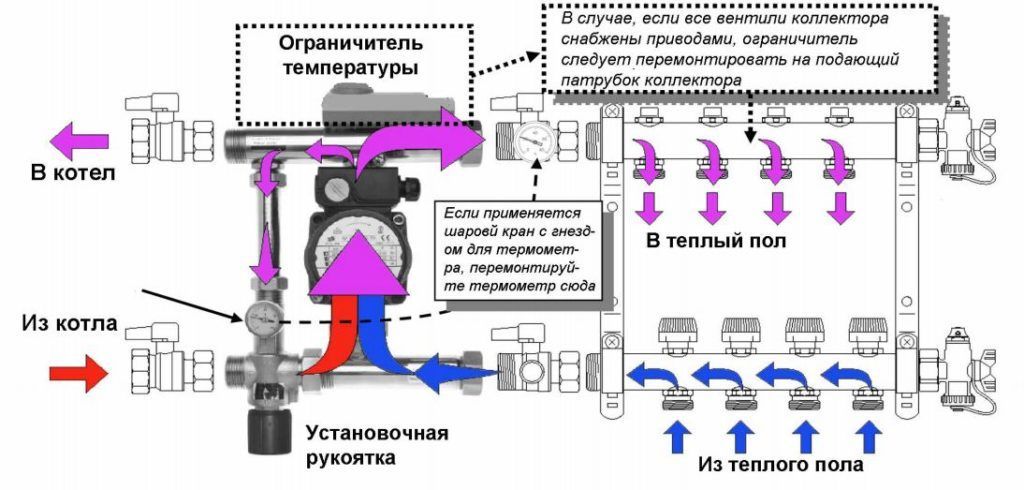

Pump on paigaldatud kolmekäigulise ventiili ja süsteemi kollektori vahele. Alles siis töötab kogu struktuur. Kui paigaldate seadmed radiaatorivõrgu ühenduse ja ventiili vahele, ei ole segamisseade multifunktsionaalne ja küte on ebaefektiivne.

Seadmed kinnitatakse äärikute külge ühendusmutritega – need tarnitakse karbis. Paigaldamine ei tekita tavaliselt raskusi, kui vooder on õigesti paigutatud ja hoiab piisavaid vahemaid.

Võimalikud probleemid

Seadmed töötavad talvel ja probleeme ei tekita, kuid suvel seisab pump jõude. Karedussoolad hakkavad süsteemi, eriti korpusesse, ladestuma. Kütteperioodi alguses mootor käivitub, kuid tiivik ei pöörle ummistuse tõttu. Väikese võimsusega mootor ei suuda seda väntada.

Peate mutteri lahti keerama - seal on väljalõige võtme või kruvikeeraja jaoks. Seejärel peate võlli tiivikuga käsitsi keerama. Peaasi on mehhanismi veidi liigutada ja siis hakkab mootor ise hakkama. Kui see ikka ei tööta, peate kasti lahti võtma ja osad jääkidest puhastama.

Süsteemi õige paigutuse ja nõutavate omadustega pumba ostmisega ei tekita sooja põranda kasutamine raskusi.
