Veekontuuriga õlijäätmete katel on põrandakütteseade, mis töötab ebatavalisel kütusel, jäätmete kujul. Seade on ökonoomne, parem kui gaasianaloogid. Disain on optimaalne valik eramajade soojuse varustamiseks, kus kütteks on kulukas elektrit kasutada ning gaasitrassi pole ette nähtud või see on alles väljatöötamisel. Katel lahendab suurte alade kütmise probleemi 600 meetri kauguselt ja säästab raha inimestele, kellel on vaba juurdepääs suures koguses vanaõlile.
Tööpõhimõte
Veekontuuriga vanaõlikateldel on diisli/gaasi konstruktsiooniga mõningaid erinevusi. Enne põletamist tuleb kütust tugevalt kuumutada spetsiaalses kambris, mis asub kõige sagedamini põleti välisküljel.
Toimimispõhimõte:
- Pumba abil transporditakse jäätmematerjal kütusepaagist eelsoojenduspaaki. Spetsiaalne ujuk reguleerib sissetulevat mahtu.
- Kütteelemendi (kütteelemendi) abil viiakse õli temperatuurini 80-110°C.
- Pärast töötemperatuuri saavutamist transporditakse kütus läbi otsiku põlemiskambrisse, kus see segatakse turboülelaaduri abil õhuga.
- Soojusvaheti soojeneb ja edastab energia ahelas ringlevale jahutusvedelikule.
Vertikaalsed tilgutimudelid töötavad veidi erineval põhimõttel:
- õli valatakse välisest reservuaarist põlemiskambris asuvasse kuuma kaussi;
- Kuumale pinnale sattudes kütus aurustub;
- Õhu sissepritse tõttu põleb saadud segu täielikult.
Kambri seinad kujutavad sel juhul veesärgi, mis kuumutamisel jagab soojust jahutusvedelikuga.
Õhu-õli segu põleb tootja määratud temperatuuril. Enamasti varieeruvad parameetrid 600°C piires. Oluline on tagada, et normist ei oleks kõrvalekaldeid, vastasel juhul põhjustab see põlemiskambri ja muude seadmeosade kiiret saastumist, kütuse läbipõlemisprotsess on puudulik ja katla sees hakkavad moodustuma mürgised ained. Ohutuse suurendamiseks ja konstruktsiooni kasutusea pikendamiseks on soovitatav tellimistööd usaldada vastava kvalifikatsiooniga professionaalsetele käsitöölistele.
11 kW soojusenergia tootmiseks on vaja 1 liiter. töötamas ära. Looduslike kadude korral kulub 30 kW võimsusega keskmiselt 3 liitrit kütust tunnis. Tootja juhistes toodud parameetrid on mõeldud peamiselt seadmete pidevaks tööks.
Eelised ja miinused
- Autonoomia. Õliküttesüsteem ei vaja gaasivarustust.
- Töökindlus. Lihtne, arusaadav disain koos nõuetekohase ja hoolika tööga vajab harva remonti.Peaasi on õigeaegselt hooldust teostada ja kulunud osi vahetada.
- Kasu, kokkuhoid. Vanaõli on odav ja tõhus kütus ning maksab vähem kui gaas ja elekter.
- Lai kasutusala: büroohooned, elamud, tootmis-/tööstuspiirkonnad jne.
- Keskkonnasõbralik. Töötamise ajal põleb kütus täielikult ära, mis garanteerib kahjulike ainete eraldumise atmosfääri.
- Kiire soojenemine. Töötemperatuur saavutatakse kiiresti, soojusülekanne algab esimestest tööminutitest.
Lisaks eelistele on heitgaasikatel väikesed puudused:
- Vajalik regulaarne hooldus. Kuna kasutatud õli on taaskasutatav materjal, sisaldab see erinevaid lisandeid, mis ladestuvad konstruktsiooni pindadele. Sagedaste rikete vähendamiseks vajavad põlemiskambri seinad pidevat saasteainete puhastamist.
- Korstna paigaldus. Õlikatlad nõuavad täiendavate elementide paigaldamist.
Enne seda tüüpi seadmete valimist on vaja hinnata kütuse kättesaadavust. Kaevandamine toimub peamiselt teenindusjaamades ja mõnes ettevõttes.
Kaheahelalised katlad
Õli kahekontuuriline küte võimaldab lisaks soojusele varustada elu-/mitteeluruume sooja veevarustusega. Veega täidetud paagi tasast pinda kuumutatakse ja rõhku torustikus reguleeritakse pumba abil. Tarnitava vedeliku temperatuur praktiliselt ei muutu, seega on vaja lahjendada külma veega.
Heitgaaside küttesüsteemides on soovitatav kasutada mahuteid, mille maht ei ületa 140 liitrit. Katel soojeneb lühikese aja jooksul, keskmiselt 2 tundi sõltuvalt reservuaari suurusest.
DIY vanaõli boiler
Ise-ise katla jaoks vajate:
- paagi lehtmaterjal, kaas;
- õlipump;
- kuumakindel hermeetik;
- toru korstnaseadmete jaoks;
- terasest adapterid;
- ventilaator;
- toetavad metallist adapterid.
Samuti on oluline eelnevalt ette valmistada tööriistad: elektroodidega keevitusmasin, veski, ehituslint, võtmekomplekt, puur, haamer. Katlana võite kasutada hapniku/propaani tünnid, see kiirendab ja hõlbustab protseduuri.
Seadmete isetootmise etapid:
- joonise koostamine - enamasti võetakse optimaalne valmisvariant ja kohandatakse seda teatud tingimustega;
- materjalide valik – arvestatakse terase marki ja paksust;
- seadme loomine vastavalt skeemile.
Keevitamise ajal on oluline tagada, et õmblused oleksid tihedad ja kindlad. Asendi reguleerimiseks keevitatakse põhja jalad, mis vajadusel muudavad kõrgust. Pärast katla ettevalmistamist viiakse läbi kontrollkatsed, kus võimsust järk-järgult suurendatakse.
Kütuse ühtlaseks jaotamiseks ja voolamiseks kasutatakse automatiseerimist, mida müüakse spetsialiseeritud jaemüügipunktides.
Katla ja korstna paigaldus
Juhtmed ja õlivoolikud on isoleeritud nii, et kuuma boileriga otsest kokkupuudet ei teki.Toru küljele on paigaldatud termoandurid ja jäätmekonteiner paigutatakse konstruktsiooni köetavast pinnast 1,5 meetri kaugusele.

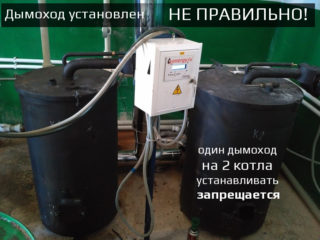

Korstna paigaldamisel tuleb järgida järgmisi reegleid:
- läbimõõt vastab toru väljalaskeavale;
- metalltoru paksus mitte vähem kui 0,5 mm;
- mitte rohkem kui kolm pööret;
- kõrgus mitte alla 5 meetri.
Korsten peaks tõusma üle katuse.
Toimimise omadused
Seadme tööea pikendamiseks on töö ajal vaja regulaarselt läbi viia järgmised meetmed:
- põlemiskambri puhastamine;
- õli etteandetoru puhastamine;
- Automaatika tolmust puhumine.
Samuti peate järgima kõiki tootja soovitusi.
Isetehtud boiler peab olema ohutu. Seade tuleb asetada tuleohtlikest esemetest ja materjalidest eemale. Kuna katla töö käigus tekib hapniku suurenenud läbipõlemine, on oluline varustada ruum ventilatsiooniga ja tõmberegulatsiooniga korsten. Korstna ja katuse ristumiskohta on paigaldatud kaitseümbris.
