Saunakatelde tüübid ja kuidas neid ise luua

Igas saunas peab olema boiler või pliit. Neid kasutatakse vee soojendamiseks ja kõrge temperatuuri tekitamiseks leiliruumis. Saunaboilereid on palju, mille erinevustest tuleb aru saada, et teha õige valik. Supelmajja saab teha ka oma boileri.

Erinevus katla ja ahju vahel

Kütus põleb saunaahju koldes, mille tulemusena tekib tuhk, lenduvad ained ja soojusenergia. Konstruktsiooni korpus soojendab esemeid ja kontaktpindu. Need omakorda soojendavad ruumi konvektsiooniga. Katlal on erinev tööpõhimõte. Kambris põleb ka kütus ja tekib energia, kuid selle jaotumine toimub õhuringluse tõttu.

Katla eelised hõlmavad järgmist:

• Pole "surnud tsoone". Protsess muutub etteaimatavaks ja juhitavaks.

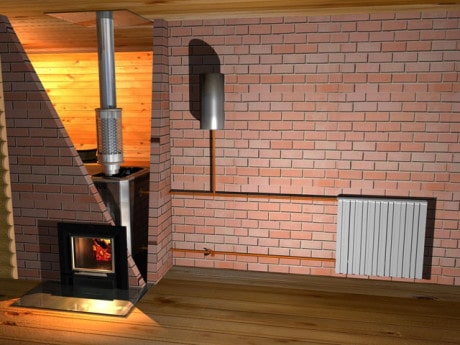

• Saate paigaldada ühe- ja mitmeahelalised katlad. Esimene soojendab vanni ise ja täiendavad ahelad täidavad muid ülesandeid: soojendavad vett, toetavad sooja põranda tööd.
• Seal on automaatjuhtimisega seadmeid. See muudab operatsiooni palju lihtsamaks.
• Läbimõeldud disain ja kõrge funktsionaalsus muudavad boilerid vanni paigaldamiseks atraktiivsemaks. Samuti on neil suurem kasutegur ja säästlikud kasutatud kütuse osas.
• Katla ise paigaldamine on lihtsam kui täisväärtusliku telliskiviahju paigaldamine.
• Saab kütta suuri ruume.

Mitme kambriga täisväärtusliku vanni jaoks on parem valida kütmiseks boiler.

Katelde tüübid

Saunaboiler on seade, mis täidab 3 põhifunktsiooni: kivide kuumaks viimine, vee soojendamine ja ruumi kütmine.

Kasutatava kütuse tüübi järgi võib katlad jagada mitmeks rühmaks:

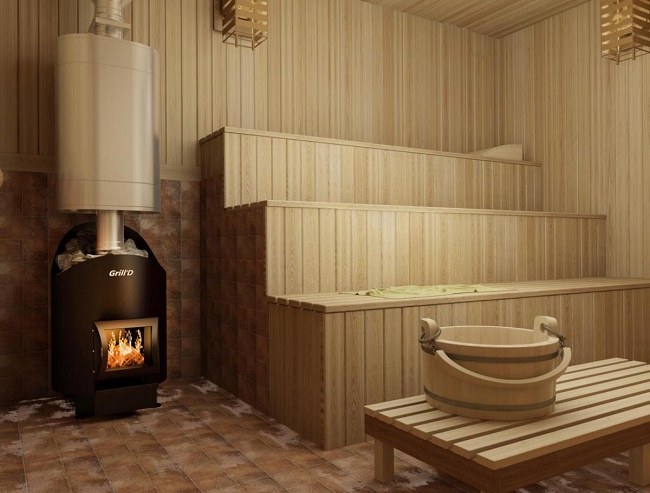

• Tahke kütus. Toorainena kasutatakse kivisütt, küttepuitu ja turvast. Sellised seadmed säilitavad soojust pikka aega ega vaja ühendamist täiendava toiteallikaga. Kasutamine on üsna kallis, seetõttu on parem paigaldada need ainult vee soojendamiseks pesuruumis. See ei saa töötada automaatrežiimis ja eraldab töötamise ajal söest tolmu. Nõuab regulaarset puhastamist.

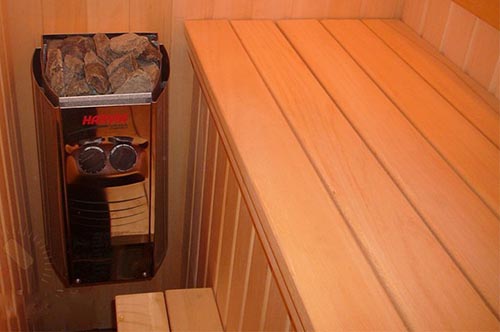

• Elektriline. Need töötavad vooluvõrgust ja on tavaline veeboiler. Selliste seadmete paigaldamine on odav, kuid seda ei saa elektri raiskamise tõttu ökonoomseks nimetada. Kasutatakse harva, kuna on vaja suurema võimsusega kolmefaasilist võrku. Elektriboileri positiivsete külgede hulka kuuluvad keskkonnasõbralikkus, ruumi puhtus ja võimalus töötada automaatrežiimis. Sobib paigaldamiseks väikesesse vanni täiendava sooja vee allikana.

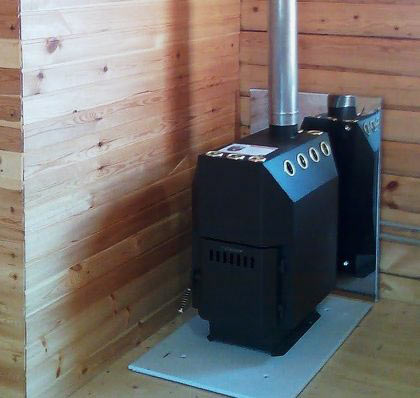

• Gaas. Gaas toimib kütusena. Üks tõhusamaid ja tulusamaid kütteseadmete tüüpe. Seda iseloomustab kompaktne disain, kasutuslihtsus ja mitmekülgsus.Kasutajal pole vaja pidevalt kütust osta. Ei eralda lõhna ega põletust. See on plahvatusohtlik, mistõttu on keelatud selliseid seadmeid oma kätega kokku panna. Väikestele vannidele on üheahelalised, vee soojendamiseks ja riietusruumi kütmiseks kaheahelalised ning basseini kütmiseks kolmeahelalised (kui see on olemas).
• Vedelkütusel töötavad tooted. See võib olla petrooleum, diisel, diislikütus. Eeliste hulka kuuluvad töö automatiseerimine, ohutu ja kiire töö ning väikese koguse suitsu eraldumine. Installimisluba pole vaja. Peamisteks puudusteks on tooraine põletamisel tekkiv tugev lõhn, diislikütuse tuleoht ja vajadus rangelt järgida seadme kõikide osade paigaldusnõudeid.

Klassifikatsioon tehakse ka materjali järgi, millest boiler on valmistatud. Malmmudeleid ei kasutata, kuna nende paigaldamine leiliruumi on keelatud. Kõige populaarsemad leiliruumi katla materjalid on:

• raud;
• telliskivi;
• raud telliskiviga vooderdatud.

Tänu kaasaegsetele tehnoloogiatele on katelde suurust oluliselt vähendatud. Miniatuurse kerise saab paigutada isegi väikesesse vanni.

Valiku kriteeriumid

Müügil on suur valik saunaboilereid. Algajal on raske mõista iga tüübi omadusi ja erinevusi. Kasutada tuleb järgmisi kriteeriume:

• Kütteala. Mida suurem see on, seda võimsamat boilerit vajatakse. Vannide puhul on soojusvõimsuse väärtus 1,27. See tähendab, et ruumi kütmiseks, mille pindala on 30 ruutmeetrit. ja laekõrgused kuni 2,3 m nõuavad igas tunnis 3,8 kW energiat.Kvaliteetse soojusisolatsiooni puudumisel see arv suureneb, kuna tekivad soojuskaod. Kui teil on boiler, suureneb ka väärtus.
• Optimaalse kütuseliigi valimine. Puuküttega sauna puhul tuleb eelnevalt ette näha koht, kus puid hoiustatakse. Arvestada tuleb ka tooraine kuludega.
• Materjal. Enamasti on katlad valmistatud erinevat tüüpi terasest. Veeküttepaak on valmistatud roostevabast terasest pikaajaliseks tööks. Supelmajas malmist katlaid ei kasutata.
• Tootedisain. Siin kaalume kaugtulekambri olemasolu ja tõmbe reguleerimise võimalust.
• Mõõtmed.
• Ratsionaalse kivide ladumise võimalus. Kui on paigaldatud puuküttega saunakatel, on oluline varustada ruumi kiviehitise paigutamiseks. Kivid lasevad veega piserdades leiliruumi auru. Sellise koha loomisel on oluline arvestada mitmete teguritega. Mida suurem on müüritise maht, seda intensiivsemalt töötab katel ja hoiab soojust kauem. Samas kulub kütmisele rohkem aega. Teine tegur on korvi asukoht katla torustikus. On vaja, et kivid oleksid täielikult kuumutatud ja saaksid maksimaalse soojuse.

Turg pakub iga konkreetse juhtumi jaoks mudeleid. Saunaboilereid on võimalik valmistada ka eritellimusel vastavalt ostja poolt märgitud nõuetele.

Paigaldusreeglid

Pärast optimaalse mudeli valimist ja ostmist võite jätkata kütteseadme ruumis paigaldamist. Seda saab teha spetsialistide abiga või iseseisvalt. Töötamisel peate järgima järgmisi reegleid:

• Kui seadme kaal ületab 400 kg, tuleb teha vundament.Seda nõutakse ka juhul, kui põrandakonstruktsioon sisaldab alla 150×50 mm ristlõikega palke ja kuni 40 mm paksuseid laudu. Kui te vundamenti ei tee, ei toeta põrand seadmeid.
• Vaja on teha tulekindel pind, millele boiler paigaldatakse. Materjaliks võib olla mineraalvillakihile asetatud metallleht või keraamilised plaadid.
• Paigaldamiseks on vaja kasutada keevitusmasinat. Selliseid töid tuleb teha vastavalt ohutuseeskirjadele. Meister peab olema keevitamiseks piisavalt kvalifitseeritud. Vaja on ka isikukaitsevahendeid. Keevitusmasin on ühendatud eraldi elektriliiniga, kuna sellel on rohkem võimsust.
• Vastavus GOST ja SNiP nõuetele, mis puudutavad kaugust katlast põranda, lae ja seinte pindade vahel.
• Kõik suitsu väljalaskeelemendid peavad olema pakendatud soojust isoleerivatesse hülssidesse. Eriti ettevaatlik tuleb olla liigeste treenimisel.

Katla saab paigaldada kaks piisava kvalifikatsiooniga inimest. Ühel inimesel on seadet raske paigaldada, kuna see on raske.

DIY loomine

Kui teil on oskusi ja võimeid, saate katla ise valmistada.

Kõigepealt peate valima kütuse tüübi. Elektri- ja gaasitooteid ei ole soovitatav ise valmistada, kuna suureneb hädaoht. Lisaks peab vastavas teeninduses kontrollima gaasiboilerit ohutuse ja õige töö tagamiseks. Kõik need toimingud nõuavad suuri rahalisi investeeringuid, seega on parem osta valmis seade või koguda tahkekütuse paigaldus.

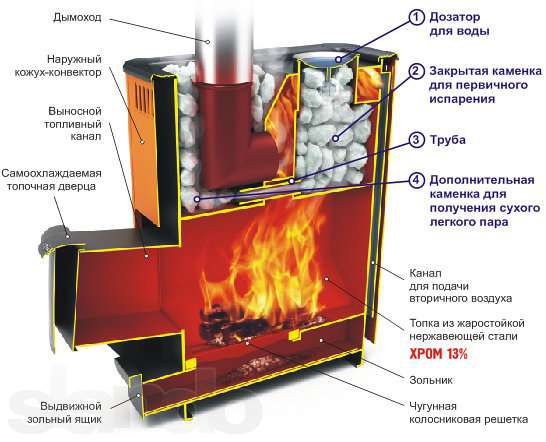

Saunaboiler koosneb järgmistest osadest:

• Tulekapp. Siin toimub põlemisprotsess.
• Korsten. Kasutatakse põlemisproduktide eemaldamiseks ruumist.
• Tuhapann.See on koht, kus tuhk koguneb ja toimib tuhaauguna.
• Kamenka. See on põhiosa, mis koosneb kividega metallkarbist. Veega kokku puutudes lasevad kivid tuppa auru.
• Kuuma vee paak.

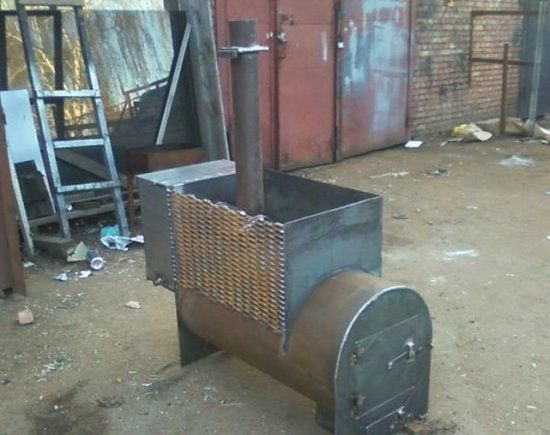

Raudkatel on lihtsa disainiga. Enne töö alustamist on oluline tutvuda joonistega ja osta vajalik varustus.

Aluseks võite võtta 50 cm läbimõõduga ja 70–100 cm pikkuseid paksuseinalisi metalltorusid. Saadud seade suudab soojendada 9 ruutmeetrit pinda.

Oma kätega sauna katla loomisel vajab kapten järgmisi tööriistu:

• keevitusmasin;
• veski ja metallist ringid.

Pärast materjalide ettevalmistamist võite jätkata tööd.

Konstruktsiooni keevitamine

Algoritm vanni katla keevitamiseks oma kätega:

1. Seadme korpus koosneb torust. Selles peate tegema kolm maapinnaga paralleelset tuge erinevatel tasanditel. Selleks tuleb võtta 3 cm pikkused ja 1,4 cm läbimõõduga armatuuritükid Esimene tase on seadme paigaldamiseks, teine ​​on puhuri ukse jaoks, kolmas on 20 cm kaugusel ülevalt.
2. Põhja jaoks sobib terasest lõigatud toru läbimõõduga ring. Paksus vähemalt 5 mm. Vähem võtta ei saa, muidu ei pea põhi koormusele vastu.
3. Hapniku varustamiseks resti loomine. See on valmistatud metallringist, mille paksus on maksimaalne lubatud piludega.
4. Kaas, mis toimib kivide toena, on samuti lõigatud 5 mm paksusest teraslehest. Keskel on vaja teha auk korstna toru jaoks.
5. Toru põhja augu tekitamine kasti jaoks, mis suletakse uksega. Kasti sügavuse määrab seinte paksus.
6. Kasti loomine. Sees peaks olema vahesein põlemis- ja tuhakambrite jaoks. Vaheseina tase on sama, mis restil.

Järgmisena saate alustada seadme lõplikku kokkupanekut.

Konstruktsiooni lõplik kokkupanek

Protsess koosneb mitmest etapist:

1. Kasti keevitamine. Siseruumides töötades peab see minema põlemiskambrisse või väljapoole.
2. Korstna paigaldamine kaanel olevasse auku horisontaalasendis.
3. Vundamendi ehitus. Selle jaoks sobib 10 cm paksune raudplaat või betoonist tasanduskiht. Tasanduskiht tuleb valada 15 cm paksusele killustikupadjale.
4. Konstruktsiooni paigaldamine alusele. Kivide ladumine kaanele.

Kõik osad tuleb kokku keevitada. Järgmisena valmistatakse telliskivist kuumakilp. Selleks võib katla katta üleni tellistega või teha väikese seina. Alumises osas tuleb teha augud õhuringluseks.

Peale töö lõpetamist tuleb saunaboiler üle vaadata ja süsteemi katsetada.
