Energiasõltumatute gaasikatelde disainifunktsioonid

Objektide (ruumide) kütmiseks kasutatakse gaasi põletamisel soojusenergia saamiseks mittelenduvat gaasikatelt. Seadme töötamise ajal kasutatakse gaasilise kütusena propaan-butaani või metaani. Katlad paigaldatakse ainult vee soojendamiseks või täiendavaks vee soojendamiseks. Seadmed on saadaval põrandale ja seinale kinnitatavatena.

Mittelenduva gaasikatla tööpõhimõte

Kui kütust tarnitakse, lülitub piesosüüde sisse ja säde süttib märgutuli, mis põleb pidevalt. Kui süüteseade ei tööta, ei tohi gaasi anda, kuna võib tekkida plahvatus. Märgutuli süütab pliipõleti, soojendades vee soojusvahetis soovitud temperatuurini. Pärast soovitud tulemuse saavutamist lülitab automaatika gaasi välja. Temperatuuriandur reguleerib temperatuuri langedes uue kütusekoguse tarnimist ja põhipõleti süttib uuesti.

Kui korstnas on halb tõmme või õhuvool pole korralikult korraldatud, jääb osa vingugaasi tuppa.See on ohtlik ja põhjustab mürgist süsinikmonooksiidi mürgitust. Mittelenduva gaasikatla jaoks on vaja korstnat, mille sissetuleva õhu mahu ja heitgaaside põlemisproduktide koguse suhe on 10:1. Mittelenduvad üksused töötavad ilma elektrita, kuna konstruktsioonis on kaks põletit.

Katelde tüübid

Gaasiseadmed riputatakse kandva seina külge ja asetatakse raamile. Massiivsed mudelid paigaldatakse põrandale või vajavad täiendavat alust. Seadmed on ühendatud soojatrassi, veevarustuse ja sooja põranda kontuuriga.

Üheahelaline ja kaheahelaline

Eramu kütmiseks mõeldud mittelenduv gaasikatel töötab ainult kütteks või lisaks soojendab vett sisseehitatud anumas. See määrab, mitu vooluahelat see teenindab. Maja kütmisel siseneb torujuhtmesse kuum jahutusvedelik. See läbib kõik maja registrid ja naaseb katlasse. Nii töötab üheahelaline süsteem ja seda kasutatakse mitteeluhoonete, suvilate ja töökodade jaoks.

Kaheahelalistes seadmetes on sisse ehitatud erineva konstruktsiooniga soojusvaheti. Torusse, mille kaudu jahutusvedelik läbib, sisestatakse veel üks toru, mis sisaldab vedelikku veevarustuseks. Vood liiguvad ühes suunas. Põletatud gaasist saadav energia suunatakse esmalt küttesüsteemi täiteavasse ja see soojendab vett majapidamistarbeks.

Läbivoolu- või sisseehitatud soojusvahetid on:

• bitermiline koaksiaal;
• eraldi lamell.

Põrandakatla mudelitel võib olla 2 soojusvahetit, kus küttevedelik ja vesi sooja vee jaoks soojendatakse erinevates anumates. Sellised ühikud võtavad rohkem ruumi, kuid nendes moodustub vähem mastaapi.Ahelad töötavad eraldi ja on üksteisest sõltumatult välja lülitatud. Neid kasutatakse privaatsetes ühe- ja kahekorruselistes hoonetes.

Põrand ja sein

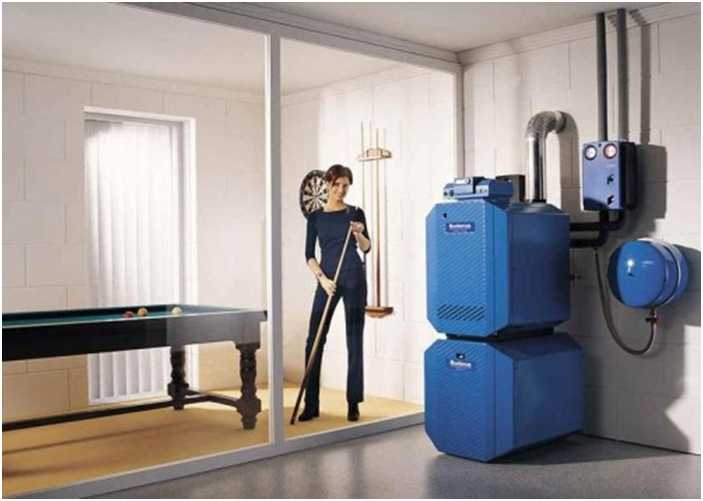

Põrandal seisvad seadmed paigaldatakse põrandale või platvormile. Konstruktsioonielemendid sidumiseks ostetakse eraldi.

Terasest tuletoru katlad eristuvad:

• suurenenud võimsuse tase;
• kõrge efektiivsusega.

Soojusvaheti on silindrikujuline keevisõmblustega. Disain koosneb metalltorudest ja põlemiskambrist õhu-gaasi segu jaoks. Põlevmass valmistatakse ette ja toidetakse puhumispõleti abil.

Malmseadmetel on soojusvaheti, mis on valmistatud sektsioonitüüpi raua-süsiniku sulamist. See sisaldab puhutud või torukujulisi põleteid. Malmkatlad on rasked ja pika kasutuseaga. Materjali hapruse tõttu on temperatuurirežiimile kehtestatud erinõuded.

Seinale kinnitatavaid mudeleid iseloomustab vähenenud võimsus, kompaktsus ja need on paigaldatud vertikaalsele aiale või statsionaarsele raamile.

Rippkatelde eelised:

• ruumi kokkuhoid;
• rihmaelementide müük samaaegselt seadmega.

Seinale paigaldatav varustus on puldiga juhitav minikatlaruum. Kateldel on vasest või terasest soojusvaheti, millesse on paigaldatud torukujuline põleti.

Eelised ja miinused

Mittelenduvaid gaasiseadmeid iseloomustab tõhusus ja ökonoomne kütusekulu. Katlad tagavad automaatse kaitse, kui gaasivarustus on peatatud, vedeliku rõhk süsteemis väheneb või tõmme kaob.

Mittelenduvate seadmete eelised

• suur jõud;
• sõltumatus elektrivõrgust;
• vastupidavus ja töökindlus;
• kasutusmugavus;
• kiire remondi võimalus;
• varem demonteeritud tahkekütuse katla või ahju korstna kasutamise tõenäosus.

Gaasiseadmete paigaldamise piirangud on seotud eraldi ruumi valikuga. Kahekontuurilise süsteemi puhul on vaja lisaruumi turvasüsteemi, pumba ja küttepaagi paigaldamiseks. Paigaldamise maksumus suureneb tänu kaalule ja mõõtmetele, juhtimisautomaatika monteerimisele konstruktsiooni ning aluse tasandamiseks. Vajalik on gaasiteenistuse luba.

Mittelenduva boileri valimine

Valik sõltub objekti otstarbest ja ostja rahalistest võimalustest. On ka teisi parameetreid, millele enne seadme ostmist tähelepanu pöörate.

Arvesse võetud tehnilised omadused:

• Võimsus. Kui indikaator ületab ruumi küttevajadust, kulub üleliigne kütus. Kahekontuuriliste boilerite puhul lisandub maja pinnale sooja tarbevee tarbeks 25%.
• Vooluahelate arv. Oleneb hoone otstarbest. Keskmise suurusega elamutesse paigaldatakse kaheahelalised sõlmed, abihooneteks sobivad üheahelalised. Kui suvila on suur, on boilerile lisaks paigaldatud veeboiler.

• Soojusvaheti materjal. Terasmudelid säästavad raha, kuid malm valitakse pikaajaliseks tööks.
• Gaasi tarbimine. Mudelid on erineva põlemisintensiivsusega ja erineva kasuteguriga.
• Töötemperatuuri piirang. Gaasiseadmed soojendavad vett +80 - 90°C.
• Koordineerimis- ja juhtimissüsteem. Automatiseerimine tagab seadme iseseisva töö ilma inimese sekkumiseta.

Paigalduse disain ja mõõtmed valitakse sõltuvalt kasutaja eelistustest. Standardseid suurusi on palju, kuid välimus ei mõjuta toimimise kvaliteeti.

Hinnang

Suurem osa pakutavatest kateldest on toodetud välismaal. Esikohal on Saksamaa, Itaalia, Slovakkia, Belgia ja Lõuna-Korea.

Populaarsed kvaliteedimudelid:

• Prothermi gepard. Seinale kinnitatav kaheahelalise seadme mudel võimsusega 23,3 kW. Kasutegur on 90,3% ja kütab kuni 200 m2 maja. Kompaktne seade kaalub 31 kg.
• Ferroli Domina N F24. Mittelenduv mudel võimsusega 23,5 kW. Kaheahelalised seadmed suletud kambriga. Kütab kuni 180 m2 pinda, efektiivsus on 93%.
• Baxi Slim 1300 tolli. Põrandal seisev disain malmist soojusvahetiga. Võimalik ühendada väline boiler ja põrandakütte süsteem. Seal on sisseehitatud välistemperatuuri mõõtja, mis hõlbustab automaatika tööd. Kütab kuni 365 m2.

• Ariston GENUS Premium EVO 24 FF. Seinale kinnitatav kaheahelaline mudel, mille esipaneelil on ekraan ja juhtseade. Gaasi tarbimine ei ületa 2,5 m3 päevas. Soojusvaheti on valmistatud roostevabast terasest, võimalik ühendada pump ja sundventilaator.
• Navien GA 35 KN. Seade on kaalult ja mõõtmetelt kerge ning varustatud mõlemalt poolt ühendustorudega. Mugav käsitsemine, juhised vene keeles. Seade töötab vaikselt, sisemised elemendid töötavad usaldusväärselt ja kaua.

Tuntud tootjate mudelid võtavad arvesse Venemaa kliima tingimusi ja töötavad tõhusalt.

Disaini omadused

Üksused jagunevad loomuliku ja sundtõmbega seadmeteks. Esimesel tüübil on atmosfääripõleti ja avatud põlemiskamber.Õhk tuleb ruumist, kuhu boiler on paigaldatud, suits eemaldatakse tänu õhu loomulikule liikumisele. Seadmed on paigaldatud ohutusstandarditele vastavatesse ruumidesse.

Sunniviisilistes üksustes võetakse õhku tänavalt või külgnevast ruumist (harvemini). Voolusid liigutatakse ventilaatori abil läbi väikese läbimõõduga koaksiaalsete või eraldi õhukanalite. Põlemisproduktide eemaldamist on võimalik korraldada horisontaalsel tasapinnal läbi seina. Sundvarustusseadmed paigaldatakse igasse sobivasse ruumi.

Paigaldamise ja kasutamise omadused

Süsteemi on paigaldatud mittelenduvad gaasikütteseadmed, nii et jahutusvedelik ringleb loomulikult ilma pumbata. Selleks on täidetud järgmised tingimused:

• jahutusvedeliku torustiku arvutatud kalle säilib;
• suurema läbimõõduga torusid kasutatakse takistuse vähendamiseks piki vedeliku liikumisteed;
• Süsteemi on sisse ehitatud paisupaak, kus asub liigne soe vesi.

Paigaldamisel järgige gaasikatelde paigaldamise eeskirju. Standardid kehtivad ka ventilatsiooni- ja väljatõmbesüsteemidele. Seadmete paigaldamine on lubatud isikutel, kellel on juurdepääs sellisele tööle ja kes on akrediteeritud.
