DIY telliskivi kilp metallpliidile

Raudpliit tagab ruumi kiire soojendamise, kuid sellel on üks oluline puudus. Metall jahtub kiiresti. Seda probleemi saab lahendada küttekilbi paigaldamisega. Ta vastutab kogu küttestruktuuri ohutu ja tõhusa töötamise eest.

Küttepaneeli disain

Raudpliidi tellisküttepaneel on lisapikendus, soojusvaheti. Mõnikord nimetatakse seda korpuseks. See on konstruktsioon, mille sees on korstnad. Kuum gaas läbib neid, soojendades seinu. Tellis hoiab soojust pikka aega ja soojendab ruumi. Soojuskilbi paigaldamisega tõuseb ahju efektiivsus. Seadmel endal on järgmised eelised:

• Kilpi on lihtne ise valmistada, see ei nõua eriteadmisi ega -oskusi;
• tänu sellele disainile soojeneb ruum palju kiiremini;
• See säilitab soojust pikka aega.

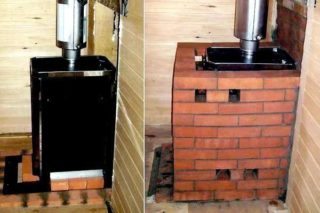

Küttekilbi paigaldamine metallpliidile lähendab selle omadused telliskivile. Disain suudab soojust pikka aega säilitada, mis säästab kütust.

Sordid ja skeemid

Küttepaneelid jagunevad kahte suurde rühma:

• õhukese seinaga;
• paksu seinaga.

Teine võimalus on paigutatud ½ telliskivisse. See disain vastab kõige paremini tuleohutusnõuetele, kuid sellel on üks omadus: selline ahi suudab hästi soojeneda, kui seda pikka aega kuumutada.

Õhukeseseinalised paneelid laotakse veerand telliskivist. Tuleohutuse tagamiseks on soovitatav täiendavalt varustada metallkestad.

Olenevalt kasutushooajast jagunevad seadmed suvisteks ja talvisteks. Suvised variandid soojenevad vaid osaliselt, talvised – täielikult.

Sõltuvalt sisemisest struktuurist on kahte tüüpi kilpe.

kanal

Varjestusskeem on üksteisest vertikaalselt paiknevate korstnate võrk. Enne õue minekut läbib suits kõiki kanaleid, soojendades neid.

Kellukesekujuline

Seda süsteemi kasutatakse malmist pliidi pikendusena. Seade on varustatud kahe kaameraga, mis asuvad vertikaalselt. Gaas jääb neisse, kuni see täielikult jahtub. Alles pärast seda tuleb ta välja. Kuna kuum suits püsib konstruktsiooni sees pikka aega, soojeneb kilp palju rohkem. Sellise süsteemi peamine eelis on lisaventiili paigaldamise võimalus. Nii saate reguleerida kütteastet.

Kanalikilpe on lihtne ise kokku voltida, isegi algajad saavad nendega hakkama. Kellakonstruktsioone saab usaldada ainult professionaalidele.

Soovitused müüritise jaoks

Metallpliidi tellispaneeli voltimiseks vannis või majas peate järgima soovitusi:

1. Lahus peaks olema ainult savipõhine. Tsementi ei saa kasutada.
2. Paigaldamise ajal peate viivitamatult eemaldama kogu ülejäänud segu konstruktsiooni seest.
3. Ehitamist tuleb alustada vundamendi paigaldamisega. See peab olema eraldi, mitte ühendatud maja vundamendiga. Esiteks pannakse tellis horisontaalasendi kontrollimiseks kuivaks. Pärast kõigi parameetrite kontrollimist kinnitatakse vundament mördiga.
4. Suitsu tõmbe piiramiseks peate konstruktsiooni ülaossa paigaldama väravaventiili.

Esimesed kaks rida asetatakse tühjaks, neis pole suitsukanaleid. See on vajalik tuleohutusnõuete kohaselt.

Telli

Kellukese tüüpi küttekilbi järjekord on järgmine:

1. Read esimesest kolmandani on paigutatud standardsel viisil. Kolmandas reas on vaja jätta tühi ruum, kuhu tuletõkkeuks paigaldatakse.
2. Neljandale ja viiendale reale on paigaldatud ventilatsiooniava ja uks puhastamiseks ning siia on paigaldatud kaks pistikut.
3. Kuuendas reas hakkavad nad kanalite arvu järk-järgult vähendama ja paigaldatakse küttepaak.
4. Seitsmes rida on ette nähtud võre paigaldamiseks. Selleks, et see oleks kindlalt fikseeritud, peate ära lõikama kõik tellised, mis võivad takistada. Kanal on suletud, et saaks teha veel kaks haru.
5. Kaheksas rida on mõeldud kahe ukse paigaldamiseks.

6. Üheksandal ja kümnendal kohal asetatakse terasriba sakk.
7. Järgmine etapp on uste kattumiste teostamine. Pealt tuleks neid määrida savi lahusega.
8. Kaheteistkümnendale reale on paigaldatud malmpliit.
9. Kuueteistkümnendal astmel tuleb parempoolses nurgas olevad tellised ära lõigata ja üheksateistkümnendal on paigaldatud ventiil.
10. Kahekümne teine ​​rida on reserveeritud kilbi ja samovari paigaldamiseks.
11. Kolmekümne esimese rea laiendamiseks lõigatakse tellised kokku ja järgmises etapis paigaldatakse ventilatsiooniresti.

Järjekord on kõigil juhtudel individuaalne, kuid põhineb samadel põhimõtetel.

Paigaldamise ohutuseeskirjad

Metallpliidi paneelide paigaldamisel kehtivad kõrgendatud tuleohutusnõuded. Kilp tuleb asetada eraldi vundamendile. See on eelnevalt hüdroisoleeritud.

Tuleohu välistamiseks tehakse kaks esimest rida pimedaks – neil pole suitsukanalite jaoks auke.

Enne konstruktsiooni paigaldamist peate tegema tulekindla viimistluse. Kui kilp külgneb tuleohtlikust materjalist seinaga, tuleb vahesein eraldi telliskivisse panna. Kui materjal on mittesüttiv, on müüritis valmistatud poolest tellistest. Erilist tähelepanu pööratakse nurgapliidile, siin tuleb teha sisselõiked seina ja konstruktsiooni vahel mõlemal küljel. Kui kilp on õhukese seinaga, on soovitatav see polsterdada metalllehtedega, kuna sein soojeneb täielikult.

Küttekilbi valmistamine oma kätega

Kilbi saab ise kokku voltida. Selleks peate ette valmistama järgmised tööriistad:

• mõõdulint mõõtmiste tegemiseks, mis on vajalikud pindala arvutamiseks: saadud andmete põhjal määratakse tööks vajalik materjali hulk;
• tase, millega saate müüritist vertikaalselt ja horisontaalselt juhtida;
• torujuhe ja juhe;
• kellu mördi pealekandmiseks;
• kruvikeeraja, puur;
• nurklihvija;
• õmbluste lõikamiseks mõeldud tööriistad;
• Teemantlõikekettad;
• konteinerid liiva ja savi lahuse valmistamiseks.

Müürimaterjalide jaoks peate segu jaoks ostma tulekindlad tellised, liiva ja savi. Hüdroisolatsiooniks on soovitatav soetada 2 meetrit katusepappi.

Enne töö alustamist peate valmistama umbes 300 tellist, viis ämbrit puhast liiva ja sama palju ämbrit savi. See tuleb puhastada prahist ja mustusest. Lisaks vajate kolme väikest ust, kolme suitsuklappi ja resti. Kõik need seadmed on vajalikud läbipääsude puhastamiseks tahmast ja tuhast.

Enne põhikonstruktsiooni paigaldamist asetatakse telliskivi kiht, mis on kaetud katusevildiga. See ei tohiks olla põranda tasemest kõrgem. Järgmine rida peaks olema põranda tasemel. Edasine töö käib järgmiselt:

1. Peale vundamenti tulevad esimesed kolm rida vastavalt olemasolevale korrale. Neljandas ja viiendas reas peate tegema väikese akna, mille kaudu saate läbipääsud puhastada.
2. Kuuendas reas tehakse kaks kanalit, seejärel jätkub munemine, tuginedes paaris- ja paaritutele kihtidele.
3. Seitsmeteistkümnendas reas paigaldatakse konstruktsiooni ventiil ja kahekümne esimeses reas asetatakse samovar. See blokeeritakse täielikult kihil 27, misjärel ühendatakse kõik vasakpoolsed kanalid omavahel.
4. Kolmekümnendale reale on paigaldatud ventiil.Edasine töö jätkub kuni kolmekümne kuuenda reani. Sellesse on vaja jätta lüngad, mida nimetatakse suitsu- või ventilatsioonikanaliteks.

Kui paigutate oma tulekambriga ahju paneeli, suureneb materjalide maht peaaegu kahekordseks.

Küttekilbid jäävad vaatamata kaasaegsete kaminate laiale valikule alati populaarseks. Disaini eeliseks on see, et see akumuleerib soojust ja toimib interjööri dekoratiivse elemendina.

Telliskilp akumuleerib väga kiiresti soojust ja hoiab soojust kaua, erinevalt massiivsetest ahjudest võtab see väga vähe ruumi. Nurgakonstruktsioone peetakse ruumi säästmiseks kõige sobivamaks. See kilp sobib ideaalselt väikesesse ruumi. Seda on lihtne ise teha, järgides korra põhimõtteid.

Enne disainivaliku valimist on vaja koostada eraldi projekt. See sisaldab materjalide hulga, ruumi suuruse ja isolatsiooni olemasolu täpset arvutamist.

Kõigi reeglite ja optimaalsete parameetrite järgi valmistatud küttepaneel tagab hea küttetaseme ja maksab palju vähem kui suur ahi.
