Milline peaks olema akude paigaldamise kõrgus?

Kvaliteetne küttesüsteem on kohustuslik tegur, mis tagab inimestele kortermajas mugava elu. Selleks, et energiatõhusus oleks kõrgel tasemel, on vaja järgida radiaatorite paigaldamise ja paigutuse nõudeid. Kütteseadmete paigutusele on kehtestatud standardid, mida järgides saate tagada majas optimaalse temperatuuri ja vähendada küttekulusid. Enne paigaldamise alustamist peate teadma, kui kaugele peaks aknalaud aku kohal välja ulatuma, millisel kaugusel akust seina ja põrandani küttekontuuri paigaldamiseks ning milline kontuuri on kõige parem valida.

Soovitused radiaatorite paigutamiseks

Eksperdid pööravad suurt tähelepanu kütteseadmete õigele asukohale. Sel juhul soojendatakse ruumi suurima efektiivsusega.

Põhilised soovitused akude paigaldamise koha valimiseks:

• Kvaliteetse õhuringluse tagamiseks aku läheduses on vaja säilitada soojusisolatsioonikihi ja kütteseadme vaheline kaugus 3-4 cm.Kui see vahe väheneb, muutub õhuvahetus keeruliseks ja süsteemi efektiivsus väheneb.
• Kui soojustust pole võimalik luua, kaetakse seina sisepind fooliumikihiga. See toimib soojuse reflektorina, mis suunab voolud ruumi.

• Patareide paigaldamisel aknalaua alla tuleb hoida kuni 10 cm vahe radiaatori ja aknalaua vahel. See on tingitud asjaolust, et laud on takistuseks, kui soe õhk tõuseb ülespoole.
• Kui majal on suured aknad, kasutatakse 30 cm kõrguseid akusid. Siis ei teki klaasile kondensatsiooni.
• Radiaator on paigaldatud 90° nurga all. Normist kõrvalekaldumise korral koguneb õhk ja tekib korrosioon.
• Aku tuleks paigaldada täpselt akna keskele. Siis katkestab see külma õhuvoolu ja ei lase neil ruumi tungida.

Dekoratiivsetel eesmärkidel saab radiaatoreid kaitsta spetsiaalsete ekraanidega. Need peavad blokeerima radiaatori, seega vähendavad nad süsteemi efektiivsust, kuna takistavad soojusenergia voolu ruumi. Sel põhjusel on oluline pöörata erilist tähelepanu patareide dekoratiivvõrede valikule.

GOST ja SNiP nõuded

Sõltuvalt akna tüübist võib kaugus aknalauast põrandani erineda. Kuid GOST määrab koefitsiendi, mille juures soojust ruumis kõige paremini hoitakse. See on 0,55 W/°C ruutmeetri kohta. Parema efekti saavutamiseks kasutage madala soojusjuhtivusega plaate. Samuti peate paigaldamise ajal välja mõtlema, kas aknalaud peaks akut katma.

SNiP-i sätted reguleerivad aku ja aknalaua kauguse järgmisi väärtusi:

• Aknalaua kalle peab olema vähemalt 1°.
• Aku ja seina vahel peab olema soojusisolatsioonikiht. See kaitseb maja soojuskadude eest ja pikendab küttesüsteemi eluiga.
• Akul peaks olema aknalauaga võrreldes eend.

• Kõik aknalauad peavad asuma samal tasemel. Kaugus põrandast radiaatorini sõltub seadme kujust ja suurusest.
• Aknalaua maksimaalne pikkus on 3 meetrit.
• Aku ja aknalaua vahele peab jääma vähemalt 8 cm vaba ruumi.

Hea soojapidavuse tagamiseks majas tuleb järgida kütteradiaatorite paigaldusnorme. Kui akna ja põranda vaheline kaugus on ebapiisav, tuleks paigaldada madal radiaator, millel on suurem arv sektsioone. Siis soojuskadu väheneb.

Seina ja aku vahelise pilu tähtsus

Radiaatorite paigaldamisel on oluline luua vahemaa kütteseadme ja seina vahel. Välissein puutub pidevalt kokku ümbritseva õhuga, põhjustades märkimisväärset jahtumist. Kui aku on paigaldatud sisepinnale ilma tühikuta, kulub suurem osa soojusest pigem seinamaterjali kui ruumi soojendamisele. Betoonseinte madalad soojusisolatsiooniomadused ei võimalda luua optimaalset mikrokliimat, umbes 70% soojusenergiast läheb raisku. Küttesüsteemi lühikese vahemaa tagant liigutades tekib õhuisolatsioon, mis suurendab kütte efektiivsust.

On ka teisi põhjuseid, miks on vaja etteantud standardite järgi lünka tekitada:

• Õhumassi ringluse piisava taseme loomine. Kui seda tingimust rikutakse, läheb osa energiast kaotsi.
• Seina lähedale asetades hakkab seade kiiremini soojenema. Selle tulemusena võib radiaator ebaõnnestuda.

• Seina ja aku vahele koguneb tolm ja praht, mis samuti takistab soojusülekannet.
• Soojust peegeldava plaadi puudumisel raiskab radiaator soojust välisseintele.
• Elektriaku paigaldamisel tekib lühise oht. Hüdroküttesüsteemid võivad olla korrosioonile vastuvõtlikud, kui ruumi pole.

Kütteseadmete paigaldamisel peate järgima järgmisi soovitusi - mida suurem on radiaatori võimsus, seda suurem peaks olema vahe. Selle konkreetsed mõõtmed koosnevad kahest olulisest parameetrist:

• Aknalaua laius, niši mõõdud. Nendest individuaalsetest omadustest sõltub kauguse loomise võimalus.
• Aku enda võimsus.

Saate vähendada kaugust seinast radiaatorini, liimides seinale fooliumist soojust peegeldava materjali. Siis võib vahe olla 2,5-3 cm. Muudel juhtudel on see väärtus ligikaudu 6-8 cm.

Soovitused radiaatorite paigaldamiseks ja käitamiseks

Küttesüsteemi kütteefektiivsus ja kasutusiga sõltuvad aku õigest paigaldamisest. Paigaldamisel tuleks järgida mitmeid soovitusi:

• Enne paigaldamist on soovitatav tihendid määrida silikoontihendiga. See on valikuline samm, kuid see aitab liigeseid kaitsta.
• Ärge avage klappe järsult, kui täidate kütteakut vedelikuga. Vastasel juhul võib tekkida veehaamer, mis kahjustab süsteemi.
• Kui termostaatventiilid on paigaldatud ühetorusüsteemis, tuleb paigaldada möödaviik.Ilma selleta on kogu püstik reguleeritud, mille eest võib omanikku trahvida. Ventiilide ette asetatakse kuulventiilid, mis võimaldavad toite ja tagasivoolu sulgeda.

• Kui radiaatoril on rohkem kui 12 ühepoolse külgühendusega sektsiooni, asetage voolujuhik pikkusele, mis on võrdne kahe kolmandikuga akust (parem on seda teha kuni viimase sektsioonini). See võimaldab radiaatoril täielikult soojeneda.
• Kui radiaator täitub veega, tuleb sellest õhk välja lasta. Kui seda ei tehta, siis seade ei soojene. Õhk eemaldatakse igal aastal kütteperioodi alguses.

Pärast radiaatori paigaldamist ühendatakse sellega torud. Need valitakse eelnevalt materjali, ristlõike ja pikkuse järgi.

Ühendusskeemid

Radiaatorite ühendamise skeeme on mitu, mis vastavad GOST ja SNiP nõuetele ja standarditele. Neid esindavad järgmised sordid:

• Külgmine ühendus. Iseloomustab maksimaalne soojusülekanne. Selle ühendusega tehakse sisend aku ülaosast ja väljund on samal küljel altpoolt. See on kõige populaarsem ühendusskeem.
• Diagonaalne ühendus. Toodetud märkimisväärsete süsteemimõõtmetega. Vesi siseneb radiaatorisse läbi ülaosa ja väljub altpoolt vastasküljelt.
• Alumine ühendus või "Leningradka". Seda toodetakse väikestes ühe- ja kahekorruselistes majades, samuti põranda alla peidetud torude paigaldamisel. Sellise süsteemi efektiivsus on 5-15% madalam kui külgühenduse korral.

Kui torud on krobelises tasanduskihis, suureneb soojuskadu kokkupuutel betooni ja alumise korruse laekattega.

Samm-sammult installimise algoritm

Pärast kõigi vajalike väärtuste arvutamist ja ühendusmeetodi valimist võite jätkata radiaatorite paigaldamist. Kõik tööd tuleb teha vastavalt SNiP-i nõuetele. Samuti peate järgima tootja juhiseid. Juhiste rikkumisel on oht garantiiteenindusest ilma jääda. Vastavalt eeskirjadele ei pea te paigaldamise ajal seadmetelt kaitsekilet eemaldama. Nii on seade paigaldustööde ajal kaitstud tolmu ja kriimustuste eest.

Ühendamiseks vajalikud elemendid:

• Plastist tüüblitega konksud - vähemalt 3 tükki. Vajalik seinale või põrandale kinnitamiseks.
• 2 parempoolse keermega külgkorki. Neid tähistatakse D.
• 2 vasakpoolse keermega pistikut S-tähega.
• Stub.
• Silikoonist tihendusniit või lina.
• Skeemis nõutavad elemendid on kraanid, ventiilid, ventiilid.
• Torud. Valitakse metall või polüpropüleen. Metalltooteid eristab kõrge kvaliteet, vastupidavus ja pikk kasutusiga. Polüpropüleenist torud on odavamad.

Tööriistad, mida vajate:

• Elektriline puur ja puur. Valitakse vastavalt seina kõvadusele.
• Kruvikeeraja.
• Hoone tase.
• Võti.
• Mõõdulint ja lihtne pliiats.

Küttesüsteemi erinevate osade paigaldamise üldist korda reguleerib ka SNiP.

1. Märgistuste tegemine sulgudele. Seda tehakse tüüblite või tsemendimördi abil. Kokku peab olema vähemalt kolm sulgu.
2. Pistikute, adapterite, Mayevsky kraanide ja muude osade paigaldamine.
3. Radiaatori enda paigaldamine. Selle torud on vaja ühendada küttesüsteemiga.

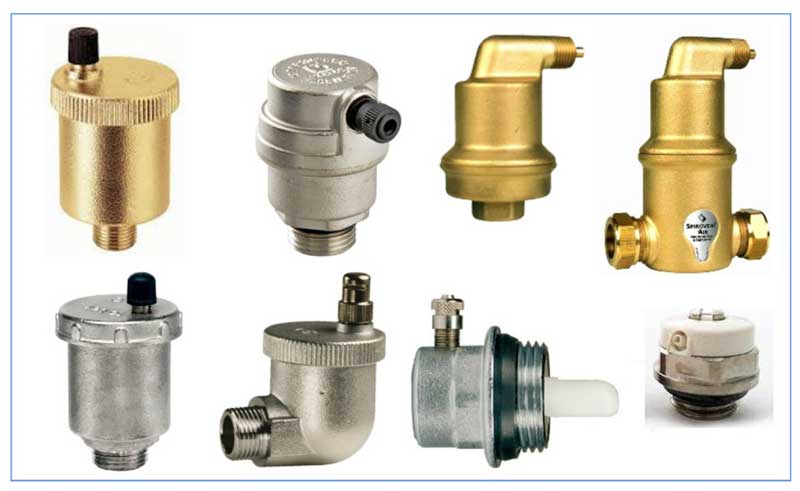

4. Õhutusava paigaldamine. See peaks olema automaatne.
5. Kaitsekile eemaldamine.

Kui need nõuded on täidetud, on süsteemi paigaldus kvaliteetne ja vastupidav.

Kütteringi tõhusaks tööks on oluline ühendus õigesti teha, mis varieerub sõltuvalt kinnitusviisist. Seal on sein ja põrand.

seinakinnitus

Seinakinnitust on lihtsam teha kui põrandale kinnitamist.

Paigaldamine toimub järgmiselt:

1. Paigalduskoha ettevalmistamine. Esiteks ühendatakse küttekontuuri toru. Radiaatoritagune sein tuleb katta fooliummaterjaliga.
2. Klambrite kinnituskoha esialgne märgistus.
3. Kinnituste paigaldamine tüüblite abil. Aku turvaliseks kinnitamiseks peab seina sügavus olema vähemalt 6 cm.
4. Radiaatori paigaldamine klambritele. Seadme kinnitamine ja tasandamine.
5. Ühendus torudega. Kontrollige kõigi ühenduste tihedust.
6. Süsteemi testtöö.

Paigaldamise ajal on oluline aku horisontaalne joondamine. Vastasel juhul koguneb seadmesse õhku, mis vähendab kütte intensiivsust ja põhjustab korrosiooni.

Samuti on oluline järgida aku asukohta. See tuleb paigaldada rangelt akna keskele.

Kinnituselemendid on erinevad. Neid saab valmistada vedrustuste, sulgude ja muude konstruktsioonide kujul. Sõltumata tüübist on neil sama ülesanne - radiaatori turvaline kinnitamine seinale. Klambrite kinnitamise juhised on koos elementidega kaasas.

Põrandakinnitus

Raskeid ja massiivseid radiaatoreid ei saa alati seinale riputada. Mitte iga kinnitusvahend ei talu sellist koormust, seetõttu kasutavad nad põranda paigaldamise meetodit. Selleks kasutatakse spetsiaalseid sulgusid.Need on kallimad, kuid nende paigalduskindlus on suurem kui seinale kinnitatavatel mudelitel.

Põrandale paigaldatud radiaatori paigaldamise etapid:

• Aku kaalu kandmiseks mõeldud sulgude valik.
• Paigaldamine radiaatori jaoks eraldatud aluspinnale. Kinnitamine toimub ankrupoltide abil, mis asuvad seinast vähemalt 6 cm kaugusel. Radiaatori kõrgus põrandast tuleb säilitada.
• Betoonitööde teostamine. Klambrite ja poldipeade aluse täitmine tasanduskihiga.
• Konksude panemine nagidele. Need on reguleeritud soovitud kõrgusele ja kinnitatud poltidega. Kui pakendis on ette nähtud, on paigaldatud metallist kaitsvad tihendid.
• Paigaldamine konksudele aku eelnevalt arvutatud kõrgusele põrandast. Radiaator, nagu seinakinnituse puhul, peab olema horisontaalselt joondatud.

Põrandasüsteemil on oluline eelis. Kogu aku raskus langeb põrandale ega jaotu mööda seina. Põrandast eemaldudes tekib vahe, mis võimaldab õhul ringelda. Tavaliselt kasutatakse seda skeemi raskete malmist kütteradiaatorite jaoks, kuid alumiiniumist või bimetallist seadmeid saab paigaldada ka põrandameetodil.

Sõltumata konstruktsiooni tüübist, akude tüübist ja valitud skeemist on oluline säilitada seina, aknalaua ja põranda vaheline kaugus. Igal juhul on soojusvahetuseks vaja ruumi. Kui te ei järgi kehtestatud nõudeid, väheneb süsteemi efektiivsus ja radiaatorid kestavad vähem kui märgitud periood. Selle tulemusena suurenevad kulud energiale, remonditöödele ja kütteringi komponentide vahetusele.
