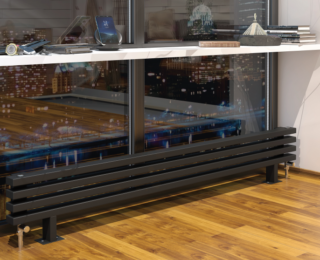

Iga küttesüsteem nõuab ühendusskeemi õiget valikut. See aitab korraldada jahutusvedeliku tõhusamat tarnimist minimaalsete võimsuskadudega. Neile, kes soovivad säilitada ruumi esteetilist välimust selle interjööri harmooniat häirimata ja paigaldamise hõlbustamiseks on soovitatav valida põhjatoitega kütteradiaator, mis on peaaegu alati varustatud sisseehitatud termostaadiga. Seda tüüpi akud on paneel- ja terasakud 1-3 küttepaneeliga.
Millistes küttesüsteemides seda kasutatakse?
Kütteradiaatorite alumist ühendust kasutatakse järgmiste küttesüsteemide jaoks:
- Ühe torujuhtmed. Sel juhul korraldatakse möödaviigujuhtmestik, mis aitab vältida radiaatoriahela ebaühtlast kuumutamist, kus läheduses olevad soojenevad maksimaalselt ja järgnevad ei saa vajalikku soojusvarustust.
- Kahe toruga liinid. Selle valiku puhul kasutatakse "binokli" juhtmestikku, kasutades sulgemis- või juhtventiile.Radiaatorid soojenevad ühtlaselt, seega pole temperatuuri kompenseerimine vajalik.
- Kombineeritud sõlm. Varustatud sisemise möödaviigukanaliga ja paigaldatud nii ühe- kui ka kahetorusüsteemidesse.
Igale radiaatorile tuleb paigaldada õhuava. Madalama ühenduse valikul tuleb arvestada asjaoluga, et soojakadu suureneb keskmiselt 15%.
Eelised ja miinused
Põhjaühendusega kütteradiaatoritel on järgmised eelised:
- materjalide säästmisel on radiaatori ühendamiseks vaja ainult kahte lühikest juhet;
- esteetika ja harmooniline kombinatsioon mis tahes interjööriga, seinast väljuv torujuhe on peaaegu nähtamatu ja disain ei sega põranda puhastamist;
- jahutusvedeliku ühtlane jaotus kogu akus tänu vertikaalse möödaviigu kasutamisele ja võimalusele juhtida veevoolu intensiivsust sulgemis- ja juhtventiilide tõttu;
- mis tahes disainilahenduse rakendamise lihtsus;
- takistusteta juurdepääsu tagamine juhtelementidele ja puksidele;
- põhja kiire kuumutamine.
Lisaks eelistele on põhjaühendusega radiaatoritel mõned puudused:
- ei sobi raskusjõuga kuumutamiseks;
- tuleb paigaldada õhusuunamisventiil;
- vedeliku pidevaks tsirkuleerimiseks on vaja võimendipumpa;
- registrite osade ebaühtlane kuumenemine;
- Torude defektide kõrvaldamiseks on vaja põrandad lahti võtta ja viimistluse terviklikkust kahjustada;
- sõltuvus energiavarustuse olemasolust.
Enne radiaatorite põhjaühenduse valimist peaksite hindama plusse ja miinuseid ning alles seejärel jätkama paigaldusega.
Milliseid radiaatoreid kasutatakse
Madalama ühenduse jaoks peavad radiaatorid vastama teatud nõuetele, kuna sel juhul jaotub jahutusvedelik pidevale tsoonile ja tavalised sektsioonkonstruktsioonid siin ei tööta.
Paneel
Valmistatud alumiiniumisulamitest. Spetsiaalsed U-kujulised uimed suurendavad küttepinda ja soojusülekannet. Esikülg on valmistatud tugeva paneeli kujul. Sellise aku peamised eelised on: kerge kaal, atraktiivsed välised omadused, energiasääst, madal hind, lai valik mudeleid, vastupidavus.
Sotsiaalasutustele: haiglatele, koolidele, lasteaedadele toodetakse siledama pinnaga erivariante, mis hõlbustavad regulaarset hooldust.
Valmistatud profileeritud terasest
Lihtsa disainiga ristkülikukujulised paneelid võivad olla erineva suurusega. Aku koosneb mitmest keevitamise teel ühendatud plaadist, mille sees on vertikaalsed piklikud kanalid, mis on mõeldud kuuma vedeliku ringlemiseks. Soojusülekande suurendamiseks kasutatakse U-kujulist terasribi.
Sellisel akul on mitmeid eeliseid: pikk kasutusiga, üle 25 aasta, ühilduvus enamiku tüüpi kateldega, jahutusvedeliku valikul puuduvad ranged piirangud, esteetika, paigaldamise lihtsus.
Kuna profiilterasest radiaatorid on altid kiirele saastumisele, on soovitatav paigaldada mustusefiltrid paigaldamise ajal paralleelselt.
Disaini ostmisel on oluline võtta tõsiselt katte kvaliteeti, mis peaks valitud proovi hästi kaitsma korrosiooni eest ja säilitama selle esialgsed omadused paljude aastate jooksul intensiivsete termiliste mõjude all, kus maksimaalne temperatuur ulatub 130 ° C-ni.
Kulumaterjalid alumise silmapliiatsi jaoks
- paigaldamine;
- adapterite komplekt;
- pakkimisvahendid;
- jootma varrukad;
- termostaat- ja juhtventiilid;
- keermestatud "Ameerika";
Mayevsky kraana õhu vabastamiseks - sulgventiilid on paigaldatud sisse- ja väljalaskeavasse, mis võimaldavad teil jahutusvedeliku voolu radiaatorisse välja lülitada ja vedeliku voolu intensiivsust reguleerida;
- aku neljandaks sisendiks mõeldud pistik on värvitud valgeks ega riku konstruktsiooni üldist välimust;
- takud või tihenduspasta;
- Mayevsky ventiil on õhuava, mis tarnitakse enamasti koos adapteritega.
Loend sõltub valitud radiaatori tüübist. Kasutatakse ka kinnitusmaterjale konksude, sulgude ja põrandapaigaldiste kujul.
Paigaldusfunktsioonid
Alumisel ühendamisel on kolm meetodit:
- tavaliste põhjaavadega akude kasutamine;
- iseloomuliku disainiga spetsiaalsete radiaatorite kasutamine;
- valitud mudeli allosas olevate komponentide komplekti kaudu.
Paigaldamist saab läbi viia erineval viisil.
Külgmiste väljalaskeavadega
Torud asetatakse altpoolt põrandakatte sisse või põranda kohale. Radiaator on paigaldatud seinale ja sellega on ühendatud torustik. Demonteerimisprotsessi hõlbustamiseks paigaldatakse mõlemale küljele sulgeventiilid.
Adapteriga
Kui torujuhet ei ole võimalik mõlemalt poolt akuga ühendada, kasutatakse adapterit, mis torgatakse altpoolt auku ja peale asetatakse korrosioonivastaste omadustega toru.
Voolu pikendajaga
Seda tüüpi paigaldus ei ühildu gravitatsioonisüsteemidega. Voolu pikendaja on paigaldatud kütteseadme alumisse auku. Sel juhul pole mudeli ülemisele osale pistikupesasid ette nähtud.
Kõige optimaalsem põhjaühendus on altpoolt paigaldamine, selleks ostetakse spetsiaalne radiaator, mis on juba varustatud termostaadiga, kaks soovitud suunaga toru ja voolusuunaadapteri sisseviimise võimalus.
Mis tahes ühendusmeetodi puhul peaks aku asuma 10 cm kaugusel põrandast, aknalauast ja 5 cm kaugusel seinast. Sõltuvalt paigutusest paigaldatakse torustik põranda alla, seina sisse, põrandakatte ja radiaatori vahele. Valitud paigaldusviis ei mõjuta kütte efektiivsust.
