Kuidas kütteradiaatorit korralikult kronsteinile riputada

Radiaatori kvaliteetseks tööks peate valima õiged klambrid. Kinnitusvahendeid on palju. Kõik need erinevad disaini tüübi, paigaldusmeetodi ja funktsionaalsuse poolest. Mõned on valmistatud spetsiaalselt konkreetse disaini jaoks.

Aku paigaldamise tüübid

Küttesektsioonide kinnitamise konstruktsioonid jagunevad tavaliselt kahte tüüpi. Igaüks neist täidab oma funktsiooni ja seda kasutatakse individuaalsetes tingimustes.

Seinakinnitused kütteradiaatorite jaoks peetakse neid üsna usaldusväärseks, tingimusel et vahesein on normaalse tugevusega. Selliste kinnitusdetailide loend sisaldab:

• Ankruklambrid. Need on pikad ja lühikesed, olenevalt paigaldatava küttekeha suurusest ja kaalust.
• Spetsiaalsed elemendid, millel on võimalus aku kõrgust reguleerida. Disain sisaldab spetsiaalset plaati ja liikuvat mehhanismi.
• Müravastased hoidikud. Disain on standardse välimusega ja sellel on kummeeritud osad. Nende abiga neeldub radiaatoritest ja seintest lähtuv müra ja vibratsioon.
• Nurgakinnitused. Need on väikesed metallkonstruktsioonid, mis on ette nähtud väikese massiindeksiga väikese suurusega akude paigaldamiseks.

Põrandaklambrid kütteks kasutatakse üksikutel juhtudel radiaatoreid. Näiteks kui akut ei ole võimalik seinale kinnitada ruumi ehituslike iseärasuste tõttu. Nende üksikasjade hulgas on järgmised:

• Seisab taldadega. Need on mõeldud rasketele radiaatoritele ja kruvitakse pikkade tüüblitega otse põranda külge.
• Täiendavad põrandakinnitused, mida kasutatakse juhul, kui seinakinnitustest ei piisa aku hoidmiseks.
• Riiulid regulaatoriga ja ilma. Nende disain pakub konkse, mis on kinnitatud mitte ainult põrandale, vaid ka seinale.
• Detailid tavalise laia tallaga statiivi kujul. Need ei ole põranda külge kinnitatud. Kasutatakse väikeste küttekehade jaoks.

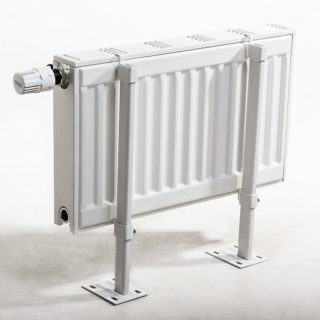

• Statiivihoidjad. Mugav, stabiilne põrandaklamber. Seda kasutatakse sageli juhul, kui radiaator tuleb paigaldada vaheseinast eemale.

Põrandakonstruktsioone kasutatakse ka siis, kui ruumis on panoraamaknad või seinad on kipsplaadist. Sellised elemendid ei talu radiaatoreid.

Paigalduskoha märgistamine

Enne radiaatorite kinnituse ostmist peate otsustama, millist meetodit kinnitamiseks kasutatakse. Pärast seda alustavad nad märgistamist, võttes arvesse SNiP-i nõudeid.

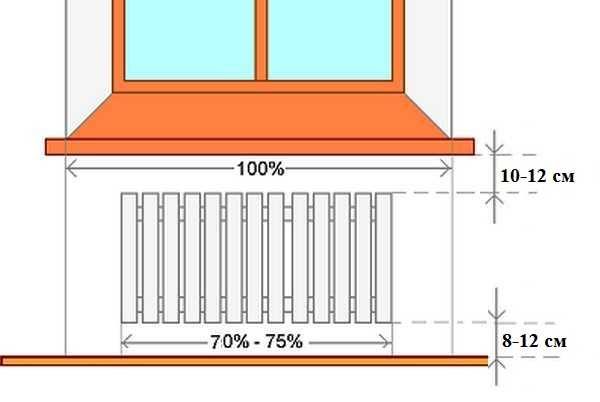

• Seinale paigaldatava radiaatori paigaldamisel tasub arvestada, et selle keskpunkt peaks asuma aknalaua keskel. Lubatud viga ei ületa 20 mm.
• Soovitatav on osta radiaatoreid, mille mõõtmed vastavad 75% aknalaua pikkusest.

• Kaugus põrandakattest aku põhjani peab olema vähemalt 60 mm.Seda on oluline enne kronsteini paigaldamist märgistamisel arvestada.
• Seina ja radiaatori vahele peab jääma vahe. Eeldatav kaugus 30-50 mm.
• Aknalaua ja radiaatori vahe peab olema vähemalt 50 mm.
• Kinnitusdetailide arv tuleks valida sõltuvalt sektsioonide arvust. Näiteks 8 tüki jaoks piisab, kui asetada kaks kronsteini ülaosas ja üks alla. Kinnituse tüüp võib olla mis tahes.

Põrandaradiaatori aku paigaldamisel tehakse märgistus lõplikule või karedale pinnale. Aku mahutamiseks kuuesse sektsiooni vajate kahte klambrit. Mida suurem on sektsioonide arv, seda rohkem kinnitusi.

Pärast kõigi paigutusstandardite kaalumist hakkavad nad joonistama abijooni.

1. Olles valinud akna keskosa, tõmmake vertikaalne joon aknalauast põrandani.
2. Kui on alumine juhtmestik, tehke aku ülemine joon mööda seda.
3. Kui on olemas täiendav külgmine juhtmestik, tehke veel üks horisontaaljoon, millest saab radiaatori alumise osa piir.

Kasutades neid jooni juhendina, paigaldatakse sulgud. Alumise ja ülaosa vaheline kaugus peab olema vähemalt 300 mm. Kaugus seinast istmeni on 80 mm. Selle tulemusena ei tohiks hoidikule paigaldatud aku aknalaua servast hõivata rohkem kui 130 mm ruumi.

Põrandahoidikutele saab paigaldada mis tahes seinale paigaldatava radiaatori aku. Sel juhul peaks kõrgus põrandast kütteseadmete keskkohani olema 140-190 mm.

Kuidas radiaatorit kronsteinile riputada

Radiaatorite paigaldusmeetodid varieeruvad sõltuvalt valitud aku tüübist. Igal valikul on oma samm-sammult juhised.

Sageli malmist radiaatorid paigaldatud akna alla. See võimaldab saavutada korraliku õhuringluse kogu ruumis.

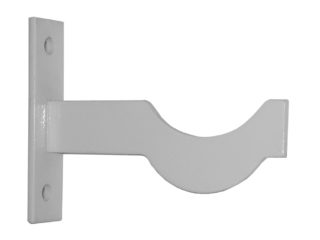

1. Kõigepealt määratakse kindlaks punktid, kuhu tuleks kinnitused paigaldada. Malmradiaatori kronstein peaks asuma täpselt kohas, kus malmradiaatori sektsioonid on omavahel ühendatud.
2. Kinnitage malmist akude kronstein 2-3 mm kütte sisselasketoru sektsiooni keskpunktist kõrgemale aku sisse. Kõik kinnitusdetailid paigaldatakse samal viisil.
3. Alumised hoidikud paigaldatakse sama tehnoloogiaga.
4. Selleks, et sulgud saaksid seinaga tihedalt nakkuda, on vaja esmalt puurida vajaliku pikkusega auk, mille läbimõõt on 1–1,5 mm väiksem kui kinnitusdetaili keerme läbimõõt.
5. Ettevalmistatud aukudesse sisestatakse tüüblid, millesse seejärel kruvitakse keermestatud klambrid.
6. Kui olete veendunud, et paigaldatud elemendid on töökindlad, riputage malmradiaator. Pärast seda, kui see on kindlalt soontesse kinnitatud, võite alustada küttekommunikatsiooni jootmist.

Terasest patareid paigaldatakse seina- ja põrandaklambritele. See töö toimub etapiviisiliselt.

1. Avad valmistatakse ette ja nendesse keeratakse isekeermestavad kruvid. Korgi ja seina vahe peaks olema 3-5 mm.
2. Järgmisena riputatakse sulgud seinale, mille järel kruvid kruvid kinni kuni peatumiseni.
3. Radiaator on riputatud seinakinnituste külge.
4. Põrandaklamber on paigaldatud ja reguleeritud akule.

Pärast aku paigaldamist jootke torud ja täiendavad radiaatorielemendid - termostaadid, regulaatorid.

Eramajades on tavaks paigaldada terasest kütteradiaatorid pikkadele metallklambritele. Need on mõeldud nii alumiseks kui ka ülemiseks fikseerimiseks. Paigaldatakse isekeermestavate kruvide abil seinale.

U alumiiniumist patareid Otse korpusel on spetsiaalne hoidik. Sageli on kaasas sulgud. Radiaatori seinale riputamiseks peate:

1. Mõõtke akna keskosa ja korreleerige see kütteseadme aksiaalse osaga.
2. Asetage piirded lihtsa pliiatsiga seinale vastavalt konstruktsiooni mõõtmetele.
3. Astuge aku servadest kaks sektsiooni tagasi, märkige läbitud vahemaa ja kandke see radiaatori joonistatud piirilt seinale.
4. Puurige näidatud kohtadesse augud ja seejärel kinnitage kronsteinid neisse.
5. Pärast seda akud riputatakse ja ühendatakse üldise küttesüsteemiga.

Enne paigaldamist bimetallist radiaator Kindlasti paigaldage seinale kronsteinid, mis toetavad küttekonstruktsiooni raskust. Siin on oluline järgida järgmisi reegleid.

1. Radiaatori ja seina vaheline kaugus peab olema vähemalt 50 mm.
2. Konstruktsioon on riputatud väikese kaldega ettepoole, kinnitused paigaldatakse sarnaselt.
3. Pistikud peavad asuma süsteemi torudega täpselt samal tasemel.

Kalle on tehtud selleks, et vältida õhutamist bimetallradiaatorites. Sellisel juhul jääb paigalduspõhimõte samaks, mis teiste akude puhul.

Mitu sulgu on vaja?

Kinnitusdetailide arv arvutatakse, võttes arvesse radiaatori sektsioonide arvu.Patareid koosnevad tavaliselt kuuest sektsioonist, seega vajate mõlemal küljel (all ja ülemine) kahte klambrit.

Kinnituse valimisel tuleb arvestada radiaatori kaaluga. Pärast riputamist ei tohiks see ettevalmistatud augus painduda ega rippuda. Kui seinad ei võimalda küttekehade usaldusväärset fikseerimist, on parem kasutada põranda paigaldamise võimalust.
