Kuidas ühendada boiler oma kätega küttesüsteemiga

Katla saate kodus ise ühendada. Seadmete paigaldusviis sõltub sobivat tüüpi tooraine kasutamisest ja valitud küttesüsteemist.

Küttesüsteemide tüübid

Seadme õigeks ühendamiseks on vaja uurida küttesüsteemide peamisi tüüpe.

Avatud tüüp

Sellistel süsteemidel on üsna lihtne disain. Need koosnevad paisupaagist, torudest, boilerist ja radiaatorist. Aluseks on paisupaak, mis soojendamisel säilitab liigse vee.

Süsteem ei kasuta pumpa. Paak ei ole täielikult suletud, mis viib vee aurustumiseni ja vajaduseni selle taset täiendada. Vedelik ringleb torudes aeglaselt, mistõttu töötamise ajal tuleb torusid soojendada järk-järgult.

Kui süsteem talvel ei tööta, lastakse vesi ära, et vältida torude külmumist. Katel on paigaldatud maja madalatesse kohtadesse ja paisupaak on paigaldatud kõrgele. Paigaldamiseks on vaja vähe osi ja kinnitusvahendeid.

Suletud tüüp

Suletud tüüpi küttesüsteemid on hermeetiliselt suletud, nii et vee aurustumine on välistatud pumba abil. Ahel sisaldab torusid, radiaatoreid, boilerit, paisupaaki ja pumpa.

Tööpõhimõte põhineb paisupaagi ventiili avamisel temperatuuri tõusuga ja liigse jahutusvedeliku eemaldamisel. Pärast küttetemperatuuri langemist pumpab pump liigse vedeliku tagasi torudesse.

Süsteem hoiab rõhku rangelt kehtestatud piirides.

Paigaldusskeemid

Küttepatareide paigaldusskeemid on esitatud 5 ühendusviisis:

• ülemine valik hõlmab vedeliku tarnimist või tühjendamist ainult radiaatori ülemisest punktist;
• alumist ühendusmeetodit iseloomustab vedeliku vool otse allpool asuvast pistikust;
• ühepoolne tarnimine toimub ülaosa kaudu ja selle väljalaskeava altpoolt on ainult toru ühel küljel;
• diagonaalühendus tehakse siis, kui sooja vett tarnitakse ülalt ja tühjendatakse alt, kuid aku tagaküljelt;
• Kohtahelat kasutatakse harva, kuna selle rakendamine nõuab spetsiaalset radiaatorit - jahutusvedeliku sisse- ja väljalaskeava paigaldamist aku neljast nurgast.

Süsteem ühendatakse alles pärast kõigi omaduste esialgset arvutamist, mis tagavad seadme normaalse töö.

Kuidas üksusi ühendada

Ühendusprotsess sõltub katla tüübist, mis kasutab maja kütmiseks teatud tüüpi toorainet: maagaas, elekter, tahke kütus).

Gaasikatelde paigaldus

Toorainena gaasi kasutavad katlad on erakinnistutele tulus valik. Üksused tuleb valida, võttes arvesse teatud tegureid:

• hind ja tootja;
• tarbitud võimsus;
• ahelate arv;
• tarnepõhimõte (põrand või sein);
• jäätmete tooraine puhastamise meetod.

Gaasipaigaldised on varustatud põleti, paisupaagi, pumba, manomeetri, termomeetri, soojusvaheti ja heitgaaside eemaldamise süsteemiga.

Gaasikatel tuleb ühendada eraldi ruumis, kus on korstna ja vooluventilatsioon.

Vajalikud tööriistad:

• keevitusmasin;
• puur koos puuride komplektiga;
• kruvikeerajad;
• käärid metalltoodete lõikamiseks;
• hoone tase;
• must marker, mõõdulint.

Protseduur viiakse läbi ettevalmistatud tasasel kohal. Turvalisuse huvides asetatakse pinnale raualeht. Kõigepealt ühendage korstnat ja kontrollige tõmmet.

Korter on ühendatud ühise küttesüsteemiga. Torujuhtme tagaküljele on paigaldatud spetsiaalne kaitsefilter ummistumise vastu. Veevarustus on paigaldatud ruumi sissepääsule võimalikult lähedale.

Veetorustikud peavad olema varustatud sulgeventiilidega (ventiilid) demonteerimiseks ilma vett tühjendamata.

Gaasiseadmete paigaldamine on kooskõlastatud vastavate järelevalveasutustega ja seda kontrollib kvalifitseeritud spetsialist.

Tahkekütuse seadmete ühendamine

Tahkekütuse katlad paigaldatakse kõige sagedamini elamutesse, kus puudub juurdepääs gaasitorustikule. Nende tooraineks on kivisüsi ja küttepuud.Disainilt meenutavad need ahjusid, mis on varustatud kaasaegsete paigaldustega ja vastavad kõigile vajalikele nõuetele.

Nende seadmete katlaruumis peavad olema korralikult krohvitud seinad, ventilatsioon ja kaitsekate.

Katel on paigaldatud horisontaalselt tasasele pinnale. Vundamendi kõrgus on aluspinnast 15 cm, toormaterjalide põletamise ruum on vähemalt 50 cm.

Vajalikud tööriistad:

• kuulkraan läbimõõduga 50 mm 2 tükki;
• sõita 2 tükki;
• kaitseklapp;
• rõhuregulaator (manomeeter);
• automaatne õhu eemaldamine;
• kuulkraan 15 mm (läbimõõt) 2 tk;
• terasühendus (läbimõõt 50 mm) 3 tk;
• painded (57*3,5 mm);
• üleminekud (57*32 mm) seinaga 3 mm;
• siibriga korsten;
• toru (57*3,5 mm);
• temperatuurikindel hermeetik;
• spetsiaalne mähis;
• tsirkulatsioonipump.

Protseduuri läbiviimise algoritm:

1. seadme paigaldamine otse vundamendile;
2. küttetorude ühendamine kraanide ja spetsiaalse mähise abil;
3. maanduse ja elektrivõrguga ühendamise tagamine;
4. turvasüsteemi paigaldamine (rõhureguleerimine, õhutus, kaitseklapp);
5. korstna kokkupanek ja vuukide tihendamine hermeetikuga;
6. akude täitmine veega;
7. vajalike elementide (siiber, restid) asukoha kontrollimine;
8. esimene virn küttepuid.

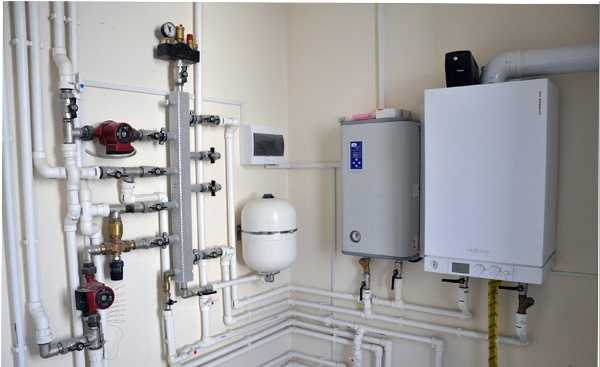

Elektriboilerite paigaldus

Elektrikatelde peamine eelis on põlemisproduktide puudumine nende töö ajal. Kuid seda tüüpi küte on kallis, kuna eramaja elektritarbimine on üsna kõrge.

Katelde tüübid liigitatakse vastavalt küttetüübile:

• PETN - etüleenglükoolil põhineva destilleeritud vee või antifriisi vedelikuga mahuti olemasolu;
• induktsioon – elektromagnetilise induktsiooni baasil töötavad seadmed;
• elektrood - teatud soolade kontsentratsiooniga vee soojendamine takistuse tekitamisega.

Nende seadmete ühendamiseks ei ole vaja korstnat ega eriasutuste luba. Skeem hõlmab torujuhtmele temperatuuriandurite, kütteradiaatorite, äravoolu- ja sulgeventiilide, paisupaagi ja tsirkulatsioonipumba paigaldamist.

Tavaliseks tööks on vaja pingestabilisaatorit. Paigaldamise ajal on oluline veevarustus täielikult isoleerida, kuna võib tekkida lühis ja tuleohutuse rikkumine majas.

Tuleb järgida ohutusmeetmeid (kaitselüliti paigaldamine, maandus). Kaabel on paigaldatud kaabelkanalisse, seadmed on suletud spetsiaalse korpusega. Katel peab olema hästi vundamendi külge kinnitatud.

Kaheahelaliste katelde ühendamine

Kaheahelalise katla ühendamisel peate tähelepanu pöörama selle seadme konstruktsioonile. Kaks ahelat töötavad üksteisest sõltumatult ning tagavad maja soojuse ja sooja veevarustuse.

Kaks soojusvahetit (peamine ja lisa) soojendavad samaaegselt vett kütteks ja koduseks kasutamiseks. Kahekontuurilise katla ühendusskeem nõuab gaasiteenistuse kinnitatud dokumentatsiooni.

Vajalikud tööriistad kahekontuurilise gaasikatla ühendamiseks küttesüsteemiga:

• tase, klambrid, tüüblid ja kruvid seadme kinnitamiseks;
• eemaldatav ühendus DN15 “Ameerika” pool tolli;
• kuulventiilid, ¾-tolline Ameerika pistikühendus;
• painded, mutrid, liitmikud (tee, haakeseadis, küünarnukk);
• tihendusniidid, pasta, takud, fuumlint;
• magnetiga kareda vee puhastamiseks mõeldud filter, mis kaitseb soojusvahetit soola kogunemise eest;
• kaitselüliti tüüp 2A, kaabel või pistikupesa vooluvõrku ühendamiseks;
• torud korstna vooluringi ja paigaldamise jaoks;
• lisatööriistade komplekt: võtmed, kruvikeerajad, rauasaag lõikamiseks, keermelõikur, puur, viil.

Kõige sobivam koht seadme ühendamiseks on eraldi ruum, mis vastab kehtestatud standarditele. Seinapaigaldisi saab paigaldada isegi elutuppa.

Seinakatelde ühendamisel kasutatakse kandvaid seinu, mis on kõige parem paigaldada mittesüttivale alusele (betoon, savi või metall). Seade peab olema vabalt ligipääsetav. Ruumis on hea õhuringlus.

Paigaldamise etapid:

• seadme kinnitamine kinnitusmalli, kronsteini, kruvide ja tüüblite abil;
• seinakaitse mittesüttivate materjalidega (basaltpapp, mineraliit, asbest, katuseteras);
• korstna asukoha märgistamine ja seadmete paigaldamine;
• seadme paigaldamisel kasutatakse "Ameerika" eemaldatavate ühenduste abil ainult kuulventiile, mis võimaldab tulevikus katla ilma suuremate raskusteta eemaldada;
• torude pikkuse määramine katla ühendamiseks süsteemiga, keermete valmistamine, torustik, kõigi vajalike osade kogumine;
• jämeveefiltri paigaldamine;
• sulgeventiilide paigaldamine katla väljalaskeavasse;
• sulgeventiili paigaldamine torule, mis varustab kuuma vett;
• seadme ühendamine elektrivõrku (2Am kaitselüliti või üksiku pistikupesa varustus kaabelühendusega läbi kaitselüliti);
• korstna paigaldus.

Katel peab asuma gaasitorustikule võimalikult lähedal ja ühendatud torude kaudu ohutuks tööks. Pärast kõigi ülaltoodud toimingute sooritamist tuleb järgida järgmisi punkte:

• tehniliste kirjelduste ja asjakohaste lubade ning projekteerimisdokumentide hankimine (ploki skeem, paiknevad kommunikatsioonid);
• gaasispetsialisti kutsumine ja katla ühendamine ühistrassiga;
• seadme edasiseks kasutamiseks loa saamine.

Katelde ühendamisel küttesüsteemide käivitamiseks on oma omadused, mida tuleb enne protseduuri otsest rakendamist arvesse võtta. Enamasti vajate abi ja nõu spetsialistidelt.
