Isoleerimata torustikud, mis asuvad maapinnast kõrgemal või maa all, kuid mitte piisavalt sügaval, on talvel vastuvõtlikud külmumisele. Tagajärjed on vältimatud: tehnovõrgu ummistus, torude lõhkemine, seadmete rike. Neid probleeme saab kergesti ära hoida, kui valite ja paigaldate soojusisolatsiooni õigesti. Torude isolatsiooni kestad sobivad selleks otstarbeks optimaalselt. Seda on lihtne paigaldada ja see hoiab ära külmumise.
Torude isolatsiooni kestadele vajalikud omadused ja nõuded
Torude kest on silinder, mis on ühelt poolt lõigatud, või segmendid, mis on omavahel ühendatud vastavalt keele ja soone põhimõttele. Isolatsiooni ilma soonteta saab kinnitada klambrite, traadi või liimiga. Pärast kinnitamist moodustatakse toru pinnale kaitseümbris.
Kumerad elemendid on ette nähtud teede, okste, painde ja ühendusnurkade isoleerimiseks. Korpuse ühendamiseks piki selle pikkust kasutatakse eraldi kujuga elementi - haakeseadist.
Selline sidekaitse ei isoleeri, kuid väldib kõrgetest ümbritseva õhu temperatuuridest tingitud soojuse hajumist või kuumenemist.
Kest peab vastama torujuhtme läbimõõdule, millele see paigaldatakse. Materjal, millest isolatsioon on valmistatud, peab olema vastupidav madalatele ja kõrgetele temperatuuridele.
Põhinõuded torude soojusisolatsioonile:
- pikk kasutusiga;
- lihtne paigaldamine;
- madal soojusjuhtivus;
- vastupidavus mehaanilisele pingele;
- kaitse juhuslikust puudutamisest tingitud põletuste eest;
- bioloogiline ja keemiline passiivsus;
- võime säilitada konstantset jahutusvedeliku temperatuuri.
Erinevatel materjalidel on üksteisest erinevad omadused. Võttes arvesse isolatsiooni paigaldamise tingimusi, saate valida sobivate parameetritega torudele kesta.
Soojusisolatsioonimaterjalid kestade tootmiseks
Kaasaegsete isolatsioonimaterjalide valik vastab täielikult loetletud nõuetele. Torude isolatsiooni kestad on valmistatud järgmistest materjalidest:
- polüuretaanvaht;
- vahtpolüstüreen;
- basalt isolatsioon;
- vahustatud polüetüleen;
- sünteetiline kumm.
Isolatsioon on isoleeritud, et kaitsta mehaaniliste kahjustuste eest ja suurendada isolatsiooni efektiivsust:
- foolium;
- klaaskiud ja klaaskiud;
- tsingitud ja roostevaba teras.
Polüuretaanvaht
Polüuretaanvaht on peene mulliga suletud raku struktuuriga materjal. See sisaldab ligikaudu 95% suletud rakke.Torude PPU kestal on järgmised tehnilised omadused:
- madal soojusjuhtivus (0,037-0,042 W/m2*K);
- suur tihedus (40-60 kg/m3);
- ei ima vett (1,5-3%);
- töötemperatuuri vahemik: -180°C kuni +130°C.
Enne polüuretaanvahust kesta paigaldamist torude isolatsiooniks tuleb terastorustikku töödelda korrosioonivastaste ühenditega, sest temperatuuride erinevusest tekkiv kondensaat jääb kesta alla ja põhjustab korrosiooni.
Täiendavate elementide abil fikseerimine viib õmbluste moodustumiseni, mille tõttu soojuskadu suureneb. Segmentide sujuvaks ühendamiseks kasutatakse polüuretaanliimi, on soovitatav täita vaba ruum polüuretaanvahuga.
Vahtpolüstüreen
Vahtpolüstüroolist kestasid kasutatakse peamiselt maa sees asuvate ventilatsiooni-, veevarustus- ja kanalisatsioonitorustike isoleerimiseks, kuna materjalil on madal vastupidavus ultraviolettkiirgusele. See põhjustab struktuuri hävimist. Õhukommunikatsioonide isoleerimisel on vaja kest millegagi mähkida või värvida.
Eelised:
- ei ima niiskust;
- on vastupidav biokeemilistele mõjudele;
- talub märkimisväärset staatilist koormust.
Vahtpolüstüreeni puudused:
- tuleoht;
- ei talu mehaanilist pinget.
Vahtpolüstüreeni töötemperatuuri vahemik on -50°C kuni +80°C.
Basalt isolatsioon
Väliste torustike isoleerimiseks on soovitatav kasutada basaltkest.Selle peamiseks puuduseks on kõrge veeimavus, mida ei saa kompenseerida isegi hüdrofoobsete immutuste abil. Kui kest on märjaks saanud, kaotab see täielikult oma soojusisolatsiooni omadused. Töötemperatuuri vahemik: -40°C kuni +74°C.
Eelised:
- kerge kaal;
- Tuleohutus;
- UV-vastupidavus;
- keskkonnasõbralikkus;
- bioloogiline stabiilsus.
Puudused: kasutatakse ainult plasttorude isoleerimiseks.
Basaltvillast kesta õmblused on soovitatav liimida tugevdatud teibi või ehitusteibiga ja seejärel värvida.
Vahustatud polüetüleen
Vahtpolüetüleenist kest on painduv ja kerge materjal 1,2 või 2 m pikkuse piluga silindri kujul. Töötemperatuuri vahemik on -40°C kuni +95°C. Materjali erilise plastilisuse tõttu on soovitatav kinnitada plastikust või metallist pingutusklambritega.
Eelised:
- suhteliselt madal hind;
- omab auru-, müra- ja soojusisolatsiooni omadusi;
- vastupidavus agressiivsele keskkonnale;
- kaitseb korrosiooni tekke eest;
- keskkonnasõbralikkus.
Puudused: imab niiskust.
Suure veeimavusastme tõttu on vaja kest vahustatud polüetüleenist hüdroisolatsiooni teha.

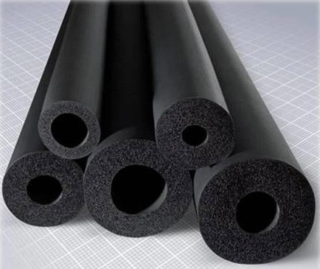

Sünteetiline kumm
Sünteetiline kautšuk on oma tööomaduste poolest paljudest materjalidest parem. Sellest materjalist soojusisolatsioonikest toodetakse pikisuunalise lõikega silindritena, mille saab paigaldada, pannes korpuse torujuhtmele ja liimides piki lõiget.
Eelised:
- UV-vastupidavus;
- vastupidavus agressiivsele keskkonnale;
- minimaalne veeimavustase;
- tõhus isolatsioon;
- aurutihedus;
- pikk kasutusiga;
- vastupidavus mehaanilisele pingele.
Välimuse parandamiseks värvitakse isolatsioon.
Mõõtmed ja läbimõõdud
Korpust kasutatakse maapealsete ja maa-aluste kommunikatsioonide soojusisolatsiooniks. Kaitseümbris on moodustatud kahest või enamast omavahel ühendatud segmendist. Mida suurem on kesta läbimõõt, seda rohkem on segmente. Korpus on valmistatud pehmest ja painduvast materjalist, näiteks vahtpolüetüleenist, ja seda saab valmistada pikisuunalise läbilõikega silindri kujul. Suhteliselt tihedast materjalist kestad, mis on mõeldud väikese läbimõõduga torudele, kuni 2 tolli, koosnevad poolsilindrilistest segmentidest. Kui toru läbimõõt on 2–3 tolli, on juba 3 segmenti Suurema läbimõõduga torude jaoks kavandatakse veerandringi segmentidest koosnevad kestad.
Korpuse siseläbimõõt peab ühtima toru välisläbimõõduga.
Isolatsiooni paksus, millest kest on valmistatud, varieerub vahemikus 9 kuni 90 mm. Suurema läbimõõdu ja paksusega isolatsioon maksab rohkem. Selle parameetri põhjal valitakse kest, võttes arvesse soojusisolatsiooni efektiivsuse nõudeid.
Pikkusmõõtmed jäävad samuti vahemikku 1–2 m. Viimase omaduse määrab transportimise, valmistamise ja paigaldamise lihtsus.
Torude isolatsiooni kestade eelised
Torude isoleerimiseks sobivad kõige paremini polüuretaanvahust kestad. Seda isolatsiooni iseloomustavad mitmed eelised:
- korduvkasutatav;
- vastupidavus suurest tihedusest ja keemilisest koostisest tingitud mehaanilistele, bioloogilistele, keemilistele ja atmosfäärimõjudele, sealhulgas vastupidavus närilistele ja kahjuritele;
- vastupidavus;
- lihtne ja kiire paigaldamine mis tahes temperatuuril;
- Paigaldamise võimalus ilma täiendavaid kinnitusvahendeid kasutamata;
- keskkonnasõbralikkus;
- kiire demonteerimine, kui torujuhtme lõigu remont on vajalik;
- kasutamine maa-aluste ja maapealsete kommunikatsioonide isoleerimiseks;
- ei koorma struktuuri;
- näitab inertsust seente ja hallituse suhtes;
- kerge kaal;
- madal soojusjuhtivuse koefitsient;
- müra isolatsiooni omadused.
Torujuhtme temperatuuridel üle +150°C isolatsioon koksiseerub. Lisaks hävib see ultraviolettkiirte mõjul, seega on õhuliinide kommunikatsioonide isoleerimise vajalik tingimus kaitsekatte olemasolu.
Paigaldamise ja kasutamise põhitõed
Enne kesta paigaldamist tuleb torusid kontrollida, et vältida lekkeohtu. Seejärel tuleb torujuhe korrosioonijälgedest puhastada ja kaks korda kruntvärviga katta.
Isolatsioonisegmendid tuleks paigaldada pikiõmblustega 5-10 cm võrra. Suurema isolatsioonikvaliteedi tagamiseks tuleks vuugid teibida fooliumi või tavalise teibiga.
Pärast torujuhtme katmist kaitseümbrisega kinnitage isolatsioon klambrite, traadi või teraslindiga. Seejärel mähitakse kesta peale katusematerjal, klaaskiud või katusepapp, kui tehase kaitsekiht puudub. Kaitse on kinnitatud ka plastikust või metallist klambritega. Vuugid kaetakse soojuskadude vähendamiseks liimiga.
8-tunnise tööpäeva jooksul saavad kaks inimest soojustada kuni 150 m torustikku.
Kohaldamisala
Vahtpolüuretaanist või muust materjalist torude isoleerimiseks mõeldud kestasid kasutatakse torujuhtme sees ringleva keskkonna konstantse temperatuuri hoidmiseks, et kaitsta inimesi põletuste eest toru kõrgel või madalal temperatuuril. Seda materjali kasutatakse isolatsiooniks:
- kanalisatsioonitorud;
- jahutusliinid;
- sooja ja külma veevarustusvõrgud;
- keemilise sünteesi süsteemid;
- nafta- ja gaasitööstuse torujuhtmed.
Suur kiirus ja paigaldamise lihtsus eristavad kesta muude vormiteguritega isolatsioonimaterjalidest. Tänu kõrgele isolatsioonitõhususele, keskkonnasõbralikkusele ja kasutusmugavusele on torude isolatsiooni kestad populaarsed avalikus ja eraehituses ning tööstuses.
