Ühtlane soojusjaotus on küttesüsteemi projekteerimisel üks määravatest eesmärkidest. Selle lahendamiseks saab kasutada mitmeid meetodeid. Siiski jääb kõige produktiivsem kollektor oma kätega maja soojendamiseks: diagrammid, sordid ja õige paigaldus aitavad seda praktikas rakendada.
Kollektorkütte omadused
Peamine erinevus kollektori ja traditsiooniliste jahutusvedeliku jaotusmeetodite vahel on voolude jagamine mitmeks sõltumatuks kanaliks. Sel juhul kasutatakse erinevat tüüpi küttekollektoreid, mis erinevad konfiguratsiooni ja suuruse poolest.

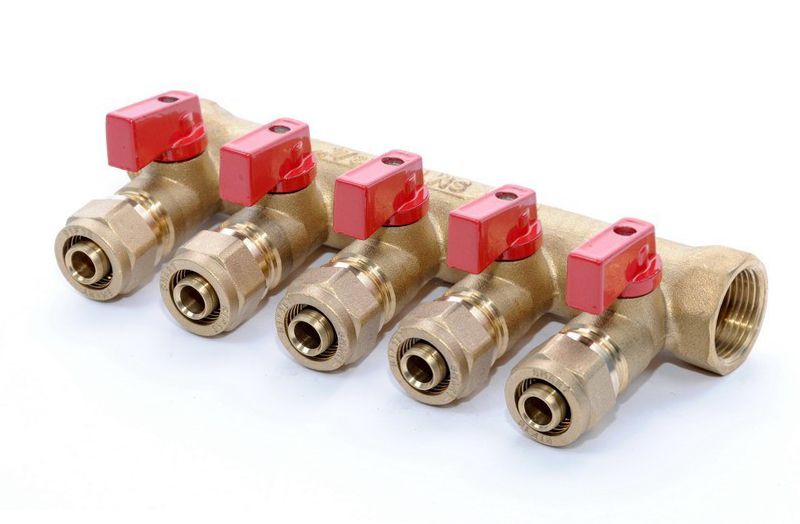

Jaotuskammi (nii nimetatakse mõnikord keevitatud küttekollektorit) konstruktsioon on üsna lihtne. Nelinurksesse või ümmargusse torusse paigaldatakse mitu toru, mis on ühendatud eraldi küttekontuuridega. Kollektor ise on ühendatud tsentraalse torustikuga.
Tulevikus saate sulgeventiilide abil reguleerida jahutusvedeliku voolu taset üksikutesse soojusvarustusahelatesse.Sel juhul saate oma kätega teha kütte jaotuskollektori või osta valmiskonstruktsiooni.
Jaotuskammi abil soojusvarustuse tööomadused on järgmised:
- Ühtlane hüdraulika ja temperatuurijaotus. Isegi kõige lihtsam kahe või nelja ahelaga rõngasküttekollektor suudab süsteemi tõhusalt stabiliseerida;
- Soojusvarustuse töörežiimide reguleerimine. Seda tehakse spetsiaalsete komponentide - vooluhulgamõõturite, segamissõlmede ja termostaatide abil. Kuid enne nende paigaldamist on vaja küttekollektorit õigesti arvutada;
- Süsteemi hooldatavus. Remondi- või hooldustööde tegemiseks ei pea kogu maja küttevarustust välja lülitama. Piisab, kui esmalt paigaldada küttekollektor koos voolumõõturitega ja sulgeventiilide abil sulgeda kuuma vee vool teatud ahelasse.
Kuid kollektorite abil kütmisel on mitmeid puudusi. Esiteks on see torude suurenenud tarbimine. Hüdraulilise takistuse suurenemine kompenseeritakse tsirkulatsioonipumba paigaldamisega. See on paigaldatud süsteemi igale jaotuskammile. Samuti saab terasest küttekollektorit kasutada ainult suletud süsteemides.
Jahutusvedeliku kollektiivne jaotamine on oluline suure pindalaga majade jaoks. Nii kompenseeritakse klassikalistele kahetoru- ja ühetoruskeemidele omane kuuma vee järkjärguline jahutamine.
Küttekollektorite tüübid
Enne küttesüsteemi kollektori valmistamist oma kätega peate otsustama selle funktsionaalse koormuse üle. Seda disaini saab paigaldada mitmesse soojusvarustuskohta.Sellest sõltuvad selle konfiguratsioon, üldmõõtmed ja töö automatiseerimise tase.
Enne küttekollektori kokkupanekut arvutatakse see välja ja määratakse paigalduskoht. Tegelikult vajab süsteem töötamiseks kahte struktuuri. Toitetoru kamm jaotab kuuma jahutusvedeliku kogu küttekontuurides. Polüpropüleenist küttekollektorid on jahutatud vee kogumispunktiks selle edasiseks transportimiseks katla soojusvahetisse.
Omatehtud küttekollektorit võib vaja minna kahel juhul - vesiküttega põrandasüsteemi jaoks või traditsioonilise radiaatoritega soojusvarustuse korraldamisel. Need erinevad suuruse ja konfiguratsiooni poolest:
- Katlaruumi labad. Selleks kasutatakse keevitatud küttekollektoreid, mis on valmistatud suure läbimõõduga kuni 100 mm torudest. Toitekammi on paigaldatud tsirkulatsioonipumbad ja juhtventiilid. Tagastusrõnga küttekollektori komplekteerimiseks kasutatakse sulgventiile;
- Kammid põrandaküttele. Lisaks ülalkirjeldatud komponentidele kasutatakse segamisseadet. See võimaldab säästa jahutusvedeliku tarbimist. Lisaks on soovitatav kasutada voolumõõturitega küttekollektorit.
Igal valikul on oma paigaldusskeem ja tööreeglid. Küttekollektori õige paigaldamine toimub alles pärast kõigi soojusvarustuse parameetrite üksikasjalikku arvutamist. Teine erinevus on paigaldatud tsirkulatsioonipumpade arv. Katlaruumi kammis on iga ahel nendega varustatud. Põrandaküttesüsteemi lokaalset tüüpi küttekollektorite jaoks on paigaldatud ainult üks pump.
Kammi materjal võib torujuhtmetest erineda.Küttekollektori õige ühendamine toimub sel juhul spetsiaalsete adapterite abil.
Küttekollektori arvutus
Enne jaotuskammi iseseisvat valmistamist on vaja teha selle peamiste parameetrite arvutused. Nende hulka kuuluvad ühendatud toru pikkus, ristlõige ja kütteringide arv. Sel juhul saab kütte jaotuskollektori arvutamist teha iseseisvalt või spetsiaalsete programmide abil.
Peamine tingimus on hüdraulilise tasakaalu säilitamine konstruktsioonis. Kütte jaotuskollektoris "tee ise" peab ühendatud toru läbilaskevõime olema võrdne kütteringide samade omaduste summaga. Praktikas on seda võimalik saavutada torude ristlõigete summeerimisega. Tulemus peaks olema võrdne toitetorustikuga ühendatud põhitoru ristlõikega. Sel viisil saab süsteemi tasakaalustamatuse tõenäosust vähendada.
Ruumi optimeerimiseks tehakse küttesüsteemi kollektoreid sageli oma kätega ühes korpuses. See vähendab töömahukust ja aitab kaasa ka soojusvarustuse paremale toimimisele. Toite- ja tagasivoolutorude vaheline minimaalne kaugus peab aga olema kuus läbimõõtu.
Küttekollektori edasiseks arvutamiseks võite kasutada 3 läbimõõdu reegleid. See seisneb järgmiste tingimuste täitmises:
- Kammi sisend- ja väljundrühmade vaheline kaugus peaks olema 6 läbimõõtu;
- Terasest või polüpropüleenist küttekollektori ristlõige võrdub süsteemiga ühendatud toru 3-kordse läbimõõduga;
- Kütteringide kaugus võrdub 3 läbimõõduga;
Samuti on oluline valida õige tsirkulatsioonipump. Esiteks puudutab see selle jõudlust. Enne küttekollektori paigaldamist arvutatakse vee erivooluhulk süsteemis ja vastavalt saadud tulemustele valitakse pump. Mitme kollektoriga keeruliste vooluahelate puhul tuleks seda protseduuri teha iga ahela jaoks eraldi ja kogu süsteemi jaoks tervikuna.
Omatehtud küttekollektori valmistamiseks võite kasutada ruudu-, ristküliku- või ümmarguse ristlõikega torusid. See ei mõjuta konstruktsiooni tööd ega suurenda hüdraulilist takistust. Seda kompenseerib tsirkulatsioonipumba töö.
Täielik küttekollektorite komplekt
Pärast arvutuste tegemist on vaja jaotuskammi jaoks valida sobiv konfiguratsioon. Küttekollektori õigeks kokkupanekuks peaksite eelnevalt hoolitsema vajalike elementide eest.
Terasest küttekollektori minimaalses komplektis piisab sulgeventiilide paigaldamisest. Kuid sel juhul tekivad raskused hotelli küttekontuuride võimsuse reguleerimisega.
Seetõttu paigaldatakse katlaruumi toitekammi vardaga kraanid, mille abil saate jahutusvedeliku voolu sujuvalt reguleerida. Lisaks on tagasivoolukammile paigaldatud voolumõõturid.
Vesipõranda kütte jaotuskollektori arvutamisel võetakse arvesse teistsugust konfiguratsiooniskeemi. See peaks koosnema järgmistest elementidest:
- Juhtventiil. Paigaldatud põhitorudele. Selle abiga saate kuuma vee voolu osaliselt või täielikult lahkuda.Küttesüsteemi kollektori valmistamisel oma kätega on soovitatav kasutada termostaatidega sarnaseid automaatseid mudeleid;
- Vooluhulgamõõturid. Need komponendid on paigaldatud tagastuskammile. Nende funktsioonid on sarnased juhtventiilidega. Voolumõõturitega soojusvarustuskollektori töö erinevus seisneb jahutusvedeliku voolu piiramises tagasivoolutorusse;
- Segamisüksus. Vesiküttega põrandate oluline komponent. See segab kuuma ja jahutatud vee voolu, optimeerides seeläbi küttevarustuse temperatuurirežiimi.
Vaatamata erinevustele on igat tüüpi küttekollektoritel üks ühine omadus - need tagavad süsteemi stabiilse töö. Sarnase kujunduse saate teha ise või ostes valmis tehasemudeli. Viimane võimalus on vastuvõetav, kui sooja põrandasüsteemi jaoks on vaja rõngassoojuskollektorit. Kammide abil kütmise korraldamisel on kõige parem neid ise teha. Sel viisil saab disaini kohandada konkreetsete soojusvarustuse parameetritega.
Küttekollektori kokkupanemisel saate kasutada servosid, mis on ühendatud elektroonilise juhtseadmega. Nende abiga töötab süsteem automaatselt.
Kollektori isetootmine
Jaotuskammi valmistamiseks koostatakse skeem, mis võtab arvesse kõiki kasutatud materjale. Eespool käsitleti konstruktsiooni mõõtmete arvutamise reegleid. Kuid lisaks neile tuleb arvestada, et materjal kütte jaotuskollektori oma kätega valmistamiseks peab vastu pidama igat tüüpi koormustele - temperatuurile ja rõhule.

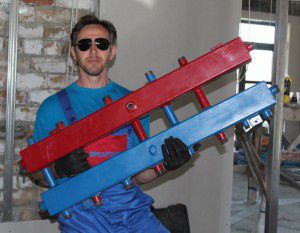

Lähtematerjalina on kõige parem kasutada ruudukujulist toru. See kehtib soojusvarustuseks mõeldud teraskollektorite kohta. Seda on lihtsam töödelda - torude paigaldamise töömahukus väheneb. Kuju ei mõjuta küttesüsteemi tööd.
Oluline on ainult konkreetse küttesüsteemi jaoks kollektor õigesti arvutada, võttes arvesse kõiki tegureid. Traditsioonilise skeemi jaoks on kõige parem teha teraskonstruktsioone, kuna neil on pikk kasutusiga ja need on vähem vastuvõtlikud riketele kui nende polümeersed kolleegid. Vesiküttega põrandates kasutatakse edukalt nii soojusvarustuseks mõeldud polüpropüleenkollektoreid kui ka terasest kollektoreid.
Jaotuskammi valmistamise protseduur.
- Toorikute lõikamine. Kõigepealt peate selle jaoks tegema põhikorpuse ja torud.
- Konstruktsiooni kokkupanek. Küttesüsteemi jaoks omatehtud terasest kollektori valmistamiseks vajate keevitusmasinat. Torude ühendamine polüpropüleeni analoogis toimub temperatuuri keevitamise abil.
- Disaini kontrollimine. Selleks peate selle täitma veega ja looma maksimaalse lubatud rõhu, mis küttes võib olla. Lekked ei ole lubatud.
Sageli keelduvad nad iseseisvalt soojusvarustuseks keevitatud kollektori valmistamisest. Selle põhjuseks on sobiva tööriista puudumine. Alternatiivne tootmismeetod on üksikute komponentide ostmine. Parim on valida ühe tootja elemendid. Nii saab tagada konstruktsiooni usaldusväärse töö.
Polüpropüleenist kammi valmistamisel on soovitav kasutada suure läbimõõduga torusid. Neil peab olema tugevdav kiht.Vastasel juhul võib tekkida temperatuurideformatsioon.
Kollektori paigaldamine küttesüsteemi
Enne küttekollektori paigaldamist kontrollitakse uuesti selle tihedust ja töökindlust. Paigaldamine toimub eelnevalt koostatud skeemi järgi. Konstruktsiooni küttesüsteemiga ühendamise tingimused sõltuvad kammi materjalist.
Oluline on mitte ainult konstruktsiooni korrektne tegemine, vaid ka küttekollektori õige ühendamine. Paigaldustehnoloogia sõltub kasutatava seadme tüübist. Lisaks taseme säilitamisele paigaldamise ajal tuleb arvestada järgmiste nüanssidega:
- Elektri- ja gaasikatlad. Need ühendatakse ülemise või alumise toruga;
- Tsirkulatsioonipump. See paigaldatakse ainult konstruktsiooni otsast;
- Küttekontuurid. Ühendatud kollektori üla- või alaosaga;
- Kaudküttepaagid ja tahkeküttekatlad paigaldatakse ainult külgmisse ossa.
Sooja vee põrandasüsteemi jaoks tuleb varustada kaitsekarp, milles kollektor asub. Ilma selleta suureneb üksikute komponentide kahjustamise tõenäosus.
Tuleb meeles pidada, et isegi väiksemate rikkumiste korral kollektori tootmisprotsessis suureneb küttesüsteemi talitlushäirete tõenäosus. Seetõttu on pärast kammi paigaldamist soovitatav läbi viia mitmeid küttekatseid, et kiiresti tuvastada süsteemi ilmsed ja varjatud puudused.
Videol näete näidet omatehtud küttekollektorist:
