Kaasaegsed küttesüsteemid, sealhulgas gaasiküttesüsteemid, töötavad vastavalt kasutusjuhendile pideval režiimil ja vajavad kaitset toiteliinide õnnetuste eest. Sõltuvus toiteallikast on veelgi olulisem juhtseadmete ja pumbaga varustatud jõuallikate puhul. Sagedased elektrikatkestused häirivad seadme normaalset tööd ja mõnikord põhjustavad selle rikke. Kuna elektrivõrgu voolukatkestus tekib tavaliselt lühiajaliselt (5 minutist päevani), siis kasutatakse elektriliini kaitseks katlale tavalist katkematut toiteallikat - UPS-i.
Millal vajate boileri jaoks UPS-i?
Vaadeldav teema on eriti oluline maapiirkondades, kus ebastabiilne energiavarustus on viimasel ajal muutunud peaaegu normiks. Suvel kuuma ilmaga see omanikke liigselt ei häiri, kuid talvel, kütteperioodil, on seadmete kaitsmiseks ja töövõime säilitamiseks vaja drastilisi meetmeid.
Suures osas puudutab voolu ebastabiilsuse probleem maamaju ja suvilaid, kus küttekatlale katkematu toiteallika ostmine on ainuõige lahendus.
Küttekatla katkematu toiteallika järele on nõudlus järgmistes tüüpilistes olukordades:
- kütteseadmeid kasutatakse ebastabiilse energiavarustusega piirkondades;
- küttesüsteemi töö on tingitud vajadusest säilitada talvehooajal mugav õhutemperatuur;
- Linna alajaamades esineb pidevaid katkestusi, mis on tingitud koormuse ebaühtlasest jaotumisest hooldatavate objektide vahel.
UPS-i ostmine gaasikatla jaoks lahendab ebastabiilse toiteallika probleemi.
Toimimispõhimõte
Võrgu pingekõikumiste tasandamiseks või selle lühiajalise kadumise eest kaitsmiseks kasutatakse topeltkonversiooni põhimõtet, mis koosneb järgmisest:
- Korrigeeritud vahelduvpinge suunatakse liinifiltrisse, mis RF harmoonilisi piirates silub järske kõikumisi.
- See siseneb dioodisillale, mis muudab vahelduva komponendi konstantseks.
- Vajadusel kulub osa alaldivoolust ooteaku laadimisahelale, mida kasutatakse olukorras, kus pinge kaob pikemaks ajaks.
- Põhiosa sellest läheb inverterile, milles toimub konstantse komponendi pöördmuundamine muutujaks.
- Nii saadud stabiliseeritud pinge sobib tahkekütuse- või gaasikatla toiteks.
Topeltkonversiooniga UPS-i ahela eeliseks on mahuka autotransformaatori puudumine. Sellel põhimõttel töötav seade tagab pideva, hetkelise pinge korrigeerimise. Vajadusel saab see töötada akudesse salvestatud energiaga.
Katkematu toiteallika nõuded
Et teada saada, milline katkematu seade sobib gaasikatla jaoks, peate eelnevalt kindlaks määrama seadme nõuded. See aitab tutvuda UPSi peamiste näitajatega, mis iseloomustavad selle töö tõhusust. Mõned neist:
- Aktiiv- ja näivvõimsus (sealhulgas reaktiivkomponendi) võimsus, mis on määratletud toitepinge ja koormuse voolu korrutis.
- Harmoonilise moonutuse koefitsient, mis näitab väljundpinge kvaliteeti - sinusoidi kuju kõrvalekalle ideaalsest vormist.
- Välise aku olemasolu võimaldab katlal mitu tundi jätkata töötamist ka vooluvõrgu täieliku puudumisel.
- Toimimise kestus võrguühenduseta režiimis.
- Lubatud sisendpinge kõikumiste piirid voltides.
Aku tööiga sõltub suurel määral selle mahutavusest.
Kui katla seadmete töötingimused nõuavad pikki katkestusi toiteallikas, tuleks pakkuda täiendavate akude ühendamise võimalust.Samuti on soovitav, et ostetud seadmel oleks funktsioon elektrivõrgu seisukorra automaatseks jälgimiseks ja normaalse toiteallika taastamiseks.
Eriti "täiustatud" mudelitel soovitatakse aku seisundi diagnoosimise võimalust. Sellised näidised ületavad aga harva katkematute toiteplokkide populaarsuse reitingut, kuna need on liiga kallid.
Millist UPS-i valida gaasikatla jaoks
- seadme funktsionaalsus (topeltkonversiooni olemasolu, aku jne), samuti paigaldamise lihtsus;
- elektroonilise konverteerimisseadme tootja usaldusväärsus;
- garantii gaasikatelde katkematute toiteallikate tõrgeteta tööks - see arv ei tohiks olla väiksem kui 5-7 aastat;
- müratase töö ajal;
- valitud mudelil on kvaliteedisertifikaat.
Võttes arvesse ülaltoodud punkte, saab kasutaja minna poodi ja valida just tema katla jaoks sobiva invertermuunduri mudeli.

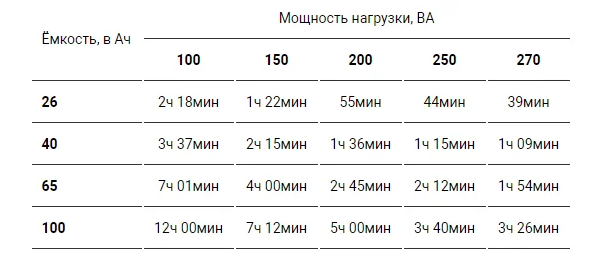

Varundusaja arvutamine
Võttes arvesse neid kahte näitajat, on nõutava ajavahemiku arvutamise valem järgmine:
T = E x U / P x KPD x KDE (tundides) kus
- E – ühendatud akude kogumaht,
- U - praegune aku pinge,
- P – koormuse aktiivvõimsus.
Inverteri KPD koefitsient on 0,8 lähedal ja aku (KDE) sama näitaja on ligikaudu 0,9. Need ei ole fikseeritud väärtused ja sõltuvad mitmest töötegurist: energiatarbimisest, samuti õhu temperatuurist ja niiskusest.
Näitena on Shtili katkematu toiteallika aku tööea arvutamiseks esitatud mitu võimalust. Algpingega 12 V ja koguvõimsusega 60 Ampertundi kasutatakse UPS-i seinale paigaldatava küttekatla jaoks, mille võimsus on 150 W. Sellises olukorras saadakse selle iseseisva töö aeg: T = 60 x 12 / 150 x 0,8 x 0,9 = 3,5 tundi.
Kui kaalute võimalust, mille aku mahutavus on 150 Ampertundi, on see samade energiakuludega katla jaoks järgmine arv: T = 150 x 12 / 150 x 0,8 x 0,9 = 8,6 tundi.
Kui on kaks sama võimsusega akut, on selle tööaeg võrgupinge puudumisel võrdne: T = 2 x 150 x 12 / 150 x 0,8 x 0,9 = 17,2 tundi.
Esitatud arvutusmeetod sobib kõikidele UPS-idele, sealhulgas levinud mudelitele Baxi, Bosch, Vaillant ja Buderus.
Akude arvu suurenedes pikeneb vajalik ajavahemik. Selle pikendamist hõlbustab katla optimaalse töörežiimi valik sõltumatutest toiteallikatest.
Paigaldusfunktsioonid
Igaüks, kes plaanib oma kätega UPS-i gaasikatla jaoks paigaldada, peab kõigepealt tutvuma selle paigaldamise ja ühendamise reeglitega. Selle seadme paigalduskoha valikul tuleb arvestada, et UPS ja gaasiboileri aku on soovitatav paigutada bürooruumide piirkondadesse, mis on hästi kaitstud niiskete aurude eest. Nendel eesmärkidel on ideaalne suletud kapp, mis asub ventilatsioonivõllile võimalikult lähedal. See asend tagab varuseadmete kaitse liigse niiskuse eest kondensaadi kujul ja võimaldab säilitada vajalikku jahutusrežiimi.
Soovitud mikrokliima ruumis tagab lisaks asukoha valikule õhutemperatuuri hoidmine 18-25 kraadi piires. Sel juhul hoitakse aku mahtuvus maksimaalsel tasemel, tänu millele UPS töötab pikka aega.
Kõigile ülaltoodud funktsioonidele peate lisama järgmise:
- Tolmu tase ruumis, kus on UPS ja boiler, peaks olema minimaalne.
- Allika korpus on kohustuslikult maandatud täisväärtusliku laadija (kaitseahel) abil. Selle puudumisel on lubatud korraldada maandus sama siini kaudu, millega soojussõlm ise on ühendatud. Selleks peate UPS-i maandusklemmist katla vastava kontaktini venitama eraldi vaskjuhi.
- Katlaruumis on õhu tõhusaks puhastamiseks gaasiheitest vaja sissepuhkeventilatsioonisüsteemi (need tekivad aku elektrolüüsireaktsiooni käigus).
Enne äsja ostetud seadmete paigaldamist peaksite vahetult enne paigaldamist tegema väikese pausi, et korpuse temperatuur oleks võrdne toatemperatuuriga.Selline kokkupuude hoiab ära kondensaadi tekkimise UPSi sisepindadel ja niiskuse tungimise töösõlmedesse. Patareide ja allika enda asetamisel otse põrandale on soovitav kasutada spetsiaalset kummimati kujulist alust. Täiendavate tarbijate ühendamisel stabiliseerimismooduliga on vaja arvutada nende koguvõimsus nii, et saadud indikaator ei ületaks lubatud piire. Reeglina valitakse see nii, et see ei ületaks 50-60% nimivõimsusest.
Seadmekomplekti paigaldamisel ja kasutamisel on rangelt keelatud:
- ühendage allikas paralleelselt vooluvõrguga: UPS-i mõju on võimalik, kui see on ühendatud võrgu ja tarbija vahel;
- katke seadme korpus võõrkehade ja esemetega, mis piiravad värske õhu juurdepääsu;
- koormake seadet perioodiliselt üle kaasasolevas dokumentatsioonis (passis) märgitud lubatud võimsuse piiri.
Peate hoolikalt jälgima aku UPS-iga ühendamise polaarsust. Selle reegli rikkumine võib põhjustada seadme rikke.
Varutoitesüsteemi tööea pikendamiseks ei ole lubatud ahelasse ühendada rohkem akusid, kui on tehnilises dokumentatsioonis ette nähtud.
