Maja kütmine gaasiga nõuab seadmete paigaldamisel ranget standardite järgimist. Gaasikatla korsten on küttesüsteemi lahutamatu element. Selle õigest paigaldamisest ei sõltu mitte ainult kütte toimimise kvaliteet, vaid ka elanike ohutus. Peaksite mõistma gaasiseadmete paigaldamise nõudeid ja soovitusi.
Miks on vaja gaasikatelde jaoks korstnat?
Põlemisel tekib inimese tervisele ohtlik aine. Süsinikdioksiidi sissehingamise tagajärjeks võib olla üldise seisundi järsk halvenemine ja isegi surm. Kui katla korsten on valesti paigaldatud või kahjustatud, suureneb mürgituse tõenäosus.
Vingugaas on salakaval selle poolest, et sellel ei ole selget lõhna ega värvi, mistõttu mürgistus toimub järk-järgult. Süsinikmonooksiid kutsub esile hapnikunälga ja mõjutab negatiivselt kõiki kehas toimuvaid biokeemilisi protsesse. Tragöödia vältimiseks tuleks korstna paigaldusse suhtuda väga hoolikalt.
Materjalid tootmiseks
Korstna toru võib olla valmistatud erinevatest materjalidest, kuid need kõik peavad vastama teatud nõuetele – olema tihendatud, tulekindel ja vastupidav agressiivsele keemilisele keskkonnale.

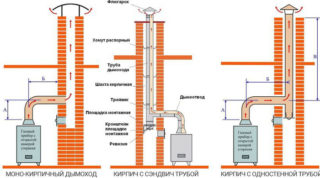

Telliskivi
Telliskivist korstna toru paigaldamine ei ole uus meetod ja on isegi aegunud. See pole eriti populaarne, peamiselt massiivse konstruktsiooni tõttu, mille alla on vaja paigaldada eraldi vundament. See protsess nõuab palju pingutusi, aega ja rahalisi kulutusi. Lisaks saab kvaliteetset müüritist teostada ainult kogenud meistrimees.
Sellel disainil on ka tehnilisi puudusi. Ebasiledad siseseinad provotseerivad tahma kogunemist, mis viib hiljem veojõu vähenemiseni. Teine puudus on tellise hügroskoopsus. Selle pinnale moodustunud kondensaat neelab telliskivi ja põhjustab selle kiire hävimise.
Nende probleemide lahendamiseks paigaldatakse tellistest toru sisse asbesti- või terasvooder. Arvesse tuleb võtta järgmist:
- Vuukide vooder peab olema tihendatud. Asbesttsemendi toru paigaldamisel ei lahenda vuukide täitmine tsemendimörtiga kondensaadi imendumise küsimust. Sel juhul peate kasutama hüdrofoobseid, keemiliselt vastupidavaid ühendeid või tegema ühendused suletud klambrite abil.
- Toru isoleerimine vähendab kondensaadi teket. Soojusisolatsioonimaterjalil peavad olema niiskuskindlad omadused.
- Kondensaadi kogumiseks ja altpoolt eemaldamiseks paigaldatakse torule ligipääsetavas kohas anum.
Ülaltoodud reegleid arvestades paigaldatud tellistest korsten ei tekita raskusi isegi rohke kondensaadi moodustumise korral.
Roostevaba teras
Toidukvaliteediga roostevaba teras on ainulaadsete tööomadustega materjal. See talub pikaajalist kokkupuudet agressiivsete kemikaalidega. See erineb teistest sortidest kõrgema hinna poolest, kuid selle kasutusiga on pikem.
Väikese koguse kondensaadi teket ja selle kiiret aurustumist soodustab toru ühtlane temperatuur - oluline on, et see ei jahtuks. Selleks on see isoleeritud. Efektiivne disain korstna paigaldamiseks on sandwich-tüüpi materjal, mille sees on isolatsioon mittesüttiva basaltvilla kujul. Soovitatav on aga tänaval asuv ala soojustada väljast, et mitte kaotada tõmbejõudu ja pikendada korstna kasutusiga.
Sandwichi eeliseks on väiksem isolatsioonikulu kui roostevabast terasest üheseinalise konstruktsiooni korrastamisel. Sel juhul saab võileiva välismaterjali valmistada odavamast tsingitud terasest, mis ei puutu kokku kondensatsiooniga, kõrgete temperatuuridega ja millel on täiendav välimine isolatsioon.
Peamised nõuded
Nõuded suitsutorudele kajastuvad regulatiivsetes dokumentides ja neid tuleb järgida. Nende hulgas võib märkida järgmist:
- vuugid peavad olema tihendatud ja niiskuskindlad;
- toru alumine osa peab olema varustatud plastikust või terasest kondensaadikollektoriga;
- toru kõrgus peaks tagama hea veojõu, nii et see peaks tõusma katusepinnast vähemalt 50 cm;
- Toru kohale paigaldatakse varikatus, mis kaitseb seda sademete ja prahi eest.
Loetletud reeglid tagavad gaasiküttesüsteemi ohutu töö.
Korstna ehitus ja skeem
Põlemiskambrit on kahte tüüpi - avatud ja sisepõlemiskambrid. See tegur määrab korstna tüübi. Esimesel juhul paigaldatakse tavaline toru ja teisel koaksiaaltoru.
Avatud põlemiskambri tööpõhimõte seisneb selles, et suitsugaasid juhitakse tõmbejõu tõttu toru kaudu atmosfääri ja põlemishapnik siseneb kambrisse ruumist, kuhu boiler on paigaldatud.
Suletud kambriga katla jaoks on paigaldatud koaksiaalkorsten. See koosneb kahest üksteisesse sisestatud torust. Ühte kasutatakse põlemisprotsessi toetava õhu tarnimiseks ja teist põlemisproduktide eemaldamiseks. Selline toru tuuakse sageli välja läbi seina, kuna tõukejõu annab turbiin.
Õige paigaldus
Jao valik
Korstna siseläbimõõt ei tohi olla väiksem kui katla väljalasketoru, mille kaudu seadmed ja toru ühendatakse.Samuti tasub arvestada, et korstna üksikute sektsioonide kumerus ja kitsenemine on kogu selle pikkuses vastuvõetamatu.
Kui peate ühe toruga ühendama kaks boilerit, suurendatakse selle ristlõiget. Toru siseläbimõõdu suurus peab olema võrdne mõlema toru läbimõõtude summaga.
Kalded ja nihked
Toru asukoht peab olema vertikaalne. Korstna projekteerimisel on parem vältida kaldus alasid. Kui seda ei ole võimalik saavutada, on oluline arvestada, et kalle vertikaalasendist ei tohiks ületada 30° ja ristlõige peaks jääma normväärtuste piiresse. Kaldega paigaldatud sektsiooni pikkus ei tohiks ületada ruumi kõrgust.
Lubatud pöördelõike on piiratud arv – neid peab olema kolm.
Nõuded ühendusele
Hermeetiline ühendus korstna üksikute osade paigaldamisel saadakse spetsiaalsete klambrite abil. Toru paigaldamisel arvestage külgnevate pindade materjaliga. Kui need on valmistatud isegi materjalidest, mis ei põle kergesti, peaks kaugus korstnast olema 25 cm või rohkem. Soovitatav on isoleerida toru väljastpoolt kasutades asbestpappi või muud tulekindlat materjali. Kui materjal on tulekindel, saab kaugust vähendada 5-10 cm-ni.
Erilist tähelepanu nõuavad korstna kanali ja kinnituselementide liitekohad - nendes kasutatakse vastupidavat materjali, mis on vastupidav mehaanilisele pingele. Oluline on kaotada koormus nurga all asuvatele aladele.
Roostevabast terasest toru kokkupanemisel peaks ühe elemendi teise sukeldamise sügavus olema võrdne kanali raadiusega või veidi suurem. Sel juhul on lünkade tekkimine vastuvõetamatu. Vastasel juhul võib vingugaas ruumi sattuda.

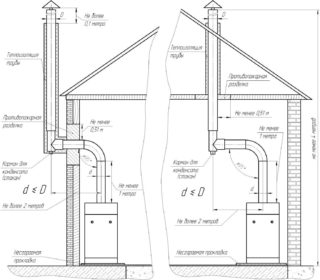

Katusetoru asukoht
Lõõri asukoha valikul arvestage, et gaasikatla puhul ei tohiks kanali asukoht katuse kohal selle kõrgeimas punktis olla vähemalt 50 cm. Kaugus korstnast üleulatuse servani ei tohiks ületada 150 cm.
Kui korstna väljaulatuv osa asub harjast kaugemal kui kolm meetrit, võib selle kõrgus olla alla 50 cm.
Kui katus on tasane, peaks korstna kõrgus olema 1 meeter. Katusekonstruktsiooni kombineerimisel peaks suitsukanal selle pinna kohal tõusma 2 meetrit.
Toru on seest ja väljast isoleeritud, et vältida liigset kondensaadi teket. See ilmub endiselt, kuid isoleeritud toru sees see aurustub. Kui lubate kanali sisse liigse kondensaadi, hakkavad aja jooksul ilmnema korrosiooniprotsessid, mis põhjustavad kogu konstruktsiooni hävimise. Isolatsiooni puudumine mõjutab ka veojõu vähenemist.
Võimalikud vead gaasikanali valimisel
Kui küttesüsteemi töötamise ajal tekib liiga palju kondensaati või pole piisavalt tõmmet, on korstna paigaldamine tõenäoliselt valesti tehtud. Kõige tavalisemad vead suitsu väljalaskekanali paigaldamisel on järgmised:
- kanali ristlõike ja kõrguse vale valik;
- isolatsiooni ebapiisav kasutamine toru välisküljel või kütmata pööningu sees;
- tuleohutusnõuete rikkumine.
Gaasi väljalasketoru ebaõige töö ja kiire hävitamise põhjuseks võib olla selle jaoks sobimatu materjali valik. Näiteks võib see olla ebastabiilne kõrgete temperatuuride, agressiivse keemilise keskkonna mõjul või ebapiisava seinapaksusega.
