Mis on tsentraliseeritud küttesüsteem

Valdav osa meie riigi korterelamutest on tsentraliseeritud küttega. Elamu- ja kommunaalreform ning iga-aastaselt tõusvad tariifid sunnivad mõtlema soojakasutuse efektiivsusele. Tegevuskulude vähendamiseks peate teadma soojusvarustussüsteemi konstruktsiooni.

Kuidas tsentraliseeritud küttesüsteem töötab?

Tsentraliseeritud küte on suurel alal asuvate elu- ja tööstuspindade soojuse varustamise meetod ühest allikast.

Üldskeem näeb välja selline:

1. Jahutusvedelikku kuumutatakse eraldi asuvatel objektidel vajaliku temperatuurini.
2. Soojus tarnitakse majadesse maasse asetatud torude kaudu või avatud viisil.
3. Soojussõlmed korraldavad kulutatud energia arvestust ja soojuse jaotust kogu maja sissepääsude ulatuses.
4. Soe jahutusvedelik tarnitakse igasse korterisse ja trepikodadesse majasisese juhtmestiku püstikute kaudu.
5. Korterite kütmiseks kasutatakse soojusvahetiid, mida tavaliselt nimetatakse radiaatoriteks või radiaatoriteks.

Majas endas asuv katlaruum on keskkütte erijuhtum.

Iga süsteemi saab korraldada erineval viisil ja täita lisafunktsioone.

Soojusallikad

Jahutusvedelikku soojendatakse soojuse ja elektri koostootmisjaamades (CHP), osariigi linnaosa elektrijaamades (SDPP) või spetsiaalselt selleks otstarbeks ehitatud katlamajades, mis teenindavad mitut elamupiirkonda.

Soojuselektrijaamade ja osariigi rajoonielektrijaamade nimed on jäänud nõukogude ajast, kuigi nende omanikeks on nüüdseks eraenergiaettevõtted.

Soojuselektrijaamad, osariigi elektrijaamad ja katlamajad erinevad:

• peamine eesmärk ja töörežiim;
• võimsus;
• teeninduspiirkonna raadius.

Lähtuvalt majanduslikust otstarbekusest rajatakse soojuselektrijaamu üle 100 tuhande elanikuga asulatesse ja arenenud tööstusesse. Osariigi linnaosa elektrijaamad on mõeldud väikese ja keskmise suurusega linnadele, kus elektritarbimine on madal. Katlamajad kütavad elamuid ja ühiskondlikke hooneid ning tööstusrajatisi mitte rohkem kui 3 km raadiuses.

Elektri ja soojuse koostootmisjaamad on projekteeritud nii, et külmal aastaajal on nende põhieesmärk vee soojendamiseks kütteks. Ahjuvälisel perioodil lülitub jaam elektritootmisrežiimile.

Elektri tootmiseks on vaja riigile kuuluvaid elektrijaamu. Soojus eraldub turbiini töö käigus ja suunatakse kütmiseks.

Katlamajad soojendavad ainult vett küttesüsteemide jaoks, nad ei tooda elektrit.

Soojuse tootmise skeem

Soojuselektrijaamade ja osariigi ringkonnaelektrijaamade talitlusskeemid on väga sarnased, erinevus seisneb seadmete võimsuses ja konstruktsioonis.

Elektri- ja soojusenergiat toodetakse soojuselektrijaamades ja osariigi ringkonnaelektrijaamades kütuse põletamisel. Töötamiseks vajate kivisütt, kütteõli või maagaasi.

CHP seade

Soojuselektrijaama peamised komponendid on:

• kütuserajatised - kohtade komplekt kütuse hoidmiseks ja ettevalmistamiseks;
• boilerist ja abiseadmetest koosnev katlaruum;
• turbiin ja elektriseadmed;
• kondensaadi paigaldamine;
• soojusvahetid, mis eemaldavad soojust keskkütte jaoks;
• tehniline veevarustussüsteem.

Lisasüsteemide hulka kuuluvad suitsueemaldus- ja suitsupuhastussüsteemid, tuha- ja räbueemaldussüsteemid ning torustikud.

Katlamajad on palju lihtsamad – need ei sisalda turbiine, kondensaadiseadmeid ega muid abiseadmeid.

Algoritm soojusallikate käitamiseks

Soojuselektrijaamad ja osariigi kaugelektrijaamad on äärmiselt keerulised struktuurid, kuid jahutusvedeliku soojendamise tööpõhimõtet pole raske mõista:

1. Valmistatud kütus tarnitakse katlaruumi. Süsi tuleb jahvatada, eelistatavalt tolmuseks. Põlemiseks juhitakse õhku põlemiskambrisse pumpade abil.
2. Katlaruumis viiakse kateldes olev protsessivesi auru olekusse, mis on kõrge rõhu all.
3. Torujuhtmete kaudu juhitakse auru turbiini labadele, mis pöörlemisel toodavad elektrienergiat.
4. Pärast turbiini siseneb jahutatud aur soojusvahetisse, kus see kannab soojusenergiat vette tsentraliseeritud küttesüsteemi jaoks.
5. Jahutatud aur läheb vedelasse faasi, mille kondensaadiseade puhastab aurudest ja lisanditest.
6. Puhastatud vesi suunatakse katlaruumi, kus algab uus küttetsükkel.

Suvel, kui sooja vett kulub palju vähem, lülituvad koostootmisjaamad elektritootmisrežiimile. Sel juhul jahutatakse aur jahutustornides veeseisundisse, pumbatakse kuni 12 meetri kõrgusele ja pihustatakse spetsiaalsete paigaldustega. Liigne aur eraldub atmosfääri.

Vesi siseneb basseini, kus see jahutatakse. Seejärel tarnitakse see kondensatsiooniseadmetega katlaruumi. Protsessi korratakse. Kadude kompenseerimiseks lisatakse vett välistest allikatest – jõgedest või järvedest.

Söeküttel töötavad soojuselektrijaamad ja osariigi ringkonnaelektrijaamad peavad olema varustatud suitsueemaldussüsteemidega.

Soojusvaheti disain

Soojusvahetite eesmärk on võtta soojust turbiini läbivast aurust.

Seadmed liigitatakse disaini järgi:

• kest ja toru;
• läbilõikeline (element);
• lamelljas.

Igal tüübil on palju kujundusi.

Kõige tavalisem ja tõhusam on seadme korpuse ja toruga versioon. Surve all olev aur siseneb torude kimpu, mis asub suletud korpuses. Korpuse sees tarnitakse jahutatud vett. Toimub soojusvahetusprotsess – auruga kuumutatud torud soojendavad anumas olevat vett. Pumbad tekitavad survet vedeliku liigutamiseks keskküttesüsteemi torustikes.

Linnaosa katlamajade omadused

Sõltuvalt vahejahutusvedelikust jagunevad katlamajad auruks ja veeks.

Esimesel juhul viiakse vesi auru olekusse, teisel osaleb soojusvahetuses alla 100 kraadine vesi.Valik sõltub projektist, objektide kaugusest ja muudest konstruktsiooni tehnilistest omadustest.

Auru kasutatakse harvemini jahutusvedelikuna korterite varustamiseks, seda leidub ainult vanemas elamufondis.

Majasisesed kütteseadmed

Soojuse jaotus kogu kortermaja ruumides toimub vastavalt ühele järgmistest skeemidest:

• ühetoru pealistäidisega;
• ühetoru põhjatäidisega;
• kahetoru põhjatäidisega;
• kahetoruline pealistäidisega.

Esimesel juhul tõuseb rõhu all olev jahutusvedelik mööda keskmist tõusutoru ülemisele korrusele. Seejärel naaseb raskusjõu toimel vesi, mis on osa soojusest akudele loovutanud, tagasi soojussõlme ja transporditakse seejärel soojuselektrijaama (katlamaja) suunas.

Püstikud jooksevad korterites sees ning kodu üldsüsteemist lahtiühendamine on tehniliselt keeruline ja kohati võimatu. Radiaatorite temperatuuri saab reguleerida spetsiaalsete termostaatide abil, mille paigaldamine nõuab keevitamist. Kõrghoonetes paigaldatakse soojusvarustussõlmedesse täiendavad pumbad jahutusvedeliku varustamiseks ülemisele korrusele, mis suurendab kulusid ja pakutavate teenuste maksumust.

Teise skeemi toimimise segamine on samuti tehniliselt võimatu - siin jooksevad torud ka korterite sees.

Viimasel ajal on uutes majades ja vanade hoonete rekonstrueerimisel kasutatud kahetoruskeeme ühiste kommunikatsioonide asukohaga sissepääsudes või tehnoloogilistes šahtides. Sellistel juhtudel on võimalik üksiku korteri soojusvarustusest lahti ühendada.

Venemaa seadusandlus keelab kategooriliselt kütte ilma loata välja lülitamise mis tahes põhjusel.

Korterelamutes on radiaatorite paigaldamisel piirangud. Rõhk 5-korruselises majas on 2–4 atm ja 9-korruselises kuni 7 atm.

Suvel pärast kommunikatsioonide remonditöid tehakse survetestid - lekete tuvastamiseks tõstetakse rõhk 10-12 atm. Kui süsteem on täidetud jahutusvedelikuga, võib tekkida veehaamer.

Võimalike koormuste põhjal loobuvad nad radiaatorite vahetamisel täielikult alumiiniumist toodetest, valides bimetallradiaatorid. Pöörake tähelepanu garanteeritud rõhuindikaatoritele, mida aku talub.

Tsentraliseeritud kütte eelised ja puudused

Kõigil seadmetel, tehnosüsteemidel ja sidevahenditel on oma eelised ja puudused. Plusse ja miinuseid vaadeldakse koos majandusliku komponendi ja kasutusmugavusega.

Tsentraliseeritud kütte positiivsed omadused hõlmavad järgmist:

• Kasutuskulud tsentraalse süsteemiga on võrreldavad või madalamad kui üksikult ostetud energia tasud.
• Enamik soojuselektrijaamu, osariigi ringkonnaelektrijaamu ja piirkonnakatlamaju töötab mis tahes tüüpi kütusel, mis võimaldab luua tööks avariireserve.
• Eluruumide ainsaks kütteseadmeks on radiaatorid. Katlapaigaldised asuvad elamurajoonidest eemal ning nende ümber on paigaldatud sanitaartsoonid, mis parandavad keskkonda.
• Omanik ei osta kallist tehnikat (boilerid).
• Korteri küte ei sõltu maja energiakandjate ja elektriga varustamisest.
• Gaasilekkega seotud õnnetuste ja katastroofide tõenäosus väheneb.
• Pole vaja sõlmida lepinguid ja maksta gaasiseadmete hoolduse eest.
• Õnnetused kõrvaldab tarniv organisatsioon omal kulul esimesel võimalusel.

Puuduste hulka kuuluvad:

• kaod maja soojust tarnivates võrkudes - torujuhtme pikkus võib olla 10 km;
• tarniv organisatsioon lisab võimalikud kulud tariifidesse, seega on makse oluliselt suurem, kui see võiks olla;
• piiratud temperatuuri reguleerimine korteris, mis on tingitud majasiseste võrkude väljaehitamise skeemidest;
• üksikut korterit üldhoonevõrgust lahtiühendamise võimatus ilma kohtuotsuseta;
• sõltuvus tariifidest (määratud piirkondlike komisjonide poolt), mida majaomanik ei saa mõjutada.

Kasutusmugavuse kõige olulisemaks puuduseks peetakse suutmatust maja kütta ahjuvälisel perioodil. Kevadel ja sügisel on tavalised äkilised temperatuurimuutused, millele soojuselektrijaam kiiresti reageerida ei suuda. Töörežiimide muutmine toob kaasa suuri rahalisi kaotusi.

Kuidas nad teistes riikides maju kütavad?

Meie riik päris keskkütte sotsialistliku majanduse pärandina. Plaanimajanduses ja suurte energiaressurssidega rajati tsentraliseeritud küte ja see maksti suuremas osas riigi poolt kinni.

Soojuselektrijaama teel olevates majades jahutatud jahutusvedelikuga torud olid soojusallikaks kasvuhoonetele, tööstusettevõtetele ja karjakasvatuskompleksidele.

Individuaalkütteseadmete masstootmine algas süstemaatiliselt 90ndate keskel, enne seda oli puudus isegi eramajapidamistes.

Planeedil on väga vähe riike, kus on sarnased kliimatingimused ja võrreldav rahvastikutihedus. Ressursside säästmiseks on küte enamikus maailma osades detsentraliseeritud.

Saksamaal, Prantsusmaal, Kanadas ehitati meiega sarnaseid süsteeme kuni eelmise sajandi 50. aastateni. Sellele järgnenud ülemaailmne energiakriis ajendas välja töötama küttesüsteeme, mis teenindavad ühte või mitut mitmekorruselist hoonet. Selleks ehitatakse eraldi katlaruum. Sooja vee transportimiseks pole pikki side - kaod on viidud miinimumini.

Paigaldusi on lihtne kasutusele võtta äkilise külma ajal ning soojadel päevadel on võimalik tsirkuleeriva vee temperatuuri alandada energiakulu.

Prantsusmaal ja UK-s puudub tsentraalne küte - seal on igas korteris eraldi suletud põlemiskambriga boiler, mille tööd kontrollib korteri omanik.

Olulist rolli mängib energiaressursside kättesaadavus ja juurdepääsetavus piirkonnas.

Poolas ja Hiinas köetakse paljusid maju kivisöega, Islandil termiliste allikate veega. Norra kasutab aktiivselt odavat elektrit.

Kulude vähendamise viisid

Tarnija tegevuskulude ja korteriomanike küttekulude alandamiseks on vähe võimalusi:

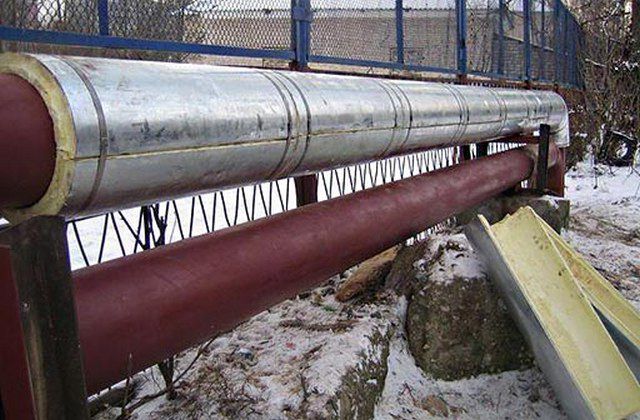

• magistraaltorustike, eriti pinnal asuvate torustike kvaliteetne soojusisolatsioon;
• maja üldiste energiatarbimise arvestite paigaldamine, mis võrdlevad jahutusvedeliku temperatuuri sisselaske- ja väljalaskeava juures - teades voolava vedeliku mahtu, arvutab seadmed automaatselt tarbitud kalorid;
• individuaalsete mõõteseadmete paigaldamine igasse korterisse, mis kehtib ainult ülalkirjeldatud skeemide 3 ja 4 puhul.

Makse mõjutamiseks muid võimalusi pole.

Kas keskküttest tasub loobuda?

Seadusandlus ei kehtesta piiranguid skeemi muutmisele, kuid puuduvad selged juhised, mille järgi saab kortermaja kütmisest keelduda.

Tarneorganisatsioonid on otseselt huvitatud suuremast arvust klientidest, seetõttu lepivad nad kütteskeemi muutmises kokku ainult kohtuotsusega.

Üsna hiljuti tühistati reegel, et gaasistada tohib vaid kuni 11 korruse kõrgusi hooneid.

Kohtu jaoks peate koguma dokumente, millest mõnda on väga raske ja mõnikord võimatu hankida:

• omanditunnistus - erastamata korterite ümberehitamine on välistatud;
• kogu sissepääsu elanike nõusoleku võib ära jätta vaid juhul, kui torustikud ei ole kogu maja omand;
• renoveerimisprojekt;
• gaasiteenuse luba;
• projekti heakskiitmine eriolukordade ministeeriumi või muu objekti tuleohutuse eest vastutava organisatsiooni poolt;
• spetsialiseeritud organisatsiooni hüdrotehniline arvutus süsteemi uuesti varustamise ja omaduste säilitamise võimaluse kohta pärast konkreetse korteri üldisest vooluringist väljajätmist.

Te ei saa maksest täielikult keelduda. Kviitungil on summa torustike püstikute ja lamamistoolide poolt väljastatud soojuse eest, mille eest tuleb tasuda sissepääsu kütmise eest.

Keskküte, mitte alati ökonoomne, kuid töökindel ja laialdaselt kasutatav, saab teatud tingimustel ja lisakuludel asendada individuaalküttega.Enne isikliku kütte korraldamisega alustamist tuleks kaaluda kõiki plusse ja miinuseid, arvutada kulud ja võimalik kokkuhoid ning seejärel teha lõplik otsus ümberehitamise kohta.
