Joonised ja meetodid vanni omatehtud metallpliidi valmistamiseks

Klassikaline vene saun on maamajade ja suvilate omanike seas endiselt väga populaarne. Enne töö alustamist on oluline otsustada tulevase struktuuri kujundus ja valida sobiv. Kaasaegsele kasutajale pakutakse kahte võimalust: telliskeris või isetehtud metallist saunaahi. Paljud maamõisate omanikud eelistavad teist võimalust kui odavaimat ja lihtsamini rakendatavat.

Terasahjude eelised ja puudused

Tellise valiku tagasilükkamine ja metalliproovi valik on seletatav selle disaini järgmiste eelistega:

• kompaktsus;
• pole vaja ehitada omatehtud terasahju vundamenti;
• võime säilitada põlemist konstantsel tasemel;
• odavate improviseeritud materjalide kasutamise lubatavus.

Vanni raudahi ei nõua erilisi oskusi, mida on vaja lihtsaima telliskivikonstruktsiooni paigaldamisel. Sellise seadme väikesed mõõtmed võimaldavad seda paigaldada isegi väikesesse leiliruumi.Kui teil on vaja sellele vundamenti teha, saate valida kõige lihtsama kerge aluskreemi tüübi. Kõik ülaltoodud eelised lihtsustavad paigaldustööd ennast ja säästavad sellele kuluvat aega.

Rauast saunaahju töötamisel lihtsustub põlemisprotsessi juhtimine ja põlemisproduktide eemaldamine.

Mida sa vajad

Olenemata valitud konstruktsioonivalikust peate ahju kokkupanemiseks ette valmistama järgmised materjalid:

• lehtterasest toorikud;
• varras paksusega 10 mm;
• metalltoru tükid;
• mitu riivi põlemiskambri ustel;
• terasuksed;
• resti varraste toorikud ja kerise vaheseinad;
• kraan veevarustuseks paagist.

Lehtteras võetakse paksusega 8 mm või rohkem. Valitakse metalltorud seinapaksusega 10 mm ja läbimõõduga 40-50 mm. Nende valimisel peaksite keskenduma tulekolde valmistamiseks kasutatavale 90 cm pikkusele sektsioonile. Paagi ehitamiseks peate valmistama 60-sentimeetrise tüki ja ülejäänud osade jaoks kasutatakse 50-sentimeetrist toru.

Puidule mõeldud saunaahju valmistamisel on lihtne konstruktsiooni uksed ise valmistada. Neil, kes pole oma võimetes täiesti kindlad, soovitatakse osta valmis malmist toode. Montaaži- ja paigaldustööde tööriistade jaoks on vaja keevitusmasinat ja lihvimismasinat.

Konstruktsioonide tüübid

Enne oma kätega metallist vanni ahju kokkupanemist peate otsustama selle korpuse kuju üle. Selle indikaatori õigest valikust sõltub seadme jõudlus ja käsitsemise lihtsus.Vastavalt sellele omadusele on omatehtud ahjud:

• silindriline kuju;
• eriline lokkis välimus;
• horisontaalne disain;
• ristkülikukujuline.

Toote kuju viimane versioon on kõige levinum ja seetõttu valitakse see tulevase disaini aluseks. Selle konfiguratsiooniga on sellel maksimaalne jäikus.

Ristkülikukujuline kuju tagab kogu teraskonstruktsiooni ja vanni ühtlase kuumutamise. Selle konstruktsiooni üle otsustamisel tuleb arvestada ahju asendi stabiilsusega põrandaalusel.

Silindrilisi või ümaraid korpuseid iseloomustab madal stabiilsus. Lisaks on toote projekteerimisel arvestatud kasutatavate torutoorikute paksusega, mis tagavad maksimaalse soojusvõimsuse.

Lisaks traditsioonilisele avatud kujundusele tehakse mõnikord metallist ahjusid ka väikese tulekindlatest tellistest aiaga. Ahi on mõttekas ümbritseda sellise aiaga - see kogub soojust šamottmüüritisse ja kaitseb vanniskäiku tegevaid inimesi põletuste eest. Isetehtud metallist saunaahjudel on palju muud kujundust, mille on kunagi leiutanud rahvalikud käsitöölised.

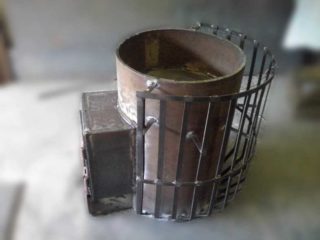

Lihtsaim lahendus on teha keris mittevajalikust paksude seintega metalltünnist, mille kaas ja põhi on ära lõigatud. Modifikatsiooni tulemusena on võimalik saada silindriline toorik, mis on kuni poole mahuni täidetud servale paigaldatud tellistega. Selle peale asetatakse valmis malmrest ja ülejäänu täidetakse kividega 2/3 ulatuses täismahust. Paigaldustööde lõppedes valmib konstruktsioon korstna ja kaitsekattega.

DIY kinnine ahi

Ahju oma kätega rauast vanni kokkupanemise protseduuri käsitletakse suletud küttekehaga näidise näitel, mille kasutamisel peate auru lisamiseks ukse avama. Sellise ahju kokkupanekuks tehakse kindlaksmääratud järjekorras järgmised toimingud:

1. 50 cm torujupi sisse tehakse puhuri jaoks 5x20 cm ava.
2. Tooriku sees kinnitatakse keevitamiseks väikeste silmadega metallplaatide kujul olevad tugiklambrid (neid on vaja resti paigaldamiseks).
3. Nad jätkavad kamina korraldamist, mille alla tehakse 25x20 cm läbiv auk.
4. Küttekeha kaminast eraldamiseks keevitatakse ümbermõõdu ümber samad metallklambrid.

Küttekeha resti ja vaheseina valmistamiseks kasutatakse eelnevalt mõõtu lõigatud sentimeetri paksuseid vardaid. Enamasti eelistavad isegi head käsitöölised osta need osad valmis kujul. Kõik edasised toimingud viiakse läbi järgmises järjekorras:

1. Toru teises otsas lõigatakse selle seina auk, mis võimaldab kuumal aurul välja pääseda.
2. Seejärel täidetakse juba keevitatud keris selle konstruktsiooni jaoks sobivate kividega.
3. Lisaks tehakse ahju kaane sisse auk korstna toru jaoks.
4. Töö viimases etapis paigaldatakse korsten selleks ettenähtud kohta.

Puuküttega supelmajja sobib suletud konstruktsiooniga isevalmistatud ahi. Soovi korral saab selle vooluringi täiustada, lisades sellele isetehtud kuumaveepaagi, mis lastakse riietusruumi. Selleks peate tegema järgmised toimingud:

1. Võetakse tükk suure läbimõõduga toru, mille külge keevitatakse ühelt poolt põhi ja seinale paigaldatakse valmis ventiil veidi kõrgemale.
2. Peal tehakse kaas, mille põhi lõigatakse kaheks osaks.
3. Ühes tehakse avaus korstnale, mis soojendab vett, misjärel see osa paagi peale keevitatakse.
4. Kaane teine ​​pool on tehtud eemaldatavaks. Kasutamise hõlbustamiseks on selle külge keevitatud käepide ja kinnitusaasad.

Enne ahju valmistamist tuleb koostada jooniste komplekt, millel on ära toodud kõik vajalikud mõõtmed ja montaažiskeem. See aitab teil kiiresti luua mis tahes keerukusega disaini.

Metallist pliit avatud kerisega

Avatud küttekehaga pliidi joonise valimine lihtsustab oluliselt kõiki selle kokkupanekuga seotud toiminguid. Seda on veelgi lihtsam teha, kui teil on käepärast vajaliku suurusega metallleht. Konstruktsioon on valmistatud torutoorist, mis on eelnevalt ostetud restiga jagatud kaheks kambriks. Selle ülemisse ossa on tehtud kamin, alumine osa jääb kasutusse tuhapanni ja puhurina.

Mõlemat sektsiooni täiendavad uksed, mille kaudu asetatakse küttepuud, antakse õhku ja eemaldatakse põlemisproduktid. Toru tooriku ülemisse otsa on paigaldatud 100 mm läbimõõduga korstna toru. Peaaegu valmis ahju peale on keevitatud metallkast, millesse asetatakse kivid. Korstna küünarnukk võib nendega kokku puutuda, kandes osa soojusest paremaks kütmiseks. Veeküttepaak on sel juhul valmistatud rauast. See asetatakse otse kerise korpusele mõlemale poole vastavalt leiliruumi või sauna planeeringule.

Pärast asukoha valimist kinnitatakse paak kere peale omamoodi “särgi” kujul, mille järel lõigatakse sellesse veevarustus- ja sisselasketorud. Et see oleks võimalikult mugav ja mugav, valmistatakse soojusvaheti, mis paigaldatakse korstna torule. Lihtsaim viis veesoojendi ostmiseks on poes valmis; sel juhul on komplektis juba standardmõõdus toru. Kui soojusvaheti paigaldamine on lõpetatud, lõikab korstna väljalaskeava paaki; sel juhul juhitakse toru ise välja läbi eelnevalt ettevalmistatud augu, mis on supelhoone seinas ja laes. Märkimisväärse veekoguse korral võib omatehtud paak olla soojusvahetina.

Avatud tüüpi ahi telliskiviseintega

Kombineeritud konstruktsioonid eristuvad nende võime poolest koguda soojust, suurendades kogu seadme efektiivsust. See disain põhineb standardsel metallkorpusel, mille sees on tellistest seinad. Korpuse paksuse nõuded ei ole nii ranged kui puhtalt metallist ahju puhul, seega piisab 2 mm rauast. Seinte siseviimistluseks vajate tulekindlaid šamotttellisi. See asetatakse ostetud patenteeritud segule, mis on mõeldud spetsiaalselt seda tüüpi tellisematerjalide jaoks. Kuivpulbrist valmistades järgige lisatud juhiseid.

Enne ahju kokkupanemist valmistatakse selle alus ette. Selleks keevitatakse teraskorpuse külge kontsadega jalad, mis annab konstruktsioonile suurema stabiilsuse. Neile laotakse pidev telliste rida. Ülegabariidiliste konstruktsioonide puhul saab selle teha pooleks telliseks. Korstna kanali väljalaskeava korraldamisel kasutatakse veerandit.Pärast tuhapanniga kambrite paigaldamist liiguvad need malmrestile, mis on paigaldatud täpselt keskele tuhapanni ja valmis tulekolde vahele.

Erinevate müüritise avade kujundamiseks vajate ruudukujulisi metallnurki standardsuurusega 20 mm. Telliskivi ladumisel veenduge, et ridadevahelised õmblused oleksid ühtlased. Põlemiskambri ülaossa (pliidi tasandil) jõudes asetatakse peale 12 mm paksustest terasvarrastest võre. Sellesse kohta jäetakse mõlemale küljele väikesed avad, millesse seejärel laaditakse kivid. Selliste niššide olemasolu võimaldab teil perioodiliselt eemaldada kive ja puhastada kogunenud tahma. Kuumuse suurendamiseks pritsitakse neile vanniprotseduuride ajal osa vett.

Ekspertide soovitused

Telliskiviseintega avatud variandi valimisel peaks kapten juhinduma järgmistest kaalutlustest:

• korstna kanal sellistes konstruktsioonides on võimaluse korral tehtud suure hulga järskude pööretega, mis aitab kaasa paremale soojusülekandele ja kütuse täielikule põlemisele;
• kui on selline ülespoole suunatud ava, peaksite muretsema sellesse kohta lukuga kontrollakna korraldamise pärast;
• ülemine telliste rida tuleb muuta tugevaks; samas jäetakse sinna väike ava korstna paigaldamiseks.

Pärast müüritise valmimist jätkavad nad metallkorpuse seinte keevitamist, mis oma eesmärgi poolest sarnaneb kogu konstruktsiooniga piirneva korpusega.
