Raudbetoonpaneelid eramu ehituseks

Raudbetoon on terasraudbetoon. Kokkupandavad tooted toodetakse tehastes, seejärel tarnitakse ehitusplatsile, kus need monteeritakse vajalikku asendisse. Raudbetoonpaneelidest maja ehitatakse kiiremini, kuna jäävad ära raketise paigaldamise, metallkarkassi keevitamise, mördi valmistamise ja betoneerimise protsessid. Kvaliteedikontroll taandub hoone struktuuri ruumilise paigutuse kontrollimisele ja sisseehitatud osade keevituskohtade ülevaatamisele.

Raudbetoonpaneelide tüübid

Tootmiseks kasutatakse kerget või rasket kaubandusliku kategooria betooni tihedusega 1,8 - 2,5 t/m³. Liitmikud on võetud klassidesse 35GS - A II, A - III, A - IV klass. Tootmise ajal pingestatakse metallvardaid tõmbepiirkonnas, et suurendada paindetugevust.

Armatuuriga maja ehitamiseks mõeldud betoonpaneele valmistatakse tehases mitmel viisil:

• konveiermeetod, kui vormides olevaid elemente liigutatakse konveieril ja protsesse teostatakse järjestikku;
• vooluagregaatmeetod - plaatide liikumine läbi tehnoloogiliste protsesside osakondade toimub kraana abil;
• pingitehnoloogia - tooted on paigal ja üksused liiguvad nende ümber.

Kokkupandavate elementide pind on väliskeskkonna negatiivsete mõjude eest kaitstud polümeerikihiga. Katted on saadaval tolmu eemaldavate immutuste ja õhukesekihiliste kompositsioonidena. Sisemine tugevdus on kaitstud tsinkfosfaadi pihustamisega, mis pärast lahuses leelisega reageerimist moodustab usaldusväärse kihi.

Eramuehituses kasutatakse järgmist tüüpi konstruktsioone:

• välis- ja siseseinapaneelid;
• sambad, risttalad;
• põrandaplaadid;
• vundamendiplokid, talad, klaas-tüüpi elemendid.

Niiskuse mõju vähendamiseks kasutatakse hüdroisolatsiooni immutusi. On ehitustooteid, mis kasutavad raudbetooni tugevuse suurendamiseks komposiitmaterjale.

Väline

Välisseinad saab ehitada ühe- ja mitmekihilistest paneelidest ning sisselaskeavaks kasutatakse keskmise raskusega segusid. Kõrghoonete elementide pikkuse määrab paneelvaheseinte samm, mis paigaldatakse üle välisseinte. Fassaadiplaate valmistatakse pikkustes 2,5, 2,8, 3,2, 3,6, 6,0 meetrit.

Tavaliselt jagatakse seinapiirete elemendid funktsionaalsuse ja konkreetse kasutuse järgi:

• elamud;
• tootmistsehhid;
• insenerikonstruktsioonid;
• pööningul ja esimesel korrusel.

Paneel-eramaja ehitamisel kasutatakse raskuse kergendamiseks tugevaid piirdeid või plaate, mille sees on tühimikud. Need on valmistatud ühte tüüpi betoonist või kombineerivad mitut tüüpi ühes tootes. Kahekihilises versioonis on lisaks armatuurile paigaldatud ka soojusisolatsioonikiht mineraalvilla, vahtbetooni ja vahtklaasi.Isolaator on pealt viimistletud tsementeeritud tasanduskihiga. Isoleeritud pool asetatakse ruumi sisse.

Paneelid paigaldatakse hoonesse nii, et nad tajuvad jõude erinevalt. Sõltuvalt sellest jagatakse need tüüpidesse:

• mittekandvad;
• kandevõime;
• isemajandav;
• põrandakoormust kandes.

Kolmekihilistes paneelides ühendatakse kaks ribipaneeli, mille sisse asetatakse isolatsioon. Sellised välised piirded klassifitseeritakse suurenenud funktsionaalsusega rasketeks toodeteks.

Kodune

Sisemised seinad ei lähe välja ja ei avalda kahjulikke atmosfäärimõjusid. Need on valmistatud ühekihilisest kergest või tavalisest raudbetoonist. Raudbetoonplaatidest majal võivad olla sees kandvad või mittekandvad seinad, mille jaoks toodetakse erineva paksusega kokkupandavaid paneele. Esimest tüüpi toetavad talad, risttalad ja põrandaplaadid.

Vaheseinad jagavad hoone sisemuse ühe korruse piires eraldi ruumideks. Need peavad olema säästlikud, jätkusuutlikud ja vastupidavad. Nende jaoks mõeldud paneelid on valmistatud niiskuskindlaks, tulekindlaks ja hügieeniliseks. Nõuded võivad olla arvestamata või mingil määral arvesse võetud sõltuvalt õhukeste seinte asukohast (vannituba, elutuba, muusikastuudio, kontor).

Vaheseinad ei võta jõudu, seetõttu valmistatakse nende jaoks kerged kokkupandavad elemendid. Õhukeste seinte puhul kasutatakse heliisolatsioonikihiga plaate, mis paigaldatakse ühelt poolt ja tihendatakse tsemendikihiga.

Vaheseinte paksus ei tohi olla väiksem kui 60 mm vastavalt standardile GOST 12.504 - 1980. Kokkupandavad tooted peavad sisaldama konstruktsioonis tugevdust ja olema ühe- või kahekihilise struktuuriga. Piirde seinad võivad olla valmistatud kergest kipsbetoonist.

Põrandad

Horisontaalselt paigaldatavad plaadid monteeritakse katte- või laeelementidena ning neid kasutatakse tunnelikanalite ja soojatrasside ehitamisel. Tooteid on erinevates standardmõõtudes, seega on võimalik valida osi paigaldamiseks mittestandardsesse kohta.

Kokkupandavad põrandad on valmistatud kvaliteetsest raskest betoonist ja paigutatakse kõrge seismilise ohuga piirkondadesse. Spetsiaalne tugevdusmeetod võimaldab tal taluda suuri koormusi. Plaadis metallvarraste eelpingestuse tehnoloogia säästab terast. Betoonist monteeritavatele toodetele antakse kena välimus, kasutades elementide nurkkontuure faaside abil.

Toodetakse järgmist tüüpi põrandaplaate:

• Tühine. Neil on kogu pikkuses ümmargused, ruudukujulised, ovaalsed augud. Otsast lõpuni proovivõtu abil hoitakse kokku betoonikulu. Plaatide paksus on vähemalt 22 cm, seega on põrandad kaitstud painde eest. Horisontaalsed elemendid isoleerivad põrandad heli eest ja takistavad tulekahju korral leegi levikut.
• Sooniline. Neid kasutatakse suurte katuste katmiseks, kuna need on vastupidavad ja ei vaju. Tooted on ristkülikukujulised, mille allosas on selgelt määratletud jäikusribid.
• Täidlane. Neid eristab suur kaal ja maksimaalne tugevus. Neid saab kasutada kõrgendatud põrandakvaliteedinõuetega hoonete ehitamiseks.
• Viltuse otspinnaga. Neid kasutatakse raudbetoonpaneelidest maja ehitamisel ja väikeplokkidest seinte ehitamisel. Kaalu vähendamine saavutatakse servade kaldega.

Tugevad lisaplaadid on valmistatud kõrgtugevast betoonist, mis taluvad raskust 1 – 3 t/m². Mitmeõõnesed kergplaadid valmistatakse pingitehnoloogia abil ilma raketiseta.

Fundamentaalne

Plokid on tugevdatud ristkülikukujuline struktuur. Neid kasutatakse igasuguse keerukusega vundamentide ehitamisel.

Materjal tarnitakse tehastest valmisplokkides, seega vastavad tooted standarditele ja erinevad järgmiste omaduste poolest:

• tagavad konstruktsioonitugevuse (0,1 - 0,11 t/m2) ja neid kasutatakse ehituseks seismilistes piirkondades;
• tööaeg maapinnas on kuni 50 aastat;
• eraehituses kasutatakse väikeplokke, mis paigaldatakse ilma erivarustuseta;
• tulekindlus;
• kasutatakse betooni tootmisel tihedusega 2,4 t/m³;
• kuuluvad kõrgendatud külmakindluse kategooriasse (F 200);
• veekindluse tase W2.

Vundamenditooted võivad olla ribad, klaas sammaste jaoks, sammaskujulised, tahked. Valatud plaate kasutatakse seal, kus monoliitsed alad on ebaefektiivsed või kus nende valamine on keeruline. Plokid kiirendavad ehitamist ja vähendavad tööjõukulusid.

GOST 13.579 – 1978 sortiment sisaldab mitut tüüpi plokke. Kõrgus varieerub vahemikus 30 – 60 cm, laius – sarnases vahemikus 30 – 60 cm, gradatsioon on 10 cm. Tooteid toodetakse pikkusega 90 – 240 cm.

Eelised ja miinused

Kiirendatud tempos on valmimas raudbetoonpaneelidest eramu. Kokkupandavad paneelid, plaadid ja vundamendid on kokkupandavad piirdeaiad ja konstruktsioonielemendid, mis monteeritakse üheks hooneks. Defektsete osade saamise oht on minimaalne, kuna tehases kontrollitakse toodete kvaliteeti ja väljastatakse sertifikaat.

Muud monteeritava betooni kasutamise eelised:

• kohaletoimetamine toimub vastavalt vajadusele, nii et ehitusruumis pole segadust;
• betoon reageerib agressiivsetele keskkonnamõjudele neutraalselt, nii et selle vananemine on minimaalne, nagu ka hävimine;
• kõik elemendid toodetakse standardmõõtude järgi, osade ühendamine ja sobitamine vastavalt suurusele toimub raskusteta;
• seinapaneelid ja põrandaplaadid on sileda pinnaga, viimistlus ei nõua ala töömahukat tasandamist;

Kasutamise miinusteks on see, et seinad (v.a. soojustatud tooted) nõuavad külma eest kaitsva kihi paigaldamist. Kokkupandavate elementide vahelised õmblused on tihendatud mördiga ja täiendavalt isoleeritud soojuskadude eest. Mõõtmetega raudbetoondetailid on rasked ja vajavad seetõttu paigaldamiseks võimsat vundamenti ja tõstemehhanisme.

Vajalikud tööriistad ja materjalid

Betoonplaatidest kokkupandava maja ehitamine toimub spetsiaalse varustuse, näiteks autokraana abil. Tõsteseadmeid on vaja alates nulltsükli ehitamisest. Plokkide ja plaatide mahalaadimiseks ning osade kõrgusele tõstmiseks on vaja kraanasid. Suuremahulise ehituse jaoks on tulusam kasutada tornkraanasid, kuna rent on odavam.

Autokraanad valitakse noole pikkust arvesse võttes, et ühest parklast oleks võimalik jõuda maja vundamendisüvendi ja karkassi erinevatesse punktidesse ning ka paneelid sõidukilt maha laadida. Arvesse võetakse elementide kaalu ja mehhanismi kandevõimet.

Valige tööriist põrandaplaatide mõõtu lõikamiseks või neisse aukude tegemiseks luukide, kaevude või keldrite jaoks. Pärast kraanaga tõstmist tuleb plaat asetada paigaldusasendisse, hinged keevitada, õmblused mördiga tihendada.

Sellise töö jaoks on ette nähtud järgmine:

• veski, haamerpuur, tungraua;
• kelk, raudraud, vasar;
• mõõdulint, kriit, hoone tase, loodijoon;
• keevitusmasin;
• lahuse konteiner, kellud, labidad, kanderaamid.

Paneelide ja plaatide vahelised õmblused tihendatakse liiva- ja tsemendipõhise mördiga. See tõstetakse kraanaga vanni ja kasutatakse kohe pärast kahe külgneva elemendi paigaldamist. Keevitamiseks kasutage elektroode nr 3, 4.

Ettevalmistustööd

Enne vundamendiplaatide paigaldamist tühjendage koht, kui seal on kõrge pinnasevee tase. Drenaažisüsteemi saab paigaldada ettevalmistusjärgus või pinnase tagasitäitmisel vundamendilähedastesse siinustesse.

Maja planeering viiakse läbi võttes arvesse ruumide suurust, avade asukohta, seinte kõrgust ja katuse kallet. Selline info sisaldub projektis, mis tellitakse ehitusprojekteerijatelt ja projekteerijatelt.

Enne ehituse alustamist tehke järgmist:

• hoone telgede tähistamine objektil naastude ja nööride abil;
• kaevetööd süvendi või eraldi kaevikute kaevamise näol;
• põhja puhastamine disainimärgini;
• arvestusliku paksusega liivast ja killustikku tagasitäite paigaldamine.

Nad kavandavad ehitusplatsi korraldust, võttes arvesse ladustamiskohti, kraana paigaldust ja juurdepääsuteede asukohta.

Raudbetoonpaneelidest majade ehitamise etapid

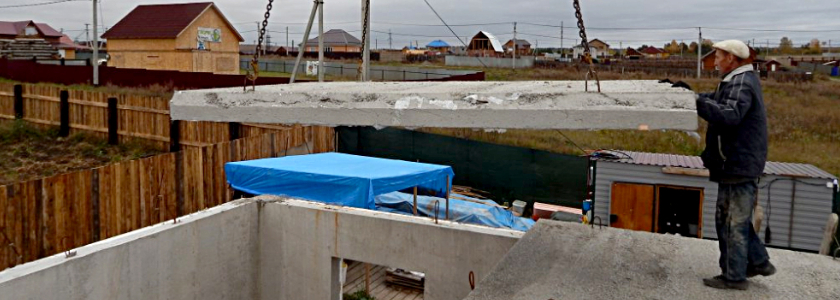

Pärast ettevalmistust algab vundamendiplokkide paigaldamine. Plaadid asetatakse sügavusele alla pinnase külmumise, need asetatakse sidemetega, vuugid tihendatakse mördiga ja kinnitusaasad keevitatakse kokku.

Plaatidest maja ehitamise protseduur:

1. vundamendi pinna horisontaalne isolatsioon kolme kihiga katusevildiga mastiksil;
2. tugevdatud vöö paigaldamine ja esimese taseme põrandaplaatide paigaldamine;
3. I korruse välispiirdepaneelide paigaldus, pragude tihendamine;
4. vaheseinte ja siseseinte paigaldus, vuukide tihendamine;
5. katuse- või laeplaatide paigaldamine teisele korrusele;
6. vundamendi vertikaalne isoleerimine ja kaevikute tagasitäitmine.

Kui katus on lame, kasutage eurokatusevilti või muud vaipa. Kallaku loomiseks kinnitatakse plaatidele puidust või metallist sõrestikud, millele asetatakse mantli- ja katusematerjal.
