Katusel asuvat väljalasketoru pea kujul olevat spetsiaalset seadet nimetatakse katuse ventilatsiooni väljalaskeks. Järeldused jagunevad tüüpideks, mida kasutatakse erinevate kaldega nõlvade, pööningu- ja lamedate konstruktsioonide jaoks. Seadmed sisaldavad komponente adapterite kujul ja läbipääsuseadmed valitakse sõltuvalt katuse tüübist ja torude läbimõõdust.
- Materjalid katuse ventilatsiooni väljalaske tegemiseks
- Plasttooted
- Valmistatud tsingitud terasest
- Nõuded ventilatsioonikonstruktsioonidele
- Ühenduste arv
- Sisepind
- Korrosioonikindlus
- Katusel oleva ventilatsiooni väljalaskeava asukoha valimine
- DIY paigaldus
- Paigaldamise etapid metallkivikatuse näitel
- Lisaseadmed
- Aeraatorid
- Tilgutid
- Deflektorid
- Visiirid
Materjalid katuse ventilatsiooni väljalaske tegemiseks
Toru puutub kokku ebasoodsate tänavatingimustega, seetõttu esitatakse materjalile teatud nõuded. Seade ei tohiks kaotada jõudlust kuuma, külma või ultraviolettkiirguse käes.
Katuse väljalasketoru materjal peab vastama nõuetele:
- ilus vaade;
- värv sobib katusekatte värviga;
- korrosioonikindlus ja niiskuskindlus.
Väljapääsu korraldamiseks kasutatakse mitmeid materjale.Plastik ja galvaniseerimine on populaarsed.
Plasttooted
Materjal on toodetud looduslike või sünteetiliste polümeersete ühendite baasil. Katuse ventilatsioonielemendid toodetakse vormimismeetodil, mis välistab mitmekordsed vuugid ja vahed.
Kerge materjal (tihedus 0,85 - 1,8 g/cm3) ei koorma katusekonstruktsiooni. Tooteid on lihtne paigaldusasendisse paigaldada. Plastik on vastupidav hapete ja leeliste toimele, mis on atmosfääris vabad. Kompositsioonile lisatakse plastifikaatoreid, et kontrollida soojuspaisumist ja värvaineid, nii et värviline PVC ei tuhmu päikese käes.
Valmistatud tsingitud terasest
Sellised katusel olevad väikese seinapaksusega ventilatsiooniavad on vastupidavad ega deformeeru tuule ega juhusliku mehaanilise jõu mõjul. Metallprofiili mõlemal küljel tehakse galvaniseeritud katmine, kiht jaotub ühtlaselt.
Tooted erinevad järgmiste omaduste poolest:
- avatud tingimustes töötamise kestus;
- kulumiskindlus;
- keskkonnaohutus.
Tsingitud väljalaskeavade korraldamise seadmed on võrreldes roostevaba terasega eelarvesõbralikud. Toodete maksumus sõltub alus- ja kattekihi paksusest, samuti tüübist: metallkividele katuseventilatsioon, onduliin või õmblusega katusekate.
Nõuded ventilatsioonikonstruktsioonidele
Väljapääsud katusele peavad koos ventilatsioonisüsteemiga hoidma siseruumides ja katuse all temperatuuri ning eemaldama majapidamisaurud.
Tooted on toodetud vastavalt nõuetele:
- paigaldustihendite olemasolu;
- reguleerimise võimalus piki vertikaaltelge;
- ventilatsioonitorudega ühilduvad seadmed;
- minimaalne liigeste arv.
Seadmed ei tohi läbida niiskust ega olla korrosiooni all, sisemus peab olema sile, ilma kareduse, väljaulatuvate osade või paindeta.
Ühenduste arv
Metallplaatidest, gofreeritud lehtedest või bituumenist katuse läbivad ventilatsioonikäigud peavad olema vertikaalteljega ja neil peab olema vähe ühenduskohti. Eksperdid ei soovita painde arvu vähendamiseks kombineerida mitut ventilatsioonitoru ühte väljalaskeavasse.
Vannitoa, köögi ja elutubade igale õhupuhastile tehakse eraldi väljalaskeava katusepinnale. Õhuvoolude takistamatu liikumise tagamiseks valige tooted, mis on valmistatud pressimise teel, ilma liigenditeta piki pikkuses.
Sisepind
PVC-st ja tsingitud metallist torude sisepind on sile (kareduskoefitsient on 0,0005 mm), mistõttu õhk ei puutu läbi kanali liikumisel vastupanu ning läbilaskevõime suureneb.
Kui piirkonnas on ebatasased alad, ladestuvad aja jooksul seintele rasvad ja tekib muude lenduvate ainete kate. Muhklik pind suurendab mürataset õhu läbimisel.
Korrosioonikindlus
Korrosiooniprobleemiks on lahtise aine (rooste) tekkimine toodetele vee mõjul. Selle tulemusena on väljalaskesüsteemi seinte tihedus katusele läbi metallplaatide aukude ja läbivate aukude tekkimise tõttu kahjustatud.
Plastikust ja galvaniseerimisest valmistatud tooted on niiskuskindlad, mistõttu materjalid ei korrodeeru kogu kasutusaja jooksul.
Katusel oleva ventilatsiooni väljalaskeava asukoha valimine
Sagedamini tehakse katuseharja piirkonda ventilatsiooniava katusele pehme katuse, lainepapi ja terase jaoks. See on tingitud asjaolust, et nõutav on minimaalne kõrgus üle katuse taseme, element on tuulekindel ja saab paigaldada kokkupandavaid seadmeid.
Kui läheduses on korsten, asetatakse ventilatsiooni väljalaskeava harja tasemele, kuid veidi madalamale kui korstnakollektor. Väljapääsu asukoha valikut reguleerivad standardid SP7.13130-2009 ja SNiP 41. 01. - 2003.
DIY paigaldus
Ventilatsiooniavad paigaldatakse samaaegselt katusevaiba paigaldamisega või ehitatakse valmis katusesse. Eelistatav on esimene meetod, kuna pole vaja katet eemaldada ega mantlielemente uuesti teha. Läbipääsuäärik kinnitatakse aluse külge sünteetilise mastiksi ja naelte abil ning elemendi ümber olev auk on hüdroisolatsiooniga.
Aluse konstruktsioon nõuab väljumiskohas tugevdamist pideva treipingi või täiendavate vardade paigaldamisega. Pärast onduliini, pehmete plaatide ja profiilmetalli paigaldamist paigaldavad nad terasvooderdused või spetsiaalsed põlled.
Paigaldamise etapid metallkivikatuse näitel
Esialgu märgitakse paigalduskoht spetsiaalse malli abil, mida müüakse koos väljundiga, nii et lehtede all ei oleks mantlit, vastasel juhul tuleb see lahti võtta.
Töökäsk:
- teha katuse ventilatsiooniseadmele metallplaatidest kattekihi sisse auk, hüdroisolatsioon, isolatsioon veskiga (ring 115 mm) või metalli lõikamiseks kääridega;
- korraldage täiendavad latid, et kinnitada väljapääsu võre konstruktsioonis;
- mastiksil oleva ava ümber on kinnitatud tihenduselement;
- läbipääsuvoldi alumisele osale kantakse hermeetik ja element kinnitatakse isekeermestavate kruvidega aluse külge;
- pööninguruumis on ventilatsiooni väljalaskeava ühendatud toruga, mis kinnitatakse jäigalt soovitud asendisse klambrite või sulgudega.
Katusel olev ava on töödeldud spetsiaalsete elementidega ning ümbritsev vahe on kaetud katusevärviga sobiva materjaliga.
Lisaseadmed
Ventilatsiooni väljalaskeava on varustatud abikonstruktsioonidega, mis paigaldatakse väljalaskevoldi peale või katusekoogi sisse.
See võib olla:
- aeraatorid;
- tilguti;
- deflektorid;
- visiirid.
Täiendavad seadmed suurendavad ventilatsioonisüsteemi jõudlust, suurendades süvist liini sees. Konstruktsiooniseadmed kaitsevad väljundelemendi siseruumi vee, lume ja prahi eest.

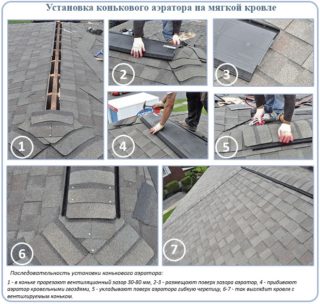

Aeraatorid
Seadmed kiirendavad õhuvoogusid katusevaiba ja soojusisolatsiooni all, kui loomulik tõmme on ebapiisav. Aeraatorid on lamedad plaadid, mis on ette nähtud õhutiheduse lahjendamiseks, mille tõttu voolud eemaldatakse katusealusest ruumist.
Elementide suurus erineb olenevalt katte tüübist, nagu ka nende arv erinevate katusematerjalide puhul. Asetage plaadid nõlvade kõrgetele osadele mitte rohkem kui 12-meetrise sammuga. 15–45° kaldega katustel on ette nähtud spetsiaalsed läbipääsud - katuseharja tuulutusavad ja sellistesse süvenditesse paigaldatakse aeraatorid.
Tilgutid
Seade on katusel olev ventilatsioonikate, mille ülesandeks on sula- ja vihmaniiskuse eemaldamine väljalasketoru sisemusest. Seadme pea on tehtud kaldega, põhi on tilguti ise ja küljed on varustatud kumera äärisega, mis ulatub läbipääsu mõõtmetest välja vähemalt 10 cm.
Ventilatsioonikanalid on täielikult kaetud korgiga ja toru seintel on augud, mis on kaetud võrega. Kaitserakke ei tehta väikeseks, et need ei ummistuks. Tilgutorud kaitsevad lisaks kondenseerumise eest ja vähendavad süsteemi müra, kui seal on ventilaatorid.
Deflektorid
Need on katuse ventilatsiooni seened, mis asetatakse toru otsa, et vähendada survet ümbritsevas piirkonnas ja suurendada tõmbejõudu. Seade genereerib õhuvoolusid ja suunab need soovitud suunas.
Deflektori funktsioonid:
- ei lase tuulel toru siseruumi siseneda;
- välistab vastupidise (ümbermineva) tõukejõu ilmnemise;
- kaitseb sademete, prahi, lindude eest.
On olemas laiendatud hajutipeaga mudeleid, mis toodavad katusel olevaid silindrikujulisi ventilatsiooniseadmeid, sfäärilist turbodeflektorit ja dünaamilist seadet.
Visiirid
Karniis on paigaldatud ventilatsiooni väljalaskeavale, et vältida siseseinte hävimist sademete mõjul.
Valmistamiseks kasutatakse erinevaid materjale, terast, tugevdatud PVC-d. Elemendid paigaldatakse pehmete ja kõvade katuste ventilatsioonikanalitele, kuid need on valmistatud minimaalse paksusega, et mitte koormata kandvaid sarikaid.
Torule paigaldamiseks kasutatakse spetsiaalseid nagid ja kronsteinid, mis on kinnitatud kollektori välisseinte külge. Varikatused on valmistatud ühe või kahe kaldega püramiidi, kupli või vihmavarju kujul.
