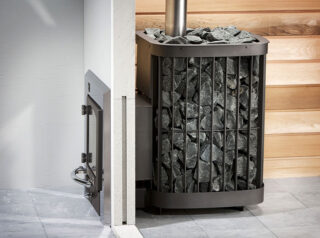

Kaugkamin soojendab oma kompaktsuse tõttu üheaegselt leiliruumi ja garderoobi, suureneb vanni kasulik ruumala. Leiliruumis väheneb hapniku põlemise tase, kuna seadmed asuvad teises ruumis. Omanikud paigaldavad oma kätega välise tulekoldega saunaahju, millele ehitavad tugeva vundamendi. Malmist ahjud on sageli varustatud eemaldatavate kaminatega, samas kui malmist mudelid on valmistatud ühes tükis konstruktsioonide kujul.
Välise kaminaga sauna plussid ja miinused
Leiliruumi kütmine ooteruumist ei katke, isegi kui selles on inimesi. Välditakse protsessis osalejate põletusi veeprotseduuride ajal, kuna küttepuude lisamiseks pole vaja ust puudutada.
Kaugtulekambri kasutamisel on positiivseid külgi:
- leiliruumi koos puitkütusega prügi ei tooda;
- Kamina kõrval on koht palkide kuivatamiseks, mida leiliruumis teha ei saa;
- saunaõhk puhastatakse, sest põlemiskambri avamisel vingugaas sisse ei pääse;
- leiliruum säästab ruumi täiendavate pinkide ja riiulite paigutamiseks.
Puuduseks on see, et riietusruum vajab head ventilatsiooni, kuna põlemisõhk võetakse otse ruumist. Värske õhu puudumine põhjustab puidu mittetäielikku põlemist ja tahma ilmumist korstnasse.
Metallpliidi korpus kuumeneb, nii et lähedal asuvad seinad ja põrandad on vooderdatud soojusisolaatoriga ning kütteseadmed ise asuvad vertikaalsetest piirdeaedadest, külgmistest või tagumistest vaheseintest mitte lähemal kui 1,0 m, kui neil pole krohvi. 25 mm paksune mördikiht seinal võimaldab vähendada vahemaad 0,7 m-ni.
Küttekolde koha valimine
Ahi on leiliruumiga ühendatud põlemiskanaliga, mille uksed tuleb juhtida garderoobi. Ahjukonstruktsioon on sageli tule eest kaitstud vaheseina kõrval. Kamin asetatakse sissepääsust paremale või vasakule, asukoht sõltub vanni kujundusomadustest.
Kuidas riietusruumist kaminaga vanni õigesti ahju paigaldada:
- Kui paigaldatakse kaitseplaadid, ekraanid või soojusisolaatorid, asetatakse seade nii, et kaugus ülemise korruseni on vähemalt 1,2 meetrit.
- Valige koht, kuhu on võimalik teha eraldi betoonalus.
- Toru peab kulgema vertikaalselt ning see ei tohi puudutada katuse puitelemente, talasid ega sarikaid.
Iga paigutamise juhtumi puhul võetakse arvesse konkreetseid asjaolusid. Põletuskanal viib leiliruumi, seega määratakse koht nii, et järgmises ruumis on mugav osa seinast välja lõigata, ilma et pinke ja riiuleid kahjustataks.
SNiP nõuded ehitamiseks
Paigaldusnõuded ja standardid on sätestatud SNiP 41.01 - 2003 jaotises 6.6. Järgides juhiseid, saate kaitsta hoonet tule eest.
Mõned nõuded saunaahju paigaldamisel:
- vundament viimistletakse pealt kuumakindla kattega, peale asetatakse metallleht (vähemalt 4 mm);
- kaitseks kasutage asbesttsemendilehti, mineraalvilla, vahtklaasi ja struktuurset kuumakindlat vilgukivi;
- ukse ette põrandale asetatakse raudplekk mõõtmetega vähemalt 40 x 80 cm;
- seinas olev ava kanali läbimiseks on vooderdatud tellisega;
- ajutise viibimise kategooria ruumides, mille hulka kuuluvad supelhooned, on lubatud paigaldada ahjud küttetemperatuuriga 120°C;
- Kui riietusruumi värske õhu juurdevool puudub, ei ole soovitatav kasutada sundväljatõmbe;
- Ärge laske kaminast suitsu ventilatsioonikanalisse juhtida.
Tellistest vann on valmistatud spetsiaalse mördi abil kuumakindlate konstruktsioonide jaoks, ridu hoitakse horisontaalselt.
Iseehituse samm-sammult protseduur
Kui seadmete kaal ei ületa 0,4 tonni, võttes arvesse kivivooderdust ja plaate ning põrand on valmistatud laudadest, mille paksus on 4 cm või rohkem, saate ilma poodiumit paigaldamata. Põrandatele laotakse keraamilised plaadid asbestplaatidele. Tavaliselt kaaluvad roostevabast terasest ahjud veidi, kuid malmkaminate jaoks on vajalik vundamendi valamine. Ilma aluseta paigaldamise korral peab ahju põhja ja põranda vaheline kaugus olema vähemalt 10 cm.
Kaugus puitkatuseelementidest:
- 130 mm - tellistest torudest;
- 250 mm - keraamikast;
- 130 mm - tuleisolatsiooniga keraamilistest suitsukanalitest.
Leiliruumi iseloomustab kõrge õhuniiskus, seetõttu on selles põrand tehtud kaldega seinast, mille taga ahi seisab.Kaminaalune põrandakate on igast küljest hüdroisoleeritud, et vesi ei voolaks selle kõrgusel duši, pesuruumi või leiliruumi küljelt sisse.
Vundamendi paigaldus
Vundament on tehtud sellises kvadratuuris, et see on kaks korda suurem kui ahju põhja pindala. Alusmaterjaliks on betoon ja punane keraamiline tellis. Ahju alust ei tohiks ühendada seinte või palkmaja vundamendiga.
Samm-sammult juhised küttekolde vundamendi ehitamiseks vannis:
- märgistada ehitusplats, võttes arvesse standardseid mõõtmeid;
- seinast lõigatakse välja ava, osa põrandast demonteeritakse;
- kaevama vundamendi süvend sügavusega 50 cm pluss 20 cm liiva-betoonpadja paigaldamiseks;
- tagasitäitmine liiva, killustiku ja tamperiga;
- paigaldage hüdroisolatsioon nii, et see kataks vertikaalsed seinad enne betooni valamist;
- paigaldage tugevdusest valmistatud raami raam.
Betoon valatakse maapinnaga tasa, seejärel tehakse kaitsekihid. Kui pind tõstetakse vannis põranda tasemele, paigaldatakse ajutine puidust või puitlaastplaatidest raketis. Vundament saavutab täieliku tugevuse 28 päevaga.
Põranda täitmine, seinte soojustamine

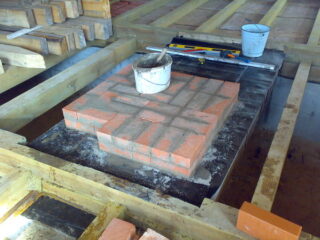

Betooni peale asetatakse kaks kihti hüdroisolatsiooni, mis liimitakse sulavaigule või tehases valmistatud bituumenmastiksile. Pinnale tehakse tsemendi-liiva tasanduskiht, mille paksus ei tohi olla väiksem kui neli sentimeetrit. Pliidi alla tehakse ühe- või kaherealine telliskivi kiht.
Külgnevate seinte ja puitvaheseinte otsad ja tasapinnad on isoleeritud kõrgete temperatuuride eest. Selleks võtke asbesti või paigaldage mineraalvilla ja kuumakindla kipsplaadi kiht (hall). Mineraalvill on niiskuse eest kaitstud kilega, sest märjana kaotab see oma soojusisolatsiooniomadused.
Ahju paigaldus
Kui supelmaja alles ehitatakse, paigaldatakse ahi, vooderdatakse tellistega ja tehakse siis riietusruumi ja leiliruumi vahele sein. Kui ahi on paigaldatud valmis hoonesse, soovitavad juhised teistsugust tööplaani.
Ahju paigaldamine vanni oma kätega:
- uurige tehnilist passi, mis sisaldab vaheseinte ja lagede kauguse soovitatavaid parameetreid;
- seinas lüüakse välja põlemiskanali auk, selle sees tehakse müüritis;

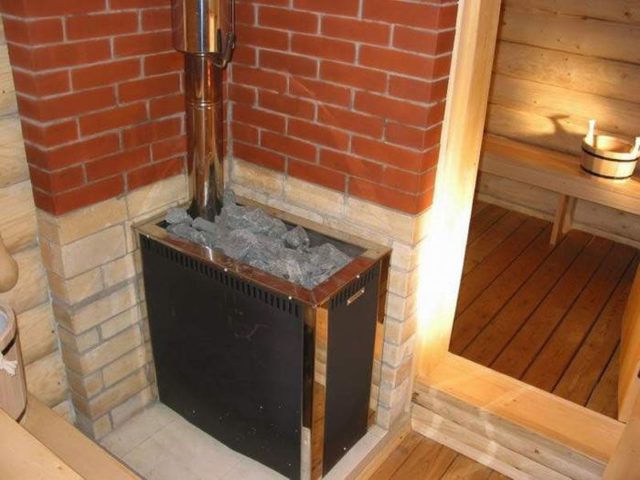

- paigaldage seade ettevalmistatud alusele, seejärel tehke kere ümber tellistest kest;
- vahustada puidu ja müüritise ühenduskohad;
- paigaldage kaitsev ekraan ahju perimeetrile 10–50 mm kaugusele tulekolde seintest.
Turvareflektorid on valmistatud terasest või malmist, saadaval on esi- ja külgmised mudelid. Ekraan alandab temperatuuri +80 - +100°C-ni, seega saab puidust vaheseina vahe vähendada 0,5 m-ni.
Korstna paigaldus
Kui kanal läbib seina, on lagi vooderdatud tellistega ja mähitud soojusisolaatoriga.
Korstnate tüübid:
- ahju peale asetatakse monteeritud konstruktsioonid ja nende jaoks kasutatakse metallist sandwich-torusid;
- põhikorstnad on ehitatud eraldi telliskanali kujul;
- seinakanalid tehakse vertikaalsete piirete paksuses.
Metallist ja malmist saunaahjude puhul kasutatakse kõige sagedamini esimest tüüpi. Kinnitatakse pliidi külge spetsiaalse adapteri abil. Ühendus katusega toimub alumiiniumkastide ja ääriste abil.
Ahju tööle panemine
Telliskivi kuivatatakse temperatuuril +5 - +30°C.Sel ajal on uksed ja ventiilid avatud ööpäevaringselt. Esimene süütamine toimub ilma süttivaid vedelikke ja tuleohtlikke materjale kasutamata. Kasutage kuivi ajalehti ja väikeseid puiduhakke. Pärast stabiilse tule saamist saate palke lisada väikeste portsjonitena.
Tuhakaev hoitakse lahti, põlemise intensiivsust kontrollitakse ukse sulgemise või avamisega. Kontrollige tõmmet ja küttekiirust. Kütteprotsess kestab 1–1,5 tundi, seejärel saate jätkata ahju tavapärase kütmisega.
Tuleohutusmeetmed
Tahkekütust kasutava kamina korstnatele paigaldatakse ventiilid, mille ava on vähemalt 15 x 15 mm.
Soovitatav suitsu väljalaskekanalite ristlõige sõltuvalt ahju võimsusest:
- 3,5 kW - 140 x 140 mm;
- 3,5 – 5,2 kW – 140 x 200 mm;
- 5,2 - 7 kW - 140 x 270 mm.
Praod, mis on eriti ohtlikud silmapaistmatutes kohtades (ühenduskohtades, ristmikel), suletakse kiiresti. 3–5 mm pragudesse koguneb tahm, mis võib süttida.
Puidust dacha tingimustes on esimene tuleohutusnõue reguleeriv kaugus tuleohtlikest vaheseintest. Probleem lahendatakse küttekeha lõikamise ja taandamisega, vertikaalsete ja horisontaalsete konstruktsioonide tulekaitsega.
