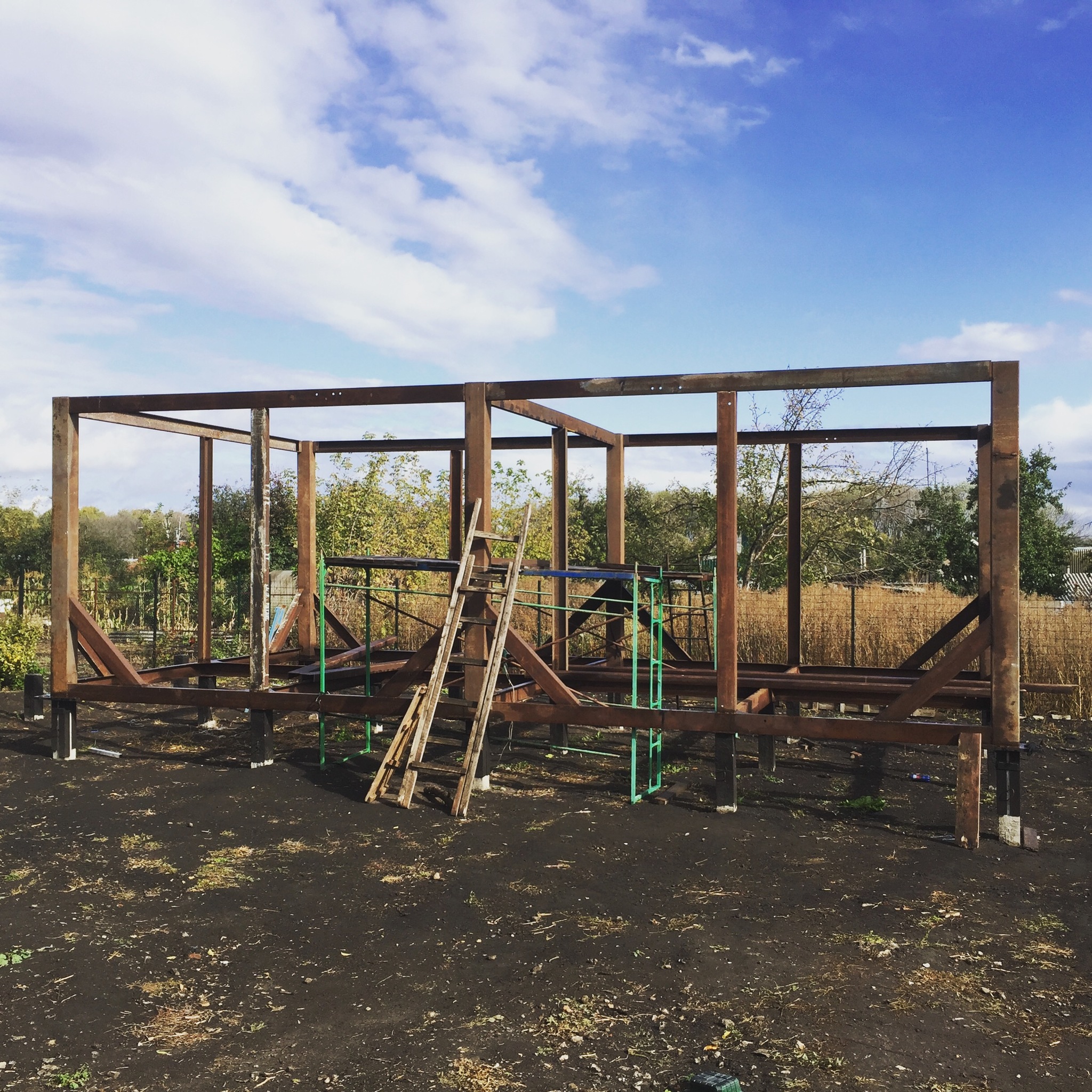

Konstruktsiooni põhjas olev raudraam aitab ehitada usaldusväärse ja vastupidava korpuse. Metallkarkassist majad ehitati varem tööstuslikuks otstarbeks, kuna terase soojusjuhtivus on kõrge. Kaasaegsed raudkarkassil põhinevad karkasshooned konkureerivad puidust ehitistega, kuna toodavad erinevat tüüpi soojusprofiile ja isolatsiooni. Majad on ehitatud kõrgtehnoloogiliselt, kaasaegselt või kasutavad klassikalist žanri.

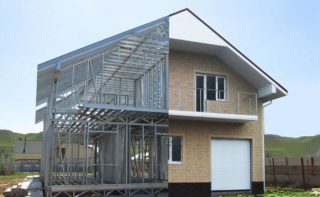

Mis on metallkarkassmaja?
Üle poole Kanada, USA, Euroopa, Skandinaavia ja Soome elamufondist moodustavad metallprofiilidest karkassmajad.
Hoone projektis:
- vertikaalsete postide read;
- horisontaalsed võred;
- tugipostid;
- sarikate süsteem;
- kinnitusvahendid;
- soojusisolatsiooni täidis.
Raam koosneb erineva kuju ja osaga galvaniseeritud profiilidest. Need on valmistatud kuumakindlas versioonis ja takistavad külmasildade tekkimist, samuti kondensatsioonipiiskade ilmnemist.Kergekaaluliste teraskonstruktsioonide tehnoloogia tagab ehituse töökindluse ja kvaliteedi. Profiilide sisse on tugevuse tagamiseks paigaldatud jäikusribid.
Tsinkkate kaitseb agressiivsete atmosfäärimõjude eest, vältides seega korrosiooni teket. Terasraam ei pragune aja jooksul, ei karda kahjureid ja on tulekindel.
Välisviimistlus on tehtud krohvi, voodritellise, voodri ja plastikuga. Katus on kaetud metallplaatide, lainepappide ja tsingitud terasega.
Metallkarkassmajade omadused
Selliste hoonete paigutusele piiranguid ei ole, kuid teraskonstruktsioonidest ehitatud maja pole enam võimalik ümber ehitada. Omapära on see, et kogu hoone karkassisüsteem koosneb raudkonstruktsioonidest, mille seinapaksus ja ristlõike parameetrid sõltuvad koormustest.
Maja koosneb mitmest kihist, millel on erinevad eesmärgid ja funktsioonid:
- tugikihti esindavad terasliistud, mis võtavad vastu koormused ja kannavad need ühtlaselt vundamendile;
- sisemine - asetatud hõlbustama 9,5 mm g/papi (paksus) paigaldamist, et tagada katte alus;
- ees - mõeldud välisvooderduseks ja loob ruumilise rippraami;
- isoleeriv - esindatud orgaanilistest või anorgaanilistest materjalidest valmistatud isolatsioonipaneelidega.
Metallkarkassist maja maksumus sisaldab projekteerimisuuringute, ehitusmaterjalide, tehtud tööde, masinate ja energia hinda. Kokkupanemiseks standardmaja ostmisel väheneb maksumus individuaalse disaini kaotamise tõttu. Sellest tulenevalt on metallkarkassmaja hind samal tasemel puitkarkassiga hoonega.
Hoonete eelised ja puudused
Terasprofiile kasutavate kergkarkasshoonete progressiivsel tehnoloogial on palju positiivseid aspekte, mis muudavad selle populaarseks. Esimene neist on konstruktsioonide paigaldamise töö kiirus vundamendist katuseni üksikute montaažiprotsesside vähese töömahukuse tõttu. Tüüpilistel profiilidel on standardsed liigendid, seega ühendatakse need mallimeetodil.
Muud märgitud eelised:
- hoone kaasaegne välisilme;
- väike komplekteerijate meeskond;
- sise- ja välisviimistluse lihtsus tänu läbimõeldud raamidetailidele;
- ei kahane, pole vaja massiivset vundamenti;
- ökonoomset maja on lihtne kütta;
- konstruktsiooni jäikus ja tugevus;
- pikk kasutusiga (umbes 100 aastat).
Metallkonstruktsioonidest kodusid saab hõlpsasti renoveerida ilma panka purustamata. Raam talub seismilist aktiivsust kuni 9 punkti. Ehitustöid tehakse erinevatel aastaaegadel.
Puuduseks on asjaolu, et maja panevad kokku professionaalid või tehakse töid nende juhendamisel. Vead kokkupanekul vähendavad kvaliteeti ja põhjustavad enneaegset riket.
Terasprofiilide tüübid
Nad kasutavad tootmiseks struktuurset kergmetalli, millest valmistatakse õhukeseseinalisi profiile. Materjal on korrosiooni eest kaitstud tsingikihiga.
Kasutatud meetod:
- kuumtsingitud;
- külm töötlemine.

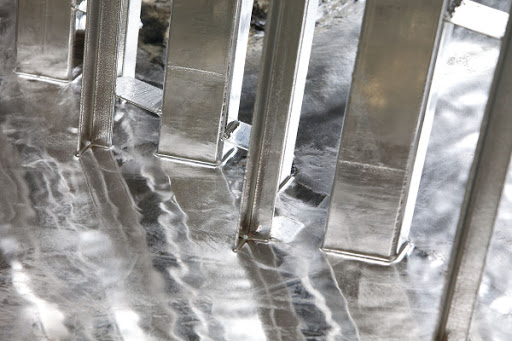

Kuumal meetodil kastetakse teras vedelasse tsinki ja protsess toimub +460°C juures. Tsink reageerib raua pinnaga ja saadakse vastupidav kuni 120 mikroni paksune kiht.Kaitse peab vastu mehaanilistele jõududele ning peab vastu atmosfääris sisalduvatele hapetele ja leelistele.
Külmmeetodil kaetakse teras tsingipõhiste toodetega. Eristatakse galvaanilist pealekandmisprotsessi ja krunttöötlust, mis sisaldab tsinki.

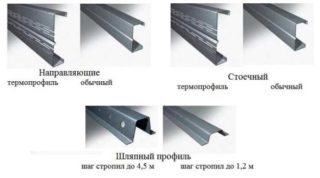

Kasutatavate rullprofiilide tüübid:
- juhendid;
- mütsid;
- raami külge kinnitatud

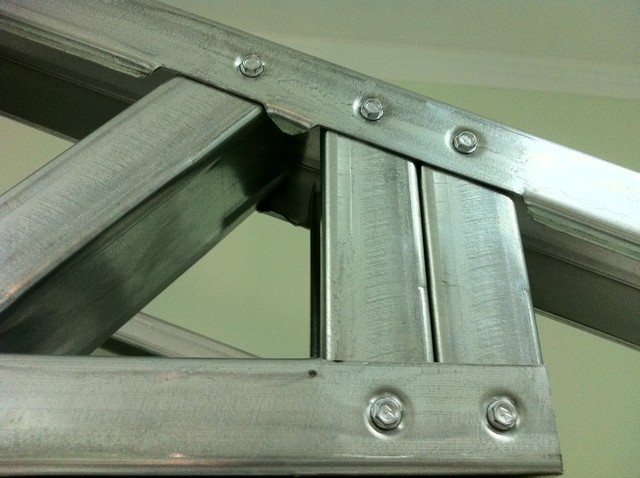

Talasid ja ore kasutatakse lae ja põranda katmiseks, samuti maja metallkarkassi sarikate konstruktsiooni kokkupanemiseks. Raami osad ühendatakse isekeermestavate kruvide, neetide ja poltide abil. Mõnikord kasutatakse takistuskeevitusmeetodit. Levinud on Z-, C-, U-kujuliste sektsioonide kujul olevad profiilid.
Lisaks õhukeseseinalisele valtsmetallile kasutatakse ühendusosi, treipi ja muid konstruktsioonielemente. Termoprofiil on klassifitseeritud energiasäästlikuks ehitusmaterjaliks.

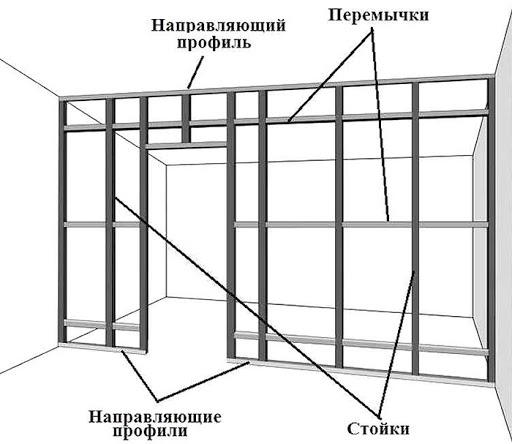

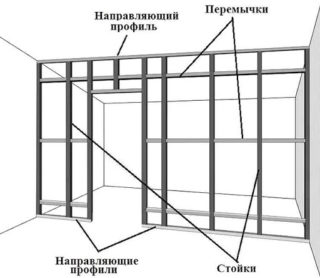

Juhendid
Paigaldamisel kasutatakse lihtsaid:
- sise- ja välisseinte plaatide juhtelemendid;
- lisaelemendid tala kattesüsteemis;
- sõlmed raami struktuuris;
- sillused akende all;
- seinanaastude kinnitused;
- triibud C-profiilil.
Termoprofiilelemente kasutatakse sisemiste vaheseinte, lagede ja seinte kanderaamina, samuti viilkatuste ja angaaride kandesüsteemides. Need on paigaldatud madala ja kõrge korruselise metallkarkassmaja konstruktsioonile. Hoonete konstruktsiooni väliskihis kasutatakse soojustatud profiile, mis tugevdavad katuse nõrku kohti (torude, ventilatsioonikanalite väljalaskeavade läheduses).
Rack monteeritud
Valikus on kõrge jäikusega C-kujuline tala, mis on mõeldud vertikaalseks paigutamiseks. Kasutatakse erineva konfiguratsiooniga raamidesse kandvate tugede ja tugipostide paigaldamiseks. Lingid tajuvad peamisi pikisuunalisi vertikaaljõude, mistõttu neile kehtivad maksimaalsed kandeomaduste nõuded.
Lihtsaid profiile ilma isolatsioonikihtideta kasutatakse järgmistel juhtudel:
- riiulite paigaldamine sise- ja välisseinte ridadesse;
- veergudena;
- talade vaheliste lagede ja sarikate konstruktsiooni süsteemi põhilülide kujul;
- sõrestike ja sarikate süsteemide trakside ja vööde loomiseks;
- seinatalade ja ääriste kujul;
- kokkupandavate konstruktsioonide kujul olevate katuseormide tugevdamiseks.
Rack-mount termoprofiilil on perforeeritud sisetükid ja seda kasutatakse metallmaja vertikaalsete komponentide paigaldamiseks (sarikad, nagid, katted ja sõrestik).
mütsid
Selliseid metallkarkassisüsteemi komponente kasutatakse analoogina standardse puitkattega. Tootel on iseloomulik ristlõige ja see on valmistatud õhukestest teraslehtedest ühes tükis, millel on augud. Need kaitsevad tooteid korrosiooni eest pulbervärvimise ja galvaanilise galvaniseerimisega.
Kübarasordid klassifitseeritakse nende omaduste järgi, mis on märgitud saatedokumentides:
- tasapinna laius;
- külje kõrgus;
- värvimise tüüp;
- pikkus
Tooteid toodetakse pikkusega 0,5-12 m, seina paksus on 0,5-2,0 mm ja riiuli kõrgus varieerub vahemikus 20-61 mm. Liiste kasutatakse mantli paigaldamiseks, mille sarikate samm on 0,6 - 4,5 mm. Sageli loobutakse vastuvõre paigaldamisest, sest...perforatsioon pinnal soodustab ventilatsiooni ja puudub vajadus ventileeritava vahe järele.
Materjal ei hävi kondensatsiooniga ning talub kergeid ja raskeid katusekatteid, kuid liistude kõrgus loeb.
Juhised oma kätega metallprofiilist maja ehitamiseks
Ilma kogemuste ja eriteadmisteta on metallkarkasskonstruktsiooni iseseisvalt ehitada väga raske. Juhend on mõeldud inimestele, kellel on selliste konstruktsioonide kokkupanemise oskused või kes töötavad kogenud töötajatega meeskonnas.
Maja toetamiseks kasutatavad õhukeseseinalised materjalid nõuavad kõigi terasprofiilide usaldusväärset fikseerimist. Korpuse kinnitamiseks kasutatakse jäikusribisid. Aknad ja ukseraamid paigaldatakse postidele ja risttaladele, seega peavad need lingid olema võimalikult tugevad ja stabiilsed.
Hoone ehitamise etapid:
- vundamendi paigaldamine;
- karkassi kokkupanek ja katuseelementide paigaldamine;
- vertikaalsete ja horisontaalsete piirete soojustamine.
Pärast raami paigaldamise lõpetamist kaetakse fassaad, frontoon ja külgseinad. Isolatsioonisüsteemis kasutatakse kaitsematerjali märjakssaamise vältimiseks hüdroisolatsiooni.
Vundamendi struktuur
Kasutatakse madalat tüüpi alust. Valige sammasvalik, tehke betoonist monoliitne riba või kasutage vaiad. Ribavundamendi jaoks tehakse jäik horisontaalraam, mis võimaldab nõrkadel ja ebastabiilsetel pinnastel jõudu ümber jaotada.
Sammas vundament tehakse koos tala raamiga ja selle elemendid on spetsiaalsete tugiosade abil jäigalt ühendatud.Sambad on raudbetoonist, tellistest (silikaat), kasutatud on monteeritavaid monoliittooteid. Vaiadele tehakse võre, kasutades kandvaid metallorme.
Vundament valitakse pärast ehitusvaldkonna pinnase omaduste uurimist. Arvesse võetakse maapinna külmumise sügavust ja tõusva pinnase vedeliku taset. Mittestandardsete hoonete puhul kogutakse koormusi, et välja selgitada vundamendile mõjuv kogusumma.
Tüüpprojektidel on arvutused juba olemas, kuid mittestandardse paigutuse jaoks tuleb tellida individuaalne projekt, et vundament saaks taluda ka maja raskust.

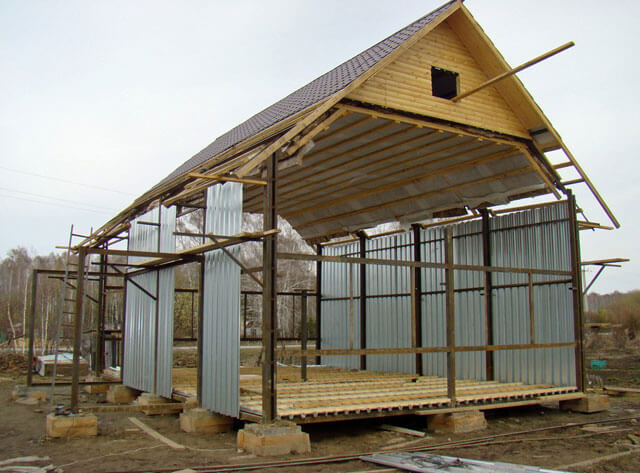

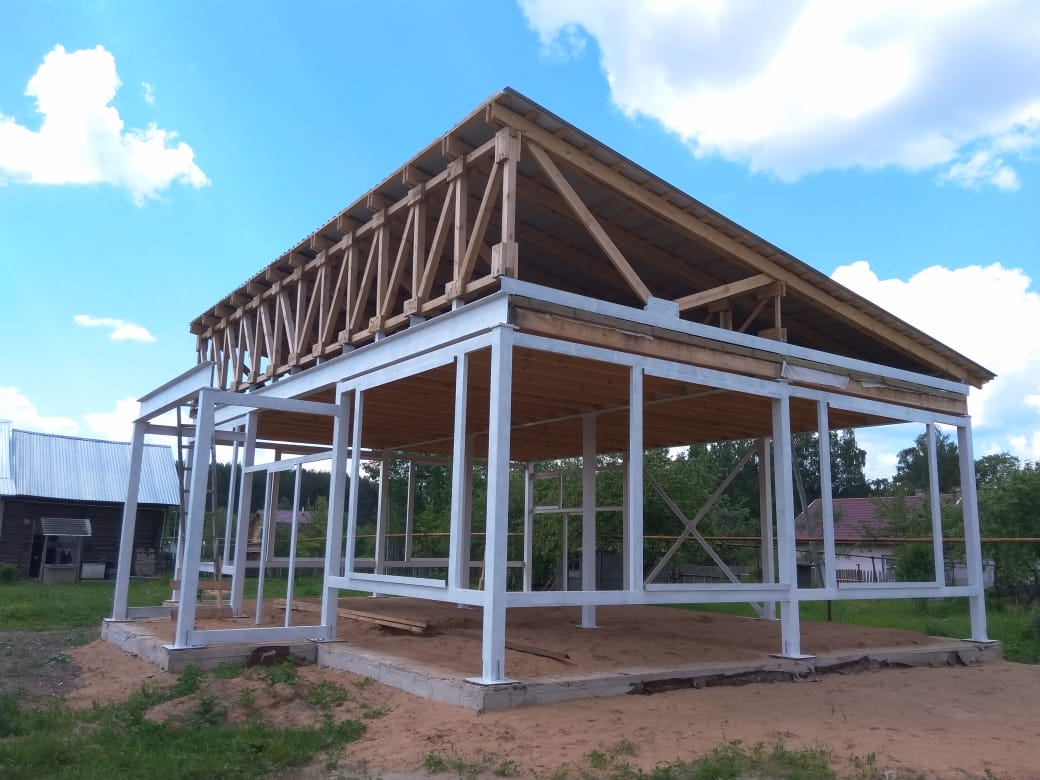

Karkassi kokkupanek ja katuse paigaldus
Raami jäikus tekib ruumilise geomeetria järgimisel. Riiulite, tugipostide ja muude vertikaalsete elementide paigaldamisel kasutage juhtimiseks loodi või laseri loodi. Paigalduskohtade märgistamine toimub tasapinnaga, säilitades täisnurgad ja kõrgusmärgid. Põikelementide horisontaalsust kontrollib hoone või veetase.
Töökäsk:
- välispiirded tehakse augupostidega, sisemised vooderdatud kipsplaadiga, kui hoone tulepüsivusnõuded seda võimaldavad;
- lae kõrgust saab reguleerida kuni 4,0 m;
- korrustevahelised põrandad on tehtud profiilpõrandaga tsingitud taladel, need on lisaks heliisolatsiooniga ja soojustusega;
- kui sildeulatus on üle 4,8 meetri, siis on fermid konstrueeritud sellise vahe katmiseks;
- Mantel on tehtud mütsiprofiiliga sõrestiku sarikate lülisid mööda.
Välisseina topeltnaastude vahele asetatakse vahtriba alus, et vältida külma sisenemist pilu kaudu.

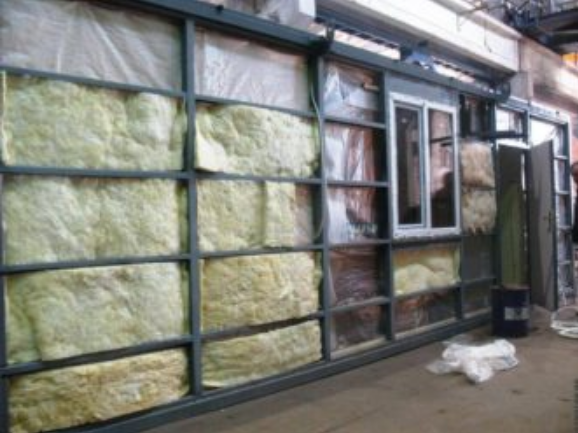

Karkass-metallmaja soojustamine
Kaitsematerjalid asetatakse välisaedadesse raami lülide ristlõike kõrguse piiresse, mõlemalt poolt kiledega kaetud. Välisvooder tehakse ventileeritava fassaadi kujul, kasutades vahtpolüstürooli või mineraalvilla.
Isolatsiooni tööprotseduur:
- Kõik õõnsused metallraamide, raamide ja tugipostide sees on tihendatud vahuga.
- Sisemine seinaosa on kaetud aurutõkkekilega ja väljastpoolt on tuulekaitseks kinnitatud paks tsellofaan.
- Mineraalvilla paigaldamiseks on vaja vaheseina g/pappi kasutatakse sagedamini.
- Paneelide vahe täidetakse isolatsiooniga, lõigatud tükid kinnitatakse riistvara eendite külge, lüües need läbi materjali, surudes villa vastu seina.
Pihustatud isolatsioon on vastupidav ja võimaldab isoleerida nii seest kui väljast. Pärast pealekandmist suureneb maht ja kõik praod suletakse. Suur pihustuskiirus vähendab tööks isolatsiooniperioodi, kasutatakse paigaldust, mis varustab segu rõhu all. Operaatori ülesanne on teha ühtlane kiht ja katta kogu ala ilma tühikuteta.
