Tänu tehnoloogia arengule ja uute kattematerjalide leiutamisele on kaasaegne eraehitus võimeline ellu viima ka kõige keerukamaid elamute ehitusprojekte. Enamiku kinnisvaraomanike prioriteediks jäävad viilkatusega majad. Peaaegu kõigil juhtudel peavad arendajad tegelema puithoonete kokkutõmbumisega. See toob kaasa vajaduse kasutada raami elementi, mis kompenseeriks selle deformatsiooni. Sarikate liugtugi on tugitala külge kinnitatud tala, millel on liigutatav ühendus Mauerlatil. Tänu sellistele detailidele on võimalik kokku panna tasakaalustatud ja vastupidav karkass, mis vastab kõikidele ehitusstandarditele.
Sarikate liugtoe funktsioonid ja omadused
Täispuitmajade ehitamisel kasutatakse liugsarikaid. Seda tüüpi konstruktsioonid kahanevad pärast ehitamist kuni 15% esialgsetest parameetritest.Muutused toimuvad ebaühtlaselt, sõltuvalt teguritest, mis teatud struktuure mõjutavad.
Sarikate ja Mauerlat'i liigutatav ühendus võimaldab täielikult neutraliseerida raami kumeruse, pikendades jäika tüüpi katuseraamide puhul paranduste vahelist aega.
Toote eesmärk:
- kandvate seinte laienemise vältimine nende kuivamisel ja suuruse vähenemisel;
- raami deformatsiooni vältimine siserõhu suurenemisel;
- katuse kuju säilitamine sõltumata puiduga toimuvatest protsessidest.
Ujuv sarikate ühendus on näidanud oma tõhusust sadades sel meetodil ehitatud hoonetes. Hoone parameetrite muutustest hoolimata säilitab selle katus oma kuju, tugevuse ja stabiilsuse.
Selle tehnoloogia peamised eelised:
- raamile täiendava ohutusvaru loomine;
- paigaldamise lihtsus, mille jaoks pole vaja osta kalleid tööriistu ega omada suurt töökogemust;
- raami tasakaalustamise ja lõigete loomisega seotud raske käsitsitöö osakaalu vähendamine;
- katusele ei ole vaja täkkeid paigaldada, kuna sarikad ulatuvad seintest piisavalt kaugele;
- talade võime vabalt muuta suurust temperatuuri ja niiskuse muutustega.
Õige materjalivalik ja sarikate liigutatavate kinnitusdetailide paigaldamise tehnoloogiast kinnipidamine tagab kvaliteetse lõpptulemuse. Sõltumata kokkutõmbumisastmest säilitab konstruktsioon oma täpse geomeetrilise kuju.
Kasutusala
Puithoonete kõige tugevamat kokkutõmbumist täheldatakse esimese 2-3 aasta jooksul pärast nende ehitamist. Suuruse muutused toimuvad selliste tegurite mõjul nagu rõhk ja seinamaterjali niiskustaseme kõikumised. Vähendatakse iga elemendi kõrgust eraldi ja kogu konstruktsiooni tervikuna. Otsaseinad, millel harja seisab, on suurema koormuse all, kuna selle külge on kinnitatud rasked sarikate jalad, mida mõnikord tugevdatakse vahetükkide ja risttaladega. Kõik see toob kaasa hoone ebaühtlase deformatsiooni töö algfaasis. Sarikasüsteemi ujuvad kinnitused võimaldavad teil selle probleemi valutult lahendada.

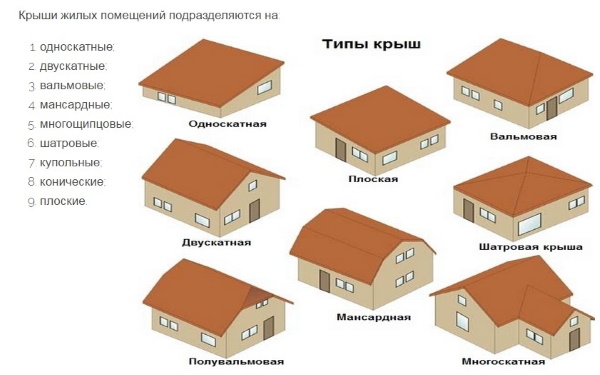

Süsteemid on leidnud rakendust seda tüüpi struktuurides:
- ühehäälne;
- viil;
- puusadega;
- puusa;
- teemandid
Katusel olevad massiivsed täidised tasakaalustavad sarikasüsteemi vertikaalset survet, tugevdades seda oma raskusega külgseintele.
Sarikasüsteemi ehitamise kinnitusviisid ja tehnoloogia
Maja ehitust planeerides tuleks arvestada, et iga tala vaba liikumine võib olenevalt hoone suurusest olla 5-15 cm. Lisaks sellele määrab kinnitusviisi valitud sarikate süsteemi tüüp.
Ehitise projekti omadustest lähtuvalt kasutatakse järgmisi kinnitusvõimalusi:
- Ujuv. Seda kasutatakse juhul, kui tala pikkus on maksimaalne ja suuruse muutused ületavad blokeerimisühenduse tehnilisi võimalusi. Kasutatakse rippsüsteemides, kus põhikoormus langeb harjale ja tugedele. Mauerlatisse tehakse lõige, millesse paigaldatakse hõõrdumise kõrvaldamiseks metallriba. Üleulatuse laiuse suurendamiseks vajalike parameetriteni paigaldatakse sarikasüsteemi.
- Libisev. Seda kasutatakse väikeste hoonete ehitamisel, mille katuse- ja seinaraamide kokkutõmbumise protsent on madal. Mauerlat ja tala on ühendatud lukuga (joonlaud ja kronstein), sõlm tagab samaaegselt usaldusväärse ühenduse ja kaldelemendi vaba libisemise. Sarikafilee on valmistatud piisava ohutusvaruga puidust, mille sektsioon on 100x200 mm.
Tänu selliste süsteemide kasutamisele kohandatakse sarikate jalad vastavalt hoone suurusele ja geomeetriale, kompenseerides tõukejõu, millele kandvad seinad mõjuvad.
Liugtugede tüübid
Katuseraami teisaldatavate kinnitusdetailide kasutamine on ainus meetod, mis hoiab ära selle deformatsiooni hoone kokkutõmbumise perioodil. Sarikaid saab kinnitada nii mauerlatile kui ka lakke, kui see on valmistatud täispuidust. Klambrid ise on üsna lihtsa disainiga ja üsna soodsa hinnaga. Lukud koosnevad juhtribast ja aasaga nurgast.
Ehituse ajal kasutatakse järgmist tüüpi ühendusi:
- Avatud. Need on lahtivõetavad tooted, mis sisaldavad sarika jala külge kinnitatud juhikut ja mauerlati või laeplaadi külge kinnitatud metallnurka. Riistvara aukude arv varieerub vahemikus 1-5 ja vaba lõtk on 60-150 mm. Kinnitus on vastupidav ja funktsionaalne. Õige paigaldamise korral libiseb tala kergesti mööda Mauerlat, mis välistab täielikult raami deformatsiooni võimaluse.
- Suletud. Toode ei ole lahtivõetav ja müüakse koheselt paigaldusvalmis.Aasaga nurk kinnitatakse tugitala külge ning paigaldamise käigus keeratakse sellesse sarika külge kruvitud juhtriba. Pärast sarikate kinnitamist raamile muutub luku asendi reguleerimine võimatuks. Seetõttu peate selliste osade valimisel hoolikalt lähenema arvutustele ja säilitama paigaldamise ajal täpsuse.
Avatud tüüpi kinnitused on töös praktilisemad ja töökindlamad. Nende disain võimaldab teil parandada kogenematu tehniku paigaldamisel tehtud vigu.
Sarika jalgade kinnitamine Mauerlat'i külge
Sarika jala turvaliseks kinnitamiseks Mauerlat'i külge kasutatakse kahte lukku, mis on paigaldatud tala mõlemale küljele. See tehnika välistab niiskuse ja temperatuuri muutuste tõttu tala paindumise. Sarik peab olema kinnitatud nii, et oleks tagatud selle vaba liikumise maksimaalne kaugus.
Kerge kaldega või väikese suurusega katuse ehitamisel, kus puidu paindumise tõenäosus on minimaalne, võite piirduda ühe kinnitusega. Ujuvat tüüpi ühenduse kasutamisel lihvitakse tugitala kuni poole selle ristlõike sügavusele.
Erilist tähelepanu tuleks pöörata libisevate tugede kvaliteedile. Pärast paigaldamist mõjutavad tooted märkimisväärset mehaanilist pinget ja kõrget niiskust. Peate võtma kõige kallimad ja kvaliteetsemad osad, mis on valmistatud tsinkkattega legeerterasest. Veelgi parem on kasutada roostevaba terast, kuna katus on loodud kestma aastakümneid. Esialgu tasuks välistada rooste tekkimise võimalus, kuna sellel on puidule äärmiselt negatiivne mõju.
Enne ehitamist tuleb puidust killud ise kaks korda töödelda antiseptikuga ja immutada.Töötamise ajal tuleb seda protseduuri teha igal aastal pärast raami täielikku kuivamist.
Sarikate libiseva toe paigaldamise omadused
Lükandtüüpi sarikate süsteemi ehitamise protsess praktiliselt ei erine standardraami ehitamise tehnoloogiast. Eriti täpselt on vaja jälgida konstruktsiooni fragmentide mõõtmeid ja kaldenurki.
Arvesse tuleb võtta järgmisi paigaldusfunktsioone:
- Mauerlati paigaldamine. Kui kandvad seinad on piisava paksusega, jäetakse see samm vahele.
- Ehitus peab toimuma täpse geomeetrilise kujuga pinnale. Selleks tehakse perimeetri esialgne mõõtmine ja rikkumiste tuvastamisel korrigeeritakse seda.
- Kõik identsed raami osad on valmistatud malli järgi. See väldib üksikute mõõtmiste vigadega seotud ebatäpsusi.
- Paaritud lukkude kinnitamiseks on soovitatav kasutada poltidega pingutatud naastreid. Aksiaalühendus on tugevam ja töökindlam kui isekeermestavad kruvid.
- Laienduste tegemisel on puurimine lubatud mitte lähemal kui 50 mm plaadi servast, vastasel juhul võib see praguneda.
- Isekeermestavate kruvide kasutamisel pikenduse mõlemal küljel tuleb need kruvida ruudukujuliselt.
Sarikate paigaldamisel tuleks kinnitusdetailid nihutada äärmisse asendisse, et tagada nende maksimaalne võimalik liikumine hoone kokkutõmbumise ajal.
