Eramu kütmiseks telliskiviahjud veekontuuriga

Kui keskküttega liitumine või majaga gaasitrassi ühendamine pole võimalik, tuleb korraldada autonoomne tahkekütusel töötav küttesüsteem. Suurepärane lahendus sellele probleemile on telliskiviküttega puuküttega ahi veeküttega. Tänu seda tüüpi konstruktsioonile on võimalik säilitada soojust kõigis ruumides, olenemata sellest, kuhu kamin on paigaldatud.

Majas telliskiviahi veeküttega

Kiviahjude ehitusel on pikk ajalugu. Tooteid kasutati era- ja ühiskondlike hoonete kütmiseks. Kütusena kasutati küttepuid, mida oli lihtne hankida igas piirkonnas. Ehitamisel kasutatakse šamoti- ja tulekindlaid punaseid telliseid, müüritise jaoks spetsiaalseid mastiksi, malmist uksi, reste, korstna ventiile.

Veeboileriga tellisahi on standardtüüpi seadme modifikatsioon. Disain ise jääb samaks, kuid lisatakse konteiner ja torud, mille kaudu jahutusvedelik voolab.Tavaliselt on see vesi, kuid perioodiliselt külastatavates hoonetes valatakse antifriis. Tänu sellele köetakse mitte ainult ühte, vaid kõiki ruume, kuhu ahel suunatakse.

Telliseahjude omadused

Veeküttega telliskivimaja ahi on kallis, selle ehitamisega saab hakkama vaid kogenud ahjumeister. Lisaks töödele tuleb tasuda ka erimaterjalide eest - šamottkivi, savi, malmist ja roostevabast terasest liitmikud. Lisaks vajate tõhusat ja ohutut korstnat, mille kõrgus on vähemalt 400 cm. Konstruktsiooni iseloomulik omadus on pikk kütmine, millele järgneb pikaajaline jahutamine, mis võib kesta mitu tundi.

Miks on kütteringi vaja?

Klassikaline vene ahi paigaldatakse tavaliselt maja või suvila ühe toa kaugemasse nurka. Tavaliselt on see köök-söögituba, kus inimesed aeg-ajalt käivad. Kütuse põlemisel eraldub soojus, mis kandub läbi seinte ja korstna sooja õhuna tuppa.

Küttekontuur on ette nähtud kuumutatud jahutusvedeliku transportimiseks läbi ruumide, kus on vaja külmal aastaajal soojust säilitada. Seade koosneb metallist soojusvahetist, veealustest ja väljalasketorudest, torustikust ja radiaatoritest. Tegelikult on see tsentraalse kommunikatsiooniga ühendatud hoonetesse paigaldatud autonoomsete gaasikatelde analoog.

Toimimispõhimõte

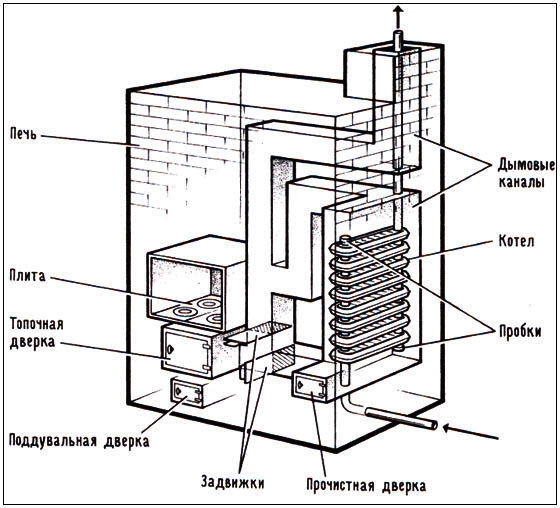

Kütteelement asub olenevalt konstruktsioonist koldes või korstna toru piirkonnas. Mõlemal juhul puutub see kokku põleva kütuse tekitatud kõrge temperatuuriga.

Elemendis kuumutatud vesi paisub ja muutub vähem tihedaks.Süsteemis olev külm vedelik on raskem ja pressib kuumutatud keskkonna ahjust välja. See siseneb torudesse, läbib süsteemi ja naaseb jahutatud olekus soojusvahetisse. Suurtes majades või teise korruse kütmiseks paigaldatakse ringpump. Tänu sellele liigub vedelik pidevalt, mis takistab selle seiskumist, keemist ja metalli põletamist.

Eelised ja miinused

Kiviahjul on järgmised eelised:

• Kõrge efektiivsusega. Olenevalt disainist on see 0,7-0,85. See näitaja saavutatakse tänu konstruktsiooni läbimõeldud disainile.
• Kõrge kuumakindlus. Kivid, erinevalt metallist, ei põle aastakümneid läbi. Kõrge temperatuuriga kokkupuutel ja kokkupuutel veega ei esine deformatsioone.
• Välimus. Mugavuse ja hubasuse loomisele aitab kaasa kolde loodud patriarhaalne õhkkond.
• Mitmekülgsus. Soojusvahetiga kütte- ja küpsetuspliiti saab kasutada toiduvalmistamiseks, asjade kuivatamiseks, kogu hoone kütmiseks.
• Võimalus paigutada suuri soojusvahetiid nii küttekoldesse kui ka korstna kanalitesse soojendatavatest gaasidest vee soojendamiseks.

Puudused:

• Raske kaal. Reeglina peate tegema eraldi vundamendi.
• Tahked mõõtmed. Objekt võtab üsna palju ruumi.
• Märkimisväärsed rahalised investeeringud ehitusse. Kolde ladumine võtab palju aega.

Kui teete oma kätega ahju jaoks veeringi, säästab see kütmisel märkimisväärset kokkuhoidu.

Süsteemi omadused

Eelnevalt projekteeritakse tellistest puupliidil põhinev küttesüsteem. On vaja kindlaks määrata järgmised omadused:

• suurus;
• pöörete arv soojusvahetis (kahe-, kolmepöördeline);
• toodetud võimsus;
• pikkus ja elektriskeem;
• torujuhtme ja radiaatori võimsus;
• temperatuuri vahemik;
• kasutatud kütus;
• lisavõimalused (ahi-pliit).

Puuküttega kaminasse kütte paigaldamist planeerides tuleb võrrelda mõlema seadme mõõtmeid ja nende ühilduvust.

Töö etapid

Veekütte paigaldamine vene ahjus algab mõõtmiste, arvutuste ja joonistamisega. Selles etapis peate kõik hoolikalt läbi mõtlema, ilma üksikasjade vahele jätmata.

Pärast seda tehakse tööd järgmises järjestuses:

1. Koldele oma vundamendi tegemine.
2. Tellimuse koostamine.
3. Soojusvaheti paigaldamine.
4. Ühendustorud.
5. Torustiku ja radiaatorite tootmine.
6. Paisupaagi ühendamine.

Kui on võimalus, et ruum jääb külmal aastaajal ilma omaniketa seisma, tuleks paigaldada varuelektriboiler, mis hoiab ära vee külmumise, kui koldes põlemist ei toimu.

Soojusvaheti ahju jaoks

Ahju veesärg on valmistatud oma kätega, et see vastaks konkreetsetele nõuetele ja tingimustele. Soojusvahetile eraldatakse koht ehitusjärgus või juba valmis seadmes.

Soojusvahetil on järgmised omadused:

• pöörete arv - 2-4;
• seina paksus - 4-5 mm;
• toru läbimõõt - 5 cm või rohkem;
• materjal - roostevaba teras, vask, malm.

Paigaldamisel jäetakse registri ja seinte vahele vahed, et jääks ruumi soojuspaisumise ja tõhusa soojusülekande kompenseerimiseks. Pooli hoolduseks, vahetamiseks ja puhastamiseks peab olema juurdepääs.

Vedeliku pideva liikumise tagamiseks paigaldatakse tagasivoolutorule pump.Kuid isegi selle olemasolu korral peab jääma väike kalle, et õhulukku ei tekiks.

Paigaldamiseks vajate järgmisi tööriistu:

• haamer;
• peitel;
• Master OK;
• rulett;
• tase;
• jootekolb;
• reguleeritav mutrivõti.

Vigastuste vältimiseks peate kasutama kaitsemaski ja kindaid.

Kütte- ja küpsetusahi veeringiga

Paigaldamiseks peate ette valmistama järgmised tarbekaubad:

• kivid ja tellised;
• lahuse koostisained;
• plasttorud;
• klambrid;
• radiaatorid;
• mähis.

Vastavalt ehitusnormidele kütab ruutmeetri kaminat 35 ruutmeetrit tuba. Selle põhjal arvutatakse ahju mõõtmed ja valitakse selle jaoks register. Siin tuleb vältida äärmusi: väike kolle ei suuda vajaliku soojushulga tekitamiseks piisavat tootlikkust arendada. Liiga suur pliit võtab palju ruumi ja selle töö on seotud liigse kütusekuluga.

Veeringi paigaldamise protsess viiakse läbi järgmises järjestuses:

1. Märgistuste läbiviimine vastavalt väljatöötatud projektdokumentatsioonile.
2. Konstruktsiooni osaline demonteerimine. Eemaldatud fragmentide taaskasutamiseks tuleb seda teha ettevaatlikult.
3. Küttekolde puhastamine, tugiklambrite paigaldamine. Mähise paigaldamine ja tasandamine.
4. Ühendus kuumakindlast metallist torude registriga. Kasutatakse ühendusi, adaptereid või keevitust.
5. Küttekolde sulgemine eemaldatud või uute kividega.
6. Paisupaagi, torustiku ja radiaatorite paigaldus. Kokkupandud süsteemi survetesti läbiviimine.

Kontrolltulekahju tehakse täidetud süsteemiga pärast lahuse täielikku kõvenemist. Kõigepealt põletatakse ajalehed ja võsa, seejärel hakkpuit ja alles pärast seda küttepuud.
