Isetehtavad grillvarjud - kujunduse tüübid

Varikatused ja kaetud grill-lehtlad võimaldavad külalisi õues iga ilmaga kostitada. Grillvarikatus võib olla mis tahes kujuga, valmistatud erinevatest materjalidest. Konstruktsioon on tehtud saidil eraldi, kinnitatud elamute ja muude hoonete külge. Varikatused ehitatakse kaasaskantavate kokkupandavate vihmavarjude, varikatuste kujul või muudetakse statsionaarseteks.

Konstruktsiooniomadused ja katusekattematerjalid

Kattematerjal on kinnitatud katusekonstruktsiooni külge, toestuvad tugevatele nagidele. Sambad on tugevdatud koos tugipostide ja nurgatugedega. Raam paigaldatakse alusele, alt on keevitatud terasprofiilist tugiraam. Varikatuse servas on vihmavee ärajuhtimiseks vihmaveerennid.

Katte tüüp valitakse sõltuvalt paigaldus- ja töötingimustest. Kasutatud materjalid:

• rakuline ja tahke polükarbonaat;
• katusekatte teras;
• pehme bituumensindlid;
• profiilplekk;
• metallist plaadid;
• kiltkivi;
• puu.

Kaarvarjundite jaoks kasutage polükarbonaadist, terasest või bituumenist katusesindleid, kuna materjal paindub kergesti.

Raami valikud

Grilli kohal olev varikatus võib koosneda ainult postidel olevast katusest või sellel võib olla külgmised osad. Väikese maja jaoks asetatakse grilli kohale tellistest ja rauast mittesüttivad raamid, kuna sädemed jõuavad riiuliteni. Avarad kuurid on ehitatud kivist, kasutatud on ka vahtbetooni. Kasutatakse kombineeritud võimalusi, kui sambad on laotud tellistest ja katuseelemendid on valmistatud metallist.

Peamised tugistruktuuride tüübid:

• Puidust raam. Materjal on mugav saagimiseks ja töötlemiseks. Tugede jaoks kasutage vardaid, mille ristlõige on vähemalt 100 x 100 mm. Puidu saab asendada ümara või lihtsalt kooritud palgiga. Torustiku jaoks võetakse elemendid ristlõikega 75 x 75 mm, viil sarikad tehakse puidust 75 x 50 mm, viilkatuse jaoks on vaja materjali ristlõikega 75 x 100 mm. Kasutatakse topeltplaate 30 x 120 mm, asetatud servapidi.
• Metallist raam. Kasutatakse 40 x 60, 40 x 60 mm profiiltoru, mida on lihtsam mõõtu lõigata. Seda saab poltidega kokku keerata, seega on ümberpaigutamiseks võimalus teha kokkupandav raam. On mudeleid, mis on valmistatud ümmargusest kuumvaltsitud torust, neid on kaare jaoks lihtsam painutada. Katusel on kasutatud 50 mm läbimõõduga nagid; Kokkupanek toimub keevitamise teel.

Kivitoed on valmistatud punastest ja lubi-liivatellistest, kasutades tsement-liivmörti. Fassaadikivid ei vaja töötlemist, tavalised tellised on plaaditud või krohvitud.

Erinevate katete plussid ja miinused

Väike kuur suvila grillimiseks on valmistatud materjalist, mis peab olema mittesüttiv. Kõrgete varikatuste puhul pole see nii oluline, kuna ülespoole jääval kuumal õhul on aega külgvooludega lahjendada. Kate peab taluma temperatuurimuutusi, kui kuumad aurud mõjuvad sees ja väljas sajab külma vihma.

Materjalide kasutamine sõltub omadustest:

• Puu. Materjal on keskkonnasõbralik ja kauni välimusega. Sellel on piisavalt tugevust ja see töötab hästi painutamisel. Need on mädanemise ja kiire põlemise eest kaitsmiseks eelnevalt töödeldud antiseptikumide ja tuleaeglustitega ning laudtee pind värvitakse.
• Metallist. Vastupidav materjal kestab 2–3 aastakümmet. Metallplaadid ei põle ja on värvilise kauni välimusega, kuid nende paigaldamiseks on vaja tugevast OSB-plaadist mantlit. Kasutatakse ristkülikukujulistel nõlvadel, kuna segmenteeritud katused suurendavad materjalikulu. Siledad terasest katuseplekid on lukuks ühendatud, need on ka vastupidavad tänu spetsiaalsele kihile.
• Polükarbonaat. Atraktiivne tänu oma läbipaistvusele. Materjal paisub ja tõmbub kokku temperatuurimuutustega, mistõttu ei saa seda jäigalt sarikate külge kinnitada. Kasutatakse kaare-, kaarkatuste jaoks, võtke kärgtüüpi polükarbonaat või tahke plaadi kujul.

Lainepappidest lehed ei vaja paigaldamiseks sagedast treimist ja on odavamad kui metallplaadid. Tsingitud pindadele kantakse kaitsev polümeerkate, et vältida halbade ilmastikumõjude mõju. Lõigatud servad töödeldakse täiendavalt värviga.

Varikatuste tüübid

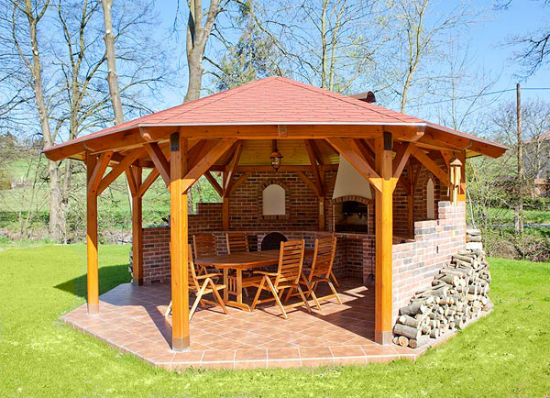

Grillkuurid võivad olla avatud, poolsuletud ja täielikult kaetud vaatetornidena. Esimene tüüp kaitseb vihma ja lume eest.Kui alla on ette nähtud 90–120 cm parapet, ei sega külgtuul grilli ega grilli tööd. Grillide jaoks mõeldud vaatetornid tehakse harva, võite kaaluda võimalust paigutada sinna lauad ja varikatust ei tohiks grilli kohal täielikult sulgeda.

Seal on lihtsad projektid, väikesed ja üksikelamud. Lihtsad markiisid sisaldavad nelja posti, millele toetub kinnitustala. Konstruktsioon on sageli kokkupandav ja katusel kasutatakse pehmeid mittesüttivaid materjale.

Minimalistlikud varikatuse kujundused on kaasaskantavate vihmavarjude kujul, mis võivad seista oma tugedel või kinnitada grilli külge. Kasutatakse gofreeritud toru, nurgad nr 45, 50. Eraldiseisvad konstruktsioonid on valmistatud statsionaarselt, nende mõõtmed on 2 x 2, 2 x 4 m, toed nende jaoks on tellistest ja metallist.

Katusekonstruktsioonid

Katused on tehtud kõrged suure kaldega ja lamedaks tehtud.

Täitmistehnoloogia sõltub tüübist:

• Ühe- ja kahekaldega konstruktsioonid nõuavad fermid. Elemendid on keevitatud metallist ja valmistatud puidust. Viilfermide jaoks valitakse kolmnurksed fermid, mille põhjas on teravad nurgad, ja ühe sammuga fermid valmistatakse ristkülikukujuliste toodete abil. Fermid paigaldatakse kõrvuti, ülemiste elementide külge kinnitatud puidust või terasest mantel.
• Kaarjas võib olla metallist, tellistest. Puidust valmistatakse harva, kuna vaja on täispuidust valmis kalleid osi. Metallprofiil moodustatakse painutuspingil kaare kujul ja telliskivikaared paigaldatakse spetsiaalse malli abil. Risttalad on mõeldud katusekatte kinnitamiseks.
• Kahe nurga all oleva seina liitumiskohta ehitatakse nurkkatus. Need võivad olla lamedate, kolmnurksete või kaarekujuliste nõlvadega.Vuukide suure arvu tõttu on vuukide tihendamiseks erinõue. Selle konstruktsiooniga katused on valmistatud metallist ja puidust, kaetud polükarbonaadi, kiltkivi ja lainelise plaadiga.

Eraldi kategooria on varikatused grillimiseks või grillimiseks, mis on valmistatud varikatuse kujul. Konstruktsioon on kinnitatud ühelt poolt maja seina külge. Sellisel kujundusel ei saa olla suurt sügavust (pikendust). Varikatuse laius on paigaldatud seinale, seega pole see suurus piiratud. Kasutatakse puitplokke ja metallprofiile.

Joonise koostamine

Iga omanik saab oma kätega teha skeemi varikatusega grillimisala jaoks, kasutades näitena tüüpilist visandit Internetist.

Disain näitab:

• planeering asukohaga hoovis;
• konstruktsiooni ülemine plaan koos mõõtmetega;
• varikatuse vertikaalvaade, mis näitab kõrgusi.

Projekt on vajalik materjali arvutamiseks, eriti suurte hoonete jaoks. Lihtsam on teha joonisel muudatusi kui kokkupandud struktuuri uuesti teha.

Vajalikud tööriistad

Kindlasti on vaja mõõteriista, näiteks liht- või lasermõõtu või puusepa ruutu. Elementide õige paigaldamise koordineerimiseks kasutatakse ehitusmulli või lasernivoo või loodi.

Muud tööriistad:

• kühvel, anum betooni ettevalmistamiseks;
• ketassaag, elektritrell, veski, keevitusmasin;
• käsisaag, kruvikeeraja, haamer, tangid.

Märgistamiseks vajate puidust või metallist naelu, tugevat nööri, köit.

Paigaldusfunktsioonid

Betoneerimine

Metall- ja puitpostide alla kaevatakse aiaprilliga augud, alla tehakse killustiku ja liiva tagasitäide, seejärel betoneeritakse ümbritsev ala.Toe alumine osa mähitakse katusekattematerjaliga või määritakse kolm korda sulabituumeniga. Betooni valamisel valage see labida, armatuuritükiga või kasutage õhu väljasurumiseks vibraatorit.

Tellistest sammaste alla kaevavad nad igast küljest ristlõikest 5 cm suurema augu. Põhja valatakse 5-10 cm liiva ja killustikku, tihendatakse ja valatakse veega. Asetage hüdroisolatsioonikiht nii, et see kataks seinad täielikult. Valmistatakse tugevdusraam, vardad seotakse traadiga või keevitatakse. Nad betoneerivad auku, seejärel ootavad 12–15 päeva, et alustada munemist.

Tellistest ja kivist sammaste ladumine

Valmistage ette tsemendi-liiva mört kontsentratsiooniga 1:3 (vastavalt tsement, liiv). Müüritise valmistamisel seotakse vertikaalsed ja horisontaalsed õmblused. 2–3 rea järel paigaldatakse stantsitud metallvõrk või sarrus läbimõõduga 4–6 mm, et mitte suurendada õmbluse paksust.

Looduskivi on raskem laduda, kuna sellel pole selget kuju. Tükkide servad on veidi purustatud, et need oleksid servadega ligikaudu võrdsed. Õmblused on ka sidemega eemaldatud, kuna pärast kõvenemist on kivi ebatasastelt pindadelt raske eemaldada.

Puitkarkassi kokkupanek

Pärast riiulite betoneerimist tehakse puidust põikkarkass. See on naelutatud sammaste otsa. Nurkade ühendamiseks kasutage poolpuu meetodit. Mõnikord asetatakse taladele vastaskülgedel kahe teise võre otsad, kuid talade ühendamiseks puitu ei valita. Sarikad kinnitatakse sulgude ja poltidega.

Enne paigaldamist immutatakse osad kuuma kuivatusõliga (+60°C) või poest ostetud antiseptikumiga. Pärast raami valmistamist värvitakse see õli- või akrüülvärviga.

Metallraami valmistamine

Teraselemendid monteeritakse poltide või keevitamise abil. Poltühendust kontrollitakse regulaarselt ja mutrid pingutatakse.

Tootmise etapid:

• risttalad kinnitatakse nagide külge valitud kõrgusele;
• lõigake välja nurgaklambrid ja kinnitage need õigetesse kohtadesse;
• väikesed fermid keevitatakse maapinnale, seejärel tõstetakse üles ja raami ülaossa tehakse suured fermid.

Metall pärast paigaldamist rasvatustatakse, kaetakse roostevastase ainega ja värvitakse pentaftaal- või lateksühenditega.

Varikatuse võimalus koos kapuutsiga

Varikatusse tehakse auk ülelaaditud toru läbipääsuks. Sundventilatsioon on tagatud kapoti paigaldamisega. Väljalasketoru konstruktsioon ei tohiks puudutada puidust katuseelemente ega põlevat katusekatet. Korsten on soojustatud mineraalvilla, vahtpolüstürooliga, sarikate ja mantli elementidest vahtpolüstürooliga.

Katte paigaldus

Nad kasutavad katusetöödeks mõeldud lainepappi, millel on standardne lainekõrgus, et see ei langeks lumest ega tuulest. Metallplaadid nõuavad pidevat alust, mitte eraldi liistud.

Katteelementide vaheline samm valitakse sõltuvalt kaldenurgast, võttes arvesse materjali tugevust. Nõlva kalde suurendamine toob kaasa lumekoormuse vähenemise, kuid suurendab tuule mõju.

Konstruktsiooni värvimine

Värvikiht pinnal kaitseb puitu ja rauda vihma ja õhuniiskuse eest ning pikendab seetõttu kasutusiga. Kasutatakse erinevat tüüpi värve, olenevalt maksumusest ja loodava katte tüübist.

Värvige raam pihustuspüstoli, pintsliga või kasutage pihustuspüstoli. Protsessi käigus püütakse värvi kanda raskesti ligipääsetavatesse kohtadesse.Kompositsioon kantakse peale 1-2 kihina, seejärel kaetakse õli- või veepõhise lakiga.
