Kuidas ise keevitada veepaagiga saunaahju

Supelmaja on üks esimesi ehitisi, mis ilmuvad pärast maja või suvila ehituse lõppu. Isetehtud veepaagiga saunaahi on multifunktsionaalne seade, mis suurendab protseduuri mugavust ja võimaldab säästa kallite tehasetoodete ostmisel. Valmistamisel on oluline järgida tuleohutusnõudeid, valmistada vigastuskindel ja ökonoomne seade.

Nõuded saunaahju paigaldamisele

Saunaahjude läheduses asuvad ahjud ja korstnad kuumenevad temperatuurini 200 °C ja kõrgemaks ning on seetõttu ohtlikud:

• Kõrge temperatuur võib põhjustada süttivast materjalist põrandate, seinte ja lagede süttimist.
• Kõik pinnad võivad hooletul käsitsemisel põhjustada tõsiseid põletusi.
• Puidu põlemisel eralduvad ohtlikud gaasid, mis tuleb korstnasse eemaldada.

Ohu välistab ahju ja korstna õige konstruktsiooni valik, pindade kvaliteetne soojapidavus, õige asukohavalik.

Tööreegleid on üksikasjalikult kirjeldatud reguleerivates dokumentides: Tuleohutuse eeskirjad, SNiP 41-01-2003 Küte, ventilatsioon ja kliimaseade, GOST 53321-2009 Erinevat tüüpi kütusel töötavad soojust genereerivad seadmed.

Peamised nõuded:

• Tuleohtlikest materjalidest külgnevad pinnad ei tohiks kuumeneda üle 45 °C. Selleks valige ahjust seinte ja laeni vähemalt 50 cm vahemaa või kasutage soojusisolatsiooniekraane.
• Pliidi all olev kaitseekraan ei tohi olla õhem kui 5 cm ja kaetud 1 mm või paksema teraslehega. Kaitse peaks ulatuma ahjust väljapoole 10 cm, sealhulgas 50 cm tulekolde küljelt.
• Ahju kaugus põlevast laest on üle 1 meetri ja materjalide mittepõlemise korral vähemalt 80 cm.
• Korstnal ei tohi olla rohkem kui 3 pööret nurga all, mis on suurem kui 30°.
• Korstna horisontaalse lõigu maksimaalne pikkus ei ületa 1 meeter.
• Kui katus on tuleohtlik, on toru ülaosa varustatud sädemepüüduri peaga, mille aukud on 1 kuni 5 mm.
• Puitkonstruktsioonide läbimisel paigutatakse metallist lõiked läbimõõduga vähemalt 50 cm.
• Korstna toru minimaalne läbimõõt arvutatakse valemiga D toru mm = põlemiskambri maht liitrites x 1,27.
• Kamin keeratakse leiliruumist väljapääsu poole või asetatakse kütus riietusruumi küljelt.

Põletuste vältimiseks on metallpliidid kaitstud kaitseekraanidega, et vältida juhuslikke puudutusi.

Paakidega ahjude käitamine

Veepaagiga vannis on ahjudel kaks tööpõhimõtet:

• otsene kuumutamine anumas, mis võib olla välimine või ahju sisse ehitatud - paagist tõmmatakse keev vesi;
• vee tsirkulatsioon soojusvaheti ja kaugakumulatsioonipaagi vahel, vedeliku liikumine läbi ühendustorustike toimub raskusjõu või tsirkulatsioonipumba kaudu.

Tsirkulatsioonisüsteemid jagunevad kahte tüüpi: otsese ja kaudse küttega. Mõlemal juhul kasutatakse kütuse põlemise energiat. Otsese meetodiga soojendatakse paagis või soojusvahetis olevat vett otse tulega, ahju köetavatest seintest või korstnast, mis eemaldab kuumad põlemisproduktid.

Kasutamisel tuleb arvestada süsteemi materjalide ja vee füüsikaliste omadustega:

• paak täidetakse enne pliidi süütamist, jättes vedeliku paisumise kompenseerimiseks vajaliku reservi;
• ärge valage külma vett tühja kuumutatud paaki - metall võib lõhkeda ja auru järsk eraldumine võib põhjustada põletusi;
• Tsirkulatsioonipumba jaoks on vaja varutoidet - kui ringlus seiskub elektrikatkestuse ajal ja soojusvaheti võib rõhu tõusust plahvatada.

Kaudse tööpõhimõttega süsteemide puhul kasutatakse soojusülekannet vahejahutusvedeliku tõttu:

• Ahju soojusvahetisse on paigaldatud spiraal või anum jahutusvedelikuga.
• Soojendusega paak ja akumulatsioonipaak on ühendatud torustike abil.
• Kuumutatud vahepealset jahutusvedelikku liigutab pump mööda vooluringi, soojendades ja seejärel soojust vabastades.
• Spiraali pinda akumulatsioonipaagis soojendab vahejahutusvedelik, kandes soojust üle tarbitavale veele.

Kasutage jahutusvedelikuna antifriisi.Sel juhul ei sulata torujuhe temperatuuril kuni miinus 40 kraadi, mis on mugav harva külastatavate suvilate ja eraldiseisvate supelmajade jaoks.

Kaudsed süsteemid on disainilt keerukamad, kuid töös stabiilsemad.

Disaini tüübid

Seal on palju kujundusi, mis võimaldavad vanni kamina kütmisel vett soojendada.

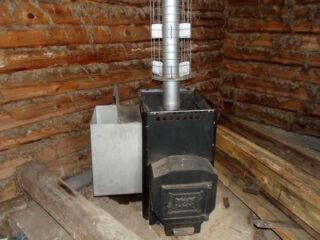

Paigaldatud ja kinnitatud

Küte toodetakse ahju kuumadest seintest.

Selliseid kujundusi on lihtne kasutada. Neid eristab:

• liikuvus - paagi saab leiliruumist välja võtta ja voolava veega pesta;
• mitmekülgsus - võimalus paigaldada igast küljest, mis on oluline väikeste leiliruumide jaoks;
• paigaldamise paindlikkus, seadmed riputatakse konksudele, asetatakse pealispinnale, asetatakse põrandale või alusele;
• suhteliselt madal hind, mis on võrreldav tavalise metallmahuti hinnaga;
• pärast vajaliku temperatuurini kuumutamist saab paagi pliidilt eemaldada, siis kulub kogu energia leiliruumi õhu soojendamiseks;
• Lekke korral saab konteinerit kergesti parandada, kuna seade on mobiilne.

Paigaldatud ja kinnitatud paakidel on puudusi. Füüsikalised protsessid küttepiiril põhjustavad katlakivi või setete tekkimist paagi seinale, mis halvendab soojusjuhtivust ja pikendab kuumutamisaega.

Ahju seinale tekib aktiivselt katlakivi, mis vähendab konstruktsiooni vastupidavust ja vähendab ka soojusjuhtivust.

Tellistest ahjude jaoks ei sobi monteeritud ja kinnitatud konstruktsioonid, kuna seinte temperatuur on madal ja paagis olev vesi ei soojene.

Kodus valmistatud leiliruumi ahju kasutatakse sageli seinale paigaldatud paakidega.

Sisseehitatud

Omatehtud metallist sisseehitatud paagiga saunaahjusid on keeruline valmistada.Suletud konstruktsiooni valmistamiseks vajate professionaalseid keevitusoskusi.

Sisseehitatud seadmete eripära on see, et seda ei saa eemaldada. See muudab operatsiooni keeruliseks.

Positiivne omadus on see, et see hoiab vee kuuma ka pärast kütuse lisamise lõpetamist – pliit ise püsib kaua kuum. Samal ajal, kui vesi soojeneb, jääb see paaki ja võib keema minna, mis on kasutamisel ebamugav - peate selle soovitud temperatuurini lahjendama.

Osa soojusest läheb alati vee, mitte leiliruumi õhu soojendamiseks.

Korstnad

Vee soojendamiseks sellistes ahjudes kasutatakse põlemisproduktide energiat. Korstnat läbivad gaasid soojendavad selle seinu, andes soojust veele.

Müügil on soojusvahetid, mis on paigaldatud tavalisele korstnale või valmistatud standardsete torude jaoks eraldi põlve kujul.

Kasutatakse nii otseseid kui kaudseid kütteseadmeid. Teine võimalus on sageli valmistatud mähise kujul. Selle kaudu saate juhtida otse majapidamisvett või kaudsetes küttesüsteemides vahejahutusvedelikku.

Meetodi eelised:

• heitgaasienergia kasutamine;
• väike suurus - seadmed ei võta kasulikku ruumi;
• Säilituspaaki saab paigaldada väljapoole leiliruumi ja kasutada duši all käimise veeallikana.

Peamine puudus on akumulatsioonipaagi kohustuslik olemasolu korstna soojusvaheti väiksuse tõttu. Vastasel juhul läheb vesi kiiresti keema ja aurustub.

Kui teha suur korstnapitsi, kannab korsten veele liiga palju soojust. Korstna temperatuuri langus toob kaasa tõmbe halvenemise ja tahma moodustumise korstna siseseintele.

Seadme spetsifikatsioonid

Tööks on olulised kaks omadust: süsteemi võimsus ja jõudlus.

Lihtsa vanni ahju valmistamisel peate teadma, et 1 m² soojusvaheti, mis on avatud tulele, on võimeline pliidilt "ära võtma" 10 kW võimsust.

Omatehtud pliit toodab keskmiselt 6–7 kW soojusvahetit ei tohiks teha liiga mahukaks. On oht, et suurem osa põlenud kütuse energiast kulub pigem vee kui leiliruumi õhu soojendamiseks.

Praktikast on teada, et kogu paarisprotseduuride kompleksi jaoks vajab üks inimene umbes 10 liitrit toatemperatuuril vett või ligikaudu 5 liitrit 80 °C-ni kuumutatud vedelikku. Selle mahu põhjal valmistatakse veeküttesüsteeme.

Metallist saunaahi

Oma kätega metallist saunaahju keevitamine vastavalt joonistele on lihtsaim viis leiliruumi seadmete säästmiseks. Disain mõeldakse läbi iseseisvalt või kohandatakse mõõtmed üksikasjalike jooniste järgi, mida on lihtne Internetist leida. Nad teevad valikuid paigaldatud või sisseehitatud paakidega, kõik sõltub omaniku kvalifikatsioonist ja oskustest keevitustöödel.

Rauaahjude konstruktsioonid on sarnased ja koosnevad järgmistest põhielementidest:

• ustega kaminad küttepuude, tuhapannide ja restide hoidmiseks;
• kerised - kohad, kuhu laotakse soojusakumulaatorite kivid;
• veepaak, soojusvaheti eraldi süsteemides.

Töö kiirendamiseks valmistage ette tööriistad ja materjalid.

Tööks vajate tööriistu:

• keevitusmasin, mask, elektroodid;
• nurklihvija (lihvmasin) lõike- ja lihvketastega, puur koos puuride komplektiga;
• mõõdulint või meeter, terasest nurga mall;
• pliiats või kirjutusmasin märgistamiseks.

Töö on lihtsustatud, kui meistri arsenalis on magnetitega varustatud nurk - töö täpsus muutub suuremaks, üks käsi vabaneb, kuna toorikud on enne katkimist kindlalt soovitud nurga all ühendatud.

Ahju materjali ostetakse ehitusbaasidest, kuid kasulikum on külastada metalli vastuvõtupunkte - sealt leiate alati vajaliku suurusega toorikud.

Sa vajad:

• terasplekk alates 3 mm ahju seinte ja põhja jaoks, veepaak;
• raudplekk alates 8 mm ülemise kaane jaoks (paagi alumine osa);
• 16 mm läbimõõduga malmrest või terasarmatuur, kui õhem, siis liigub kiiresti;
• toru alates 100 mm korstna jaoks;
• kraan vee paagist tühjendamiseks;
• terasleht põranda kaitsmiseks;
• valmis lõikamine toru jaoks.

Ahju ilusaks muutmiseks saate soetada sepistatud kujuga tooteid, mis on keevitatud välisseinte külge.

Malmuksed ei sobi terasahjudele, kuna kahe metalli keevitamine kodus ei toimi.

Tootmise järjekord

Täpsete mõõtudega metallist saunaahju joonist saab kohandada vastavalt enda vajadustele. Piisab iga osa suuruse proportsionaalsest vähendamisest või suurendamisest.

Sisseehitatud paagiga pliidi valmistamise algoritm:

1. Märkige metall vastavalt vajalikele mõõtmetele. Märkide tegemiseks kasutage omatehtud terastraadist kirjutusmasinaid või ostetud kraane.
2. Lõiked tehakse veskiga, servad puhastatakse.
3. Need muudavad keha, pöörake tähelepanu õmbluste tihedusele - lekkiv vingugaas on mürgine ja suits muudab leiliruumis viibimise ebameeldivaks. Nad ei tee kaant.
4. Resti hoidikud keevitatakse, vajadusel keevitatakse tulekolde ja tuhapanni vahele terasplaadid, et vähendada vahesid, millesse suured põlemata kütusetükid langevad.
5. Tanki valmistamine. Põhi peab olema 8 mm paksusest terasest, et see kiiresti läbi ei põleks. Suurus peab vastama ahju kaane mõõtmetele. Kontrollige õmbluste tihedust ja vajadusel keevitage tuvastatud leke.
6. Keevitage paak ahju korpuse ülemise katte asemele.
7. Lõika välja tulekolde ja tuhapanni uksed. Need on hingedel keha külge keevitatud.
8. Korstna toru juhitakse välja läbi tagaseina. Võite kasutada skeemi, kus toru juhitakse veepaagi sees. Selleks on vaja paksu metalli auku lõigata, mis pole lihtne.
9. Asetage pliit oma kohale ja ühendage korsten. Meetriosa ahjust on valmistatud torust seinapaksusega 3,5 mm. Õhuke metall muutub punaseks kuumaks ja põleb kiiresti läbi.
10. Tehke katsetulekahju ja kõrvaldage suitsulekked.

Kui proovipõleng õnnestus, kasutage pliiti tavarežiimis.

Puuküttega sauna tellisahju ehitamine oma kätega

Tellisahju ise ehitamiseks peaksite objektiivselt hindama oma müüritööde oskusi.

Internetis leiduvate jooniste ja protseduuride hulgast valige vanni jaoks kõige lihtsam pliit.

Sa vajad:

• kühvel ja anum lahuse segamiseks;
• kellu või kellu;
• plumb ja tase;
• tööriist metalli veepaagi keevitamiseks;

Siseseinteks ostetakse tulekindlad tellised, välisseinteks ostetakse punane täistellis. Müüritise jaoks on soovitatav kasutada valmis poest ostetud segu, kuna ainult kogenud ahjutootjad saavad iseseisvalt valida savi, liiva ja tsemendi koostise.

Ette ostetakse malmrestid, tulekolde ja tuhauksed ning torule klappide komplekt.

Töö algoritm:

1. Valmistage ette vundament paksusega 25 cm, on vaja ette näha, et vundament ulatuks seintest välja vähemalt 25 cm.
2. Tellimuse ja kirjelduse alusel laotakse ahju seinad.
3. Uksed paigaldatakse müüritööde käigus, lengid ei ole eemaldatavad.
4. Valmistatakse vajalike mõõtudega veepaak.
5. Nad paigaldavad paagi ja jätkavad ahju ja seejärel korstna paigaldamist.
6. Oluline on säilitada müürisegu proportsioonid ja mitte teha õmblust paksemaks kui paar millimeetrit.
7. Katsetulekahju tehakse 5–7 päeva pärast, kui lahus on tahenenud.
8. Kui suitsulekkeid ei leita, krohvitakse ahju seinad ja korsten.

Paagiga saunaahju valmistamine pole keeruline, kuid nõuab suurt hoolt. Seadme kasutamine on lihtne ja mugav, kui disain on õigesti valitud. Oluline on järgida soovitusi ja ahi kestab palju aastaid.
