Kuidas oma kätega vene ahju ehitada - samm-sammult juhised

Kütet korraldatakse erineval viisil, keskendudes kohalikele oludele ja kütuse kättesaadavusele. Oma kätega ehitatud vene ahi annab teie kodule sooja iga ilmaga. Ehitamist tuleb alustada ainult kogenud pliiditegija juhendamisel, kuna vale lugemine ja järjekorra järgimine toob suure tõenäosusega kaasa vajaduse kogu töö uuesti teha.

Miks on vene ahjud nii populaarsed?

Disainilahenduste mitmekesisus võimaldab teil saada palju omadusi, mis olid Venemaa ahjude moe naasmise põhjuseks.

Seade soojeneb aeglaselt, kuid samal ajal annavad massiivsed tellisseinad soojust välja pikka aega. Tänu sellele kvaliteedile köetakse maja vaid kaks korda päevas, mis vähendab hoolduse aega. Kaasaegsed ehitusmaterjalid parandavad ainult tõhusust ja omadusi mugava mikrokliima säilitamiseks.

Kui plaanite toitu regulaarselt valmistada, on disainis lisaks kohustuslikule tiiglile pliidiplaat ja väike ahi. Nende elementide kasutamiseks on ette nähtud eraldi kaminad, et mitte suvel maja kütta.

Väikeste hoonete, aga ka harva külastatavate suvilate jaoks on soovitatav ehitada vene ahi koos pliidipingiga, mis soojeneb ja muutub mugavaks puhkekohaks.

Konstruktsiooni seinad ei kuumene kõrge temperatuurini, seega on nende peal ohutu kuivatada mistahes materjalist riideid ja jalanõusid.

Lisaks praktilisele otstarbele võib vene ahi olla kodukaunistuseks. Selleks kasutavad nad plaate, plaate ja mõnikord lisavad värvi lihtsalt lubjatud seinad.

Populaarsed on sisseehitatud kaminatega võimalused. Kütmine ja toidu valmistamine toimub köögis ning toapoolses küljes on avatud tulega portaal.

Struktuuri positiivsed omadused suurendavad selle populaarsust:

• tuleohutus - pinnad ei kuumene kõrge temperatuurini, mis takistab seinte, lagede ja ümbritsevate esemete süttimist;
• pikk kasutusiga enne kapitaalremonti, mille tagab vastupidavate materjalide kasutamine;
• ühtlane soojusjaotus tänu suurele köetavate seinte pindalale;
• mitmekülgsus, võime integreerida struktuuri erinevatesse ruumikujundustesse;
• hoolduse lihtsus.

Negatiivsete aspektide hulgas on järgmised:

• kogenematu kasutaja enda ülesehitamise raskus;
• vajadus massiivse vundamendi järele;
• kõrge hind, mis on tingitud suurest ehitusmaterjalide hulgast ja professionaalsete ahjumeistrite töö eest tasumisest;
• suur küttepuude tarbimine, mida tuleb hoida sademete eest kaitstud kohas.

Olles otsustanud oma kätega vene ahju ehitada, hakkavad nad projekti valima, materjale ette valmistama ja kohe tööd alustama.

Vene ahjude tüübid

Projekti valimisel pöörake tähelepanu kütteseadmete klassifikatsioonile.

Ahjud erinevad mitme parameetri poolest:

1. Suurus. Säästlik variant mõõtmetega kuni 1500x1700 mm ehitatakse kõige sagedamini vanni või suvekööki. Väikestes majades ja köögis kasutatakse keskmise suurusega 1500-1700 mm külgedega. Kompositsioonis võib olla pliit, kamin, ahjud. Suurvorme alates 1,7 m kasutatakse suurte majade kütmiseks või köögina ühiskondlikus toitlustuses. Hooned on varustatud täissuuruses voodite, küpsetuskappide ja küpsetuspindadega.
2. Asukoht. Valikus on eraldiseisvad või kombineeritud mudelid kaminate, pliidiplaatide, grillinurkade jms.
3. Seade. Traditsioonilise välimuse allosas on soojendamata elemendid. Kaasaegseid konstruktsioone köetakse kogu nende kõrgusel.
4. Tulekambri meetod. Musta ja halli kasutatakse nüüd üliharva. Kaasaegsed kujundused on soojendatud "valgele".

Enne ehitamist kaaluge hoolikalt seadme kasutamise võimalusi, mis säästab raha ehitusele ja vali ahju optimaalne asukoht majas.

Disaini elemendid

Jooniste, nende selgituste ja järjestuse mõistmiseks tuleks uurida pliiditegijate kasutatavaid termineid.

• Küttekamber ehk tiigel on konstruktsiooni osa, milles põletatakse kütust ja mõnel juhul valmistatakse toitu küpsetamise või podisemise teel.
• Võlv on massiivne element, mis piirab ahju ülaosa.Paigaldamine toimub ilma tühimiketa. Suure kivimassi tõttu kogub võlv põlemisel soojust ja küttepuude ladumise vahelisel perioodil soojendab ruumi kaua.
• All (tasane) - tulekolde põhi, mis on vajalik konstruktsiooni tugevuse andmiseks.
• Põsk (kiip) - ahju fassaad, mis ühendab endas põhja, tiigli ja võlvi.

• Suu on ahju ava, mille kaudu lisatakse kütust ja laaditakse nõud.
• Kuues on horisontaalne pind, mis muudab nõudega töötamise lihtsaks. Nõud asetatakse platvormile enne tiiglisse asetamist ja pärast nende eemaldamist.
• Alamraami kasutatakse riistade, kütuse ja muude tarvikute hoidmiseks. Element asub posti all ja ei kuumene.
• Ahi on kolde all olev ruum, kus hoitakse küttepuid.
• Hailo on ahju ja korstna ühendav seade.
• Ahjud on nišid, mis suurendavad seinte pindala ja parandavad soojusülekannet. Süvendeid kasutatakse maitsetaimede ja väikeste esemete kuivatamiseks.
• Lävi (hammas, gaasilävi) - kaarekujuline kaare lagi kuumade suitsugaaside säilitamiseks ja soojusülekande pindala suurendamiseks, suurendades seeläbi efektiivsust. Mõnikord nimetatakse seda elementi katteks või kilbiks.
• Katus on ahju osa, millele on paigaldatud pliidipink.
• Kolde on õõnes ruum suitsugaaside põlemisaja pikendamiseks.
• Alusplaat on väike ahi, mis asub kolde all või selle küljel.

Töörežiimi ja kütuse põlemiskiiruse reguleerimiseks on ahju sisse ehitatud suitsukollektorite ja alumise kambri sektsiooni ventiilid ning tuhaaluse tuhauks. Valmistage kindlasti ette siiber – raudosa, mis põlemise ajal ahju sulgeb.

Suurused ja tellimused

Ahju soojusvõimsus sõltub soojust eraldavate pindade pindalast. Arvutuste esimeses etapis tehakse kindlaks maja enda võimalik soojuskadu.Parameeter sõltub materjalist, seina paksusest ja isolatsiooni kvaliteedist.

Kui te ei soovi teemasse süveneda, võite kasutada lihtsat, keskmiste hoonete jaoks sobivat võimalust:

1. Mõõtke maja sisemuse pikkus, laius ja kõrgus.
2. Saadud andmete korrutamisel saadakse kogumaht.
3. Korrutage maht 40 W/h-ga, saades hoone keskmise energiakao.

Näide. Maja on 10x10 meetrit seinapaksusega 40 cm ja lagedega 2,6 m Sisemaht 9,6x9,6x2,6. Saame 240 m3. Soojuskadu saab olema (240 m3x40 W/h) 9600 W/h.

Kütmiseks on vaja ehitada ahi soojusvõimsusega ca 10 kW/h.

Ehitajad soovitavad teist arvutusmeetodit. 10 m2 pinna puhul on küttekeha võimsus 1 kW/h. Kui korrutada 9,6x9,6 m, saate 92 m2. See annab ka ligikaudse ahju võimsuse 92/10 = 9,2 kW/h.

Töökogemus näitab, et vene ahju pinna ruutmeeter on võimeline andma 0,5 kW/h soojust. Arvutustes võetakse arvesse ainult külgseinu, ilma alust ja lagi arvesse võtmata. Seetõttu peaks 2,6 m lagede korral ahju ümbermõõt olema 20/2,6 = 7,69 m. Sellise perimeetri tagab seade 2x1,7 meetrit.

Mõõtmetest lähtuvalt valitakse välja sobiv tööjoonis koos tellimusega vene pliidile. Skeemid leiate Internetist; need on avaldatud professionaalsete ahjude valmistajate ja spetsialiseeritud organisatsioonide poolt.

Vajalikud tööriistad

Ehitusseadmed ja tööriistad on iga kodumeistri arsenalis.

Sa vajad:

• bajonettkühvel vundamendi süvendi kaevamiseks;
• kühvel lahuse segamiseks;
• tase ja plumb;
• ruut ja nöör täisnurkade seadmiseks;
• joonlaud või mõõdulint;
• kellu või kellud müüritise ja krohvi jaoks;
• haamer-kork telliste ladumiseks ja reguleerimiseks;
• konteiner lahuse segamiseks, ämbrid.

Võlvi telliste täpseks valimiseks ja lõikamiseks on parem kasutada kivi jaoks lõikekettaga veskit.

Majas koha valimine

Vene ahi asetatakse reeglina ühe seina äärde või toa nurka, nii et see võtab vähem ruumi. Siiski tasub arvestada, et seintest tuleb jätta tühimik. Sel viisil saavutatakse kasuliku (soojust läbilaskva) pinna suurenemine.

Mitme ruumiga majades on ahi paigutatud nii, et kütteseadme seinad oleksid igas toas.

Ahju suu peaks olema valgustatud külgaknast tuleva valgusega. Küttekolle asub maja sissepääsule lähimas ruumis, nii on lihtsam küttepuude kohale toimetada ja tuha ära viia.

Olulised nüansid pliidi asukoha valimisel:

• korstnad asuvad sisemiste kandeseinte läheduses;
• ükski põrandatala ei tohi ahjust üle minna;
• ahju alla ehitatakse 40–50 cm sügavune vundament;
• seinte vahe laius peaks olema vähemalt 15 cm, mis tagab õhuringluse;
• magamistoas on voodi;
• kuivati ​​on paigaldatud esikusse, mis kõrvaldab eluruumides ebameeldiva lõhna.

Ühetoalistes hoonetes ei ole ahju asukoht oluline kasutusmugavus ja minimaalne kasutatava ruumi hõivatus.

Ehitusetapid

Ehitusel on kolm peamist etappi:

• vundamendi korrastamine;
• ahju "kere" ehitamine;
• korstna ehitus;
• Viimistlustööd.

Igal juhul vajate oma ehitusmaterjale. Oluline on lahuste koostis ja proportsioonid.

Vundamendi korrastamine

Vene ahjud on ehitatud täistellistest. Hoone mass on suur, seega on vaja tugevat vundamenti.

Vundamendi ehitamise samm-sammuline algoritm:

1. Nad kaevavad 40-50 cm sügavuse kaevu.
2. Põhi on kaetud liiva ja kruusa seguga vahekorras 1x1. Tasandage pind, valage vesi padjale ja tihendage see põhjalikult.
3. Raketis on paigutatud nii, et betoonaluse kõrgus on 30-40 cm.
4. Armatuur läbimõõduga 8 mm või rohkem paigaldatakse ruudustiku sammuga 15x15 cm.
5. Valage betoonisegu. Lahuse klass M150–M200. Selleks võtke tsement (M500): liiv: keskmise fraktsiooniga killustik vahekorras 1: 2,5: 3,5. Teine ehitusmeetod on killustiku vundamendi paigaldamine, kui laotakse suured kivid ja nende vaheline ruum täidetakse tsement-liivmördiga klassi M150 (tsementi 1 osa, liiva 3,5–4 osa).

Betooni täieliku tugevuse saavutamise periood on 28 päeva. Neid saab kulutada telliste ja müüritisegu komponentide ettevalmistamiseks.

Pärast lahuse tugevuse saavutamist asetatakse betoonalusele pidevad keraamiliste täistelliste kihid, et viia alus esimese korruse põranda tasemele.

Ahju korpuse ehitus

Enne tellise ostmist uurivad nad hoolikalt järjestikuse müüritise skeemi, mille põhjal arvutavad vajaliku telliste arvu.

Leegiga kokkupuutuvad siseseinad peavad olema vooderdatud tulekindlate tellistega. Seinte ja korstna jaoks kasutatakse täiskeraamikat ning välisseinteks viimistlust või sama keraamikat, kui viimistlus koosneb krohvist või lubjavärgist.

Müüritöödel kasutage ostetud segusid või valmistage ise savi-liivmört.

Sõltuvalt kasutatavast savist valitakse suhted:

• õlise savi jaoks - ämber savi ja 2,5 ämbrit liiva;
• keskmise jaoks - 1x1,5;
• kõhnadele - 1x1.

Lahenduse valmistamise juhised:

1. Savi purustatakse, puhastatakse lisanditest ja sõelutakse.
2. Mõõtke saadud komponendi kogus.
3. Täida savi veega vähemalt 3 päeva.
4. Lisage nõutavatesse proportsioonidesse liiva.
5. Sega segu ühtlaseks.

Kogenud pliiditegijad soovitavad praktilist viisi müüritise koostise valmisoleku kontrollimiseks. Lahus on vaja panna bajonettkühvlile. Kui see libiseb umbes 45° kallutamisel, on konsistents õige.

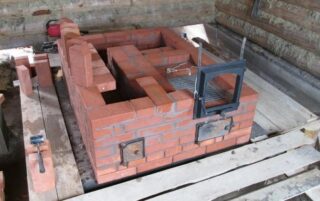

Valitud järjekorda kasutades püstitatakse ahi. Uksed, klapid ja sulgurid tuleb paigaldada ja kinnitada mördiga.

Ühe päeva jooksul ei ole soovitatav asetada rohkem kui 2-3 rida, kuna mört on plastiline ja ei pruugi telliste massile vastu pidada.

Pliidiplaadi valmistamiseks on soovitav kasutada kontsentriliste rõngaste ja kaantega malmdetaile. Need võimaldavad teil valida ja avada tule erineva suurusega pottide jaoks.

Korstna omadused

Enne kui 3 tellist laeni jõuavad, hakkavad nad lõikama - suurendades toru paksust, mis on vajalik tuleohutuse tagamiseks. Reegel on eriti oluline puitpõrandate puhul.

Pärast pööningult väljumist tagastatakse toru esialgsetele mõõtmetele. Torutelliseid on lubatud laduda tsement-liivmördile klassiga M 200.

Ehituse edenedes toru sisepind krohvitakse ja hoolikalt tasandatakse, nii sadestub vähem tahma.

Korstna ülaosa on kaitstud korgiga.

Eluruumide puhul kehtib kohustuslik reegel: kamina põhjast lõigatud korstna kõrgus ei tohi olla väiksem kui 5 m ja lõige ise peaks asuma katuseharja kohal.

Kütteseadme tööle panemine

Vastvalminud vene ahju kütmine tavapärasel viisil on vastuvõetamatu.

Tehnoloogia on järgmine:

1. Avage kõik siibrid, et liigne niiskus aurustuks.
2. Esimese küttekolde jaoks võtke mitte rohkem kui 3 kg küttepuid.
3. Virna kütus.
4. Ülemised vardad püütakse süüdata nii, et tuli leviks järk-järgult ega põhjustaks kiiret kuumenemist.

Pärast puidu põlemist avage kuivamiseks kõik siibrid ja eemaldage järelejäänud suits.

Ahju edasine kuivatamine kestab keskmiselt nädala. Ahjud viiakse läbi kaks korda päevas, vältides seinte tugevat kuumutamist. Küttepuid kulub keskmiselt umbes 5 kg.

Ahju töövalmiduse määrab pärast ahju jahtumist ustele tekkiv kondensaat. Kui kondensaat on lakanud langemast, on vene ahi täielikuks tööks valmis.
