Kuidas ehitada oma kätega Rootsi kütte- ja toiduvalmistamispliit

Väikeste maamajade kütmiseks kasutatakse sageli kombineeritud ahjusid. Üks edukamaid näiteid on Rootsi kütte- ja toiduvalmistamispliit. Tõhususe poolest jääb see traditsioonilisele vene omale mõnevõrra alla, kuid võtab vähem ruumi.

Eelised ja miinused

Rootslane on sümbioos kõrge vertikaalsest struktuurist toa kütmiseks ja köögi pliidiplaadist. Kõige parem on see paigaldada sisevaheseinale nii, et küttepind oleks elutoa sees, pliidiplaat aga köögipoolel. Samal ajal köetakse toiduvalmistamise ajal köögipinda ja pidevalt köetakse eluruumi.

Disainil on märkimisväärne hulk eeliseid.

• Kõrge funktsionaalsus - ahi soojendab ruume, võimaldab soojendada vett, valmistada ja praadida toitu, küpsetada pirukaid, soojendada valmistoite, kuivatada nii toitu kui riideid.
• Disain on ökonoomne.Selle vertikaalne osa on varustatud paljude keerukate suitsu väljalaskekanalitega, mille kaudu heitgaas tsirkuleerib pikka aega, kandes soojust täielikult ruumi.
• Rootsi tellistest ahi tundub kompaktne. Tegelikult on selle tööala peaaegu sama hea kui vene oma, kuid oma disaini ja asukoha tõttu tundub see väike ega võta elamispinda.
• Võimaldab kütta korraga 2 tuba. Väikese pinnaga saate kütta kogu maja.
• Kütusena kasutatakse sõna otseses mõttes kõike: kivisütt, hakkepuitu, palke, oksi, isegi pilliroogu ja kuiva umbrohtu.
• Rootsi ahi säilitab soojust kaua ega jää selle poolest alla Hollandi ahjule: piisab ühest tulekoldest, et hoida ruumides stabiilset temperatuuri vähemalt 12 tundi.

Miinused:

• Materjali osas on rootslane üsna valiv. See on valmistatud kõrgeima kvaliteediga šamottist.
• Disain on väga keeruline. Selle ehitamine nõuab palju kogemusi ja oskusi. Algajad ei saa seda teha.

Mõned mudelid võivad töötada suverežiimis, ainult pliidiplaadi hooldamiseks. Sel juhul paigaldatakse sisse siiber, mis blokeerib suitsuringluse. Sellisel juhul läheb heitgaas kohe korstnasse.

Rootsi ahju tööpõhimõte ja disain

Rootsi ahju disain suvila ja kodu jaoks on väga geniaalne. See on kombinatsioon 2 plokist - küte ja köök ning need toimivad nii, et need mõjutavad üksteise tööd minimaalselt.

Seadme efektiivsuse ruumis tagavad arvukad korstnakanalid. Siin ringleb heitgaas mööda pinda mitmes ringis ja läheb alles siis korstnasse. Oluline omadus on see, et kamin asub pliidiplaadi küljel.See võimaldab konstruktsiooni suverežiimile lülitada.

Tavaliselt asuvad kütteploki kanalid vertikaalselt. Kuid kui ahi on varustatud pliidipingiga, moodustuvad siin horisontaalsed kanalid. Suits liigub siin läbi ahju kohal asuva vooluakna.

Köögis on kamin, otse selle kohale asetatud pliit, ahi, pliidiplaadi kohal olev nišš ja ülemine nišš. Kõik need elemendid kannavad funktsionaalset koormust.

1. Ahi paigaldatakse põlemiskambri sügavustesse. See on mõeldud toiduvalmistamiseks ja soojusvahetuselemendina. Rootslasel puudub lõõmutuskubu ega katus, mistõttu soojus haihtub kiiresti korstnasse. Ahi säilitab heitgaasid, mis võimaldab teil kohe valida vajaliku soojushulga ja edastada selle Rootsi soojussõlme.
2. Pliidiplaadi kohal olev nišš on mõeldud toidu valmistamiseks ja säilitamiseks. Nišis oleva augu saab katta puidust kilbiga, mis võimaldab hoida toitu soojas ja mitte uuesti soojendada.
3. Selle kohale asetatakse ülemine nišš. Selle algne eesmärk oli asjade kuivatamise koht. Skandinaavia riikides on kliima karm ja riided külmuvad sageli ära. Toas on seda üsna raske kuivatada. Tänapäeval kasutatakse seda riiete soojendamiseks väga külmal aastaajal, samuti puuviljade ja seente kuivatamiseks ja kuivatamiseks. Samuti ehitavad nad versiooni ilma ülemise nišita.

Rootslase kujundust saab muuta: muuta tellimusmustrit, eemaldada mõni element või moodustada uusi. Kuid on oluline arvestada, kuidas ja millistel tingimustel kuumutatud gaas läbib, et mitte vähendada efektiivsust.

Struktuurilised ja funktsionaalsed omadused

Suveresidentsi Rootsi ahi sisaldab mitmeid funktsionaalseid elemente.Nende maksimaalse efektiivsuse saavutamiseks peavad olema täidetud teatud tingimused.

Selle disaini traditsiooniline pliidiplaat on kahe põletiga paks malmplaat. Mõõdud vastavad 410*710 mm. Asukoha kõrgus sõltub küttekolde kõrgusest, kuid alla 120 cm ei ole soovitatav seda paigutada, vastasel juhul on põletite kasutamine ebamugav. Võite malmi asendada plekiga, kuid see pole soovitatav. Malm akumuleerib paremini soojust ja sellisel põletil saab pärast lõkke lõppu toitu soojendada.

Kütteploki korpuses olevaid suitsutorusid saab paigutada vertikaalselt ja horisontaalselt. Teine võimalus on tüüpiline diivanitele, kuid seda saab kasutada ka vertikaalses kujunduses. Esimene modifikatsioon on tulusam selle poolest, et see on vähem määrdunud, tahma ja tahma koguneb vähem, nii et saate ahju puhastada harva. Alumises osas soojeneb aga halvemini. Horisontaalsete kanalitega mudel tagab ühtlase kuumutamise. Kuid selline süsteem peab olema varustatud täiendavate puhastusavadega, kuna tahm ladestub siin palju kiiremini.

Samadel põhjustel on parem teha oma ahi malmist. Väikestes maamajades on sageli mudelid, mis on valmistatud rauast ja isegi tinast. See valik on lühiajaline, kuna tulekoldes saavutatakse väga kõrge temperatuur ja õhukese lehe madala süsinikusisaldusega teras põleb kiiresti läbi. Teine omadus on see, et ahju tagaosa ja pliidi seina vahele peaks jääma 7–8 cm vahe Küttekoldest tulev suits liigub ahju ümber igast küljest, vahe võimaldab ühtlaselt kütta ja hõlbustab läbipääsu. kütteploki sisse.

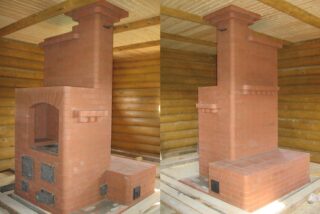

Rootslase esiküljel saate korraldada voodi.Tavaliselt moodustavad selles olevad korstnad vertikaalse plokiga ühe süsteemi ja suits juhitakse ühisesse korstnasse. Pliidipingil lõigatakse suitsuavad tavaliselt ära siibriga, et mitte vajaduse puudumisel lisakonstruktsiooni asjatult soojendada.

Kamin ilmub rootslasele üliharva, sest see vähendab efektiivsust. Kui kaminat ehitatakse, siis sulge kamin klaasuksega, et vähendada soojakadusid, kuid võimaldada siiski leeke imetleda. Nendel mudelitel pole enamasti ahju.

Köögi poolele on paigaldatud nišid ja riiulid, et mitte vähendada soojasõlme efektiivsust. Tavaliselt kasutatakse neid puuviljade ja seente kuivatamiseks. Enamasti on need lihtsad horisontaalsed laed, kuid on ka huvitavamaid kaarekujuliste konstruktsioonidega mudeleid.

Sarnased kujundused

Eeliste hindamiseks võrreldakse rootslast populaarsete ahjude mudelitega elamutes ja isegi korterites.

• Hollandi ahi on keeruliste suitsu väljalaskekanalitega vertikaalne plokk, mis on võimeline kütma mitut ruumi, kui sellest teistesse ruumidesse laotakse telliskivikanalid.
• Moskvalane on rootslase keerulisem versioon. Sisaldab samu funktsionaalseid elemente, kuid on tõhusam.
• Ahjulauaga mudel on vene pliidi variant, mille puhul pliidipink ei ole korpuse osa, vaid toimib eraldiseisva kinnitatud elemendina. See valik on väga mugav karmi kliimaga maamajades. Siinne kamin on varustatud pliidiplaadi ja lisarestiga, mis võimaldab seda kasutada täisväärtusliku köögiahjuna.

Rootslast võrreldakse sageli raske sisustusega universaalahjuga, mille esiküljel on lisaks küttepinnale ka kamin.Kuid selle konstruktsiooni puhul on kolle - avatud või klaasukse taga - eraldi plokk. Siit suits läheb reeglina eraldi korstnasse. See disain on palju raskem ja keerulisem.

Rootsi ahju mõõdud ja joonised

Konstruktsiooni mõõtmed arvutatakse vajaliku võimsuse järgi. Viimane määratakse ruumide pindala järgi. Arvutused on parem edastada spetsialistile või teha need spetsiaalse programmi abil.

Arvutused on vajalikud järgmistel põhjustel:

• Internetist alla laaditud projekt koos valmis joonisega võib osutuda suvila kütmiseks vähese võimsusega;
• tellimine rootslases on disaini näilisest lihtsusest hoolimata keeruline ja seda saab arvutada ainult toote mõõtmeid ja tellise suurust arvesse võttes;
• korstna parameetreid saab määrata alles pärast tulekolde arvutamist.

Arvutustes võetakse arvesse ka kasutatud materjali. Näiteks malmi ja terase soojusjuhtivuse koefitsient on väga erinev. Seetõttu vajate malmist pliidiplaadi ja ahju kütmiseks ja kasutamiseks teistsugust võimsust kui plekk-ahju töötamiseks.

Rootslane on paigutatud elutoa ja köögi vahele, see on kõige ratsionaalsem lahendus. Ahju esikülg võib olla nii magamistoa kui elutoa poole. Teine võimalus on parem, kuna magamistoas ei pruugi mugavat temperatuuri hoida, samas kui elutoas on see vajalik.

Sageli toimib pliidi korpus, eriti pliidipingi puhul, ise vaheseinana, kui 2 põhiseina vaheline ruum on väike.

Ahju ehitamise järjekord

Konstruktsiooni ehitamine võtab palju aega ja nõuab kõrget kvalifikatsiooni. Kui ahi on ehitatud sisevaheseinasse, on soovitatav see esmalt varustada ja seejärel ehitada seinad.

Materjalid

Rootslase voltimine nõuab kõrgeima kvaliteediga materjale. See on oluline, kuna siin on temperatuurimuutused suuremad kui Venemaal ja sisemiste elementide koormus on suurem. Sa vajad:

• šamotttellis, mitte madalam kui ShB-5;
• punane telliskivi M-150 või kõrgem;
• šamott savi;
• malmist ahi - mõõtmed valitakse vastavalt tulekolde suurusele;
• malmist rest - seda ei soovitata ise valmistada;
• pliidiplaat – eelistatav on malm, kuid raud on vastuvõetav;
• Uksed on samuti eelistatavamad kui malm, kuna need põlevad palju aeglasemalt.

Korpuse ja korstna paigaldamiseks kasutage tavalist savi.

Tööriistad ahju paigaldamiseks

Rootslase ehitamiseks vajate järgmisi tööriistu:

• bajonett- ja labidalabidad, ehitussegisti segamiseks;
• kellu, müürsepa haamer, kummivasar;
• reegel – üle 1,5 m;
• loodijoon, ruut, erinevad tasemed;
• kettaga veski, mis näeb välja nagu kivi ja metall;
• plaatide lõikur

Vaja võib olla muid seadmeid.

Vundamendi ehitus

Rootslane on raske disain. See nõuab oma vundamendi ehitamist.

1. Kaevake ümbermõõt 10–15 cm võrra suurem kui kere mõõtmed. Põhjani tihendatakse 20 cm liiva ja killustikku.
2. 1 cm ristlõikega vardast kootakse tugevdus ja paigaldatakse auku. Nad ehitavad raketist vineerist või laudadest.
3. Konstruktsioon valatakse betooniga. Pealmine kiht on tugevdatud teise armeerimisvõrguga.
4. Pärast täielikku kuivamist kaetakse vundament hüdroisolatsiooni kahe või kolme kihiga katusekattematerjaliga.

Alust on võimalik valmistada tellistest või laotades kihiti killustikku ja täites tsementbetoonmördiga.

Telli

Rootsi pliit koos ahju ja pliidiga on välja pandud arvestuslikus järjekorras.Konstruktsiooni enda mõõtmed võivad üsna suurel määral varieeruda, kuid elementide suhe on kõrguses vähe erinev.

1. Kaks rida tehakse pidevaks. Kasutatakse savitelliseid.
2. 3. rea jaoks kasutatakse punast ja šamoti, kuna siin hakkavad moodustuma tuhapann, ahjukamber ja vertikaalsed kanalid. Siin pakuvad need puhastamiseks ka külgmised avad ja katavad tuhapanni ukse.
3. 4. reas vähendatakse ahju ja katuse vahelist läbipääsu ning tuhapanni ukse kohale kinnitatakse 2 metallriba.
4. Kell 5 asetatakse ribadele tellised, paigaldatakse rest ja läbipääsu laiust vähendatakse veelgi. Alates 5. reast laotakse ainult šamotttellised.
5. Kell 6 moodustub tulekolde sissepääs - selle jaoks mõeldud tellised lõigatakse nurga all. Seejärel on läbipääs blokeeritud ja ahi on paigaldatud. Suitsu väljalaskekanalid ehitatakse kütteseadmesse rangelt vastavalt joonisele.
6. 7. real on tulekolde uksed sisse pandud ja tugevdatud raudvarrastega.
7. 8. kuni 10. rida on ahi vooderdatud ja moodustub põlemiskamber. 10. real kombineeritakse kamin ja ahi. Siin kasutatakse punast tellist.
8. 11. reas moodustavad nad kanali suverežiimile üleminekuks. Šamotttellistest seintesse lõigatakse malmplaadi jaoks sooned ja vahesse asetatakse asbestnöör. Asetage pliidiplaat, isoleerige see raudnurkadega.
9. Kella 12–14 moodustatakse küpsetuskamber ja asetatakse “suve” režiimi kanal.
10. Ridadest 15 kuni 17 asetatakse pliidiplaadi kohal oleva kaare toed ja horisontaalsed kanalid.
11. Kell 18-19 on varahoidla suletud.
12. Ridadele 20–21 asetage kuivav ülemine nišš ja tehke puhastamiseks auk. Kell 22 jagavad nad "suve" kanali kaheks ja kell 23 blokeerivad selle. Aastatel 24–26 moodustatakse väike kuivatuskamber, 2 vertikaalset ja horisontaalset kanalit ühendatakse ning 28-s on kõik kanalid blokeeritud.
13. Kell 29 moodustatakse korstna väljalaskeava jaoks eend.

See skeem on asjakohane lihtsa rootslase jaoks - ilma kamina ja selle jaoks eraldi korstnata.

Torude paigaldamise omadused

Korstnal ei ole originaalset kujundust. Nad panid selle punasest tellistest kokkuvolditud servale. Esimeses reas moodustatakse siibri jaoks auk ja järgmises reas see suletakse.

Korsten viib katusele. Kohtades, kus lagi ja katus ristuvad, on see soojusisoleeritud.

Telliskivimajades täiendatakse rootsi ahjude korstnat varrukatega. Metallist sisetükil on siledad seinad. Nendele ladestub vähem tahma ja need kestavad kauem.

Kasulikud näpunäited

Rootsi ahju ehitamisel ja kontrollimisel järgige järgmisi soovitusi.

1. Pärast ehitamist kuivatatakse ahju loomulikult vähemalt 2 nädalat. Seetõttu on parem seda ehitada soojal aastaajal.
2. Katsekuumutamine võtab aega kuni 15 päeva. Esmalt köetakse ahju 3 päeva ainult põhuga - umbes 4 kg, seejärel põhu ja hakkega. Järgmises etapis põletatakse 2 päevaga kuni 5 kg kuivi palke ja siis nädala jooksul suurendavad kõik kütteaega, kasutades nii küttepuid kui kivisütt.

Kui rootslane pole pikka aega tööd teinud, kasutatakse süütamiseks pehmet paberit ja seejärel pannakse palgid põlema.
