Kamin on avatud ahi, kus soojus tekib otse põlemistsoonis. Tellistest kaminad on ehitatud kombineeritud tööprotsessi ja soojusenergia tootmisega. Avatud kamin piirab ruumi kuumutamist juhtivuse ja konvektsiooni tõttu, kuid tõstab temperatuuri selle ümber teatud vahemiku lainesoojusülekande tõttu.
Tellistest kaminate tüübid
Maamaja korterisse või tuppa paigaldatud kaasaegsed seadmed ei ole sarnased sarnaste konstruktsioonidega, mis on paigaldatud suurtesse häärberitesse. Massiivse kivikamina ehitamist saate endale lubada ainult siis, kui ruum seda võimaldab.
Tänapäeval on ettemääratav roll ruumi säästmisel, seega on kahte tüüpi struktuure:
- sisseehitatud;
- lisatud.
Seal on dekoratiivsed kaminad, mis ei võta palju ruumi, hõlmavad nurgamudeleid. Olemas on avatud, kinnise ja poolavatud küttekambriga telliskivikaminad.Kinniseid tüüpe kombineeritakse sageli sisseehitatud võimalustega, kui korsten ja puidukamin asuvad ruumi seinas.

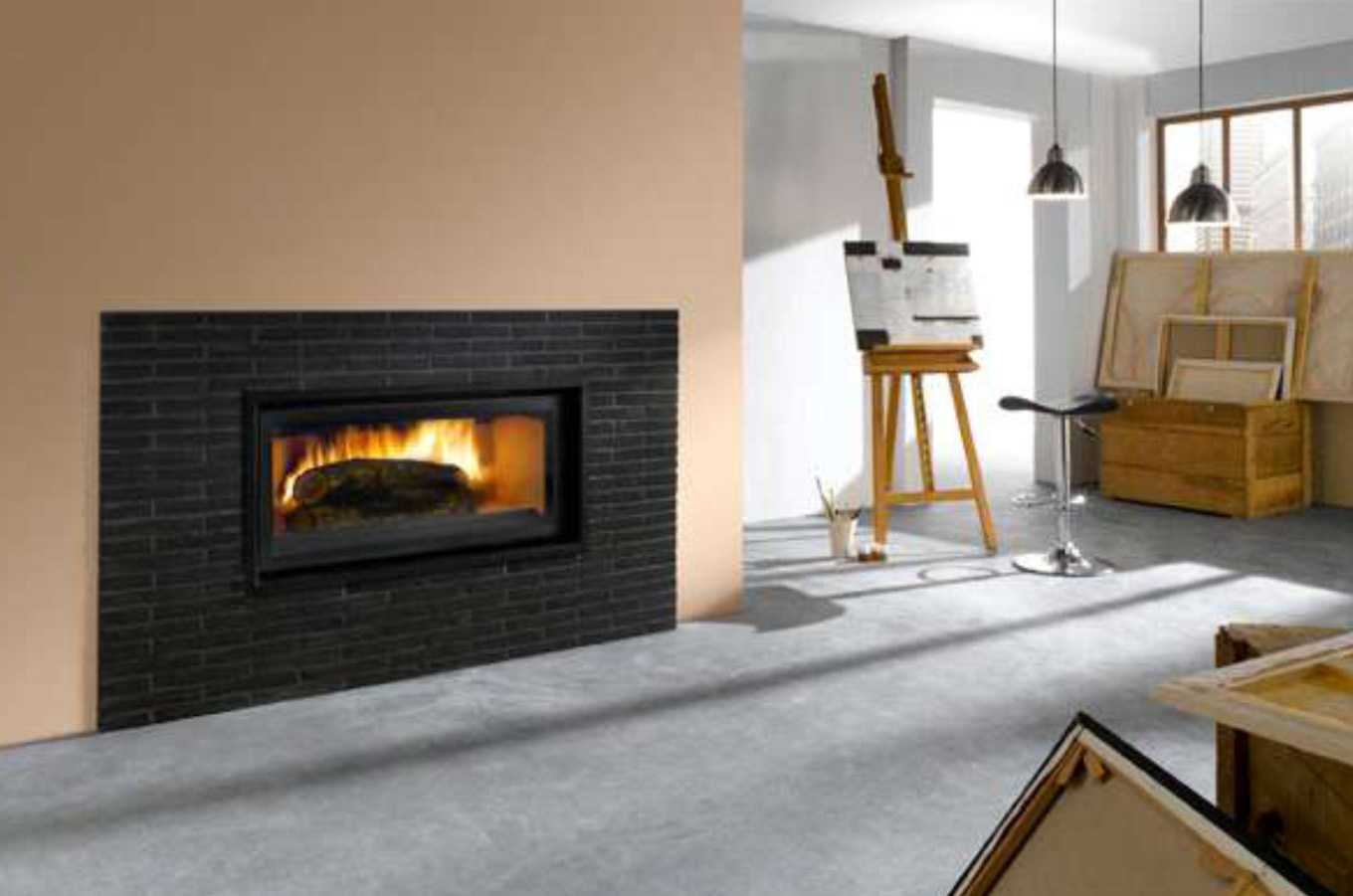

Sisseehitatud
Originaalsed kujundused ehitatakse seina põhjas asuva kaminaga või asetatakse alusest teatud kõrgusele. Raskus seisneb selles, et kolde enda sügavus on ligikaudu 60 cm ja sisemised vaheseinad pole nii paksud, nii et osa tulekoldest avaneb kõrvalruumi.
Lahendus on saadaval kahe võimalusena:
- kõrvalruumi kamina tagaseina kaunistamine;
- kahepoolse kaminaga kamina paigaldus.
Kahe koldega konstruktsiooni eeliseks on see, et kaminas on 2 klaasi erinevates ruumides või eri tasapindades. See lahendus võimaldab tõsta suvilate, korterite ja maamajade kütte funktsionaalsust ja kvaliteeti.
Nurgakonstruktsioonid ehitatakse maja ehituse käigus, sest siis on kamina nurka ehitamine problemaatiline. Vajalik on tugede ja talade kandekonstruktsioonid ümber ehitada.
seinale kinnitatud
Kõige tavalisem tüüp, kuna alati pole võimalik seina sisse ehitada mitte ainult kaminat, vaid ka korstnat. Lisatud mudeli materjalide ja tööjõukulu on palju madalam, seega on kulude kokkuhoid märkimisväärne. Tuba köetakse tänu külgpindadele tõhusamalt.
Sellised mudelid paigaldatakse elutubadesse, kus ei ole võimalik paigaldada kaminat ruumi keskele või rippuvale versioonile. Traditsioonilisel tüübil on standardsed suurused, mis sobivad valmis kaminaportaalidesse näiteks gooti, klassikalise ja kantri stiilis interjööri jaoks.
Maamaja seinale paigaldatava telliskivikamina saab hõlpsasti valmis ruumi paigutada. Põhiosa ei asu seinas, vaid selle lähedal, seega pole ümberehitust vaja.Kaminaportaali müüritis võib olla kogu kõrguselt sama lai, pealt kitsenev või teha kolmnurkseid mudeleid.
Kamina disain
Ruumi soojendamine on tingitud infrapunaküttest, mille käigus ümbritsevad objektid saavad energiat ja edastavad selle seejärel õhku. Avatud kaminad annavad vähe soojust, suletud sisekaminaga seadmed aga kütavad väikest maja või suvilat.
Mõned hooned on varustatud sisemise ventilaatoriga, et suurendada konvektsioonivoolu ja muuta küte ühtlaseks.
Disain sisaldab järgmisi elemente:
- tulekamber - ruum tule jaoks;
- suitsukambriga korsten gaaside kogumiseks;
- kamina alus;
- portaal.
Avatud kamina kasutegur on ca 15% ja kinnine kamin annab kasuteguriks 60 - 70%. Lai korsten takistab suitsu tuppa imemist. Süvis on tugev, voolukiirus torus ulatub 4-8 m/s.
Tulekapp
Kütuse põletamiseks võite ehitada avatud või aiaga piiratud alaga kamina. Tulekahju on erineva kujuga, parem on ristkülikukujuline või ruudukujuline struktuur. Mõõtmeparameetrid arvutavad kütteinsenerid tüüpprojektide või individuaalse ehituse jaoks.
Küttekollet iseloomustavad järgmised parameetrid:
- maht;
- toodetud soojuse võimsus;
- kütuse koostis;
- toodetud tuha kogus.
Avatud kaminad on kamina osa ja neil ei ole ust. Kinnistesse on paigaldatud eemaldatavad võred või uks küttepuude laadimiseks. Sellised elemendid paigaldatakse vana kamina rekonstrueerimisel. Uue ehitamisel paigaldatakse sageli terasest ja suletud malmist valmistatud valmisahjud. Nad kasutavad puitu, kivisütt, biokütust ja gaasi ning on ka elektrilisi mudeleid.
Korsten
See on teatud tehniliste parameetritega vertikaalse toru kujul insenerisüsteem suitsu eemaldamiseks ja tõmbe tekitamiseks. Põlemissaadused eemaldatakse alumises ja ülemises osas loomuliku rõhuerinevuse abil või sundliigutamiseks kasutatakse ventilaatoreid.
Korstnaid saab paigaldada järgmistest materjalidest:
- keraamiline tellis (seinad paksusega 120 mm);
- kuumakindel betoon (seinad - 65 mm);
- asbesttsemendi torud ainult temperatuurile mitte üle +30°C;
- sandwich-tüüpi terastorud.
Tänapäevased kanalid on valmistatud emailitud kollektoritest, vermikuliitbetoonist ning paigaldatud on klaasist ja komposiitmaterjalidest torud. Korstna kõrgus ja ristlõige määratakse tulekolde võimsuse järgi, võttes arvesse ohutust. Arvesse võetakse tehnilisi nõudeid ja standardeid.
Alus
Alus asub tulekolde ja vundamendi vahel. See on valmistatud erineva kuju ja kujundusega, sõltuvalt põlemiskambri tasemest. Ruumi paremaks soojendamiseks kasutage kamina madalat asukohta, nii et soojusallikas oleks põrandaga peaaegu samal tasemel. See soodne valik pole alati võimalik.
Probleemid tekivad siis, kui kamin on ehitatud valmis majja, sest konstruktsiooni vundamendiks on vaja välja lõigata raudbetoonplaadist osa või võtta osa keldriruumist. Tehnoloogia nõuab, et alusplaadi all oleks tühimik tuha kogumiseks ja õhuvooluks, millele on juurdepääs hoolduseks.
Alus valitakse vastavalt kamina seinte paksusele, see on sageli 4–5 tellist kõrge. Aluse sügavus sõltub tulekolde mõõtmetest.
Portaal
See on kaunistatud esiosa koos tulekasti raamiga. Portaalide valmistamisel kasutatakse erinevaid materjale, näiteks voodritellistest, looduskivist.Levinud on kaunistus nikerduste ja stiilielementide kujul, mis keskenduvad ruumi sisemusele.
Nõuded portaalide ehitamisele:
- Tuleohutus, seetõttu kasutatakse mittesüttivaid materjale.
- Inimeste tervist ei ohusta – nad kasutavad madala soojusjuhtivusega korpust, et mitte puudutamisel kõrvetada. Samuti ei tohiks vooder kuumutamisel eraldada mürgiseid ja kahjulikke komponente.
Monumentaalse arhitektuuriga klassikas on gooti stiilis kaminad kaunistatud avarates saalides. Väikeste jaoks kasutavad nad etnilist riiki. Keskmised toad on varustatud kõrgtehnoloogilise, minimalismi ja romantismi stiilis kaminatega.
Telliskivist kamina kuju ja suurus
Kamina kuju sõltub omaniku eelistustest. Konstruktsioonil pole universaalseid proportsioone, parameetrid sõltuvad ruumi ruutmeetritest, inseneride soovitustest ja müüritise materjali elementide standardsuurusest.
Küttekolde suuruse leidmiseks määrake ruumi pindala ja jagage väärtus 100-ga. Nii saadakse kamina põhja ruut. Näiteks 30 m² ruumi jaoks on vaja 0,3 m² kambripõhja. Sügavus on alati 1,5–2 korda väiksem kui laius. 0,3 m² pindalaga kamina puhul, mille laiust mõõdetakse kolme tellisega (75 cm), on sügavus 37,5 cm.
Põlemiskambri müüritiseinte kõrgus võrdub laiusega, mis on korrutatud 1,5-ga. 3 tellise laiuse jaoks võetakse see 15 müüritise rea tasemel.
Joonised ja tellimused
Majaomanikud püüavad oma kätega kaminat ehitada, nad teevad joonised ise või võtavad standardsed kujundused.
Projekt sisaldab:
- visandid;
- funktsionaalsete alade mõõtmed;
- seos kohalike oludega;
- esi- ja külgvaated;
- kamina sektsioonid.
Ehituse jaoks on oluline kasutada tellimusi.Igale reale antakse konkreetne telliste paigutus, konstruktsiooni tõhus toimimine sõltub mustri järgimisest. Näidatud on täistellised, pooled ja väikesed veerandid, arvesse on võetud sisseehitatud osad, õmbluste laius ja kõrgus.
Telliskivi ja mört
Müüritise jaoks kasutatakse keraamilisi telliseid, millel on madal niiskuse läbilaskvus. Materjal talub hästi kõrgeid temperatuure ja seda ei hävita keemilised suitsu koostisosad. Valget liiva-lubi tellist ei kasutata selle tugeva veeimavuse ja väiksema tugevuse tõttu.
Otse tulekolde jaoks kasutatakse šamotttelliseid, mis on kuumuskindlamad. Keraamikal ja šamottil on kuumutamisel erinev paisumiskoefitsient, mistõttu neid pragude vältimiseks kaminasse kokku ei seota. Telliskivi lõigatakse käsitsi või saetakse veskiga. Esimesel juhul saab poole maharaiumisel alati kahjustatud tellise teine osa.
Valmistage ise liiva-savi lahus, võtke rasvane savi ilma muude aineteta. Kasutatakse liiva, mis sõelutakse läbi 0,3–1,5 mm rakkudega sõela. Savi hoitakse vabas õhus, eelistatavalt talvel.
Enne lahuse segamist leotatakse savi 4–6 päeva vees, seejärel filtreeritakse saadud tainas ja valitakse välja kivid. Savi ja liiva vahekord on 1:1 – 1:3, selle määrab esimese rasvasisaldus. Liigne savi põhjustab voolavust ja pragunemist, liiga vähe muudab lahuse kuivaks ja liikumatuks.
Müüakse valmis kuivsegusid ahjude ja kaminate ladumiseks. Need on pakendatud kottidesse, töötamiseks peate lisama vett.
Telliskivist kamina samm-sammult ehitamine
Kamina asukoha valikul arvestatakse tuleohutusnõuetega. See on eriti oluline puitmajade puhul.Selle variandi jaoks valitakse eraldi rippkorsten, mille katuse läbimisel tehakse hea isolatsioon. Toru ei tohiks puudutada katuse konstruktsioonielemente, näiteks sarikaid, talasid, mantli.
Soojusallikat ei ole soovitav paigutada seinte vastas, kus on aknad või välisuks. Kaminakorstnas on tõmme piisavalt tugev, seega tekib tõmme. Kuid ka värske õhu juurdevool tuleb korraldada nii, et põlemine toimuks intensiivsemalt. Vaja on jäika ja tugevat alust, kuna tellistest kamina kaal on märkimisväärne.
Vundamendi rajamine
Tugi on ehitatud nii, et puudub ühendus hoone kandva alusega. Kui kamin paigaldatakse koormatud seina äärde, tehakse kahe vundamendi vahele vähemalt 6 cm paksune liivakiht. Alus valatakse sellisele kõrgusele, et müüritise esimesed tellised oleksid tasapinnalised lõpliku viimistlusega. korrus.
Betooni alla tehakse liivast ja killustikku padi ning laotakse hüdroisolatsioonikiht nii, et servad katavad raketise seinu. Betoon valmistatakse vahekorras 1:3:5 (vastavalt tsement, liiv, killustik). Massi sisse on paigaldatud tugevdusvõrk. Aluse mõõtmed muudavad selle mõlemal küljel 100 mm suuremaks kui kamina põhi. Raketis eemaldatakse 8.-10. päeval ja paigaldamine algab kahe nädala pärast.
Müüritise tellistest struktuur
Seinad aetakse välja vastavalt tellimisskeemile.

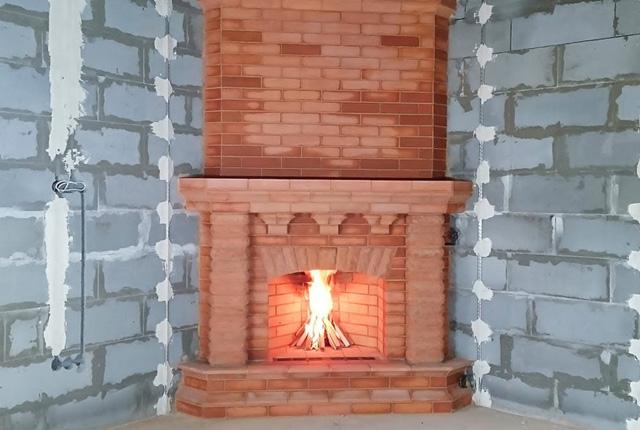

Samm-sammult juhised oma kätega tellistest nurgakamina jaoks:
- valmistada šamotttellistest sisemiste vaheseinte müüritis;
- välisseinad on keraamilistest elementidest;
- nurgaühenduse juures on ette nähtud diagonaalsed lõiked;
- kaheteistkümnendas reas asetatakse metallriba;
- tagaseina piirkonda asetatakse telliskivi vardaga, et moodustada võlv 13. kuni 16. rea vahel;
- Suitsukanali kitsendamine algab 15. reast ja 16. real laiendatakse uuesti ja paigaldatakse siiber korstna puhastamiseks.
Enne töö alustamist isoleeritakse kaminatagune sein kuumuse eest teraslehe või paksu fooliumiga ning puidust vaheseinad immutatakse tuleaeglustitega. Küttekolde ukse ette asetatakse metallkate, mis takistab põranda süttimist langevatest söest ja sädemetest.
Korstna ehitus
Kanal on ristküliku- või ruudukujulise ristlõikega 14 x 20 või 14 x 14 cm. Müüritööd tehakse liimitud või lusikaga ridadena. Mördi helmeid ei ole lubatud sisse jätta, peate õmblused täitma ja siluma, kuni saadakse sile tasapind. Korstna välimine osa on krohvitud, kuid sisemine osa jääb sellise viimistluseta.
Mõnikord asetatakse müüritise sisse toru, mille alumine serv on paigaldatud otse pliidile. Ühendamisega kaasneb ligeerimine tellistega tugevdamiseks. Tugeva tõmbe tagamiseks asetatakse korstna ülaosa katuseharjast 0,5 -1,0 m kõrgusele.
Mantel
Valmis müüritis on viimistletud plaatide, marmori, voodritelliste, looduskivide ja plaatidega. Küttekambri kohale on tehtud erinevad riiulid, võimalus paigutada televiisor ja kell. Esiteks vooderdavad nad kamina põhja ja kasutavad plaadiliimi.
Disainis on kasutatud sepistatud võreid või dekoratiivseid metallelemente ja skulptuure. Puidust viimistlusdetailid on soojusisoleeritud ja kaetud kaitsesegudega. Kattekiht peab taluma kõrgeid temperatuure ilma deformeerumise ja koorumiseta, materjal peab olema kergesti hooldatav, puhastatav ja vastupidav.
