Kuidas teha oma kätega veepaagiga vanni telliskiviahju

Vannikompleksi leili- ja pesemisruumi mikrokliima sõltub sellest, millist ahju kütab. Omanikud ehitavad oma kätega veepaagiga vanni telliskiviahju, et samaaegselt pakkuda mugavaid tingimusi ja soojendada vedelikku. Soojusallikas on valmistatud korstnaga või ilma ning veeanum asub tulekolde kohal või all.

Telliseahju eelised

Keraamilised kivid annavad pikka aega soojust, mida ei saa öelda metallosa kohta. Tulemuseks on kvaliteetne aur.

Telliskonstruktsioonil on üsna suur võimsus, mistõttu köetakse suuri ruume.

Ahjudel on kõrge tuleohutusindeks.

Tulekahjude tüübid

Ladumiseks valitakse turvas, küttepuud ja kivisüsi. Elektrilised kütteelemendid ja režiimi jälgimise seadmed on ehitatud telliskiviahjudesse. On valikuid, mis kasutavad samaaegselt kahte tüüpi küttematerjali.

Olenevalt suitsu eemaldamise korraldusest on küttega kaminad:

• must;
• hallis;
• valges.

Unikaalsed väikesed madala laega supelmajad köetakse kiiremaks kütmiseks musta värviga. Pesemiskambrit ei ole, kogu pesemine toimub leiliruumis, kus on diivan ja istumispink. Sellise vanni ahjul pole toru ja põlemisproduktid juhitakse välja leiliruumi väikese akna kaudu. Mõnikord tehakse mitu 10 cm ristlõikega auku, mis on reguleerimiseks blokeeritud. Tulekahju vältimiseks asetatakse kamina kohale telliskivilagi.

Hallis versioonis on vanni paigaldatud klassikaline auruküttekeha. Suits juhitakse pööningule, seejärel eemaldatakse ventilatsiooniavade kaudu hoonest välja. Tuba soojeneb kiiresti, kuid kividele ladestub regulaarselt tahma.

Valge küttega saunades on kerise kamin auruotsikust eraldatud metallkaanega, nii saadakse kinnine kolle. Vahesein eemaldatakse pärast kütuse täielikku põlemist. Pliit võib pidevalt töötada, kui kütust lisatakse regulaarselt.

Eelistatav on võtta küttepuid, kuna nende põlemist on kivisöega võrreldes lihtsam kontrollida.

Tellistest kütteseadmete tüübid

Igal küttekehal on restidega kamin. Resti alla asetatakse tuhapann jäätmete kogumiseks ja puhuri ukse avamisel värske õhu juurdevooluks. Ahjud on saadaval pidevas ja perioodilises režiimis, neil on sisseehitatud mahuti vee soojendamiseks.

• Püsiv tegevus. Konstruktsioon on varustatud õhukeste seinte ja väikese hulga kividega. Säilitab +300 - +350°C sellistel ahjudel on automaatika kütmise juhtimiseks ja koordineerimiseks.Nad kasutavad vedelat, tahket, gaasikütust ja elektrit. Vanni jaoks on paigaldatud elektrikeris, mille peal on raudkast, kuhu asetatakse kivid.
• Perioodiline tegevus. Lihtne tellistest isetehtav saunaahi on parem ehitada perevannidesse lühikeste protsessidega. Ökonoomne keris soojendab läbiva suitsu alumises kihis +1000°C, ülemises kihis - +600°C. Selles režiimis põleb seintel olev tahm. Enne vanniprotseduuri köetakse perioodilisi lõkkeid, mille järel küttepuid ei lisata. Kuumad munakivid toodavad kvaliteetset kuiva auru.

Kompaktsetes seadmetes kasutatakse küttepuid, kivisütt, briketti. Tulemuseks on väga kuum aur ning temperatuur vanni aurukambris ulatub +140°C.

Omapära seisneb selles, et sekundaarsed gaasid sisenevad kambri ülemisse õõnsusse läbi pragude ja suits väljub kanalite kaudu läbi ees oleva augu. Külgseinad on tehtud kahekordseks ja kestade vahel liigub kuum õhk.

Väikeses seadmes on paagi ja kivide maht 40 liitrit, lahtise telliskerisega saunaahjus on aga veeküttepaak paigutatud kivide kõrvale. Küttekiirust juhib nende vahel asuv asbesttihend.

Alumisse kivikihti asetatakse teraselemendid kiireks kuumutamiseks. Pliit sisaldab 47 x 20 cm malmplaati paksusega 10 mm.

Veesoojendi eraldi paigaldamise vältimiseks kasutage vedeliku soojendamiseks ahju soojust. Paak võib asuda konstruktsiooni allosas või ülaosas.

• Ahju ülaosas tuleks suitsutõusu kanal kokku voltida siksakiliselt, et pikendada kuumutatud õhu kokkupuuteaega müüritisega. Väljaulatuvatest tellistest tekkivad keerised tagavad soojusülekande.Siiber on paigutatud tõstekanali ülaossa ning anum ja kivid on kaetud kerge terasplekist kaanega.
• Seadmel, mille põhjas on paak, on kamin pikem, samuti on suurendatud kivide ladumiseks mõeldud kambri mahtu. Põhjas on siiber süüte tegemiseks. Boileri alumine asukoht on mugav vee täitmisel ja pärast kuumutamist väljatõmbamisel. Küttekiirus on kõige efektiivsem, kuna paagi ots on kontaktis tulekoldega, ülejäänud kolm külge kuuma õhuga.

Saunaahju saate oma kätega lihtsalt ja praktiliselt ilma boilerita laduda. Väljalaskekorsten juhitakse läbi kiviklapi. Kütteelementide kandik on valmistatud kaldseintega anumana, mida soojendatakse regulaarselt ringleva kuumutatud õhuga. Kogu tähelepanu pööratakse kivide soojendamisele.

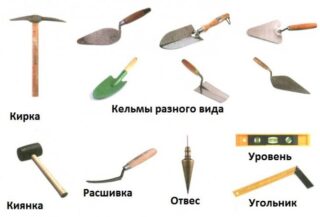

Tööks vajalikud tööriistad

Müüriladumiseks kasutage haamrit, kirka, kellu või lihtsat haamrit.

Muud tööriistad:

• vuugid, lood, loodijoon;
• mõõdulint, nöör, ruut;
• puidust tellimus jaotustega, riiv, reegel.

Lahenduse jaoks vajate konteinerit, kühvleid, ämbreid.

Näpunäiteid materjalide valimiseks

Peamine materjal on täistellis. Kergeid elemente, mille sees on tühimikud, ei saa kasutada. Liiv-lubitellised ei sobi, sest nendest valmistatud konstruktsioonid imavad niiskust ja auru ning varisevad seetõttu kiiresti kokku. Kasutatud tellised puhastatakse põhjalikult tahmast ja mördist ning kontrollitakse nende terviklikkust.

Tulekindel tellis

Materjali kasutatakse küttekollete, korstnate ja kaminate sisevooderdusena. Elemendid isoleerivad seinu leegi eest, kuna moodustavad kuuma kütuse eest kaitsekihi.

Tulekindel tellis talub kuumutamist kuni +1000°C kaotamata oma esialgseid omadusi, talub korduvat kuumutamist ja jahutamist ning on madala soojusjuhtivusega.

Keraamiline telliskivi

Seda saadakse savi töötlemisel ja toorelementide põletamisel ahjudes. Kasutatakse ahju põhikorpuse ja korstnate paigaldamiseks. Väliskihi jaoks kasutatakse täiustatud dekoratiivsete omadustega voodritelseid.

Tugevuse alusel jagatakse need klassidesse M100 kuni M300, tähe järel olev number näitab, mitu kilogrammi 1 cm² talub.

Tsement

Tsemendi-liiva massi ei kasutata ahju ladumisel, seda kasutatakse ahju aluse valmistamiseks, lisades segule killustikku. Valmistage selline lahus väikeste portsjonitena, et asetada see enne seadistamist paigaldusasendisse.

Savi

Lahusele lisatakse liiv ja valmistatakse segu kontsentratsioonis 1:1 või 1:2, koostise aluseks on savi rasvasisaldus. Leota seda 24 tundi enne segamist, et saada vedela hapukoore konsistentsiga segu.

Mass kurnatakse läbi sõela, lisatakse liiv ja segatakse ühtlaseks. Hea lahendus ei jää labida külge kinni ja sellel pole tükke.

Liiv

Kasutatakse ehitus- ja šamottliiva. Teist tüüpi kasutatakse tulekolde paigaldamiseks, kuna materjal saadakse šamotttelliste lihvimisel.

Lahuse valmistamiseks puhastatakse liiv rohust, kruusast ja juurtest ning sõelutakse seejärel läbi sõela. Väikesed terad annavad telliste paigaldamisel õhukese õmbluse. Liiva koguse määrab savi rasvasisaldus.

Vesi

Muda sisaldavat vett ei saa võtta, see peab olema vähemineraliseerunud ja puhas. Paljud vees leiduvad mineraalid põhjustavad pärast müüritise kuivamist plekke. Selliseid plekke on krohviga raske eemaldada. Parim on kasutada pärast vihma kogutud vett.

Kivid kerisele

Esimesed elemendid, millega kokku puutute, ei tööta. Sauna toorained peavad olema kuumakindlad, suure tihedusega ja hea soojusülekandega. Puuküttega ahjud on varustatud 7–14 mm kividega ja elektripliidid 5–8 mm.

Kerise jaoks kasutatakse mere- ja jõekivi, basalt, vulkaniiti, voolukivi, jadeiiti, valget kvartsi ja karmiinpunast kvartsiiti.

Ahju ladumine

Enne alustamist teevad nad oma kätega telliskivist saunaahju õige kujunduse, mille joonised saab Internetist võtta. Tehke iga rea ​​jaoks kindlasti lõige ja samm-sammult plaan. Ladumisel kontrollige ristkülikukujulisust, horisontaalsust, vertikaalsust, vastavalt juhistele järgige elementide sidumise reeglit.

Nad asetavad ahju seina lähedale, kust suitsukanalid läbivad. Kütteseadet ei asetata akendega välisseina lähedusse, et mitte takistada valguse liikumist. Ettevalmistus seisneb põranda märgistamises ja ahju aluse jaoks augu kaevamises.

Sihtasutus

Tellistest ahi on massiivne ja raske, seega rajatakse vundament. Alus maetakse pinnasesse vähemalt 0,5 m, et konstruktsioon ei kalduks ega vajuks maapinna niisutamisel ja külmumisel.

Vundamendi suurus on mõlemal küljel 10 cm suurem kui ahi. Ahju vundamentide ja maja kandva seina vahele jäetakse vähemalt 5 cm vahe, mis tihendatakse liivaga.

Valige killustik betoon või betoonalus kuivas pinnas, asetage keraamilised tellised tsemendi-liivmördile. Sarnase lahendusega tasandatakse vundamendi pind, mis kaetakse rullsoojustusega 2-3 kihina mastiksil.

Aluse panemine

Savilahusele laotakse asbestileht, peale paigaldatakse metall. Esimene rida asetatakse kuivaks, kontrollitakse õmbluste mõõtmeid ja asukohta.Pärast seda asetatakse klotsid mördile, esmalt nurgad, seejärel reaelemendid mööda nööri. Seina paksus (¼, ½, 1 telliskivi) sõltub ahju konstruktsioonist.

Savi valmistamine

Talvel õues olnud külmunud savi sobib paremini. Savi leotatakse eelnevalt vihmavees 2-3 päeva. Selleks kasutage seest rauaga vooderdatud puidust kaste.

Telliste jaoks kasutage kipsi jaoks liiva-savi mörti, kasutage sama segu lubja lisamisega.

Tuhakaevu ja kamina rajamine

Kambri mõõtmed valitakse sõltuvalt ühe kütusekoormuse kubatuurist. Tulekahju ühendab tuhapanniga restid. Rest asetatakse ukse alla, et põlevad elemendid avamisel välja ei kukuks.

Küttekatel on tehtud kaldseintega, nii et tuhk veereb neist alla tuhaauku. Metalli ja tellise vahele tehakse 5 mm vahe, et kamin materjalide erineva paisumise tõttu kokku ei kukuks.

Küttekehade läbipääsude paigaldamine ja veepaagi paigaldamine

Ridad on laotud täpselt vastavalt tellimisjoonistele, et saada suitsu läbitavad läbipääsud. Gaasid võivad minna ruumi sisse, kui nad ei leia väljapääsu käigu vale asukoha või ummiktee tõttu.

Katel on paigaldatud vastavalt projektile, sisemise versiooni jaoks kasutatakse soojusülekande suurendamiseks kahekihilist müüritist.

Korsten

Nad kasutavad seinas sisemisi kanaleid või paigaldavad sandwich-torusid pistikupesadega. Esimene element on ühendatud ahju korstna väljalaskeavaga, ülejäänud on kinnitatud klambritega seinte külge.

Lakke tehakse auk, et toru puitkonstruktsioone ei puudutaks. Korstnale pannakse soojusisolatsioonikihiga hülss. Need on kinnitatud katusele, kattes ühenduskoha kummeeritud materjalist seelikuga.

Kips

Kiht kantakse peale umbes 15 mm paksusega.Enne tööd soojendatakse pliit kuivamisaja kiirendamiseks. Pind niisutatakse veega ja esimene kiht kantakse täielikult peale. Oodake, kuni see hangub, kandke peale teine ​​kiht. Ühtlase välimuse saavutamiseks hõõrutakse piirkonda kipsujukiga. Pärast kuivamist valgendada lubjaga.

Esimest korda saate seda soojendada, kui struktuur on täielikult kuivanud. Selleks jätke õhutusavad, puhuri uksed ja põlemiskamber nädalaks lahti, et suurendada värskete voolude ringlust kõigis käikudes. Kui ahi pole kuiv, tekivad kuumutamisel sisse praod.

Põhilised ohutusnõuded

Telliskivi lüüakse kirkaga endast eemale, asetades selle servale. Tööriist peab olema kindlalt käepideme küljes (kiiluga) ja kinnitatud naela või isekeermestava kruviga. Käepidemetel ei tohiks olla purse ega laaste.

Tellingud ja tekid peavad olema stabiilselt ühendatud. Lahuse materjalid filtreeritakse väikeste klaasitükkide ja teravate kivide eemaldamiseks.

Tõhususe suurendamise viisid

Ahju funktsionaalsust saab parandada, kui hoiate seda heas seisukorras ja puhastate seda regulaarselt süsiniku ladestustest. Kütus valitakse õigesti, kuiv küttepuid kasutatakse sageli telliskütteseadmete jaoks. Kasutage õiget põlemisrežiimi.

Projekteerimisel pannakse paika tõhus meetod soojuse ülekandmiseks põlemiskambrist soojaveeboilerile ja küttekividele, et müüritises pikkadel üleminekutel energiat ei läheks.
