Kuidas õigesti paigaldada korstna toru vanni

Omanikud teostavad reeglina supelmaja ehitust ise. Sandwich-torude isemonteerimine vannis on lihtne ja tehnoloogiliselt täiustatud viis korstna paigutamiseks. Sellel konstruktsioonil on eelised ja puudused võrreldes teiste suitsueemaldussüsteemide võimalustega.

Nõuded suitsueemaldussüsteemidele

Korstnad on vajalikud mitte ainult põlemisproduktide eemaldamiseks väljaspool vanni ruume. Lisaks sellele ülesandele peavad nad vastama järgmistele nõuetele:

• olema suletud, et mürgised gaasid ei lekiks ruumidesse, kus inimesed asuvad;
• vähendada vastupidise süvise tekkimise tõenäosust;
• tagada energiasääst ja energiatõhusus, s.o. aitab kaasa välisõhu soojendamiseks minimaalsele soojuskaole;
• olema lihtne hooldada, nimelt mitte raskendada tahma ja tahma eemaldamist;
• vältida tulekahjude tekkimist lähedalasuvatest tuleohtlikest esemetest ja katustest;
• luua tingimused minimaalse koguse kondensaadi tekkeks toru sisepinnal;
• kaitseb usaldusväärselt juhuslikust puudutamisest tuleneva põletusohu eest.

Kõikide nõuete täitmine saavutatakse õige projekteerimise, materjalide valiku ja paigaldustehnoloogia järgimisega.

Tingimused korstna nõuetekohaseks tööks

Kõigi funktsioonide täitmiseks järgitakse vanni korstnale sandwich-torude paigaldamisel mitmeid tingimusi:

• minimaalne kõrgus ahju restist ülemise lõikeni ei tohiks olla väiksem kui 5 meetrit;
• kogu pikkuses ei ole lubatud teha rohkem kui 3 pööret nurga all, mis on suurem kui 30°;
• horisontaalse sektsiooni pikkus ei tohiks ületada 1 meetrit;
• siseläbimõõt arvutatakse põlemiskambri mahu järgi, kui ahi on isetehtud;
• kliirens ei tohi olla väiksem kui tehases valmistatud ahjude väljalasketoru.

Tuleohutusnõuded mõjutavad disaini ja valitud materjale.

Korstnate tüübid

Paigaldusmeetodi järgi jagunevad korstnad sise-, välis- ja kombineeritud korstnateks. Tüüp määratakse selle järgi, kui suur osa torust on sise- või välistingimustes. Igal tüübil on eelised ja puudused.

Väline võimalus

Disain koosneb väikesest vertikaalsest sisselaskeavast, horisontaalsest (või kaldus) seina läbivast väljalaskeavast ja äärmisest osast, mis on paigaldatud seinale või ehitatud iseseisva konstruktsioonina.

Välise põlemisproduktide väljalaskesüsteemi eelised:

• väike tulekahju tõenäosus - kuum korsten ei läbi puitpõrandat ja katusekatet;
• ehituse lihtsus, kui kasutatakse sandwich-torusid;
• vähenevad kulud põrandate ja katuste üleminekute soojusisolatsioonile;
• korsten ei võta palju siseruumi.

Väliskorstnatel on puudusi, mis on eriti märgatavad külmal aastaajal:

• toru soojeneb pikka aega, mistõttu tõmme ei teki kohe;
• talvel voolab sisepinda alla kondensaat, mis põhjustab raudtorude korrosiooni või telliste järkjärgulist hävimist;
• külmad seinad aeglustavad põlemisprotsessi, osa aineid ladestub siseseintele tahma kujul;
• Tahma tõttu on vajalik sagedane korstna puhastamine.

Omatehtud metallkorstnad ei ole hoonete fassaadidel atraktiivsed, nii et kui välimus on oluline, peate ostma tehasekomponente.

Sisemised struktuurid

Sisemise korstna kujundus vastab nimetusele.

Enamikul juhtudel kulgeb korsten vertikaalselt ülespoole, lõikuvad laed ja katus.

Sisemisel valikul on olulisi eeliseid:

• pöörete puudumine parandab veojõudu;
• korsten soojeneb kiiresti, mis vähendab tahma ja tahma ladestumist;
• enamasti puudub välis- ja sisepinna temperatuuride erinevus, mis vähendab voolava kondensaadi hulka;
• osa torust asub siseruumides, kiirendades leiliruumi kuumutamist, mis vähendab energiatarbimist.

Puuduseks on suurenenud soojusisolatsiooni kulud põranda ja katuse ristumiskohas. Ostke valmis lõiked või tehke need ise.

Segatüüp sisaldab tellistest seinte sees asuvaid suitsu väljalaske kanaleid. Disaini keerukuse ja nõutava suure seinte paksuse tõttu leidub seda tüüpi korstnaid erahoonetes harva.

Millist materjali valida

Korstnate valmistamiseks kasutatakse tehases valmistatud ja omatehtud elemente.

Korstnate korrastamise reeglid ja nõuded ruumide mikrokliimale on kirjeldatud 2016. aasta eeskirja koodeksis 60.13330. Juhendi nimi on küte, ventilatsioon ja kliimaseade.

Koodeks määratleb ahikütte ehitamise standardid ainult inimeste alalise elukohaga kohtadele, kuid harva külastatavates supelmajades ei ole soovitatav standardeid ignoreerida. Nõuete eiramine võib põhjustada vigastusi või tulekahju.

Populaarsed materjalid korstnate valmistamiseks on: asbesttsementtooted, mustmetall, tellis, keraamilised torud, roostevaba teras. Eksootiline variant on klaaskorstnad.

SNiP 41-01-2003 lubab torude valmistamiseks kasutada kuumakindlat betooni, tulekindlaid telliseid, asbesttsemendi või roostevabast terasest sandwich-elemente.

Muudest materjalidest korstnate paigaldamine rikub SNiP-i nõudeid ning kahjusüüdlaseks tunnistatakse hoone omanik.

Asbesttsement

Asbesttsemendi torude peamine positiivne külg on nende madal hind.

Torud valmistatakse ainult tootmisliinidel, tooted eristuvad täpsete geomeetriliste mõõtmete ja kvaliteetse tooraine koostisega.

Tööstuses toodetakse lisaelementidena ainult sirgliiteid, mistõttu on keerdude valmistamine raskendatud.

Lõikamiseks kasutage metalli jaoks rauasaagi või kivi lõikamiseks lõikekettaga veskit - see lihtsustab korstnaga saunaahju oma kätega paigaldamist.

Võimalikud kasutusalad:

• sisemise korstna sirged vertikaalsed lõigud;
• vertikaalsed segmendid välistes paigutusskeemides.

Teises kasutusvariandis tuleb asbesttsemenditoru isoleerida:

• rullmaterjalidega mähkimine, millele järgneb kaitsvate metallkestade paigaldamine;
• telliskivi.

Sellised konstruktsioonid suurendavad järsult ehituskulusid, mis minimeerib kokkuhoidu asbestitoru enda ostmisel.

Must metall

Õhukesed mustmetalli lehed muutuvad põlemisprotsessis kuumaks, mis võib põhjustada põletusi ja tulekahjusid. Samal ajal põleb raud kiiresti läbi ja lekkivad gaasid võivad põhjustada mürgistust.

Tavalisest rauast korstnat ei soovitata teha ka harva köetavas vannis. Mõne aja pärast tuleb kogu konstruktsioon välja vahetada.

Telliskivi

Telliskorstnad on püsivatele hoonetele omased.

Positiivsete omaduste hulgas märkige:

• välisseina madal temperatuur, mis välistab põletused ja tulekahjud;
• atraktiivne välimus;
• pikk kasutusiga tänu suurele seinapaksusele ja minimaalsele kondensaadikogusele.

Sellistel kujundustel on palju puudusi:

• vaja on ehitada kapitalivundament;
• seinad peavad olema põhjalikult krohvitud - tahm ladestub kiiresti karedatele pindadele, mis nõuab sagedast puhastamist;
• toru soojeneb pikka aega ilma siseruumides soojust vabastamata, mis suurendab küttepuude tarbimist;
• Väliste korstnate ehitamiseks vajate müürsepa oskusi.

Lisaks nõuab ehitusmaterjalide ostmine suuri kulutusi.

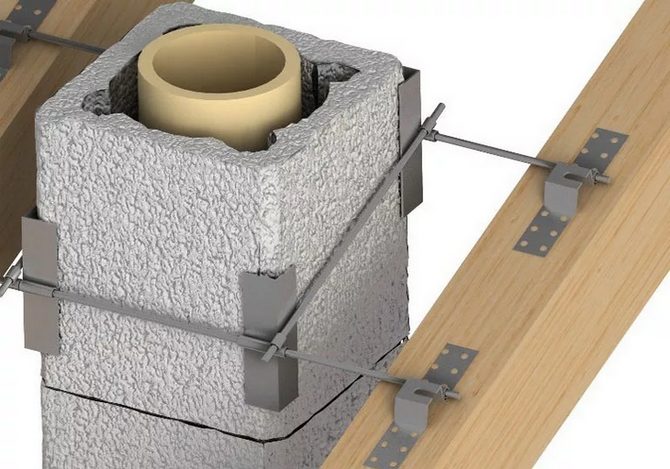

Keraamika

Keraamilisi korstnatorusid tuleb tajuda turundustrikina.

Tegelikkuses ei ole võimalik ainult keraamilisi torusid kasutades korstnat ehitada. Vajab välist telliskivi või isolatsiooni kaitsekihti.

Seega kasutatakse korstna sisetükkidena keraamilisi osi.

Selle disainilahenduse eeliste hulgas:

• siledad siseseinad, millele tahm on nõrgalt kinni jäänud, mis vähendab puhastamise sagedust:
• madal soojusjuhtivus aitab kaasa väikesele kogusele kondensaadile, aitab torul kiiremini soojeneda ja ahi lülitub töörežiimi.

Polümeerkorstnad, mis pole samuti muud kui peatoru vooderdised, töötavad sarnaselt.

Klaas

Eksootiline on korstnatorudes olev klaas, mille levik on kõrge hinna tõttu piiratud.

Ahju väljalasketorule ei saa asetada klaastorusid, milleks on vaja umbes 1 meetri pikkust üleminekut muudest materjalidest.

Sandwich elemendid

Vannitoru toru kokkupanek võileivaelementidest on iga ehitaja võimete piires.

Sandwich-torud koosnevad kolmest kihist: välimine ja sisemine roostevabast terasest, mille vahel on soojusisolatsioonikiht. Elemente toodetakse erineva läbimõõduga, mis võimaldab teil valida erineva võimsusega ahjude jaoks tooteid.

Vajaliku konfiguratsiooniga korstna loomiseks ostetakse erineva pikkusega osad ja lisaelemendid, milleks on tuhapannid, nurgad ja pöörded.

Materjali eelised:

• tuleohutus, kuna välimine kiht ei kuumene ohtliku temperatuurini;
• materjal ei eralda kahjulikke aineid;
• lihtne kokkupanek;
• hind võrreldav asbesttsemendist isoleeritud torude paigaldamisega;
• hea soojusisolatsiooni tõttu minimaalne kondensaadi kogus;
• siledad siseseinad;
• atraktiivne välimus;
• Valmis- ja valmistatud lõigete saadavus.

Ise paigaldades peate tähelepanu pöörama tootja ja kogenud ehitajate soovitustele.

Sisekorstna paigutus

Ehitus koosneb mitmest etapist:

• disain;
• ehituskonstruktsioonide kaudu ristmike ettevalmistamine;
• sulgude paigaldamine;
• konstruktsiooni kokkupanek;
• katuse ja lae isolatsioon;

Protsessi lõpetab proovikäivitus.

Disain

Õigest lahendusest sõltub korstna jõudlus ja hooldamise lihtsus.

Oluline parameeter, mida projekteerimisel arvesse võetakse, on toru siseläbimõõt. Minimaalne siseristlõige sõltub ahju võimsusest: kuni 3,5 kW seadmete jaoks valige ristlõige 140x140 mm või siseläbimõõt 150 mm. Ahjud võimsusega 3,5-5,2 kW on varustatud korstnatega 140x200 mm (või 200 mm läbimõõduga).

Mis tahes ahjude ventiilid ei tohiks olla väiksemad kui 15x15 cm. Kaugus torust põlevast materjalist seinteni on 260 mm, tellistest või plokkkonstruktsioonidest 200 mm.

Pärast katsepõlengut mõõdetakse ümbritsevate objektide temperatuuri. Kui see on üle 40°C, siis paigaldatakse täiendav mittesüttiv soojusisolaator.

Üleminekute ettevalmistamine

Olles otsustanud ahju ja korstna asukoha, hakkavad nad lakke ja katusesse tegema kindlaid auke. Korstna range vertikaalse asetuse tagamiseks kasutatakse torujuhtmeid.

Aukude läbimõõt on 400 mm suurem kui toru välisläbimõõt, mis on vajalik soojusisolatsiooni paigaldamiseks.

Nad ostavad tehase lõiked või valmistavad vajaliku suurusega kasti, mis pärast torude paigaldamist täidetakse soojusisolaatoriga.

Paigaldamine

Sandwich-torudest läbi katuse korstna paigaldamine supelmajas algab alt, tõustes järk-järgult katuse poole.

Vuugid tehakse "kondensaadiga": üksikute osade liitekohad ei tohiks takistada tilkade veeremist ülalt alla. Ülemine toru peaks sobima alumise toruga.

Vajadusel kinnitatakse konstruktsioon seintele, kasutades sulgudes.

Paigaldamise lõpetamisel isoleeritakse lõige, tehakse katus hüdroisolatsiooniga ja paigaldatakse eemaldatud katuseelemendid.

Kui peast 5 m raadiuses on tuleohtlikest materjalidest ehitisi, tuleb paigaldada sädemepüüdja. Sama elementi on vaja põlevast materjalist katusekatte jaoks.

Toru väljalaskeava on varustatud deflektori või vihmavarjupeaga.

Levinud vead

Võimalikud vead toru paigaldamisel vanni pliidile on seotud paigaldustehnoloogia mittejärgimisega:

• toru tuleb kokku panna "suitsu", mitte "kondensaadi" abil;
• kasutada materjale, mis pole Reeglite koodeksiga lubatud;
• ei järgi soovitatud pöörete arvu ega nende maksimaalset nurka;
• ärge isoleerige konstruktsiooni;
• Need ei kaitse põlevatele seintele termokaitset ega kasuta põrandate jaoks sooni.

Tehnoloogia järgi monteeritud sandwich-torudest korstnad on tervisele ohutud ega põhjusta tulekahjusid. Sellistest elementidest valmistatud korstnad on maksumuselt võrreldavad teiste võimalustega, kuid kestavad kauem, on atraktiivse välimusega ja monteeritakse võimalikult lühikese ajaga.
