Kuidas õigesti määrata ventilatsioonitoru kõrgust katuse kohal

Ventilatsioonikanalite kõrgus katuse kohal tuleb määrata enne ehitamist, et vältida vigu, mille parandamine nõuab palju ressursse. Parameetrite arvutamisel ja konstruktsiooni asukoha valimisel võetakse arvesse kliima iseärasusi ja katuse enda konstruktsiooni.

SNiP nõuded õhutusavadele

Ventilatsioonitoru kõrgust katuse kohal reguleerib SNIP. Seda mõjutavad mitmed hoone enda omadused. Näiteks kui ei ehitata mitte elamut, vaid toitlustushoonet, siis ehitusnormide järgi ei tohiks ventilatsioonitoru kõrgus katuse kohal olla üle meetri. Mis tahes konstruktsiooni õhukanalile on ka mitmeid nõudeid:

• konstruktsiooni kukkumise või kaldumise vältimiseks tuleb arvestada tuuleiilide tugevusega;
• üldventilatsioonisüsteemi sisestamisel tehakse kütte- ja köögiharud viimaseks;
• konstruktsioon peab olema valmistatud materjalist, mis on vastupidav korrosiooniprotsessidele ja temperatuurimuutustele;
• lagede ja seinte läbipääsualad peavad olema hästi isoleeritud;
• Puhastusavad peavad olema ette nähtud.

Reeglite kohaselt on minimaalne horisontaalne kaugus ventilatsioonivõlli ja õhuvõtuava vahel 10 m, vertikaalne kaugus lamekatuse korral peab gaasi väljalasketoru tõusma pinnast vähemalt 0,3 m võrra viilkatus, peab see parameeter olema vähemalt pool meetrit. Kui inimesed kõnnivad katusel, suureneb vertikaalne suurus 3 meetrini. Väljalaskekanal on akendest vähemalt 4 meetri kaugusel.

Olulised tingimused ventilatsioonikanalite kõrguse arvutamisel katuse kohal

Ventilatsioonišahti kõrgus katuse kohal valitakse, võttes arvesse mitmeid parameetreid. Olulised on katuseelementide mõõtmed, selle konstruktsioon ja tuleohutusnormid. Mõju avaldavad ka tuule tugevus ja domineeriv suund.

Mõõtmed harja suhtes

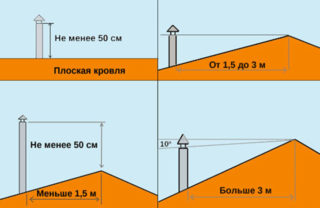

Kui kaks elementi asuvad läheduses (vahemaa 1,5 m või vähem), ei tohiks võlli ülaosa tõusta harjast kõrgemale kui 0,5 m. 1,5–3 m kaugusel võivad need lõppeda samal tasemel.

Katuse konstruktsioon

Ventilatsioonitoru kõrgus katuse kohal oleneb viimase konstruktsioonilistest iseärasustest. Kui katus on tasane, piisab poole meetri kõrgusest pinnast. See valik sobib piirkondadele, kus aastas on vähe sademeid. Kui toru asub harjast 1,5 m kaugusel, võib see tõusta sellest kõrgemale 0,4-0,5 m Kui elemendid asuvad üksteisest veelgi kaugemal, on lubatud toru veelgi pikemaks muuta. Kui see asub harjast kaugel ja on samal ajal piisava kõrgusega, suureneb selle kukkumise oht. Seetõttu pole ka liiga suur vahemaa optimaalne.

Tuleohutusreeglid

Ventilatsioonikanali kõrgus katuse kohal peaks olema identne korstna kõrgusega, kui toru asub selle kõrval. Nende vaheline kaugus (kui need on eraldiseisvad ehitised) peab olema vähemalt 3 meetrit, et vältida vingugaasi sisenemist. Me ei tohiks unustada kanalite isoleerimist kuumakindlate tihenditega. Kaevanduse välispinna soojendamisel tuleb järgida tuleohutusstandardeid.

jaotis

Ringikujulise ristlõikega õhukanali kasutamisel saavutatakse õhumasside suur kiirus. Sellisel juhul pole süsteemis tagasivoolu. Ristkülikukujulistel kanalitel on ka oma eelised: need sobivad tihedamalt seina külge, võtmata kasulikku ruumi. Süsteem võib kombineerida mõlemat tüüpi sektsioone. Ümmargused paigutatakse tehnilistesse ruumidesse, hoone tagumisse ossa ja ristkülikukujulised - esiosasse (esitluslikuma välimuse tõttu).

Katuse kohal oleva šahti kõrguse valikul arvestatakse ventilatsiooni- ja küttesüsteemide ehitust. Kui liin sisaldab kavala konfiguratsiooniga osi, keerulisi painutusi, suureneb hõõrdejõud kanalites.

Vajadus ventilatsioonikanalite järele katuse kohal

Vajadus ventilatsioonišahti järele on tingitud õhutemperatuuri ebastabiilsusest päevasel ajal, mis põhjustab niiskuse (talvel - jäätumise) kogunemist katte siseküljele. Selle nähtusega tegelevad osaliselt katusepiruka ehitamisel paigaldatud auru- ja hüdroisolatsioonikihid. Kuid mõnikord ei piisa neist tõhusaks kondensaadi vastu võitlemiseks. Jäätumine toob kaasa pööningukonstruktsiooni hävimise ning kuuma ilmaga niiskuse kogunemine suurendab pinna saastumise tõenäosust.

Mõju ventilatsiooni jõudlusele

Ventilatsioonitoru kõrgust katuse kohal saab välja arvutada, teades, et kõrguse suurenemisel 12 m võrra väheneb õhumasside rõhk 101 Pa võrra. Tulemuseks on ideaalne konstruktsioon, mille seinad on seest siledad. Ventilatsioonikanali parameetrite arvutamisel on olulised katuse konstruktsioon, temperatuur hoones ja väljas ning voolukiirus torutasandil. Teades koefitsienti C ja rõhulangust maapinnal ja paigalduskohas, on võimalik arvutada õhumasside vooluhulk.

Arvutuste tegemine iseseisvalt on keeruline, seetõttu tuginete oma kätega katuse korraldamisel tavaliselt ventilatsioonisüsteemide projekteerimise viitekirjandusele. Need annavad ligikaudse seose õhuvoolu ja väljalasketoru pikenduse vahel erinevat tüüpi katuste puhul. Tõukejõu tugevus sõltub otseselt voolukiirusest.

Ventilatsioonikanalite kõrguse arvutamine katuse kohal

Torude kõrguse valimisel tuginevad nad peamiselt SNIP standarditele. Need pakuvad soovituslikke lineaarseid parameetreid, võttes arvesse katuse teiste osade mõõtmeid.

Standardid

Konstruktsioonide suurus ja tugevus peavad vastama piirkonnale iseloomulikele tuulekoormustele. Ventilatsioonivõre aitab kontrollida voolu kiirust läbi toru. Kui kanal asub harjast suurel kaugusel, peaks see õige veojõu tagamiseks olema umbes meetri kõrgusel katuse ülemisest punktist.

Keerulise katuseakendega või kindla kaldekonfiguratsiooniga konstruktsiooni puhul on oluline kindlaks määrata õhukiiruse suurima stabiilsusega tsoon. Vastasel juhul liigub viimane tõmblevalt mööda toru, aeg-ajalt peatades liikumise.Kui see juhtub, peate installima täiendavad resonaatorid.

Õhuvool ruumis peaks olema vähemalt 3 kuupmeetrit tunnis, isegi kui ruumis on ainult üks inimene.

Oluline on regulaarselt puhastada ventilatsioonikanalit ja eemaldada sealt võõrkehad, mis võivad põhjustada tulekahju või nakkuse levikut. Seda protseduuri tehakse vähemalt kord aastas.

Tabel

Tabelarvutuste kasutamine on optimaalne, kui projekteerijal on täpsed ehitise parameetrite väärtused ja piisavalt raha sobivate ehitusmaterjalide valimiseks. Õhukanali (või selle pindala) ristlõiget tuleb võrrelda teenindatava hoone mahuga. Täpsema arvutuse jaoks on vaja andmeid torujuhtme konfiguratsiooni, selle siseseinte sileduse ja temperatuuritingimuste kohta, milles seda kasutatakse.
