Kuidas oma kätega profiiltorust vaatetorn ehitada

Lainepapist toru kasutatakse kõige sagedamini metallist vaatetorni ehitamiseks. Tugev raam on kõigi seina- ja katusematerjalide aluseks. Profiiltorust valmistatud tahke vaatetorn näeb välja ilus ja originaalne, materjal on kombineeritud gofreeritud lehtede, polükarbonaadi, puidu, tellise ja kiviga. Lainepapist torust valmistatud rauast pergola on kaunistatud sepistatud osade, skulptuuride ja taimedega.

Materjali kirjeldus, plussid ja miinused

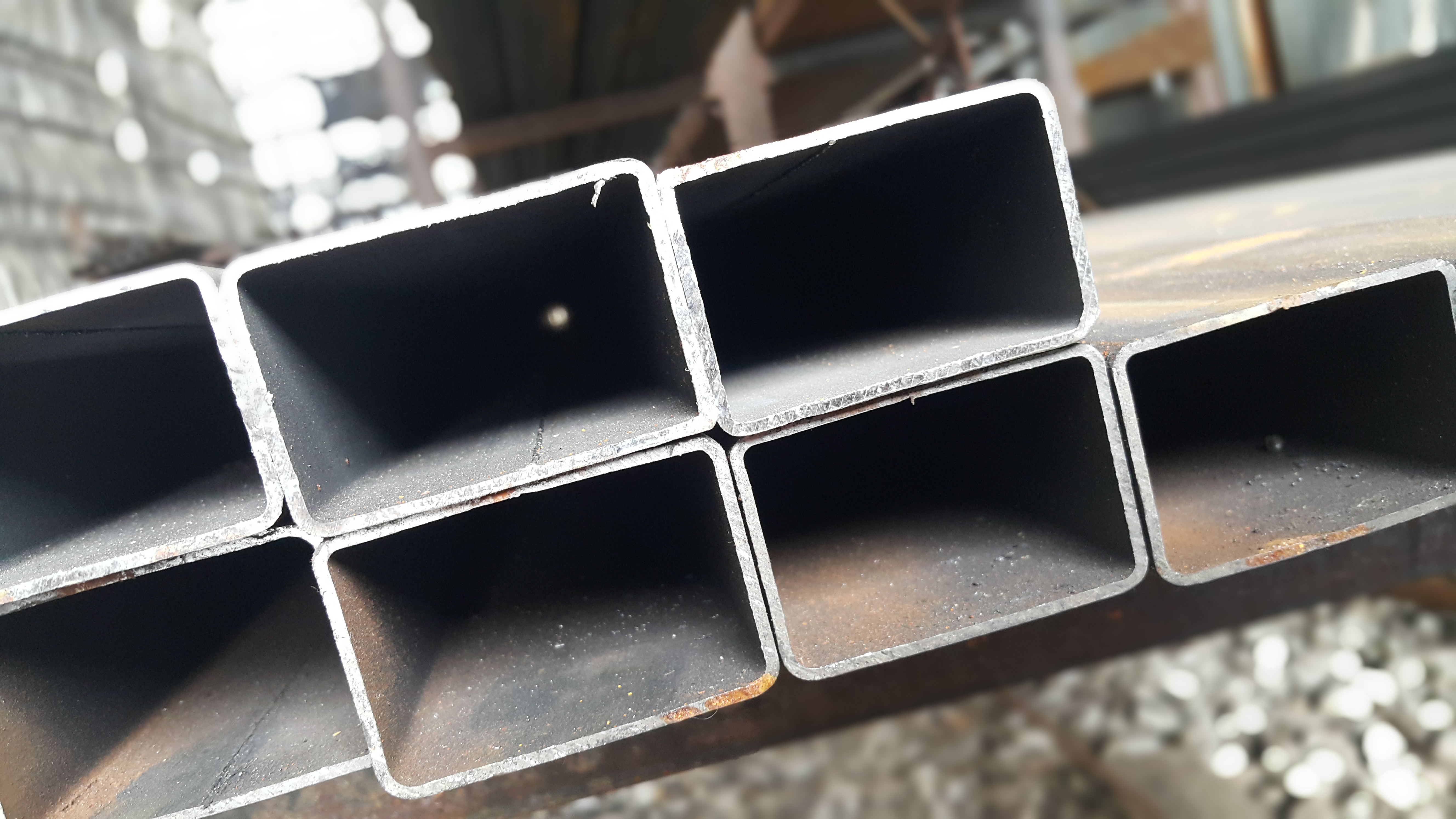

Madalsulamist, süsinikust, roostevabast metallist ja alumiiniumist valmistatud torude ristlõige erineb ringist, näiteks on need ruudu, ovaalse või ristküliku kujul. Neid toodetakse keevitatud ümmarguse toru külm- või kuumstantsimisel, kasutades valtsimisseadmeid.

Professionaalsete torude kasutamise positiivsed küljed:

• kergus võimaldab paigaldada lehtla tihedale ja vastupidavale pinnasele ilma tavapärase maetud vundamendita;
• materjali tuleohutus eristab seda soodsalt puitkonstruktsioonidest;
• Sirged seinad hõlbustavad mugavat lõikamist ja ühendamist.

Vaatetorn näeb kena välja tänu täpselt paigaldatud ühendustele. Võimalik on keevitada liitekohti ning kasutada lahtivõetavate valikute jaoks polte ja mutreid.

Puuduste hulka kuulub niiskuse korrosioon. Probleemi saab lahendada õigeaegse säilitusainetega töötlemise, värvimise ja lakkimisega.

Vaatetornide tüübid ja kujundused

Lihtsat vormi esindavad nurkades olevad sambad, mitmel käigul kaldega katus. Sellised ehitised on valmistatud ilma monoliitsest vundamendist, sammaste maa-alune osa on betoneeritud.

Levinud vaatetornide tüübid:

1. Ringikujuline rotund, mille ümbermõõdul on sambad, mis toetavad katusekonstruktsiooni talasid. Katus on kuppel.
2. Paviljon on erineva kuju ja suurusega. Hoonet kasutatakse meelelahutuseks ning seinte ja katuse struktuur võib olla erinev.
3. Belvedere on ehitatud kõrgele kohale, näiteks järsule kaldale, või järsule kaldale. Sellisest vaatetornist võib ümbrust jälgida, seal on alati pink.

Alus võib olla ristkülik, ruut, hulknurk. Kokkupandavad konstruktsioonid on valmistatud telgi varikatuse kujul, mis pannakse kiiresti kokku ja teisaldatakse teise kohta. Statsionaarsed vaatetornid tehakse omamoodi maja kujul maamajas või privaatses hoovis koos kohustusliku vundamendi ehitamisega.

Vundamendiga hooned

Vundamendile asetatakse suure seinamassiga metallprofiilidest pergolad, sarikad ja katusematerjal.Pärast profiilkarkassi paigaldamist saab parapette teha tellistest, kividest ja metallist.

Kasutatud vundamendi tüübid:

• sammaskujuline;
• kuhja;
• lint;
• monoliitne betoonplaat.

Sambad on tellistest või raudbetoonist. Need on paigaldatud põhiraami postide alla. Tugielemendid on omavahel ühendatud puit- või raudtalaga. Kui pinnas tõuseb, takistavad sellised ühendused sammaste liikumist eri suundades.

Vaiad on kruvitud, nende paigaldamine toimub kruvimisseadme abil. Süvistatavad elemendid on kombineeritud ka võrega.

Betoonist riba talub suuri koormusi, see süvendatakse pinnasesse 0,7 - 0,9 m ja alus on tugevdatud. Plaatvundamendid paigaldatakse ujuva ja ebastabiilse pinnasega aladele. Plaat toimib samaaegselt konstruktsiooni põrandana.

Vaatetornid ilma vundamendita

Kaasaskantavad, kokkupandavad ja kokkupandavad tooted asetatakse ilma aluseta. Vaatetorne püütakse ehitada kõige lihtsama kujunduse järgi, nii et keerulisi komponente ja osi oleks vähem. Paigaldamisel asetatakse nagide alla tellised ja lamedad kivid, mille tugevus võimaldab varikatust toetada.

Kaasaskantavad valikud on varustatud allosas oleva raamiga, millele toetuvad konstruktsiooniprofiilid. See raam jaotab ühtlaselt pinnasele mõjuvad jõud ja takistab mulla tõukamist. Vali väikese ristlõikega rent, et lehtla saaks teisaldada.

Konstruktsioonid gofreeritud torudest ja polükarbonaadist

Läbipaistvat materjali peetakse vaatetorni seinte ja katuse kattena. Toru ja polükarbonaadi kombinatsioon võimaldab teil teha palju huvitavaid valikuid.Materjal katab kergesti kaarekujulised ja muud kumerad pinnad, nii et profiillehtla võib olla sirgete või poolringikujuliste seintega.

Kasutage polükarbonaati:

• tahke läbipaistev või toonitud;
• kerge mobiilne versioon läbipaistvate tühikutega.

Kolme rulliga painutuspingil saab teha profiiltorust kaare, mille vahelt läbi lasta pikk element. Toru sisse valatakse liiv, seejärel suletakse otsad korkidega, et mööda rulle liikudes ei läheks ristlõige sisemise tühjuse tõttu kortsu.

Polükarbonaat paisub ja tõmbub kokku temperatuurimuutustega, mistõttu paigaldamisel jäetakse nihkeks tehnoloogilised lüngad.

Kasutatud materjalid

Ristlõike kuju ei mängi erilist rolli, seetõttu sobib gofreeritud torust valmistatud vaatetorni jaoks ruudu- või ristkülikukujuline profiil. Oluline on valida laenutuse parameetrid nii, et see kannataks tugevat tuult ja ei painduks, kui inimene sellele toetub.

Tavalise aia lehtla jaoks kasutatakse 2 mm seinapaksusega profiili:

• alus põhjas - võtke toru 60 x 60 mm;
• raami postid - 40 x 60 mm, 50 x 50 mm;
• ülemine ja keskmine rihm - 40 x 40 mm;
• katusekonstruktsioon - 40 x 60 mm;
• tugipostid, ristmikud, piirded - 20 x 40 mm.

Sammaste maasse paigaldamiseks vajate betooni. Katus on kaetud polükarbonaadiga, kasutatakse paksust 4–8 mm (sirgete nõlvade korral paindub 8–12 mm).

Vaatetorni samm-sammult ehitamine profiiltorust

Ehitus algab koha ettevalmistamise ja märgistamisega. Määrake ehitusmaterjalide ladustamiskohad, keevitusseadmete ja betoonisegistite asukohad.Kui töötab ekskavaator või kraana, on vaja tagada läbisõiduvõimalus.

Märgistamise järjekord:

• prügi eemaldatakse saidilt, viljakas kiht eemaldatakse 10–15 cm;
• märgistamist alustatakse hoone ühest nurgast, sisse lüüakse vaia ja sellelt märgitakse kaks külgnevat lehtla külge (pikkus ja laius);
• täisnurk on märgitud teodoliidiga (kutsuge geodeet), kuid 90° nurk on lihtsam määrata täisnurkses kolmnurgas hüpotenuusi ja jalgade vastasmõju põhimõttel;
• Pärast aluse märgistamist kontrollige diagonaalide pikkust, et nende mõõtmed oleksid ideaalselt kooskõlas.

Pika külje jaoks märkige täiendavate raamitugede paigalduskohad, kui see on projektis ette nähtud. Määrake sissepääsu asukoht, mis on samuti piiratud riiulitega.

Profiiltoru valik

Ristkülikukujuline profiiltoru on sobivam kui ümmargune või ovaalne toru. Viimased 2 tüüpi on keevitamise teel keerulisem ühendada. Nendele ei ole lihtne puurida seina- ja katusekatte elemente, vuugid on lohakad. Mugavuse huvides on ovaalne profiil kombineeritud nurgaga, millel on sirge riiulipind. Ümmargused ja ovaalsed profiilid on odavamad.

Tavalistes lehtlates ei tohi kasutada torusid seinapaksusega üle 2 mm, sest... See toob kaasa ehituskulude tarbetu tõusu. Seal on valtsitud alumiiniumprofiile ja roostevabast terasest tooteid. Nende maksumus on palju suurem kui gofreeritud rauast toru.

Jooniste koostamine koos mõõtmetega

Saidi omanik saab oma kätega teha metalltorudest vaatetorni kujunduse või võtta Internetist standardse, mis sisaldab põhijooniseid.

Jooniste komplekt sisaldab:

• lehtla asukoha planeerimine hoovis koos telgedega seotuna olemasolevate objektide külge (piirdeaed, rada, elamu);
• vundamendi plaan mõõtmejoonega ja viitega hoone telgedele;
• rihmade elementide paigaldamise plaan;
• tugipostide paigaldusskeem;
• katusekonstruktsiooni plaan, polükarbonaatplekkide paigutus;
• vaatetorni vertikaalne osa, mis näitab sissepääsuava ülaosa, akende põhja ja ülaosa jälgi, kõiki katusekonstruktsiooni elemente, vundamentide sügavust ja padja paksust.

Joonised aitavad arvutada vajalikku materjalide mahtu, muuta lehtla kujundust paberil, mitte valmistoodet.

Vundamendi struktuur

Metallist tugipostide alla kaevatakse aiapuuriga augud. Neid süvendatakse 0,7 m võrra, võttes arvesse 20 - 25 cm keskmise fraktsiooni liivast ja killustikku valmistatud allapanu. Padi tihendatakse pärast veega mahavalgumist.

Maa-aluse osa tihendamine:

• alumises osas olevad postid on pinnase niiskuse mõju kõrvaldamiseks mähitud kahe kihiga katusevildiga;
• teises teostuses kaetakse need 3 korda sulavaiguga (bituumeniga), oodates enne järgmise pealekandmist iga kihi kuivamist.

Betoneerimiseks valmistada segu kontsentratsiooniga 1:3:5 (vastavalt M400 tsement, jõe- või karjääriliiv, killustik või kruus). Vundamendid tehakse kõikidele karkassi vertikaalsetele kandeelementidele.

Alumise ja keskmise viimistluse kokkupanek

. See kinnitatakse keevitamise või poltidega 5–7 cm kõrgusel maapinnast. Asukohamärk asetatakse esmalt ühele postile, seejärel kantakse veetaseme või nivoo abil teistele tugedele. Raami tugevdamiseks keevitatakse väikesed nurgatoed ja toru ristlõige võetakse väiksemaks.

Keskmise viimistluse jaoks kasutatakse 40 x 40 mm profiili.Tööd tehakse sarnaselt alumise kõõlu paigaldamisega, ainult elemendid kinnitatakse 80 - 90 cm maapinnast ja paigaldatakse nurgavahed. Üheskoos on keskmine ja alumine vöö lehtla katmise aluseks.

Püstpostide paigaldus ja raami värvimine

Raam sisaldab nurga-, vahesambaid ja sissepääsugrupi vertikaalseid elemente. Sissepääsu kohale tehakse põiksillus 20 cm inimese keskmisest kõrgusest. Riiulid on paigaldatud tasemekontrolliga. Need asetatakse aukudesse, reguleeritakse soovitud asendisse ja kinnitatakse seejärel puidust vahetükkidega. See on vajalik, et mitte häirida betoneerimisel vertikaalsust.

Vahetult pärast valamist täägitakse betoon labida, armatuuritüki või ehitusliku elektrivibraatoriga õhumullide väljutamiseks. Betoon saavutab 100% tugevuse 28. päeval, kuid raami edasise montaaži saab teha kümnendal päeval.

Metallraam töödeldakse roostevastase ainega, seejärel värvitakse õli-, pentaftaal- või lateksiühenditega.

Katuse ja katusematerjali paigaldus

Lahtises konstruktsioonis tehakse ühel küljel karkassipostid kõrgemaks, et paigaldada neile kald sarikad. Ülemine torurihm on tehtud horisontaalselt ning sellele on keevitatud gofreeritud toru kaldtee paigaldamiseks.

Viilkatuse jaoks on fermid valmistatud gofreeritud torust. Need on maapinnal keevitatud või ülaosas kokku pandud. Vuugid puhastatakse katlakivist ja silutakse veskiga. Kate keevitatakse sõrestiku sarikatele või külgpindadele.

Elementide vaheline samm arvutatakse, võttes arvesse katusekattematerjali kaalu, tuule- ja lumekoormust. Lainepapi paigaldamisel tuleb arvestada profiilil oleva eendi kõrgusega. Materjal on laotud ühe laine kattuvusega, kasutatakse katusekatteid koos tihendiga.

Külgseinte ja põranda viimistlus

Vooderdamiseks kasutatakse voodrilauda, ​​vooderdust, lainepappi ja polükarbonaati. Kui tehnoloogia seda nõuab, tehakse 20 x 20 mm torudest lisakatted või kasutatakse puitliistusid ristlõikega 15 x 40 mm.

Põranda valikud:

• Kasutage ääristatud või täppsoontega laudu, mille otsad kinnitatakse põhjaviimistluse profiilide külge. Kui lauad on pikad, keevitatakse jäikuse lisamiseks sisse täiendavad talad.
• Nad valivad pinnase 20 cm sügavusele, täidavad selle liiva ja tsemendiga ning tihendavad. Sellele laotakse sillutusplaadid.

Mõnikord betoneeritakse alus vähemalt 10 cm kihiga, seejärel viimistletakse mördi abil keraamiliste plaatidega.

Soovitused polükarbonaadiga töötamiseks

Raku polükarbonaati müüakse kaitsekiles, mis eemaldatakse vahetult enne lehtede kinnitamist seintele või katusele. Polükarbonaadi otsad on kaetud alumiiniumriba või spetsiaalse profiiliga, et vältida tolmu sissepääsu.

Kui kärgedesse koguneb kondensaat, eemaldatakse see õhuvooluga puhudes. Ärge astuge materjalile inimese raskuse all, see võib puruneda. Lõika polükarbonaat rauasae või elektrilise puslega. Lehed kinnitatakse profiili külge kummitihendiga isekeermestavate kruvidega.
