Kuidas paigaldada Kuznetsovi ahjud oma kätega - samm-sammult juhised

Kuznetsovi ahi paigaldatakse vannidesse, suvilatesse, majadesse ning seda kasutatakse garaažide ja töökodade kütmiseks. Erinevaid kujundusi valmistatakse vene ahju, kamina, avatud kolde kujul - kõik võimalused väärivad kasutajate tähelepanu.

Kellaahju loomise ajalugu

Andekas meistrimees hakkas 60ndate alguses otsima lahendust, kuidas väikese kütusemahuga suuremat soojusvõimsust saada. Enam kui poole sajandi pärast on Kuznetsovi ahjud muutunud kõige tõhusamaks. Esimene ehitis ehitati kohe pärast uurimistöö algust. Sellest ajast alates on ainulaadset arendust korduvalt kaasajastatud kütteseadmena ja sooja toidu valmistamise seadmena.

Sarnaselt mõtlevate disainerite meeskond viis läbi enam kui poolteistsada uuringut. Neist võtsid osa insener I. S. Podgorodnikov ja vene professor V. E. Groom-Grzhimailo. Arendused hõlmasid kogu majapidamises kasutatavate pliidiseadmete mudelite valikut.Selle tulemusena ulatub tänapäevaste Kuznetsovi ahjude efektiivsus 80–94%. Disain saab kuulsaks tänu oma positiivsetele omadustele ja headele kasutajate arvustustele.

Eelised ja miinused

Kasutegur ületab traditsiooniliste ahjude oma, mille puhul see jääb vahemikku 70 – 85%. Kuznetsovi kavandites põleb tahm täielikult ära, nii et kahe kõrvuti asetseva puhastuse vaheline ajavahemik on 3–4 aastat.

Leiutaja mudelite eelised:

• veojõud toimub sees olevate tühimike (korgid), mitte kanalite tõttu, seega kasutatakse vähem telliseid;
• ahjud töötavad mis tahes kütusel, mitte ainult puidul;
• lühikese suitsukanali kasutamine säästab ka raha korraldamisel;
• ühtlane soojusülekanne toimub kogu päeva jooksul;
• ühest seadmest on võimalik kütta mitut maja tasapinda;
• Kujundusse on sisestatud soojavee ja auru-vee küttekontuurid, mis on kombineeritud pliidi, pliidiplaadi, ahju ja kaminaga.

Teostatakse keerulist müüritise, mis tuleb enne ehituse algust täielikult omandada. Selle kategooria ahjudel on märkimisväärne kaal ja need on massiivsed, seega on vaja tugevat vundamenti.

I. V. Kuznetsovi kavandite omadused

Töö põhineb gaaside loomuliku liikumise mõjul. Neile anti nimeks kellatüüp, kuna nende sees on ümberpööratud kellade kujul olevad suured tühimikud. Õõnsused asuvad vertikaalselt, horisontaalselt või seisavad üksteise kohal.

Kuumutatud suits tõuseb üles, jääb kuplisse ja langeb pärast järkjärgulist jahutamist. Kogu soojusenergia läheb telliskivisse, kuna kokkupuuteaeg pikeneb kuuma õhu kinnipidamise tõttu.Kella seinu köetakse ühtlaselt, all üks või mitu soojusallikat. Piiratud õõnsus loob "vaate" efekti.

Eksperimentaaluuringute käigus täiustas projekteerija ahju ahju, moderniseeris soojusvarustuse protsessi ja muutis seadmete tüüpi. Selle tulemusel viidi seade täiuslikkuseni, ahjul on kõrge töökindlus, kvaliteet ja laitmatu välimus.

Kahekordne ahi

Sagedamini on mudeleid, kus on kaks tühja konteinerit. Ahju põhjas on kõrge temperatuuriga kamber gaaside lõplikuks põlemiseks, mis jagunevad jahutatud ja kuumadeks. Esimesed juhitakse torusse, soojendatud jäävad kellasse, samas kui soojusvahetit ei jahutata.

Pärast süütamist tõuseb kuum suits kaare alla, kuhu see jääb jahtumiseni. Kütus põleb, uued kuumutatud portsjonid tõusevad, tõrjuvad välja need, mis on juba jahtunud. Jahutatud mass langeb vertikaalsesse kanalisse, viies need ülemisse kella. Ülemises õõnsuses kordub olukord jahutamise ja nihkega, kuid kasutatud suits juhitakse korstnasse.

Suitsukanali seintel on vajalik kaitse kondenseerumise eest, kuna neid läbib külm õhk, mis eraldab müüritisele soojust. Kasutage korstna isolatsiooni.

Kütte- ja toiduvalmistamise võimalus

Komplekssed üksused on populaarsed oma täiustatud funktsionaalsuse tõttu. Vaatamata multitegumtööle töötavad sellised seadmed kuuma õhu jaotamise põhimõttel erinevatesse vooludesse. Disainis pole mitte ainult küpsetuspind, vaid ka küpsetamiseks sisseehitatud ahi. Saate küpsetada ja küpsetada lühikest aega pärast süütamist. Selle niši kohal, kus asub küpsetuspliit, on kuivatamiseks riiulid.

Kork võtab vastu ja eemaldab selle alumisest osast gaasid. Kui jätate klapi lahti, ei mõjuta see küttejõudlust, kuna õhk jääb õõnsusse pikaks ajaks ja vabastab energiat. Jäätmed pärast põlemist lahkuvad ahjust vabalt. See seade on tõhus, kui kõrge toru jaoks on vähe ruumi.

Seadme omadused

Konstruktsioonis puuduvad kitsad kanalid, kellakujulisel ahjul on kuumutatud voolule vähem vastupanu, mistõttu korstnad on lühemad.

Efektiivsuse põhjused:

• kaks õhupuhastit aitavad kaasa gaasi- ja telliskivipindade ühtlasele kuumutamisele;
• kuum suits säilib pikka aega, mis annab suurima kuumuse ja akumuleerib soojust;
• kütuse läbipõlemisest tekkinud toodete kogumine ühte kohta vähendab korstnasse tahma tekkimist.

Veesoojusvaheti asetatakse õhupuhastisse, mistõttu ahju tootlikkus suureneb ja efektiivsus suureneb. Kõigile standarditele vastava kahe kellaga konstruktsiooni ehitamine pole nii lihtne, meister peab järgima Kuznetsovi ahju tellimust ja panema tellised rangelt vastavalt iga rea ​​plaanile.

Kuidas ahju voltida, autor I. V. Kuznetsov

Ahju vundament on parem planeerida maja projekteerimise käigus. Vundamendi mõõtmed peavad mõlemalt poolt ületama ahju mõõtmeid 15 cm võrra, see ei ole ühendatud elamu alusega.

Kui soojusallikas asub piki seina, eemaldatakse ahju vundament maja vundamendist 6 cm võrra ja nende vahele tehakse liivaga täidetud vahe. Betoonkonstruktsioon isoleeritakse pinnase niiskusest rullmaterjalide abil.

Tellised laotakse ka kolmekihilisele katusevildist isolatsioonile. Korstna toru asukoht on arvestatud nii, et siseruumides, lae läbimisel ja katusele paigaldamisel järgitakse ohutustingimusi.

Kütet katsetatakse üks päev pärast müüritise valmimist.

Kuppelkütteseadmete arvutamine

Disain sisaldab meetodeid sisemiste liitmike ja seadmete valimiseks, et saavutada tõhus tõmbejõud ja suurendada soojusülekannet ilma kadudeta. Ruumi soojuskadu arvutatakse mahu järgi, seejärel korrutatakse saadud väärtus 21-ga. See on keskmine kaotus 1 kuupmeetri kohta. Ahju võimsus peaks ületama väärtust 15%.

Kui projektid kasutajale ei sobi, saab ta ise projekti teha, võttes aluseks kellakujuliste konstruktsioonide ehitamise üldreeglid. Määrab küttekonstruktsiooni välismõõtmed, jagades tulemuse 300-ga. Arv tähendab soojusvõimsust, mida ahju välisseina ruut võib anda. Saadakse resti kohal asuvate seinte nõutav ruutjalga.

Kellukese tüüpi meetodi tulemusnäitajad

Ahjusid on vaja kütta kaks korda päevas, et luua ruumis mugav mikrokliima. Keskmine palgikulu 100 ruutmeetri pinna kütmiseks on 16 - 17 kg ööpäevas. Skeptikud väidavad, et suitsu pikaajaline hoidmine põhjustab korstna tõmbe nõrgenemist, kuid see pole nii:

• Kapoti õõnsuse suitsuharuldamine näitab väärtust 0,18 hPa, mida peetakse atmosfäärirõhu suhtes normaalseks ja loob tingimused loomulikuks konvektsiooniks.
• Puhurikambri avatud uks aitab kokku suruda õhku, mis asendab kapoti haruldasi voolusid.
• Suitsu väljalasketoru on heitgaaside torustik ja tänu reguleeritud pikkusele tagab suure liikumiskiiruse.

Kapuuts asetatakse põlemiskambri taha, tänu sellele liigub kuumenenud suits kohe sinna sisse, ilma jahtumata lühikese ülemineku ajal.

Ahjude kujundused madala kõrgusega ehituseks

Teistest sagedamini kasutatakse kodu kütmiseks küttekollet. Need on kombineeritud pliidiga sooja toidu valmistamiseks ja ahjuga leiva küpsetamiseks.

On vannisorte, mis soojendavad leiliruumi, riietusruumi ja pesuruumi.

Välisvõimalused on valmistatud kompleksi kujul, kus on grill, grill, pada roogade valmistamiseks avatud ruumis.

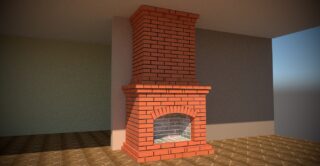

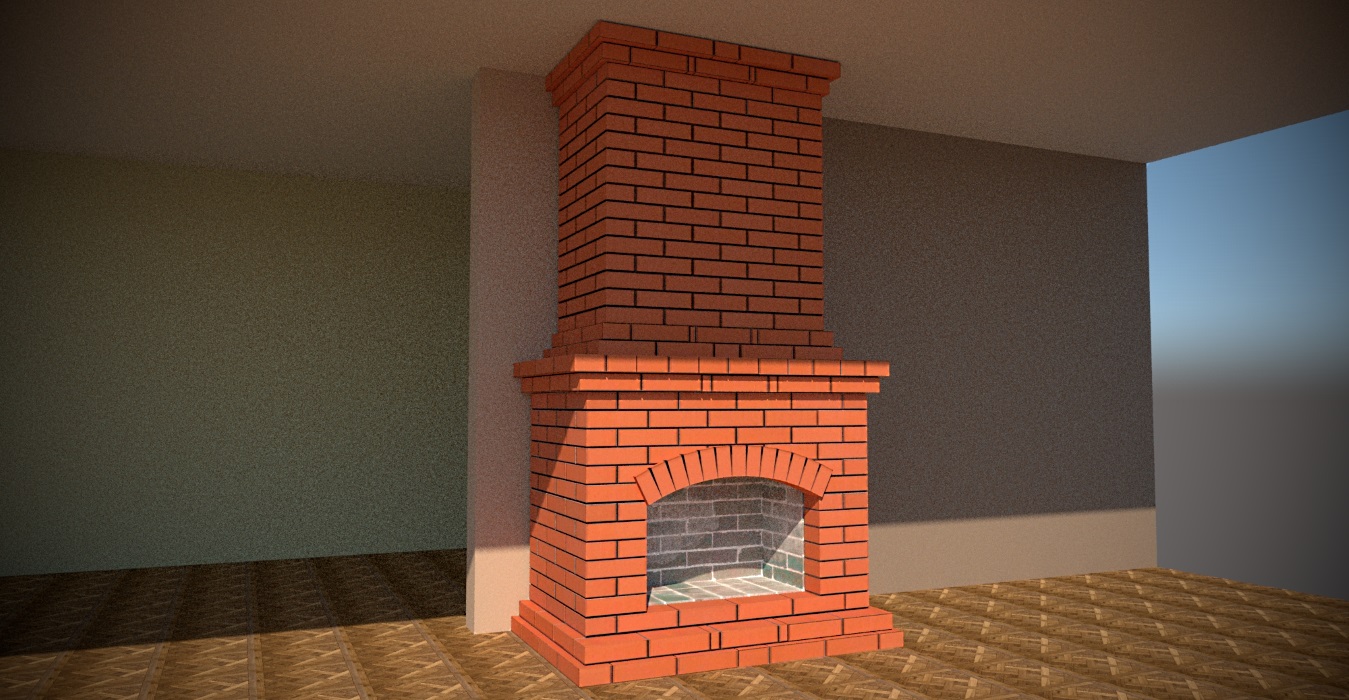

Siseruume esindavad kaminahjud ja eraldi avatud kolded. Neid kasutatakse ruumi temperatuuri tõstmiseks ja dekoratiivse elemendina.

Telli skeem ja materjalid ehituseks

Nad kasutavad tulekindlaid šamotttellisi, mis asetatakse savimörti. Ei ole soovitatav kasutada tavalist tsemendi-liiva segu. Paigaldamiseks ei saa kasutada lubi-liivatelliseid.

Esimesel real seatakse nurgad ja teisest reast hakatakse tegema suitsukanaleid, moodustama tuhakasti ja tuhapanni. Tellised on laotud malemustriga, õmblus on 6 mm. Paigaldage siseseinad kolme rea kõrgusele.

Alates 5. reast paigaldatakse restid, mis teevad seinte vahele 7 mm vahed. Ahjuuksed on paigaldatud ja põlemiskamber vooderdatud šamotttellistest. Kuni 16. reani teostatakse müüritise sarnaselt eelmisele skeemile ja alates 17. reast moodustatakse mütsiõõnsus, seejärel paigutatakse esimese kohale teine ​​sektsioon.

Alates 21. reast asetatakse korkide kohale lagi ja mõlemale küljele tehakse käigud mööda seinu. Tööd teostatakse tellimisskeemi järgi kuni 26. reani, seejärel kaetakse korgi ülaosa telliskiviga.
