Riigis on laialt levinud hoonete ehitamine kokkupandavate meetoditega. Sellised meetodid hõlmavad monoliitpõrandate ehitamist gofreeritud lehtede abil. Seda meetodit kasutatakse metallkarkassidele püstitatud hoonete (laod, tööstus-, äri- ja muud hooned) või vahtbetoonist või poorbetoonist majade ehitamisel. Lainepapist betoonpõrandaid kasutatakse edukalt vananenud konstruktsioonide rekonstrueerimisel.
Eelised ja disainifunktsioonid
Mis tahes ruumi lae täitmist iseloomustab palju aega. See on tingitud vajadusest viimistlustööde järele. Erinevalt traditsioonilistest meetoditest võimaldab gofreeritud lehtedega katmine kaunistada nii alumise korruse lage kui ka ülemiste korruste põrandat. Samal ajal pole alumise korruse lae viimistlemine vajalik, mis vähendab oluliselt ehitusaega.
Lainepapist katusekatte peamised eelised võrreldes traditsiooniliste meetoditega on järgmised:
- vastupidavus;
- kerge kaal ja suurenenud tugevus;
- ühtlane koormuse jaotus;
- tõhusus;
- tuleohutus;
- lihtne ja kiire paigaldus.
Lainepapi enda kuju annab laele täiendava jäikuse ja tugevuse. Kuna betooni ei valata üle kogu profiilpleki tasapinna, vaid ainult ribide vahedesse, säästetakse oluliselt betoonmörti, armatuuri ja muid põranda pidevaks valamiseks vajalikke osi.
Selle tehnoloogia ainus puudus on rangelt määratletud kaubamärkide professionaalsete lehtede kasutamine.
Üldiselt täidab lainepapist monoliitpõranda ehitamisel püsiva raketise rolli profiilpõrand, millele asetatakse mört. Sel juhul toetub lagi kandvale metallkonstruktsioonile ja selle kaal jaotub ühtlaselt raami tugielementide vahel. Tänu sellele saab müüride ehitamiseks kasutada koorikkivi, gaasiplokke ja muid kergeid materjale.
Lainepappidest monoliitpõrandatega hoonete projekteerimisel võite kalli lintvundamendi rajamise asemel kasutada sammas- (vaiv)vundamenti. Iga sammas toetab kindlat veergu. Grilli tehakse ainult hoone seinte jaoks.
Põranda arvutamine
Kogu hoone töötamise ajal tekkiva koormuse võtavad põrandad. Nad ise koormavad struktuuri. Seetõttu on enne lae paigutuse jätkamist lainepapist lehtede abil vaja arvutada selle struktuur.
Profiilplekist põhinev lagi projekteeritakse, võttes arvesse nõudeid:
- SNiP 2.03.01-84 "Raudbetoon ja betoonkonstruktsioonid";
- SNiP II-23-81 "Teraskonstruktsioonid";
- “Soovitused terasprofiilpõrandaga monoliitsete raudbetoonpõrandate projekteerimiseks” (Moskva, Stroyizdat, 1987).
Arvutuste tegemisel eeldatakse, et iga leht kogu pikkuses peaks asetsema kolmel talal. Arvesta ka:
- konstruktsiooni üldmõõtmed;
- risttalade parameetrid (pikkus, paigaldus samm ja eeldatav koormus);
- koormus veergudele;
- profiilpleki geomeetrilised mõõtmed;
Armatuuri ristlõige ja plaadi kõrgus arvutatakse, võttes arvesse põranda eeldatavat koormust.
Monoliitplaadi paksus sõltub põiktalade vahelisest kaugusest ja võib varieeruda vahemikus 70-250 mm.
Toetavate metallsammaste arv ja tüüp, koormuse suurus ja igaühe vundamendi omadused määratakse monoliitpõranda kaalu alusel.
Talade vahekaugust mõjutab lainetuse sügavus - mida sügavam see on, seda suurem on sinna valatava mördi mass, seda sagedamini tuleks talasid paigaldada.
Plaatide longuse vältimiseks on vaja arvestada kasuliku lisakoormuse kaaluga, mida lagi võib kanda. Sel juhul loetakse põrandavaheplaatide normaalväärtuseks 150 kg/m² (arvutamisel suurendatakse seda väärtust 33%).
Kogu töökoormus tuleb arvutada 500 g täpsusega.
Töökoormuse alusel määratakse talade ristlõige. Raudbetoon ja profiilplekid ühendatakse vertikaalsete vardaankrutega, mis võimaldab osa koormusest viimastele üle kanda. Sel juhul vajate kolmemeetrise ulatuse jaoks profiilplekki paksusega vähemalt 0,9 mm.
Kõik arvutuste tulemusena saadud andmed koondatakse töödokumentatsiooni komplekti ja alles pärast seda algab töö.
Kandev lainepapp ei andesta ainsatki viga. Kui profiilpleki abil lae kujundus on valesti tehtud, muutub kogu konstruktsioon kasutuskõlbmatuks.
Oma kätega lae paigaldamise seade ja etapid

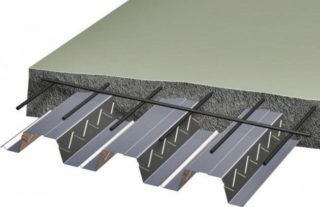

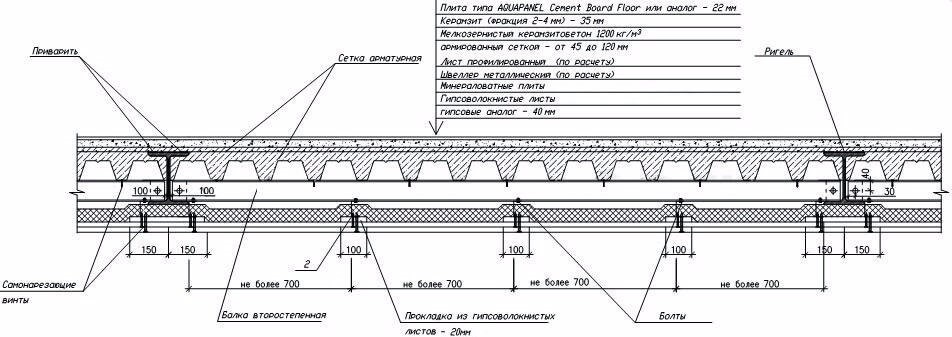

Monoliitset betoonpõrandaplaati moodustavad laineplaadid, armatuur ja betoon. Praktikas kasutatakse selliste struktuuride mitut varianti:
- Põrandaplaat toetub talade raamile - sel juhul jaotatakse koormus mitte seintele, vaid tugisammastele, millest igaühel on oma vundament.
- Põrandaplaat toetub seintele kinnitatud taladele - seejärel keevitatakse metalltalade servad sisseehitatud elementide külge, mis asetatakse seinte spetsiaalsetesse "taskutesse". Üldiselt koormab selline konstruktsioon seinu ja vundamenti.
- Beamless variant - profiillehtedel ei ole keskel tugipunkte. Sellise konstruktsiooni kasutamisel on vaja mahulist tugevdust, mis suurendab monoliitplaadi tugevust. Sellisel juhul ühendatakse armatuur sammastega keevitamise teel. Lahuse jaotuse ühtluse parandamiseks kasutatakse mõnel juhul eemaldatavat raketist.
Lainepapist ja betoonpõrandate paigaldamine algab materjalide valikuga:
- sammaste jaoks sobivad ümmarguse või ruudukujulise ristlõikega metalltorud;
- Taladena kasutatakse kanaleid või metallist I-talasid;

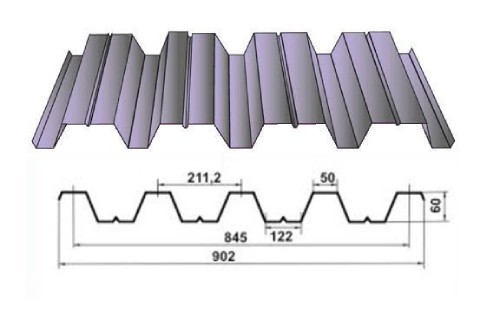

Lae gofreeritud leht peaks tagama vajaliku jäikuse paksusega 0,8–1,5 mm. Näiteks klassi H60-H114 profiillehtedel on sellised parameetrid.

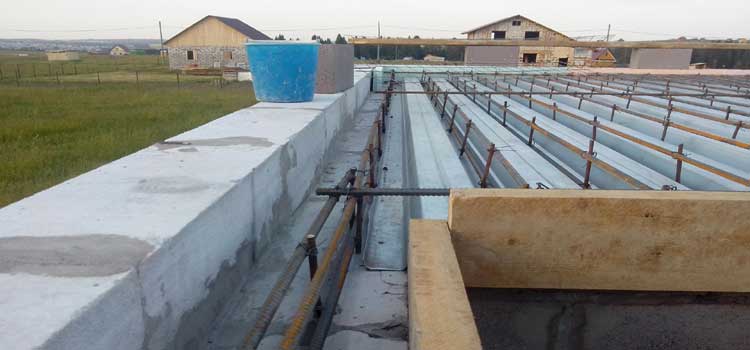

Laineplaadid laotakse toestusega karkassi laetaladele, kattudes ühes või kahes laines. Kattuvad kohad kinnitatakse täiendavalt neetidega, asetades need üksteisest 40 cm vahedega. Profiilplekid kinnitatakse vuukikohtadest taladega tugevdatud (soomust läbistavate) isekeermestavate kruvidega 5,5x32. Pärast profiilplekkide kinnitamist hakkame põrandat tugevdama.
Mahulise tugevdusstruktuuri loomiseks kasutatakse tasapinnalist keevisvõrku, mille lahtrid on mõõtmetega 15x15 cm ja iga lainepapi laine põhjale asetatud armatuuri pikisuunalised lõigud. Need on ühendatud vertikaalsete sidemetega kuni 20 cm sammuga, kasutades sidetraadi. Võrgusilma ja armatuurvarraste otsad keevitatakse talade ja sammaste külge.
Materjalid pikisuunaliseks armatuuriks - teras (mark A400C) varras läbimõõduga 10-12 mm. Armatuurvõrk on valmistatud piki- ja põikisuunalistest terasvarrastest, mille läbimõõt on vastavalt 12 ja 6 mm.
Betooniga tugevamaks nakkumiseks kantakse profiilplekkidele spetsiaalsed sälgud (“rifid”).
Järgmisena tõstetakse metallvardad lainepõhja pinnast 2-4 cm kõrgemale, kasutades selleks plastikklambreid.
Pärast tugevdamist valatakse konstruktsioon vedela betooniga. See on valmistatud vastavalt standardile SNiP 3.03.01-87 “Kandvad ja ümbritsevad konstruktsioonid”.

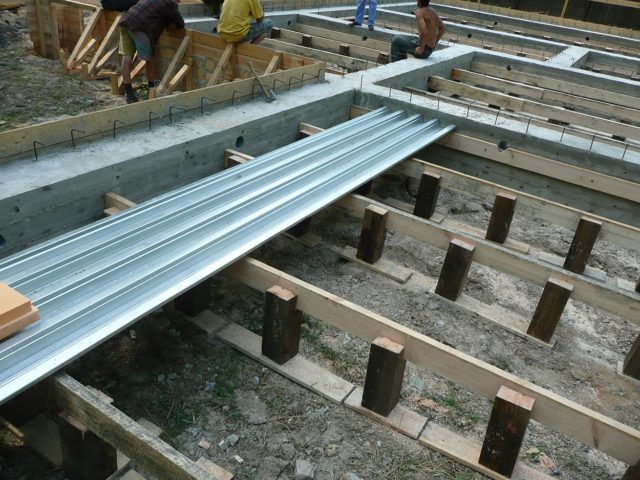

Enne valamise alustamist peate lainepapi alla paigaldama puittoed, mis ei lase sellel betooni raskuse all painduda. Need toed eemaldatakse pärast betooni kõvenemist.

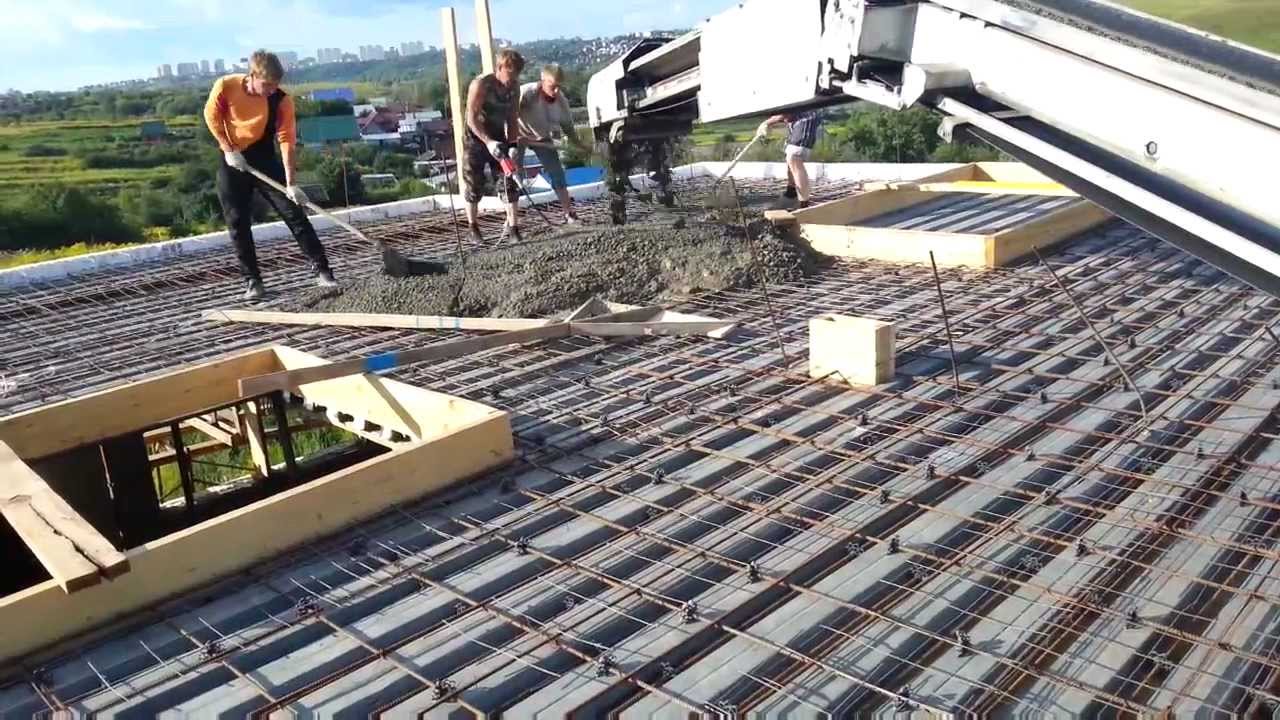

Lagi tuleb betoneerida kohe või üle sildeava (malemustriga). Seejärel tihendatakse valatud betoon sisevibraatori abil ja tasandatakse spetsiaalsete kelludega.Pärast tasandamist piserdatakse pinda ("raud") kuiva tsemendiga, mis kaitseb seda välismõjude eest.
Karastuv põrand on kaetud paksu lapiga, mis on pidevalt niisutatud, et vältida pragude tekkimist tardumisprotsessis. Betooni tardumisprotsess võib kesta 10 päevast (suvel) kuni 3-4 nädalani (talvel).
