Miks on vihmavee ärajuhtimiseks vaja kallet ja kuidas seda arvutada

Drenaažisüsteem on üks olulisi elemente hoonete ja rajatiste normaalse toimimise tagamiseks. See on ette nähtud vihma- ja sulavee ärajuhtimiseks, mis mõjutab negatiivselt hoonete peamisi konstruktsioonielemente ja provotseerib nende järkjärgulist hävitamist.

Kallaku otstarve vihmavee ärajuhtimiseks

Iga hoone katus peab olema varustatud äravooluga, mis tagab sademete õigeaegse eemaldamise ja nende ärajuhtimise sademekanalisatsiooni. Vihmaveerennide ja torustikusüsteemide olemasolu katusel takistab fassaadi ja vundamendi märjaks saamist. Tänu sellele kestavad need konstruktsioonielemendid kauem ja säilitavad oma tööomadused.

Korralikult korraldatud vee äravool aitab säästa remondi- ja taastamistöödelt. Sette äravool toimub tõhusalt, kui äravoolurennide ja süsteemi kui terviku kalle on õige. See on tingitud järgmistest põhjustest:

• Ilma korraliku kaldeta ei suuda väikesed vihmaveerennid oma tööd tõhusalt teha. Vesi voolab pidevalt üle külgede, mis põhjustab süsteemi halvenemist.
• Liiga järsk äravoolunurk muudab vihmaveetorud ja torud ebaefektiivseks.Nad ei tule toime vihmaveerennidest tuleva kiire veevooluga.
• Valesti valitud kalle põhjustab lehtede ja mustuse kogunemist süsteemi. Selline äravool nõuab sagedast puhastamist ja võib perioodiliselt ebaõnnestuda.

Sama oluline on säilitada aluste kaldenurk vihmavee hoovist ärajuhtimiseks. Selle kuhjumine hoone ümbruses põhjustab keldrite ja märgade vundamentide üleujutamist. Asfaldi ja sillutusplaatidega katmisel lagunevad materjalid järk-järgult suurte veekoguste mõjul.

Katuse kalde minimaalne väärtus ja arvutusreeglid

Drenaažisüsteemi paigaldamist maamajja või eramajja soovitatakse alustada pärast fassaaditööde lõpetamist ja enne lõpliku katusekatte paigaldamist. Oluline on pöörata erilist tähelepanu rennide valikule. Nende suurus ja konfiguratsioon peavad vastama aastasele sademete hulgale ja katuse parameetritele. Lisaks sirgetele elementidele paigaldatakse vajadusel nurgaosad või pistikud.

Kõik drenaažisüsteemi komponendid paigaldatakse vastavalt SNiP-le, GOST-ile minimaalse kaldega 1-2 mm lineaarmeetri kohta. Kui järgite määratud normi, toimub reovee liikumine vastuvõtulehtritesse loodusjõudude mõjul ilma lisaseadmeid kasutamata. Sel juhul peaks vee sisselaskeava olema madalaimas punktis tasane.

Eksperdid soovitavad vihmaveerennide jaoks määrata kalde 0,3-0,5 cm meetri kohta. Kui drenaažielement on 6 m pikk, tõstetakse selle ülemine punkt alumise suhtes 2-3 cm tasemele. Kokkupandavate vihmaveerennide puhul on soovitatav kallet veidi suurendada. Kui vesi liigub, puutub see kokku ühendusõmblustega, mis vähendavad selle kiirust.

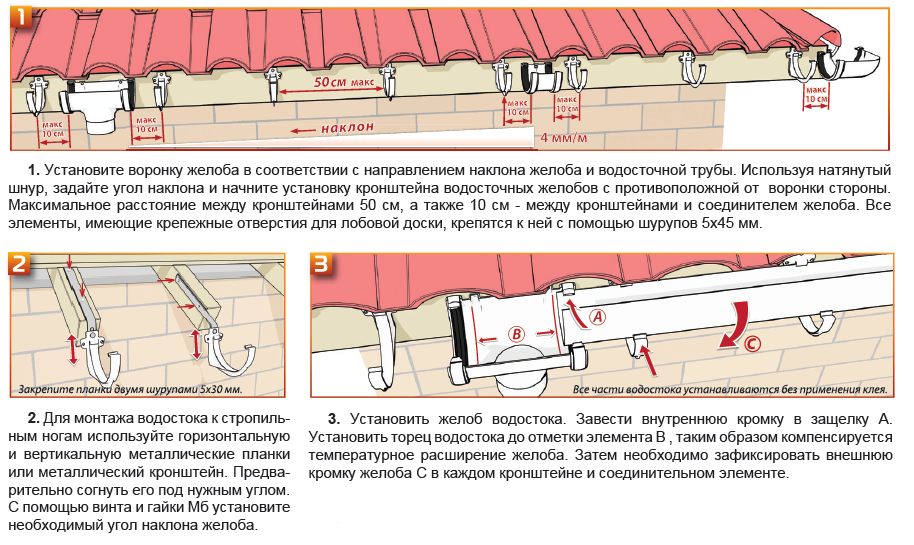

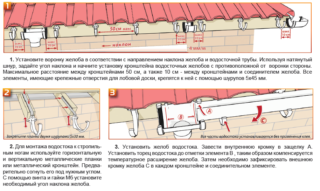

Sujuva kalde tagamiseks tuleb sulgud õigesti paigaldada. Esmalt paigaldage esimene ja viimane hoidik vastavalt valitud nurgale. Nende vahele on venitatud ehitusnöör. Teised kronsteinid paigaldatakse piki antud joont 50-70 cm sammuga. Paigaldamise õnnestumiseks peab iga järgmine konsool olema eelmisest 2-3 mm kõrgem või madalam.

Kõnniteede kalde valimine

Vee ärajuhtimise koha kalle määratakse ehitustööstuses kehtivate normatiivdokumentidega. Tavaliselt väljendatakse seda protsentides. 1% vastab väärtusele 1 cm lineaarmeetri kohta. Veranda või platvormi minimaalne kalle vee ärajuhtimiseks sõltub konkreetse piirkonna kliimatingimustest. Seda näitajat mõjutavad ka selle pinna omadused, mille kohta arvutus tehakse.

Siseõue kõnniteede ja tavaliste kõnniteede äravoolukalle on 1%. Sellest piisab hea vee ärajuhtimiseks, säilitades samas nende kasutusmugavuse. Kui kõnnitee on kaetud plaatidega, võetakse arvesse selle pinna struktuuri. Kui see on sile, on soovitatav kalle 2-2,2%, kare - 2,5%. Platvormi või veranda kujunduse väljatöötamisel peaks selle madalaim punkt langema kokku veevõtualuse paigutusega.

Kõnnitee tiheda liiklusega lõikude puhul (ala astmete läheduses, pöörded) on kalle 3-3,5%. See väärtus aitab vältida vee kogunemist ja hoiab ära inimeste kukkumise, kui külmal aastaajal on jää. Piirkondades, kus liiklus on minimaalne, on lubatud alade maksimaalne kalle - 6-7%.

Pinnase äravoolu kalle linnapiirkondade jaoks

Vihmavee äravoolu korraldamisel suurtel aladel võetakse arvesse selle vertikaalset paigutust.See protsess viiakse läbi äravoolu abil. See on konstrueeritud ja korraldatud nii, et koguda kogu vesi konkreetsest piirkonnast ja transportida äravoolukohta ja puhastusseadmetesse. Samas on vaja ära hoida tänavate, madalaima tasapinnaga alade, maa-aluste korruste ja rajatiste võimalik üleujutus.

Sademevee kogumiseks mõeldud kanalisatsioonisüsteemi projekteerimisel arvestatakse sademete intensiivsust, kestust ja sagedust konkreetses piirkonnas. Sellised andmed sisalduvad regulatiivdokumentides - SNiP 23-01-99 “Klimatoloogia ja geofüüsika”, SNiP 2.04.03-85 “Reovesi. Välised võrgud ja struktuurid.

Linnapiirkondades kasutatakse vihmavee kogumiseks järgmist tüüpi süsteeme:

• avatud: moodustatud salvedest, kraavidest, mis vastavad tänavate põikprofiilile;
• suletud: koosneb toitevõrkudest, maa-alustest rajatistest, kontrollkaevudest, eriüksustest (väljalaskeavad, veekaevud, languskaevud);
• segatud: sisaldab avatud ja suletud võrgu elemente.

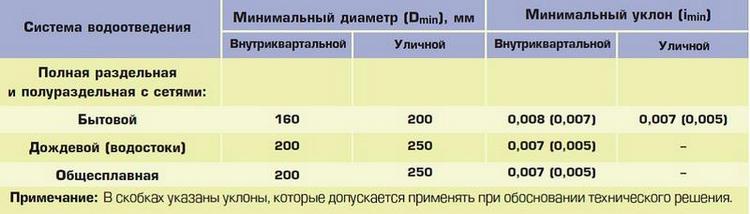

Töö hõlbustamiseks on sademekanalisatsiooni haru maksimaalne pikkus 40 m Tavaliselt paigaldatakse sellele 2-3 vihmaveekaevu ja üks kontrollkaev. Okste läbimõõt jääb vahemikku 200-300 cm Optimaalne vihmavee äravoolu kalle on 2-5%, minimaalne võimalik on 0,5%.

Tänavate äärde on projekteeritud avatud vihmavõrgu kandikud ja kraavid. Need on valdavalt ristküliku- või trapetsikujulise ristlõikega. Aluste kalle sõiduteel, drenaažikanalid, kraavid on arvestatud olemasoleva katte tüübiga. Asfaltbetoonaluse olemasolul on see 0,3%, sillutis või killustik – 0,4%, munakivi – 0,4%.Eraldi paigutatud kandikute ja kraavide puhul ulatub väikseim kalle 0,5%, kuivenduskraavide puhul - 0,3%.

Sademekanalisatsiooni rekonstrueerimisel seotakse projekteeritud elemendid olemasolevate külge. Süsteemi kõigi komponentide asukoht ja selle nõlvad sõltuvad territooriumi kõrgusest ja planeerimisotsustest.
