Plastikust kontrollkaevu konstruktsioonilised omadused

Kanalisatsioonitorud asuvad maa all. Nad vajavad perioodilist hooldust ja jälgimist. Selleks on spetsiaalsed konstruktsioonid – kontrollkaevud. Eriti aktuaalsed on need linna kanalisatsioonis - sinna satub rohkem prügi ja sagedamini tekivad ummistused. Autonoomsetes kodusüsteemides paigaldatakse need ka süsteemi hooldamise hõlbustamiseks.

Mis on kaev

Kanalisatsiooni kontrollkaev on ümmargune šaht, mille kaudu tehakse remonditöid ja tagatakse juurdepääs ehituslikult kõige raskematele kohtadele:

• erinevate sektsioonidega sisse- ja väljalasketorud;
• toru kalde muutus või suur erinevus maastikul;
• mitu väikese läbimõõduga toru on ühendatud üheks laiaks peamiseks;
• ühendused haakeseadiste abil;
• toru pööramine või vedeliku voolu suuna muutmine;
• paigaldatud pumpamisseadmed või rõhureduktorid.

Maantee sirgetel lõikudel paigaldatakse kaevud 50 m sammuga.

Kohaldamisala

Kodusüsteemides kasutatakse väikese läbimõõduga võlle. Linnakanalisatsiooni jaoks kasutatakse laiu astmetega kambreid, et sinna mahuks kaks inimest.

Vastavalt kasutusotstarbele on kaevud:

• Ülevaatus – kasutatakse probleemsete piirkondade kontrollimiseks.
• Drenaaž - need koguvad vett maa-aluste kommunikatsioonide remondi käigus, seejärel pumbatakse see sealt pumbaga välja.

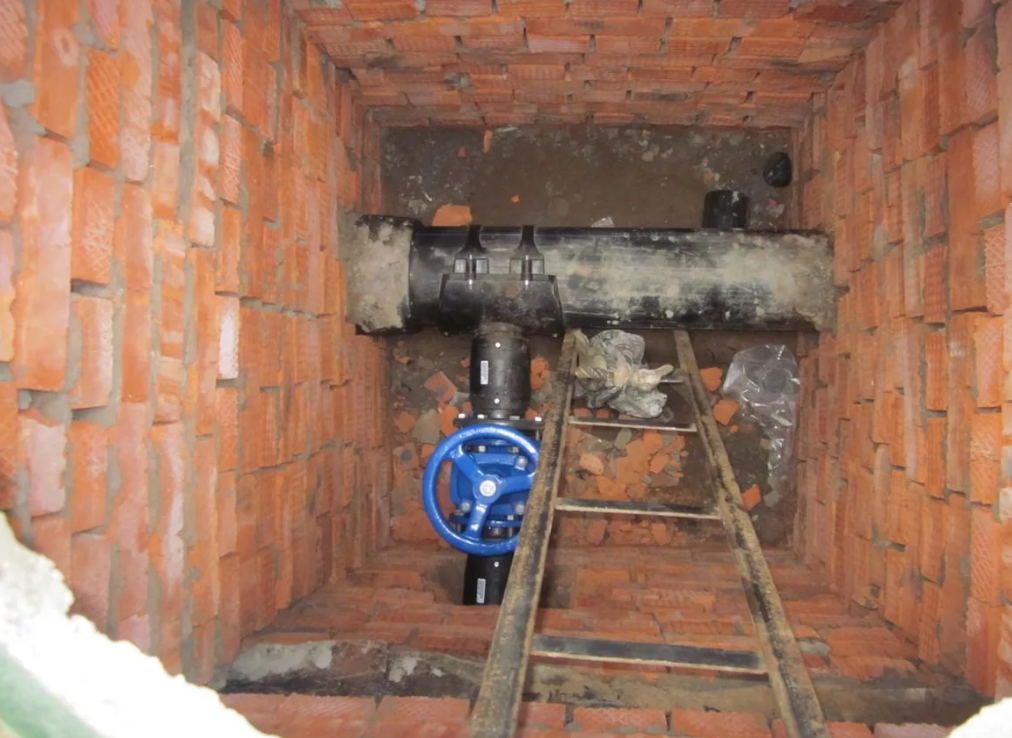

• Reguleeriv – asub kraanide ja ventiilide kohal.
• Seadmete jaoks - need sisaldavad pumpasid, andureid, arvestiid ja mõnel juhul ka küttekaableid.

Kontrollkaevude materjalid valitakse sõltuvalt sellest, kus objekt asub ja mis on selle otstarve.

Kontrollkaevude tüübid ja nende konstruktsioonilised omadused

Konstruktsiooni järgi on kontrollkaevud järgmised:

• diferentsiaal - asetatakse kohtadesse, kus torujuhtme tase ja sügavus järk-järgult vähenevad;
• lineaarne - sirgete lõikude jaoks;
• pöörlev - asub kohas, kus torud muudavad suunda;
• sõlm - mitme toru ristmikul;
• filtreerimine – reovee taaskasutamiseks läbi maapinna;
• kontroll - erinevat tüüpi kanalisatsiooni ristmikul.

Tilgakaevu on mitut tüüpi. Need on ette nähtud reovee liikumise kiiruse vähendamiseks või suurendamiseks kanalisatsioonitorude kaudu. Installitud:

• kohtades, kus on vaja torujuhtme sügavust suurendada või vähendada;
• maa-aluste rajatiste sees;
• kui sissetulevate ja väljuvate torude kõrguste vahe on üle kolme meetri.

Tilkkaevud võivad olla mitmeastmelised, kiirevoolulised, vertikaalse toruga või vesikraaviga. Neid ei kasutata autonoomsetes erakanalisatsioonisüsteemides.

Filtreerimisšahtid on ette nähtud reovee puhastamiseks. Sageli kasutatakse eraseptikutes. SNiP standardid eeldavad, et filtreerimiskaevud peavad asuma põhjavee tasemest vähemalt meetri kõrgusel. Sel juhul võetakse arvesse mulla koostist.Liivsavimuldadel on filtriala 1,5 m, liivmuldadel 1 m.

Juhtimine - asub kohaliku ja linna kanalisatsiooni, tehasesüsteemi ja linna liitumiskohas, autonoomne era- ja linn.

Pöörd- ja ühendusvõllid aitavad juhtida potentsiaalselt keerulisi kohti, kus on mitme toru liitekohad või süsteemi rõhu languse oht. Torud asuvad samal tasemel.

Lineaarsetel on üks torupaar, mis asuvad üksteise vastas. Mõeldud samal tasemel asuvate kiirteede sirgete lõikude juhtimiseks. Kontrollkaevude vaheline kaugus on 10 m.

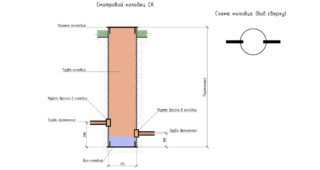

Sõltumata konstruktsiooni tüübist koosnevad kontrollkaevud järgmistest elementidest:

• luuk – ülemine osa;
• kael;
• šaht - töökamber, kus käsitöölised laskuvad trepist alla remonditööde tegemiseks;
• salv, kus asuvad sisse- ja väljalasketorud;
• põhi on betoonkonstruktsioon.

Müügil on erineva tasemega sisse- ja väljalaskeavadega kaevud.

Ülevaatusvõllid on valmistatud materjalidest, mis on torujuhtme konkreetse lõigu jaoks kõige asjakohasemad:

• betoonrõngad;
• plastist;
• tellised;
• kivi

Kõige sagedamini kasutatakse betoon- ja plastikust lainepapist tooteid, kuna neil on pikk kasutusiga. Osad, millest monteeritakse erineva suurusega šahtid, toodetakse spetsiaalselt raudbetoonitehastes.

Tellis- ja kivikonstruktsioonid võimaldavad vedelikel läbi pääseda ja lõhnu levitada.

Kuju on ka erineva kujuga – ümmargune või ristkülikukujuline. Salve kõrgus sõltub suurima sellega ühendatud toru läbimõõdust.

Praegused paigaldusnõuded

Kontrollkaevude paigaldamisel pööratakse erilist tähelepanu järgmistele parameetritele:

• Linnasüsteemides peab šahti mahutama üks täiskasvanu koos tööriistakomplektiga.
• Luukide valmistamise põhimaterjal on linna kommunikatsioonide malm ja erakanalisatsiooni plastik. Sõiduteel asuva luugi kaal on 134 kg, kõnniteedel mitte rohkem kui 80 kg.
• Kaela suurus peab võimaldama puhastusvahendite kasutamist.

Sanitaarstandardite ja paigaldusreeglite järgimine võimaldab vältida õnnetusi ja kanalisatsiooni läbimurdeid, samuti luua tingimused torujuhtme seireseadmete katkematuks tööks.

Paigaldamise etapid

Autonoomsele torujuhtmele kontrolli paigaldamiseks peate:

1. Ülevaatusšahti asukoht kooskõlastada kanalisatsiooni üldplaaniga.
2. Tehke saidile märgised. Kui seal kasvavad puud või põõsad või on abiruumid, siis need lammutatakse, et koht puhastada.
3. Tagada transpordi juurdepääs, kui kaevud on betoonist.

Kui kõik on valmis, võite hakata kaevama kaevu piki võlli läbimõõtu. Põhi on tasandatud ja kaetud killustikuga, tihendatud. Edasi:

1. Alus on paigaldatud - betoonplaat või omatehtud tasanduskiht paksusega 20 cm.
2. Varustatud on kandik. Torud on süvistatud betooni ja tihendatud bituumeniga.
3. Kui struktuur kõveneb, saate paigaldada rõngaste ülemise osa. Vuugid tihendatakse pärast üksteise peale paigaldamist bituumeniga.
4. Põrandaplaat ja kael on paigaldatud. Kõik vuugid hõõrutakse tsemendimörtiga.
5. Savist alumisse ossa tehakse hüdrauliline lukk 50 cm torude kohal, laius 30 cm.
6. Torud on ühendatud.
7. Pärast pinnase täitmist paigaldatakse maapinnale või kõrgemale luuk.

Plastkaevu paigaldamisel on toimingute jada sama, kuid toodete kaal on palju kergem, seega pole kraanat vaja.Plastkonstruktsiooni jaoks pole hüdraulilist lukku vaja teha, kuna toode ise on suletud. Tänu oma kergele kaalule võib plast maapinna liikumisel nihkuda, nii et selle konstruktsioonil on põhjas spetsiaalsed kambrid, kuhu valatakse betoon.

Pidevalt niiske keskkonnaga kokkupuutel võivad tooted lekkida. See ei juhtu mitte defektide, vaid ebaõige tihenduse või selle puudumise tõttu. Vuukide tihendamiseks kasutatakse kolme tüüpi isolatsioonimaterjale: bituumen-polümeer, tsement-polümeer ja polümeer. Põhitootega ühendamiseks kasutatakse gaasipõletit.

Kaevude hinnad

Kontrollkaevude paigaldamise maksumus sisaldub üldjuhul üldises hinnakirjas, kui kanalisatsioonisüsteem paigaldatakse maja ehitamise käigus. Sõltuvalt materjalist ja šahtide arvust saate teha esialgse arvutuse, kui palju kanalisatsioonisüsteem "vastavalt kõigile reeglitele" ja säästuvõimalus maksab. Keerulises piirkonnas põhjustab suutmatus kiirteele pääseda lisakulutusi remondiks ja professionaalseks puhastamiseks. Seetõttu pole auditite arvelt säästmine soovitatav.

Lihtsa disainiga plastkaevu hind on tavaliselt madalam kui betoontoodetel. Lisaks pole vaja rentida ehitustehnikat. Teisest küljest on betoonkonstruktsioonid palju vastupidavamad, kui need on õigesti paigaldatud ja tihendatud.
