Kuidas arvutada sobivat kaugust kanalisatsioonikaevude vahel

Kanalisatsiooni tõrgeteta toimimiseks peab see olema varustatud sanitaar- ja ehitusnorme järgides. Eramu elektrivõrgu paigaldamisel on oluline arvestada süsteemi kontrollimiseks, parandamiseks ja puhastamiseks kasutatavate kaevukonstruktsioonide vahekaugustega.

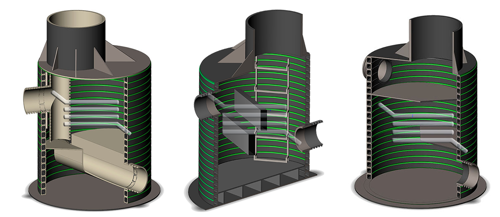

Kanalisatsioonikaevanduste tüübid

Kanalisatsioonikaevude konstruktsioonid klassifitseeritakse sõltuvalt nende otstarbest.

• Tähelepanekud. Need on paigaldatud süsteemi elementide töö juhtimiseks ja puhastamiseks, kui tekivad ummikud.
• Rotary. Need võimaldavad teil kontrollida piirkondi, mille kaudu jäätmevedelikud liikumissuunda muudavad, muutes paremini ligipääsetavaks pöörde- ja murdekohad, kus sageli tekivad ummistused.
• Muutujad. Need on ehitatud torujuhtme kalde kompenseerimiseks, kuna selle suurenemine või vähenemine toob kaasa tahkete lisandite settimise torudesse.
• Sõlm. Tagage juurdepääs ühendustorudele.

Tavaliselt kasutatakse kontrollkaevude rajamise materjalina raudbetooni, kuid viimasel ajal on populaarsust kogumas plastmahutid. Kõik kanalisatsioonišahtid paigaldatakse maa alla. Need toimivad kanalisatsioonitorustiku ühenduselementidena.

Kaevude vaheline lubatud kaugus

Peamine dokument, mis määratleb äravoolusüsteemi kaevude projekteerimisomadused ja nendevahelised standardkaugused, on SNiP 2.04.03-85. Reoveetrassi rajamisel on vajalik kinni pidada selles toodud andmetest, et parandada puhastite töö kvaliteeti ja tagada korrektne paigaldus. Normide järgimisel ei teki konstruktsioonides pragusid ja lekkeid ning kanalisatsioonivedelikud liiguvad takistusteta. Igal kaevuelemendi tüübil on oma nõuded.

Kontrolli- või ülevaatusstruktuurid

Kaevud rajatakse arvestatava pikkusega, rohkete pöörete ja käänakutega torustiku paigaldamisel, kus on harud ja üleminekuelemendid toru ristlõike muutustega.

Maksimaalne kontrollüksuste vaheline kaugus määratakse sõltuvalt monteerimiseks kasutatavate toruosade ristlõikest:

• Torujuhtme läbimõõduga 100 mm paigaldatakse kaevukonstruktsioonid vähemalt iga 15 m järel.
• Kui torude ristlõige on 150 mm, siis kaugus suureneb 35 m-ni.
• Torujuhtme läbimõõduga 200–450 mm paigaldatakse ülevaatused üksteisest maksimaalselt 50 m kaugusele.
• Suured torud, mille ristlõige on üle poole meetri, nõuavad kontrollseadmete vahekaugust kuni 75 m.

Mida suurem on põhitorude põikimõõt, seda kaugemal on võimalik paigaldada kontrollpaigaldisi.

Minimaalne kaugus kontroll-kanalisatsioonikaevude vahel vastavalt SNIP-ile:

Samuti on oluline järgida miinimumnäitajaid. Revisjonide rohkus pole kasulik - nende arv mõjutab drenaažimasside liikumiskiirust. Esimese läbivaatamise koht ei tohiks asuda majast lähemal kui kolm meetrit ja maksimaalne lubatud kaugus ei tohiks olla suurem kui kaksteist meetrit.

Pöörlevad seadmed

Funktsionaalsete ja disainiomaduste poolest on need peaaegu sarnased versioonidega. Ainus erinevus nende vahel on see, et suunatuli paigaldatakse kohtadesse, kus torujuhe paindub.

Pöördvõllide vaheline kaugus sõltub võrkude konfiguratsioonist. Indikaator arvutatakse toru keerdude vaheliste sirgete lõikude pikkuse põhjal. Kui see on ülevaatuskonstruktsioonide jaoks ette nähtud normist pikem, on vaja paigaldada täiendav kontroll, et seda kanalisatsiooniosa saaks jälgida.

Drop kaevud

Kui piirkonnas, kus kanalisatsioon paigaldatakse, on keerukas topograafia, kasutatakse langetusšahti. Künklikel aladel on torujuhtme kalle suurem. See ähvardab reovee voolukiiruse suurenemist, tahked fraktsioonid hakkavad kleepuma torude sisepinnale ja aja jooksul tekitavad pistiku. Langetavad šahtid vähendavad reovee voolu kiirust.

Sellistele konstruktsioonidele ei ole välja arvutatud muid nõudeid:

• kõrguste vahe ei tohiks olla suurem kui kolm meetrit;
• kuni poole meetri sügavusel saab konstruktsiooni asendada ülevooluga revisjoniga;
• seadmed on paigaldatud torude paindekohtadesse.

Põhiliini alguses on väikese vooluhulgaga lõigul võrgu loputamiseks paigaldatud paak. See võib olla versioon või spetsiaalne seade.

Sõlmemiinid

Veehoidlad paigaldatakse kohtadesse, kus toitekanalisatsiooni harud koonduvad üheks drenaažitoruks. Nende jaoks pole regulatiivseid nõudeid, välja arvatud võlli enda ristlõige:

Konstruktsioonisalves ei saa olla rohkem kui üks sissetulev ja kolm väljuvat toru.

Sademevee sisselaskeavade vaheline kaugus

Kohapeal tormikanalisatsiooni loomisel on oluline arvestada sademevee sisselaskeavade vahekaugust. See sõltub salve kaldest ja maastikust:

Kui ala on laiem kui 30 m, ei tohi tormi sisselaskeavade vaheline kaugus olla suurem kui 60 m. Pikkus tormi sisselaskeavast kuni kollektori ülevaatuseni on maksimaalselt 40 m ning lubatud on mitte rohkem kui ühe vaheseadme paigaldamine. . Ühendusosa ristlõige määratakse arvestusliku vee juurdevooluga sademekanalisatsiooni kaldega 0,02, kuid see ei saa olla väiksem kui 20 cm.

Kuidas arvutada sobivat kaugust

Kanalisatsioonitrassi loomisel arvutuste tegemisel võetakse arvesse järgmisi tegureid:

• territooriumi reljeef;
• mulla iseloomulikud omadused;
• põhjaveekihtide ja sanitaarkaitsevööndite paiknemine;
• hoonete ja sideliinide olemasolu.

Standardid näitavad sirgetel maanteedel asuvate ehitiste vahelised kaugused. Kurviga torustikel võivad need veidi allapoole muutuda. Kuid te ei saa nõuetest liiga palju kõrvale kalduda, see halvendab kanalisatsioonisüsteemi toimimist.

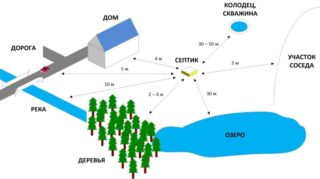

Lisaks kaevude vahekaugustele võetakse arvesse ka muid vahemaid.Need on olulised ka süsteemi toimimise ja ohutuse seisukohalt. Näiteks minimaalne kaugus mis tahes kanalisatsioonišahtist maja vundamendini on kolm meetrit, maksimaalne on kaksteist meetrit.

Reovee ärajuhtimise seadmete ja veevarustusallika vahele jäetakse vähemalt 30 meetrit, et reovesi joogivett ei saastaks. Veevarustuse paigaldamise ala asub septikust 50 meetri kaugusel või rohkem.

Standardite järgimine tagab kanalisatsioonisüsteemi katkematu töö. Kui te neid ignoreerite, lähevad kanalisatsioonitorud pidevalt rikki, ummistuvad ning neid on keerulisem parandada ja hooldada. Kaevude konstruktsioonide õige paigaldamine hoiab ära võimalikud probleemid ja tagab juurdepääsu kõikidele torujuhtme elementidele.
