Kanalisatsioonisüsteemi ehitamine on võimatu ilma liitmike ja muude abielementide kasutamiseta. Need võimaldavad teil kollektori konfiguratsiooni teatud suunas muuta. Eraehituseks kasutatakse peamiselt 45-kraadise pöördenurgaga polüpropüleenist kanalisatsiooni väljalaskeavasid või PVC elemente. Neid on lihtne kasutada ja tänu siseseinte suurepärasele siledale tagavad need optimaalse reovee voolukiiruse.
Kanalisatsiooni väljalaskeava määratlus ja eesmärk

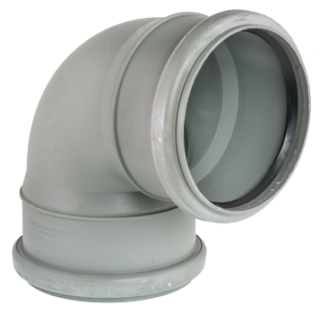

Kollektori painutus on teatud nurga all painutatud toruelement. Liitmiku teine nimi on nurk, küünarnukk. Toote põhiülesanne on muuta kanalisatsiooni voolu suunda tsentraalse püstiku või septiku suunas maja seinast sissepääsust ja selle muudes piirkondades. Reeglina on väljalaskeava ristlõikega sama kui kanalisatsioonitoru.
Kanalisatsioonisüsteemide paigaldamisel kasutatakse lisaliitmikena pistikuid ja teesid. Esimene aitab piirata veevoolu liikumist.Teine võimaldab kollektorit hargneda, kui süsteemi paigaldatakse korraga kahele või kolmele hoonele või kui kahe erineva süsteemi tormi- ja fekaalreovesi voolab ühisesse vastuvõtjasse.
Valmistamismaterjal
Turg pakub vormitud tooteid, mis on valmistatud järgmistest materjalidest:
- Teras. Seda kasutatakse igapäevaelus kanalisatsioonisüsteemide paigaldamisel äärmiselt harva. Selle põhjuseks on metalli vastuvõtlikkus korrosioonile ja paigaldustööde keerukus. Teraskanali ehitamiseks tuleb kasutada keevitamist. Töö käigus kahjustatakse terastorude õhukest kattekihti, mis toob kaasa kiirema kulumise. Teraskollektori tööea pikendamiseks kasutatakse tsingitud metalli.
- Malm. Vastupidav materjal muljetavaldava kaaluga. Malmiga töötamine on sama ebamugav kui terasega. Torujuhtme paigaldamine toimub elektrikeevitusseadmete, jootmise või muude töömahukate meetodite abil. Vormitud malmist elemendid ei ole varustatud tihenditega. Metall on altid korrosioonile, eriti kanalisatsioonisüsteemi välisosa paigaldamisel. Malmist väljalaskeava siseseintele tekib kiiresti muda kogunemine.
- Keraamika. Sellist äravoolukanalit iseloomustab pikk kasutusiga, kõrge voolukiirus tänu siledatele siseseintele ja paigaldamise lihtsus. Kuid kulud ja ka keraamilise väljalaskeava kaal on erameistri jaoks suured.
- Madala tihedusega polüetüleen (HDPE). Vormielemendid on musta värvi ja neid kasutatakse ainult väliskanalisatsiooni paigaldamisel. Eraehituses HDPE-d ei kasutata. Selle põhieesmärk on tööstus- ja kesklinna maanteede ehitamine. Polüetüleentorude paigaldamine toimub jootmise või spetsiaalsete liitmike abil.Madala tihedusega polüetüleen on agressiivsete lisandite suhtes inertne ega reageeri temperatuurimuutustele.
- Polüvinüülkloriid (PVC). Optimaalne väljundmaterjal eraehituseks. Kõik PVC kanalisatsioonielemendid on paigaldatud pistikupesasse. See lihtsustab oluliselt ehitusprotsessi. Sisetöödel kasutatakse halle painutusi, välistöödel - pruuni. PVC ei karda agressiivset keskkonda ja sellel on madal soojusjuhtivus. Kanalisatsioonisüsteemi välimine osa külmub maapinnas väiksema tõenäosusega kui malm- või terasvõrk.
- Polüpropüleen. Sellest materjalist valmistatud painded sobivad paigaldamiseks hoonesse, kuna PP kardab ultraviolettkiirgust. Vormielemendid on paigaldamise lihtsustamiseks varustatud pistikupesadega. Polüpropüleenist torud võivad kanda kuni 95 kraadi vedelikke. Materjal seda ei karda.
Asbesttsementtorude jaoks ei ole käänakuid, seega kasutatakse sellises torustikus metallist kanalisatsiooni poolharusid.
Kollektori ehitamisel on oluline kasutada kõiki samast materjalist elemente. Kui on vaja kombineerida mitut erinevat osa, kasutatakse spetsiaalseid adaptereid. Enamasti on need gofreeritud torude painded.
Eranditult toodetakse kõik kujuga elemendid rangelt vastavalt GOST-ile. Vastasel juhul põhjustab installiprotsess ja süsteemi edasine kasutamine raskusi.
Painde tüübid
Lisaks painde klassifitseerimisele valmistamismaterjali järgi jagunevad need tüüpideks paindenurga astme järgi. Saate osta drenaažielemente 15, 30, 45, 67 ja 87 kraadi. Sellisel juhul saab mistahes käändega käänakuid omavahel ühendada, kuid kollektori liiga järske pöördeid ei soovita teha. Sellistes piirkondades on ummistused tõenäolisemad.
Lisaks paindenurgale jagunevad painded ühe- ja kahepesalisteks.
Mõlemad tüübid muudavad vedeliku (õhk, gaas) suunda süsteemis, kuid erinevad paigaldamise keerukuse poolest. Ühe pistikupesaga pistikupesal on reeglina väiksem paindenurk.
Parameetrid, mõõdud, kaal
Kanalisatsioonikollektori paigaldamiseks saate osta mis tahes läbimõõduga paindeid. Tabelis on näidatud vormitud elementide levinumad parameetrid.
| Läbimõõt (mm) | Pikkus (mm) | Kaal (kg) sõltuvalt valmistamismaterjalist |
| 15 | 28 | 0,04 |
| 20 | 29 | 0,06 |
| 25 | 38 | 0,11 |
| 32 | 48 | 0,19 |
| 40 | 57-60 | 0,26-0,5 |
| 50 | 75 | 0,5-1 |
| 65 | 100 | 1-1,7 |
| 80 | 120 | 1,4-2,8 |
| 100 | 150 | 2,2-5 |
| 125 | 190 | 3,8-6,2 |
| 150 | 225 | 6,1-13,3 |
| 200 | 300 | 14,9-39 |
| 250 | 375 | 23-46,7 |
Soovitused valiku tegemiseks
Kanalisatsiooni kujuline element valitakse järgmiste kriteeriumide alusel:
- Valmistamismaterjal. On soovitav, et see vastaks täielikult kollektori paigaldamiseks kasutatavate torude tüübile.
- Toodete sisemine osa. See peab vastama torude läbimõõdule: kui kollektori ristlõige on 110 mm, võetakse kanalisatsioonitorude väljalaskeava läbimõõduga 110 mm, mitte rohkem ega vähem.
- Kummist tihendite olemasolu. Need hõlbustavad oluliselt kanalisatsiooni paigaldamise protsessi.
- Toote vastavus GOST-ile. Reeglina on toote välisküljel vastav märgistus.
- Painde nurk. Oluline on liini konfiguratsioon õigesti arvutada, et vältida selle suuna korraldamisel vigu.
- Toote tasase ja sileda sisepinna olemasolu. Vastasel juhul põhjustab suurte lisanditega reovesi tulevikus kollektori seintele kasvu.
Eramaja või korteri olmekanalisatsiooni paigaldamisel kasutatakse reeglina plastikust kujuga elemente.
Paigaldusreeglid
Kraanide paigaldamise tehnika koosneb mitmest etapist.
- Lõika toru kohast, kus selle külge kinnitatakse väljalaskeava. Oluline on tagada, et kraan oleks tehtud keskteljega rangelt risti.Vastasel juhul ei mahu toru segment tihedalt väljalaskepesasse ja kogu ümbermõõdu ulatuses.
- Toru seest ja väljast lõigatud serv lihvitakse, et eemaldada jämedad. See on oluline, sest nende olemasolul tekivad torus kiulistest ladestustest ummistused, mis võivad kinni jääda ebatasastele pindadele. Seejärel tehakse piki välisserva väike faas 15-kraadise nurgaga.
- Sama nurgaga soon moodustatakse ka väljalaskeava välisservale, et seejärel sisestada elemendi serv järgmisesse torusse.
Kollektoriosade servad töödeldakse hermeetikuga ja ühendatakse omavahel torujuhtme suunas. Pistikupesaga ühendamisel tuleb jätta väike kompensatsioonivahe 10 mm. Kollektori osi ei soovitata sellest märgist kaugemale süvendada.
Vuukide tihendamine
Kurvide paigaldamisel tuleb jälgida, et kõik vuugid oleksid korralikult tihendatud, vastasel juhul lekib kollektor. Enamikul juhtudel on kõik plastelemendid juba varustatud kummitihenditega. Need asuvad kella sees. Kui neid pole, sisestatakse kummirõngas lõpuni enne küünarnuki ühendamist toruga.
Spetsiaalsed torustiku hermeetikud aitavad tugevdada tihendusefekti. Need kantakse eelnevalt kogu ümbermõõdu ulatuses kummitihendile. Hermeetiku valimisel on parem eelistada neutraalset, mitte happelist. Esimesed on usaldusväärsemad, kuigi need on kallimad. Malm- või teraskollektorite paigaldamisel ei tohi kasutada happelisi ühendeid. Vastasel juhul söövitab hape metalli.
