Raudbetoonrõngad on populaarne ehitusmaterjal, mida sageli kasutatakse autonoomsete kanalisatsioonisüsteemide ehitamisel. Neist kogutakse kaevud reovee ärajuhtimiseks, kus viimane suunatakse osaliselt ümber. Rõngad valmistatakse vormidesse valades. Lähteainena kasutatakse betoonilahust. Esmalt asetatakse vormidesse terasarmatuurist tugevdusraam, mis monteeritakse kokku võre kujul.
Betoonist rõngaste tüübid
Tootjad pakuvad laiendatud betoontoodete valikut. Kaks või kolm aastakümmet tagasi esitleti seda materjali ühes eksemplaris - lamedate otstega tahked rõngad. Nende paigaldamine viidi läbi kasutades tsemendi-liiva segu, mida kasutati müürimördina. Kinnitasid elemendid kokku metallist klambrid.
Täna saate turult osta:
- Luku (õmbluse) ühendusega. Ülemine ots on sisemise süvendiga, alumine - välise süvendiga. Üksteise peale paigaldades on voldid tihedalt ühendatud. Ühenduse tiheduse suurendamiseks asetatakse nende vahele hermeetik kummipaela või vahtpolümeeri kujul.
- Filtreerimine. Betoonist rõngad, mille kogu pinnal on perforatsioon läbivate aukude kujul. Selliseid tooteid kasutatakse filtreerimiskaevude moodustamiseks, kuhu juhitakse puhastatud (puhastatud) vesi. See läbib auke, tungides pinnasesse.
- Lisaks. Tegemist on ebastandardse kõrgusega kanalisatsioonirõngastega, mida kasutatakse juhul, kui standardrõngastest ei piisa kaevu vajaliku kõrguse tagamiseks. Need on turul lamedate ja ääristatud otstega.
Raudbetoontoodete tootjad pakuvad rõngaste jaoks täiendavaid elemente: aukudega kaevude põhjad ja kaaned luukide ja ventilatsioonitorude jaoks. Mõlemad elemendid on toodetud vastavalt raudbetoonrõngaste läbimõõtudele.
Toote märgistus
Kõik kanalisatsioonirõngad ja lisaelemendid on olemas standardne märgistus:
- KS – seinarõngas;
- PD või PN – põhjaplaat;
- PP või PC – põrandaplaat.
Märgistus sisaldab lisaks tähetähistusele ka numbreid. Näiteks KS 10-9:
- "10" on siseläbimõõt detsimeetrites, see tähendab, et see on 1 m;
- “9” on toote kõrgus (dm), see tähendab 90 cm või 0,9 m.
Tootjad lisavad märgistusele veel ühe tähetähenduse. See tähendab betooni läbilaskvus. Normaalne läbilaskvus on tähistatud - N, vähendatud – P, eriti madal – O.
Lisaks seda tüüpi märgistusele on olemas klassifikatsioon, mis jagab betoonrõngaid kokkuleppel.
Muud kaubamärgid:
- KO - sõrmus, mida kasutatakse tugiosa kaevu struktuur, asetatud kokkupandud konstruktsiooni alumisse ossa;
- KVG - saab kasutada juhtmestiku paigaldamiseks mõeldud kaevude ehitamiseks gaasi- või veevarustus.
- KLK kasutatakse kaevude ehitamiseks tormi kanalisatsioon, ehitatakse linna sees;
- KFC kasutatud septikud ja fekaalisüsteemid.
Igat tüüpi betoonrõngad erinevad üksteisest betoonmördi mark, samuti lähtematerjali läbilaskvuse aste. KVG tooted ei puutu töötamise ajal kokku niiskuskoormusega. Need on valmistatud eriti madala läbilaskvusega betoonist, mis vähendab toote hinda.
Tootjad pakuvad rõngad põhjaga. Seda tüüpi elemendid on tähistatud kui DK. Suletud kaevukonstruktsiooni loomisel asetatakse sellised tooted kõige põhja. Pole vaja põhja panna ja selle ja alumise rõnga ühenduskohta tihendada.

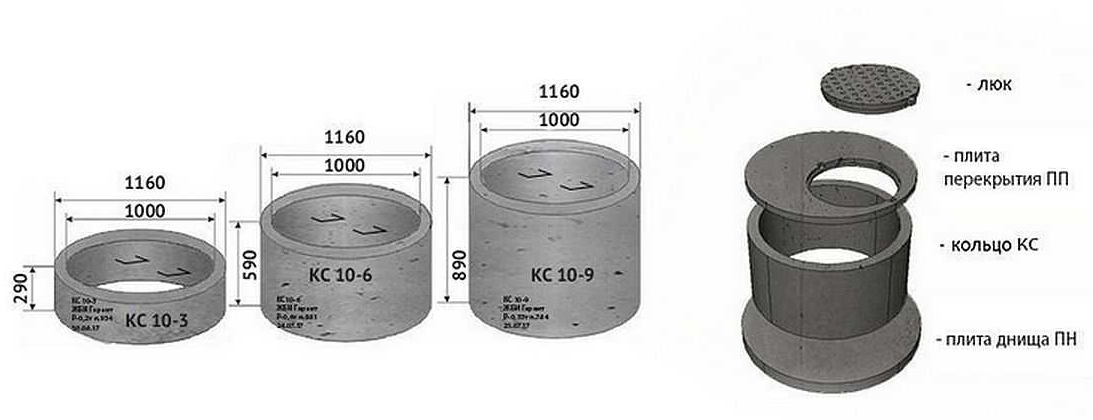

Standardsed suurused ja maht
Betoonrõngastes on standarditud kolmemõõtmelised parameetrid: siseläbimõõt, kõrgus ja seina paksus. Tabelis on näidatud need parameetrid, millele lisandub toodete kaal.
| Nimi | Mõõtmete parameetrid, mm | Kaal, kg | ||
| läbimõõt | kõrgus | seina paksus | ||
| KS 7-1 | 700 | 100 | 80 | 46 |
| KS 7-1,5 | 700 | 150 | 80 | 68 |
| KS 7-3,5 | 700 | 350 | 80 | 140 |
| KS 7-5 | 700 | 500 | 80 | 230 |
| KS 7-6 | 700 | 600 | 80 | 275 |
| KS 7-9 | 700 | 900 | 80 | 410 |
| KS 7-10 | 700 | 1000 | 80 | 457 |
| KS 10-5 | 1000 | 500 | 80 | 320 |
| KS 10-6 | 1000 | 600 | 80 | 340 |
| KS 10-9 | 1000 | 900 | 80 | 640 |
| KS 12-10 | 1200 | 1000 | 80 | 1050 |
| KS 15-6 | 1500 | 600 | 90 | 900 |
| KS 15-9 | 1500 | 900 | 90 | 1350 |
| KS 20-6 | 2000 | 600 | 100 | 1550 |
| KS 20-9 | 2000 | 900 | 100 | 2300 |
Betoonist rõnga maht
S=πD²/4=3,14D²/4.
Näiteks brändi sõrmuse jaoks KS 10-9, kus läbimõõt on 1 m, kõrgus on 0,9 m:
S=3,14x1²/4=0,785 m² on ristlõike pindala.
V = SxH, Kus N - rõnga kõrgus. Selgub: V=0,785x0,9=0,7 m³ - see on rõngabrändi KS 10-9 helitugevus.
Maja kanalisatsioonikaevu mahu arvutamine
Kanalisatsioonisüsteem arvutatakse reovee arvestamisel, mis voolavad monteeritavasse raudbetoonkaevu. Mida rohkem neid on, seda suurem peaks olema võimsus. Arvutamiseks vajate kolm parameetrit:
- inimeste arvmaja alalised elanikud;
- päevane norm, mis moodustab ühele inimesele - see indikaator on standardne, see on näidatud SNiP-ides ja SanPiN-ides 200 liitrit päevas või 0,2 m³ päevas.;
- aega, mille jaoks bakterid töötlevad orgaanilist ainet - see indikaator on ka standardne - 3 päeva.
Näidatud väärtused tuleb omavahel korrutada. Lõplik näitaja on kanalisatsioonikaevu vajalik maht. Näiteks kui majas on püsielanik 3 inimest:
V = 3x0,2x3 = 1,8 m³.
Sellise betoonipaagi mahu saamiseks vajate saadud tulemust jagage väärtus ühe rõnga helitugevusega. Näiteks sama kaubamärgiga KS 10-9:
1,8:0,7=2,57, ümardada, selgub - 3 sõrmust.
Arvestada tuleb ka asjaoluga, et kanalisatsioonitoru sisestatakse kaevu teatud kaugusel ülemise elemendi ülemisest otsast. See indikaator ei tohiks olla väiksem kui 30 cm. Ja seda mahtu tuleb betoontoodete arvu arvutamisel arvesse võtta.
Mõnes piirkonnas on suurte sügavuste tegemine problemaatiline. Seda hoitakse ära igikelts või kõrge põhjaveetase. Sellisel juhul proovivad nad paigaldada raudbetooni suurema läbimõõduga rõngad.
Näiteks kui on valitud sõrmused KS 20-9, ühe elemendi maht – 2,8 m³. See tähendab, et maja jaoks, kus elab 3 inimest, on üks sõrmus enam kui piisav. Selle alla pole vaja sügavat auku kaevata; süveneb 70-80 cm-ni. See lihtsustab ehitustööd ja vähendab eelarvet. Seetõttu on väga oluline teha esmalt kõik arvutused ja seejärel liikuda edasi ehitustööde ja materjalide ostmise juurde.
Ülevoolu septiku diagrammi näide:
