Kuidas paigaldada plastikust kanalisatsioonitoru läbimõõduga 200 mm

Väliskanalisatsiooni loomiseks kasutatakse PVC toru läbimõõduga 200 mm. Sellise läbimõõduga tooted värvitakse punaseks, kuna need on paigaldatud ainult hoone välisküljele ja lähevad sügavale maasse. Tumedal pinnasel on oranžid torud selgelt näha. Nad on võimelised vastu pidama madalatele temperatuuridele ja kõrgele maapinnale.

200 mm torude eelised ja puudused

200 mm ristlõikega toruosad on plastsüsteemide seas ühed vastupidavamad. Nende peamised eelised:

• Torujuhtme jäigad seinad, mis võimaldavad hoida kõrget rõhku nii väljas kui ka sees.
• Pikk kasutusiga tänu roostekindlusele.
• Lihtne paigaldada tänu konstruktsiooni kergele kaalule.
• Vastupidavus temperatuurimuutustele.
• Vastupidav agressiivsetele kemikaalidele.
• Madal lineaarpaisumise koefitsient, mis aitab säilitada torujuhtme terviklikkust isegi külmumisel.

200 mm ristlõikega torud taluvad suurt pinnasekihi paksust, seetõttu kasutatakse neid välise kanalisatsioonisüsteemi korraldamiseks karmides ilmastikutingimustes.Torujuhtme võib paigaldada külmumistasemest suuremale sügavusele.

Seinte suure sileduse tõttu ei kleepu saasteained toru sisepinnale. Selle tulemusena ei ole vaja teha täiendavaid töid torustiku puhastamiseks, mis vähendab tegevuskulusid. 200 mm läbimõõduga polüvinüülkloriidist valmistatud plastikust kanalisatsioonitorude hinnad algavad 500 rubla lineaarmeetri kohta.

Toru maatrikspõhjaks on tavaliselt plastifikeerimata polüvinüülkloriid (UPVC), vinüülkloriidist saadud polümeer, mis ei sisalda plastifikaatoreid. Materjalil on järgmised omadused:

• tulekindlus;
• külmakindlus;
• madal sulamistemperatuur.

See on dielektrik, mittesüttiv ja üsna jäik.

PVC kanalisatsioonitorude osad on aga vastuvõtlikud deformatsioonile, kui kanalisatsiooni temperatuur tõuseb 70 kraadini Celsiuse järgi. Neid hävitavad ka orgaanilised lahustid, kui need kanalisatsiooni juhitakse. Tugeva mehaanilise pinge või purunemise korral võib toru ebaolulise elastsuse tõttu puruneda.

Kui selliseid riske on oodata, on parem paigaldada polüpropüleenist või polüetüleenist valmistatud välistorud. Esimesed on võimelised taluma kõrgemate temperatuuride mõju. Polüetüleenist torujuhtmed ei külmu ning on paindlikud ja vastupidavad. Väiksemate deformatsioonide korral taastavad need kergesti oma kuju. Polüpropüleenist või polüetüleenist valmistatud 200 mm paberi hind on kõrgem. Esimesel juhul algab see 600 rubla lineaarmeetri kohta, teisel - 900 rubla.

Sileda sisepinna ja välise tiheda kestaga gofreeritud torudel on suurenenud tugevus- ja painduvusomadused. Sellised 200 mm ristlõikega tooted on valmistatud erinevat tüüpi plastist. Gofreeritud PVC torude hind on kõrgem kui tavalistel. Näiteks sellise läbimõõduga kahekihilised lainepapist tooted “Korsis” maksavad 926 rubla joonmeeter.

Tehnilised andmed

Väliskanalisatsioonitrassides kasutatavad 200 mm läbimõõduga toruosad on valmistatud polüvinüülkloriidi kolmekihilise koekstrusiooni teel. Need on valmistatud seinaga, millel on sisemine vahukiht.

Torujuhtme valimisel võetakse arvesse rõnga jäikuse indikaatorit - suurimat koormuse väärtust, mille juures vertikaalsektsioon kaldub kõrvale maksimaalselt neli protsenti. Külgmist takistust ei võeta arvesse.

200 mm torude jäikusklass on SN 4. Vajadusel on võimalik kasutada torude sektsioone klassidest SN 2, SN 8. Standardpikkus on 7 või 8 m.

Vastavalt kasutusviisile jagatakse voolikud surve- ja mittesurvelisteks. Esimest tüüpi kasutatakse surve all olevates kanalisatsioonisüsteemides, st reovee sunnitud liikumisega. Teine valitakse gravitatsiooni tüüpi võrkude jaoks.

Välise kanalisatsioonisüsteemi torustikutoodetele esitatavad nõuded sõltuvad torustiku konfiguratsioonist, samuti reovee tüübist ja mahust. Peamised näitajad, mida torude valimisel arvesse võetakse, on järgmised:

• vastupidavus staatilisele ja dünaamilisele mõjule;
• vastupidavus deformatsioonile torujuhtme peal oleva pinnase raskuse all;
• nihke puudumine ühendussektsioonides, mis põhjustab põhjavee liikumise tõttu rõhu langust;
• vastupidavus mööduvate sõidukite ja jalakäijate koormustest tulenevatele kahjustustele.

Seina paksus töötatakse välja ja valitakse vastavalt toru ristlõikele. See indikaator mõjutab toruosade lubatud sügavust.

200 mm ristlõikega ja 3,9 mm seinapaksusega kanali puhul on maksimaalne paigaldussügavus neli meetrit. 4,9 mm seintega torusid saab matta 6 m, üle 5,9 mm - 8 m võrra.

Paigaldusfunktsioonid

Välise kanalisatsioonitrassi rajamine lõpeb selliste konstruktsioonidega nagu lokaalne puhastusjaam või ülevooluga prügikast ning algab kohast, kus torusüsteem hoonest väljub.

Torujuhtme paigaldamisel koostage eelnevalt plaan, mis näitab konstruktsioonielementide asukohta saidil. Arvestage minimaalset kaugust majast lenduvate orgaaniliste ühenditeni - 50 m Otsustage septiku, prügikasti, drenaažikaevu asukoht. Ostke vajalikud materjalid, võttes arvesse torude ristlõiget.

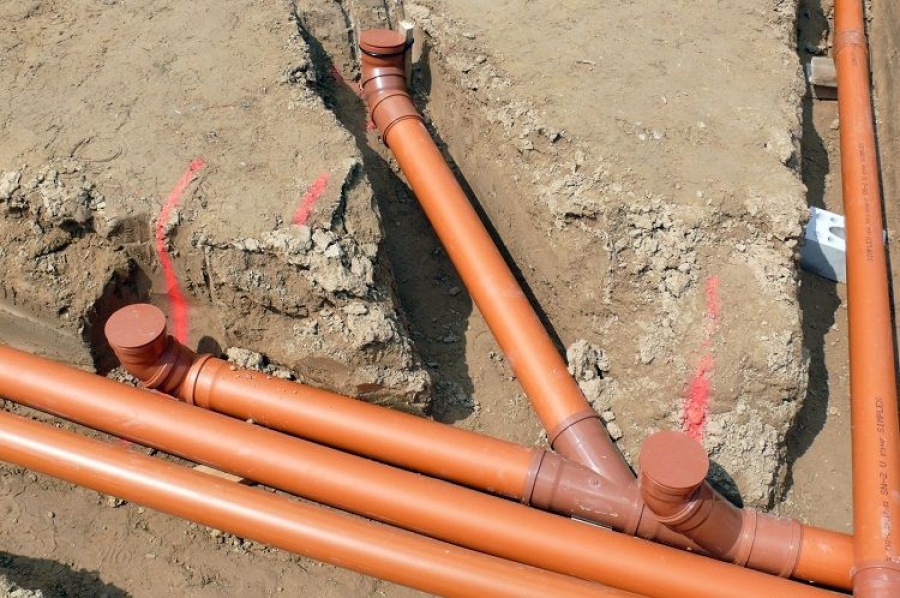

200 mm torujuhtme paigaldamise etapid:

1. Vastavalt eelnevalt koostatud plaanile kaevatakse vajalik arv kraave, mille laius ületab torude ristlõike.
2. Looge kaeviku põhja liiva- ja kruusakiht ning asetage seejärel geotekstiili kiht.
3. Ühendage toruosad ja asetage torustik kaevikusse. Kiirtee pöörde- ja käänuliste lõikude minimeerimine parandab tihedust ja vähendab setete kogunemise ohtu. Paigaldamisel kasutatakse liiteelemente, mis on valmistatud ühendatavate sektsioonidega sarnasest materjalist.

Kaevake kraav vastupidises järjekorras. Me ei tohiks unustada kontrollkaevude paigutust pöördepunktides maantee suunas ja olulisi kõrguste erinevusi. Neid paigaldatakse ka tasasele alale - iga 6–12 m järel.Pärast hüdrauliliste katsete läbiviimist võib teha kanalisatsioonitorustiku isolatsiooni.

Toruosade ühendamine

Veevarustuse ja kanalisatsiooni plasttorustike paigaldamisel ühendatakse magistraaltoru osad tavaliselt pistikupesa meetodil. Pistikupesaga toodete ostmine lihtsustab oluliselt paigaldamist. Võrk paigaldatakse, sisestades teiste siledad otsad mõne toru pistikupesadesse. Suuremad veekindluse omadused saavutatakse tänu kummist tihenduselementidele. Sageli on need juba struktuurselt ette nähtud pistikupesakujulistes toodetes.

Kui toru on toodetud ilma tihendita, on ühenduskoha kaitsmiseks parim võimalus kasutada torustiku hermeetikut. Seda kantakse ühtlase kihina toruosa siledale otsale. Ühenduse kvaliteeti saab parandada vuugikohtade eeltöötlemisega liivapaberiga.

Pärast tihendussegu pealekandmist sisestatakse toru ots teise pesasse, kuni see peatub, seejärel tõmmatakse 10–15 millimeetrit tagasi ja surutakse. Pilu olemasolu aitab vältida torujuhtme deformatsiooni temperatuurimuutuste tõttu.

Pärast paigaldamise lõpetamist on vajalik, et toru ots siseneks pistikupessa vähemalt nelja sentimeetri võrra. Soojusisolatsiooni paigaldamine võimaldab teil välistada torujuhtme rikke võimaluse ja kaitsta seda külmumise eest. Isolatsioonimaterjalide ja küttekaablite paigaldamine toimub alles pärast hüdraulilisi katseid - kümneminutilist veevoolu süstimist torudesse.

Punast kanalisatsiooni plasttoru kasutatakse hoonete sanitaarkanalisatsiooni võrkudes erinevatel eesmärkidel. Lisaks sobib see suurepäraselt torustiku-, drenaaži- ja sademeveesüsteemide jaoks.Kvaliteetseks tööks on vajalik monteerimistehnoloogia järgimine kõikides etappides ja kohustuslikud hüdraulilised testid liini vuukide tiheduse kontrollimiseks. Kõik see tagab kanalisatsioonivõrgu pika tööea.
