Kuidas arvutada eramaja kanalisatsioonitoru õiget kallet

Kui maja kanalisatsioonisüsteem on õigesti projekteeritud ja paigaldatud, pole elanikel küsimusi selle kohta, kuidas see toimib. Kuidas seda efekti saavutada ja tagada usaldusväärne, stabiilne äravool?

Mis on kaldenurk ja miks seda vaja on?

Eramutes on kanalisatsioon korraldatud gravitatsioonivoolu põhimõttel. See tähendab, et reovesi liigub läbi torude raskusjõu mõjul. Selleks, et süsteem saaks oma funktsioone katkematult ja usaldusväärselt täita, peab see saama isepuhastuda. Sellisel juhul liigub jäätmevoog täies mahus septikusse või kogumismahutisse ning suured tahked ladestused ei setti kanalisatsioonitorudesse.

Soovitud efekti saab saavutada toru vajaliku kaldenurga tagamisega. See on kõrguste erinevus kanalisatsioonisüsteemi sisse- ja väljalaskeava juures.

Torujuhtme kalle annab voolule õige intensiivsuse. Reovee liikumiskiirus peab olema selline, et vedelik kannaks endaga kaasa kanalisatsiooni ja voolu tihedamaid elemente. Sellisel juhul muutub nurk sõltuvalt toru läbimõõdust. On olemas standardid, mille järgimine tagab kanalisatsiooni tõhusa toimimise.

Kallutamise standardid

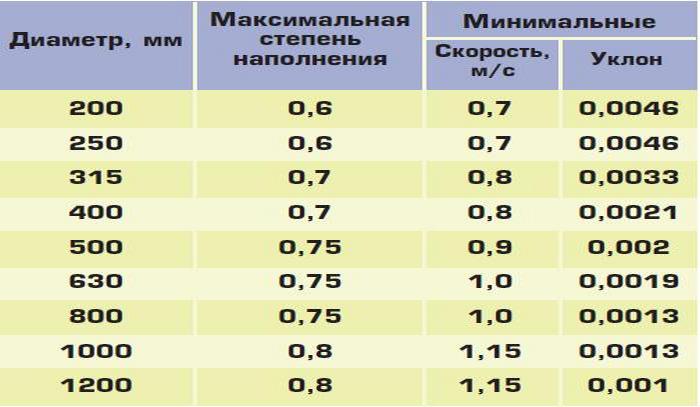

Ehitusnormid ja eeskirjad (SNiP) näevad ette äravoolusüsteemi optimaalse kaldenurga. Nende standardite järgimine tagab torujuhtme tõhusa töö ja lihtsustab selle hooldamist.

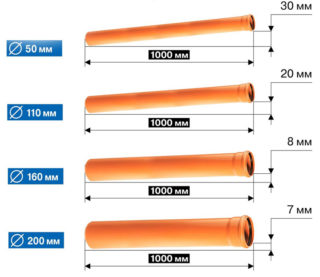

Mida väiksem on toru läbimõõt, seda suurem on kaldenurk. Nii et 50 mm läbimõõduga toru puhul peaks minimaalne kalle olema 30 mm iga pikkuse meetri kohta. Ja 200 mm läbimõõduga on see 7 mm. Tavaline kaldenurk võib olla 40% suurem, kuid märkimisväärne ületamine võib süsteemi efektiivsust halvendada. Nurga suurenedes suureneb reovee liikumise kiirus. Sel juhul liigub vedelik palju kiiremini kui tahked jäätmed, tekib "eraldusefekt", mis tähendab, et rikutakse toru isepuhastumise põhimõtet. Selle tulemusena kanal ummistub.

Normaalne voolukiirus on 1,43 m/s. Kaldestandardite järgimine tagab sellise kiiruse ja see on kanalisatsioonivõrgu toimimise võti.

Valikumeetod ja optimaalse väärtuse arvutamine

Reoveekommunikatsioonide projekteerimiseks praktiseeritakse arvutuslikku või mittearvutatud süsteemi moodustamise meetodit. Projekteerimisvõimalus nõuab teavet teisaldatava vedeliku pideva rõhu kohta, mis on asjakohane peatorustikes.

Eramu jaoks kasutatakse mittearvutuslikku projekteerimismeetodit. Siin võetakse arvesse toru läbimõõtu ja fikseeritakse vastav kaldenurk.

Iga sanitaartehniline seade on süsteemiga ühendatud soovitatud ristlõikega toruga. Eramaja jaoks on see läbimõõt vahemikus 32 kuni 110 mm. Oluline on, et jäätmevoogu väljastava torujuhtme ristlõige ei oleks väiksem kui kodumasina väljalaskeava ristlõige.Tualettruumi jaoks on see 110 mm, köögivalamu, vanni või dušikabiini jaoks - 50 mm ja pesumasina jaoks piisab isegi 32 mm.

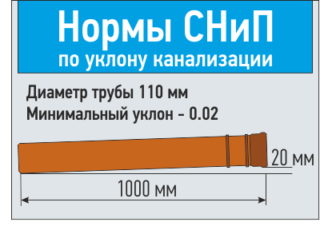

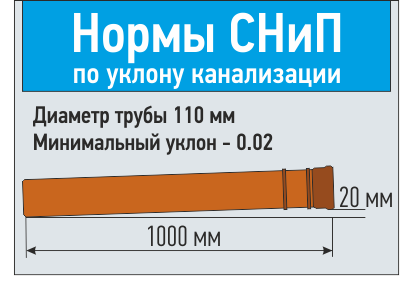

Sellest lähtuvalt on 110. torujuhtme optimaalne projekteerimiskalle 0,02 m joonmeetri kohta. 50 mm ristlõikega toru peaks olema 0,03 m kaldega (iga meetri pikkuse kohta).

Arvestus korteritele ja majadele eraldi

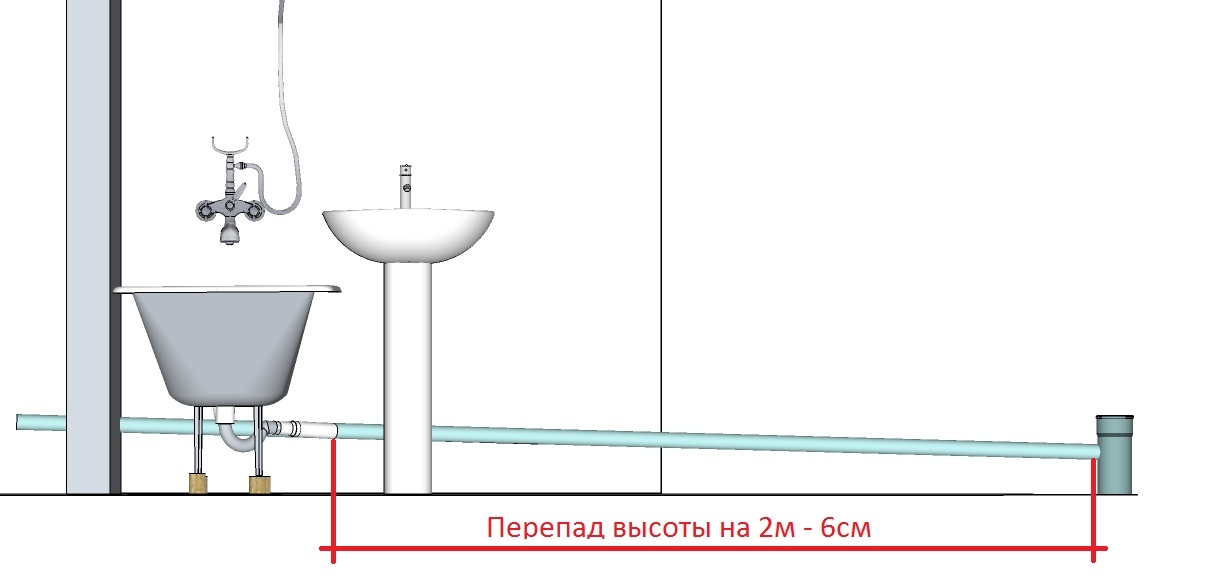

Korterites paiknevad kõik santehnika kompaktselt kortermaja peapüstiku kõrval. Selle põhjuseks on suutmatus tagada piisavat kallet ja tagada side korrektne toimimine, kui allikas on oluliselt kaugemal.

See paigutus lihtsustab oluliselt kanalisatsioonisüsteemi projekteerimist. Piisab torude minimaalse kaldenurga tagamisest. Kui lokaalse süsteemi pikkus (asub korteris) ei ületa 5 m, on kõrguste vahe maksimaalselt 15 cm.

Eramu jaoks on projekteerimisarvutus keerulisem. Siin on oluline arvestada sise- ja välistorustike paigaldamise iseärasusi.

Septiku või akumulatsioonipaaki hoone sisekanalisatsiooniga ühendava süsteemi välisosa jaoks on eraldi standardid. Toru tuleb paigaldada sügavusele, mis ületab külmumisala. Mõõdukatel laiuskraadidel on see 1 m. See sügavus hoiab ära süsteemi külmumise. Kui kommunikatsioone pole võimalik piisavalt sügavale panna, on vaja tagada torustiku küte. Selleks paigaldatakse kanalisatsiooniga paralleelselt küttekaabel, mis tagab normaalsed temperatuuritingimused.

Kanalisatsioonikompleksi sisesektor sisaldab järgmisi elemente:

• suletud hüdroventiilidega varustatud sanitaartehnilised seadmed;
• kaldega paigaldatud väljalasketorud;
• vertikaalne püstik, mis võtab vastu kõik väljalaskekanalid;
• kontrollid avariikanali puhastamise tagamiseks;
• ventilaatori ventilatsioonitoru, mis tagab gaasi eemaldamise.

Elementide ratsionaalne kombinatsioon võimaldab luua tõhusa drenaažisüsteemi, mis töötab gravitatsioonirežiimis.

Tüüpilised vead ja nende lahendamise meetodid

Kõige sagedasemaks SNiP-standardite rikkumiseks drenaažisüsteemide paigaldamisel peetakse äravoolutorude kaldenurga mittejärgimist. Samal ajal põhjustavad probleeme nii nurga vähenemine alla lubatud piiride kui ka selle indikaatori liigne tõus.

Teine eramajade tüüpiline viga on ventilatsiooniventilaatori väljalaskeava puudumine. Selle konstruktsiooni korral puudub torujuhtme piisav ventilatsioon, sifoonide ja sulgeventiilide normaalne töö on häiritud.

Probleemi kõrvaldamiseks peaksite korraldama katuse kaudu väljalaskeava, asetades toru ülemise serva 500 mm kõrgusele katusetasapinnast.

Järgmine tüüpiline probleem on septiku puhastussüsteemi ebaõige korraldus. Piisavat tootlikkust tagava mitmekambrilise süsteemi arvutamine, täiendav töötlemine ja puhastatud vee kõrvaldamine võimaldab säästa töötamise ajal.

Säilitusmahuti korraldamisel on oluline arvestada põhjavee taseme hooajalisi kõikumisi. Pinnase testimise eiramine võib põhjustada kanalisatsiooniprobleeme.

Kanalisatsiooni kommunikatsioonide hoolikas, läbimõeldud arvutamine tagab süsteemi korrektse töö ja tagab mugava kasutamise. See on eriti oluline eramaja autonoomsete kanalisatsioonisüsteemide jaoks.
