Drenaažisüsteemi projekteerimine

Hoone fassaadi ja vundamendi kvaliteetse kaitse tagamiseks õhuniiskuse eest on soovitav paigaldada drenaažisüsteem. Kõigil drenaažisüsteemi osadel on oma otstarve ja need on kokku pandud kindlas järjekorras. Kommunikatsiooni paigaldamine ilma selle ühe põhielemendita on võimatu. Materjali tüübi järgi eristatakse süsteeme metalliks (tsingitud teras ja vask) ja polümeeriks. Drenaažitoru ristlõike kuju järgi on kommunikatsioonid ümmargused ja ristküliku-/ruudukujulised. Kõik osad on valmistatud vastavalt GOST-ile (mõõtmed, tugevus).

Drenaažisüsteemi elemendid

Kogu tormi äravoolu side koosneb järgmistest osadest:

• äravoolutoru kronstein;
• vee sisselasketoru (teise nimega horisontaalne salv);
• lehter;
• äravoolutoru;
• klambrid selle kinnitamiseks;
• abielemendid drenaažisüsteemi terviklikuks paigaldamiseks: üleminekupõlved, pistikud, vihmaveerennid jne.

Iga osa nõuab paigaldustehnika järgimist.

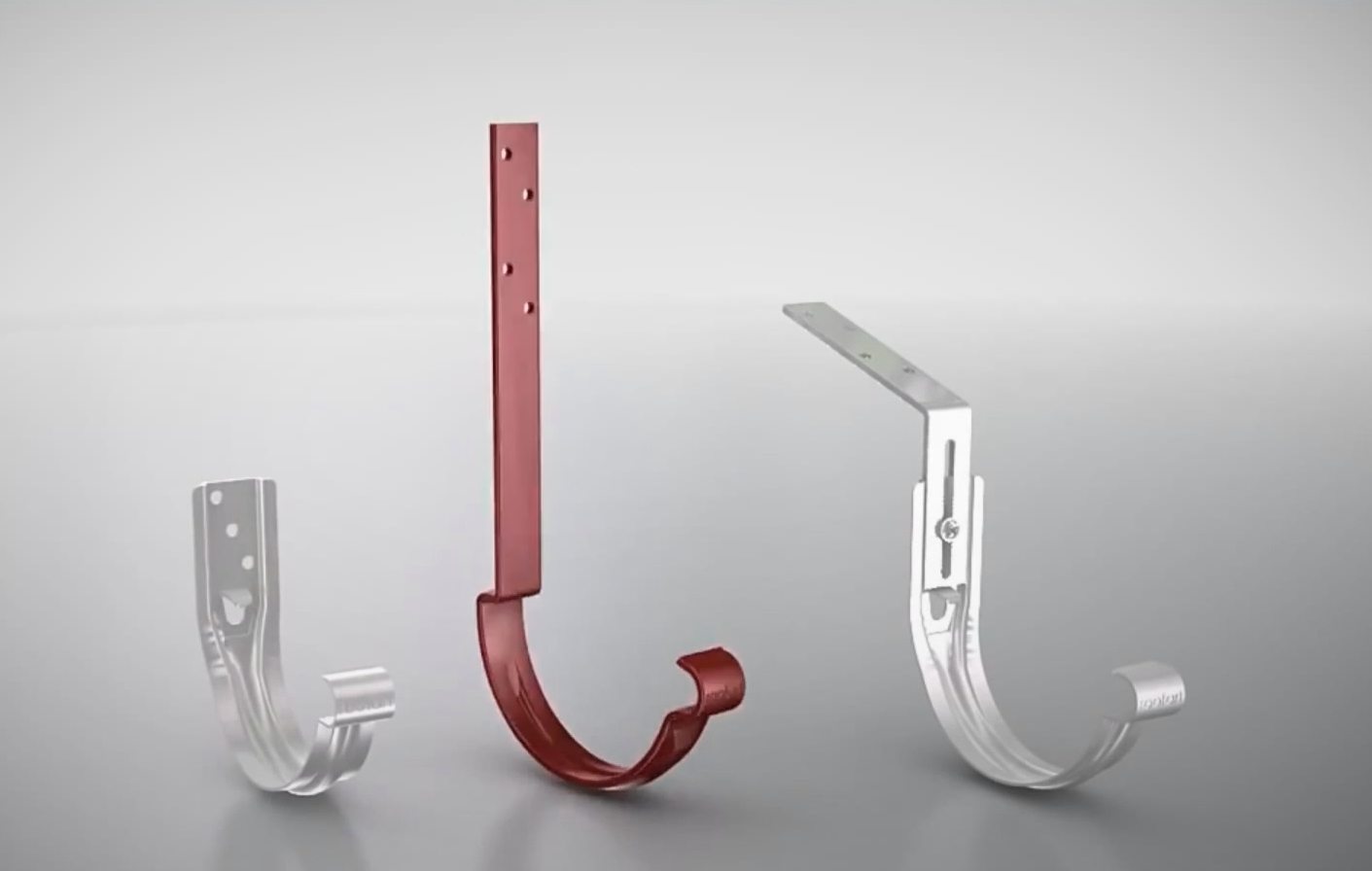

Sulgudes

Vihmaveerennide kinnitused on konksude kujul. Nende painde raadius on võrdne aluse ristlõikega. Renn sobib tihedalt kõvera konksu sisse. Tänu sellele on see kindlalt fikseeritud. Seal on pikad ja lühikesed sulud. Esimene on paigaldatud katuseraami sarikatele.Teine läheb tema esipaneelile.

Klambrid tuleb kinnitada võrdsete vahedega 50-70 cm Mida suurem on renni läbimõõt ja mida raskem on materjal, millest see on valmistatud, seda väiksem peaks olema külgnevate konksude vahe.

Oluline on jälgida sulgude kallet kavandatud lehtri suunas. Seega voolab vesi sinna gravitatsiooni mõjul. Kalle tehakse kiirusega 0,3-0,5 cm drenaažiliini 1 lineaarse meetri kohta. Lehtrile lähimad konksud kinnitatakse sellest 10-15 cm kaugusele. Nii hoiavad klambrid veekogujat kinni.

Kui maja seina pikkus ületab 10 m, võib teha kalde kas ühest otsast või keskelt äärteni.

Veevõtualused

Vihmaveerenn on omamoodi kanal, kuhu katuselt sademevesi voolab. Läbilõige on poolringikujuline, avatud. Sõltuvalt nõlva piirkonnast, kust vesi ära juhitakse, valitakse kandik selle läbilaskevõime järgi. Kui teete arvutustes vea, pritsib vesi üle väikese kanali serva. Ja suurema puhul läheb raha lihtsalt raisku.

Kandikud paigaldatakse paigaldatud sulgudesse, kuni need klõpsavad. Lisaks on need kinnitatud vihmaveerennide pistikutega. Kanalite paigaldamisel peaksite liikuma vee sisselaskelehtrist ülespoole. Seega kattub iga eelmine salv järgmisega.

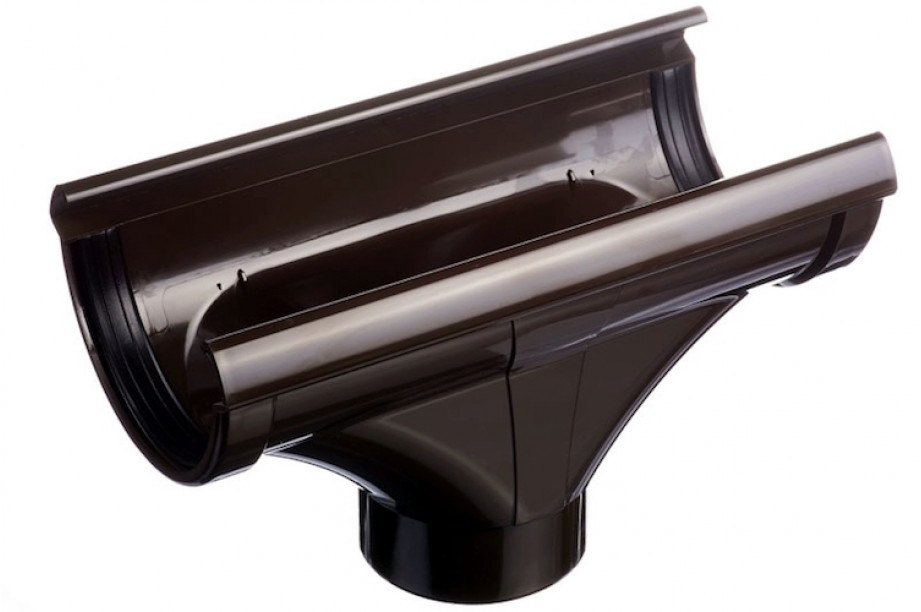

Lehter

Drenaažisüsteemi keskne element. See juhib sademevee õigesti vertikaalsesse torusse. Paigaldage lehtrid veevõtualuste joone madalaimasse punkti. Määrused ei keela selle punkti tegemist hoone nurkadesse või fassaadi keskele (kui seina pikkus on liiga pikk).

Turul on kahte tüüpi lehtreid:

• Korter. Mõeldud lamekatuste jaoks.
• Kellukellad. Sellistel elementidel on kujunduses vastuvõtuvõrk. See kaitseb toru prahi süsteemi sisenemise eest. Nii ei jää nöör ummistunud lehtede, okste, pulkade jms.

Lehter paigaldatakse alati esimesena, olles eelnevalt renni moodustanud augu. Juba sellest alates hakkavad nad ülejäänud kandikutelt veevõtutoru paigaldama.

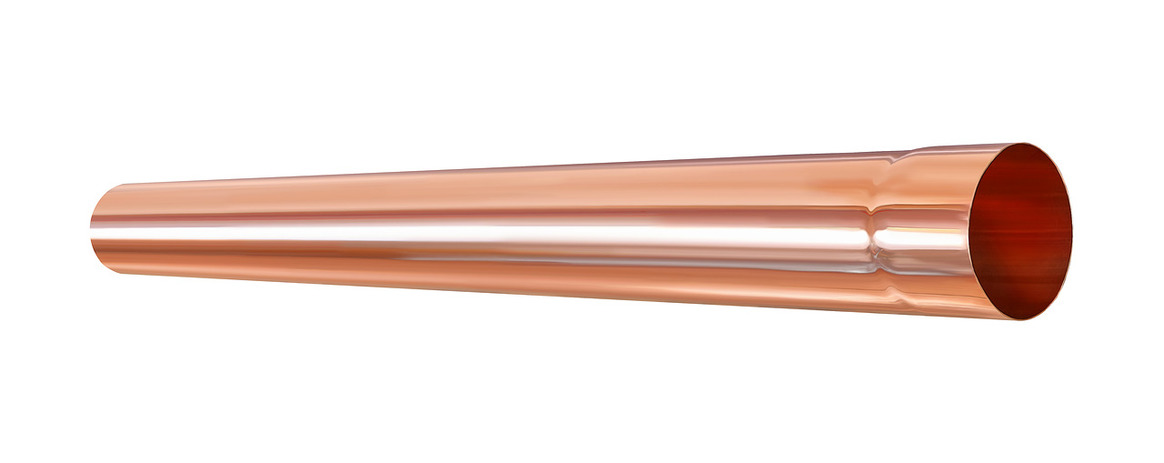

Toru

See komponent on ka üks peamisi. Toru kinnitatakse seina külge ainult vertikaalselt. Paigaldamiseks kasutatakse spetsiaalseid klambreid. Iga äravoolutoru hoidik asetatakse 70-100 cm sammuga.

Kui elemendi läbimõõt on piisavalt suur, on oluline, et torust seinani jääks vahemaa vähemalt 3 cm. See tehniline tühimik takistab hoone äravoolu kokkupuudet, kui see vibreerib vee alla transportimisel. Kui seda soovitust ei järgita, põrkab toru perioodiliselt vastu seina, mis kahjustab krohvi terviklikkust ja jätab fassaadi kondensaadi.

Äravoolutoru lõpp-punkt on äravool. See asetatakse maapinnast umbes 25-30 cm kaugusele. Kui seda vahemaad vähendada, võib süsteemi talvel tekkida jää. Drenaaž on soovitatav juhtida otse drenaažikraavi.

Muud abielemendid

Järgmised üksikasjad aitavad luua täielikku kommunikatsioonikomplekti:

• Põlv. Mõeldud hoone arhitektuursetest elementidest möödalaskmiseks äravoolutoru paigaldamisel. Küünarnukk on tuubaga sama ristlõikega. Elemendi paindenurk on 135 kraadi.
• Toru pistik. Seda kasutatakse juhul, kui on vaja süsteemi vertikaalset osa pikendada. Seda kasutatakse ka põlvede paigaldamisel.
• Klamber. Spetsiaalne kinnituselement äravoolutoru seina külge kinnitamiseks.Kinnitatakse otse fassaadi külge. Struktuurselt on see tihvtiga rõngas. Klamber ei lase torul vertikaalselt kõrvale kalduda.
• Vihmaveerenni kork. Paigaldatud horisontaalse veevõtuava lõpp-punktidesse, et vältida vee pritsimist üle serva. Seal on universaalsed pistikud, vasakukäelised ja paremakäelised. Elemendid on ümmarguste ja ristkülikukujuliste osadena. Oluline on valida täpselt see, mis sobib täielikult ostetud kandikutega.
• Tee. Struktuuriliselt on see mitme haruga äravoolutoru väike osa. Tee kasutatakse juhul, kui on vaja vertikaalset toru eraldada.
• Kaitsevõre. Abielement, mis kaitseb süsteemi ummistuste eest. Võred paigaldatakse nii kandikutele kui ka lehtrile. Selle tulemusena ei ummista lehed, oksad, veeris ja muu praht kanaleid.

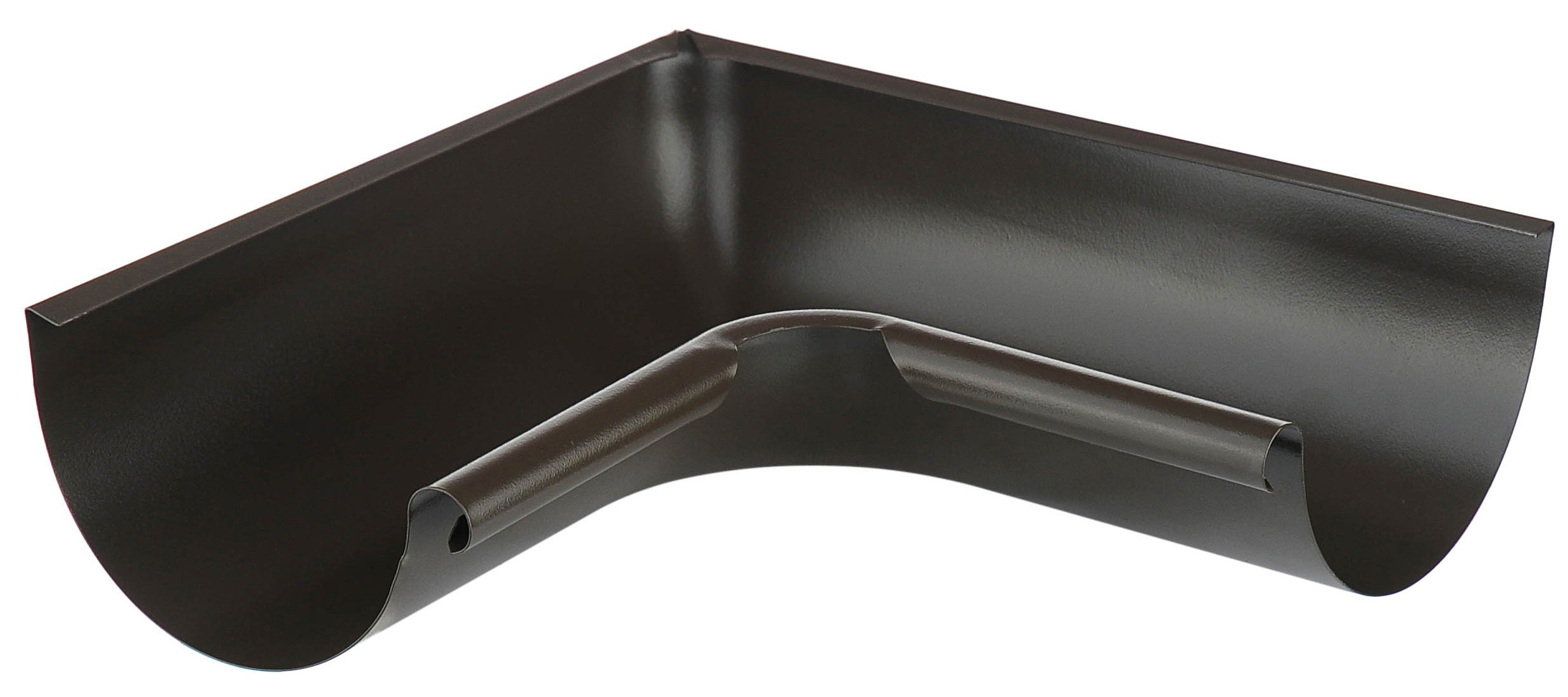

• Reguleeritav nurk. Mõeldud horisontaalse sidesektsiooni lõpetamiseks juhul, kui katuse pöördenurk ei ole 90 kraadi. Reguleeritavat nurka saab kasutada mis tahes laheakna konfiguratsiooni jaoks.

Kõik täiendavad osad täieliku äravoolusüsteemi jaoks müüakse eraldi.

Drenaažisüsteemi elementide hinnad

Moskva piirkonnas on süsteemielementidele kehtestatud järgmised hinnad:

Venemaal toodetud vasest äravoolusüsteem “Aquasystem” on suurusjärgus kallim.Näiteks üks salv maksab 6615 rubla / tk; lehter – 1175 RUB; äravoolutoru (suurus 1 m) – 2295 RUB; vihmaveerennide pistik - alates 730 hõõruda.

Mis tahes materjalist valmistatud usaldusväärselt ja õigesti kokku pandud drenaažisüsteem töötab kaua ja tõhusalt.
