Drenaaži- ja sademekanalisatsioonisüsteemide paigaldamise etapid

Piirkonna vettimise, selle vettimise, elamu vundamendi ja muude hoonete üleujutamise vastu on projekteeritud sademekanalisatsioon ja drenaažisüsteem. Nende äravoolusüsteemide tõhusus sõltub nende komponentide õigest valikust ja paigaldustehnoloogia järgimisest.

Drenaaži ja sademekanalisatsiooni otstarve

Igal seda tüüpi drenaažisüsteemil on konkreetne funktsioon:

• Drenaažikanalisatsioon (drenaaž) on süsteem, mis on ette nähtud maapinna lähedale tõusva põhjavee, suurvee ja mullakihi kaudu imbuvate sademete ärajuhtimiseks.
• Tormi äravool (tormide äravool) on süsteem kandikute ja torude kaudu kogutud atmosfäärisademete ärajuhtimiseks maapinnalt.

Nõuetekohase paigalduse korral kaitseb nende süsteemide ühine toimimine piirkonda maksimaalselt üleujutuste eest, kui lumi sulab kevadel, vihmade eest suvel-sügisel ja talvisel sulamisel. Drenaaži- ja sademeveetorude rajamine toimub maja ehitamisel pärast seinte ja katuse püstitamist.

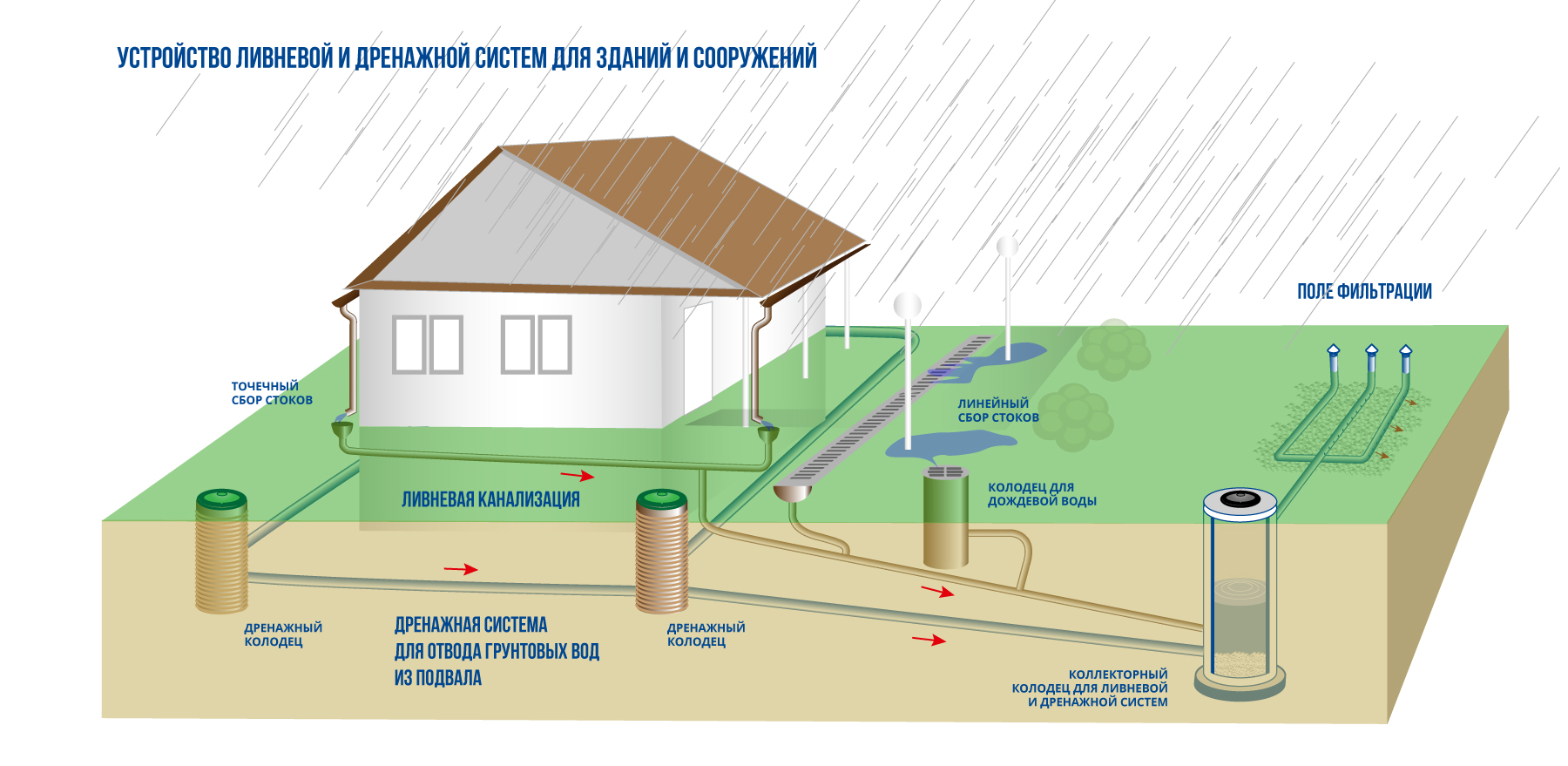

Disain ja tööpõhimõte

Sõltuvalt asukohast ja konstruktsiooniomadustest võib drenaaž ja tormi äravool olla avatud või suletud.

Avatud drenaažisüsteem

Drenaažisüsteem koosneb järgmistest osadest:

• trapetsikujulise põikiprofiiliga, sügavusega kuni 1,5 m ja valgala veehoidla poole kaldega valgala kuivenduskraavide võrgud;
• avatud kuivendusreservuaar - tiik, väike järv, süvend - asub platsi madalaimas kohas ja kogub vett kuivenduskraavidest.

Vaatamata odavusele kasutatakse seda tüüpi drenaaži väga harva. Seda seletatakse asjaoluga, et suure hulga kraavide korral väheneb muru rajamiseks ja puude istutamiseks sobiv maa-ala märkimisväärselt. Avatud drenaaživõrku kasutatakse kõige sagedamini üleujutatud alade kuivendamiseks enne nende põhiliste kaevetööde alustamist (vundamendi kaeviku kaevamise kavandamine).

Suletud drenaažisüsteem

Kaasaegne suletud tüüpi drenaaž asub 0,8-0,9 kuni 1,5-2,0 m sügavusel Selle põhikomponendid on:

• polümeeri äravooluga perforeeritud gofreeritud torud läbimõõduga 110 mm, mis on mähitud geotekstiilidesse ja asetatud kruusakihti;
• vahepealsed (pöörlevad) kontrollkaevud läbimõõduga 315 mm;
• drenaažihaardekaev.

Suletud drenaaži tööpõhimõte seisneb pinnasevee filtreerimises läbi kruusa ja geotekstiili kihi, kogumise drenaažitorudesse ning seejärel raskusjõu toimel drenaažikaevu transportimiseks.

Avatud tormi äravoolusüsteem (lineaarne)

Pinnapealne tormi äravoolusüsteem koosneb järgmistest elementidest:

• polümeerbetoon või restidega polümeeralused, mis koguvad betoonpindadelt vett;
• vihmapüüdurid, mis asuvad vihmaveerennide all ja on maa-aluste torudega ühendatud kandikutega;
• liivapüüdjad - spetsiaalsete konteineritega kandikud, mis asuvad suurte prahi ja liiva kogumiseks mõeldud lineaarsete pinnaelementide lõpus;
• maa-aluse kanalisatsiooni PVC torud, mis ühendavad plaate kollektorikaevuga;
• kollektori drenaažikaev.

Tormi äravool võimaldab koguda ja ära juhtida vett mitte ainult drenaažisüsteemist, vaid ka pimeala ja aiateede betoonpindadest.

Suletud tormi äravoolusüsteem (punktikogumine)

Võrreldes avatud vihmaveetoruga ei sisalda suletud süsteem restidega plaate. Vee kogumine ja ärajuhtimine selles toimub tänu äravoolutorude alla paigaldatud vihmapüüduritele ja kollektortormikaevu voolavatele maa-aluste torudele.

Tormi- ja drenaažikanalisatsiooni kombinatsioonid

Sademete ja põhjavee tõhusaks ärajuhtimiseks peavad kaks kanalisatsioonisüsteemi toimima eraldi. Drenaaži ei tohi juhtida atmosfääri sademeid. Aktiivse lumesulamise ja suviste sademete perioodidel ei suuda drenaažitoru läbida suurt hulka vihma- ja mullavett ning lakkab töötamast. Ainus element, mis suudab ühendada sademevee ja drenaaži, on ühine suure võimsusega drenaažikaev.

Samuti võib nende äravoolusüsteemide ainulaadseks kombinatsiooniks pidada torude paigutamist ühte ühisesse kaevikusse.

Paigaldamise etapid

Kõige mugavam ja ökonoomsem tehnoloogia tormi- ja drenaažikanalisatsiooni paigaldamiseks ühte kaevikusse koosneb järgmistest sammudest:

1. 60-70 cm sügavuse, 40-50 cm laiuse kaeviku kaevamine maja vundamendi või pimeala perimeetri ümber ja kogumiskaevu paigaldamise kohta;
2. 1,5-2,0 m sügavuse kaevu jaoks augu kaevamine;
3. kaevu paigaldamine 2-3 raudbetoonrõngast;
4. 5-10 cm paksuse liivapadja paigaldamine kaeviku põhja;
5. geotekstiilkanga paigaldamine kaeviku põhja;
6. geotekstiili tagasitäitmine 10 cm paksuse killustikukihiga (fraktsioon 20-40 mm);
7. vihmapüüdjate paigaldamine äravoolutorude alla;
8. tormi- ja drenaažikanalisatsioonitorude paigaldamine 3 cm/m kaldega kaevikusse;
9. ühendus vihmapüüdjate tee- ja toruosade abil sademevee äravoolu peamise äravoolutrassiga;
10. pöörlevate kontrollkaevude paigaldamine koos neisse sisenevate torude kohustusliku purunemisega;
11. torude tagasitäitmine teise 10-15 cm paksuse killustikukihiga;
12. kraavi tagasitäitmine mitme kihi liivaga ilma tihendamiseta.

Viimases etapis juhitakse vastava läbimõõduga aukudega sademevee- ja drenaažitorud platsi madalaimas kohas asuvasse kollektorkaevu.
