Pinnasesse maetud või selle pinnale paigaldatud raudbetoonplaat jaotab hoone tekitatud koormuse suurele pinnale. Tänu sellele ei deformeeru ehitised isegi liikuval pinnasel. Selleks, et vundament oleks töökindel ja ei peaks lisaressursse raiskama, on oluline vundamendi plaat õigesti arvutada.
Vundamendiplaadi eelised
Madalate hoonete ehitamisel on plaadivalikul eelised lint- ja vaiakonstruktsioonide ees. Tööde teostamisel peate kulutama raha betoonile ja armatuurile, kuid võite säästa mitmete muude kuluartiklite arvelt. Näiteks kuna plaadi pind toimib alumise korruse aluspõrandana, ei ole vaja lage paigaldada. Paneelide ettevalmistamine raketise jaoks nõuab siin oluliselt vähem plaate kui lintvundamendi korrastamisel.

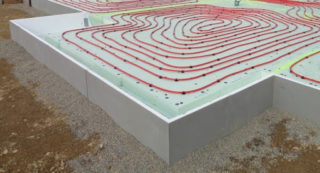

Selline vundament sobib hästi vesiküttega põranda paigutamiseks - sel juhul paigaldatakse süsteem plaadi sisse (selle asemel, et valmistada ette spetsiaalne tasanduskiht).
Paigaldustööde tehniliste üksuste hulgas vajate betoonisegisti. Ehituse ajal ei pea kulutama raha ekskavaatoritele ja tõstemasinatele.
Disaini eelised
Lisaks ökonoomsusele on seda tüüpi aluse suureks plussiks plaadi suur pindala. Tänu sellele väheneb surve igale pinnase ruutsentimeetrile, mis hoiab ära deformatsiooniprotsessid ja ebaühtlase settimise. Muud eelised hõlmavad järgmist:
- Võimalus paigaldada erinevat tüüpi pinnastele, sealhulgas neile, mida iseloomustab suurenenud liikuvus või kõrge veetõus. Kui peate maja ehitama "ebamugavale" pinnasele, on plaadid suurepärane võimalus. Kuid kallakul on seda tüüpi usaldusväärset vundamenti raske teha, siin on parem valida vaiad.
- Suurepärane isolatsioonivõime. Kui vundament on tehtud vastavalt tehnoloogiale, saavutatakse hea kaitse soojuskadude eest. Samuti ei lase see niiskust läbi.
- Vastupidavus: tugev plaat võib kesta kauem kui sajand ilma riknemismärkideta.
- Jäik disain tänu tugevdatud raamile, suurtele mõõtmetele ja konstruktsioonile, mis ei sisalda õmbluselemente. Seetõttu sobib see tellistest, poorbetoonist ja muudest materjalidest ehitistele, mis reageerivad negatiivselt isegi minimaalsetele liikumistele.
Kui pinnas on väga tugevate kõverustega, sobib aluspinnaks tugeva või väikese sügavusega plaat. Selle all peaks olema padi.Materjal valitakse nii, et see tasandab pinnase nihkumist.
Struktuursed omadused
Selline vundament ei allu kohalikule painutamisele ja on võimeline koos pinnasega liikuma ilma konstruktsiooni häirimata. Tänu sellele tasandab hästi hoone raskusest tulenevad ebaproportsionaalsed mõjud, mis võivad kandekonstruktsioonid kasutuskõlbmatuks muuta. Soojustatud plaadi kasutamisel jääb ära ka ebaühtlane külmumine maja all.
Vundament võib olla tahke või komposiit. Esimesel juhul, kui monoliitne plaat valatakse otse saidile, on alus usaldusväärsem ja tööd on lihtsam teostada. Teine võimalus eeldab, et vundament koosneb mitmest tööstusliku tootmise elemendist, mis on ehitusplatsil ühendatud. Rakendamine eeldab spetsiaalsete masinate tellimist kildude kohaletoimetamiseks ja korrektseks paigaldamiseks ning pingutuslahenduse valmistamist. Seda meetodit rakendatakse kiiremini, kuna puudub vajadus raketise, tugevduse ja valatud betooni pikaajalise kokkupuute puudumise tõttu selle kuivatamiseks.
Enne ehitustöödega alustamist on vaja uurida pinnase koostist ja pinnase topograafiat. Kui on märgatavaid kaldeid ja muid kõrguse erinevusi, on parem eelistada vaia vundamenti. Ideaalis peaks plaadi paigaldamiseks pind olema võimalikult tasane.
Kui pinnas on piisavalt “probleemivaba” (pole vaja mahupatja ja isoleerivaid konstruktsioone), siis eemaldatakse vaid kiht viljakat pinnast.Vastasel juhul eemaldatakse pinnas vajalikus mahus ja luuakse asenduspadi. Materjaliks on tavaliselt killustik, mis on segatud liivaga. See kompositsioon tuleb hästi toime drenaažiga, ei kaldu kuhjuma ja on kergelt kokku surutud. Iga 10 cm pulbrit tuleb vibreeriva platvormi abil tihendada.
Liivapatja tuleb kasta. Kasutatav fraktsioon ei tohiks olla liiga peen, vastasel juhul on ebapiisava kokkutõmbumiskindluse tõttu võimalik hoone ootamatu kokkutõmbumine. Tavaliselt valatakse liiva kiht 0,2-0,3 m.
Vundamendi plaadi paksuse arvutamine
Betoonplaadi arvutamisel on peamiseks raskuseks painde tekitavate koormuste ja kõige tõenäolisemate rullimissuundade detailne modelleerimine. Selliste andmete põhjal on võimalik kõige täpsemalt hinnata konstruktsiooni mõõtmeid ja öelda, kas seda on vaja tugevdada. Kõrgeima kvaliteediga arvutused saadakse nende ülesannete jaoks kohandatud tarkvarasüsteemide abil. Nende saamiseks peate tellima spetsialiseeritud ettevõttelt plaatvundamendi arvutuse.
Praktikas võib eraehituses seda tähelepanuta jätta, keskendudes ligikaudsetele väärtustele. Suurimaks ohuks on olukord plaadi ebapiisava paksusega: sel juhul on paindemoment nii suur, et vundament võib praguneda. Liiga suured mõõtmed põhjustavad ressursside raiskamist.
Sageli selgub, et antud hoone puhul on võimalikud erinevad vundamendi mõõtmete väärtused, kui tugevdusparameetreid paindlikult varieerida. Näiteks ühekorruselise maja paksusega 0,2 m on vaja täiendavalt tugevdada kõige suuremat koormust kandvaid alasid ja 0,3 m kõrgusel kulub palju betooni.Teisel juhul ei saa armatuurvarraste pealt kokku hoida, kuid plaati saab muuta veidi õhemaks, ilma et see kahjustaks konstruktsiooni töökindlust. Näitaja 0,25 m ja varraste ühtlane tihedus ei mõjuta jõudlust ja ressursse ei raisata.
Toimingute jada aluse koormuse arvutamisel
Plaatvundamendi ehitamiseks on vajalik paksuse ja armatuuri arvutamine. Sel juhul võetakse arvesse hoone tekitatud koormust ja kohaliku pinnase omadusi.
Betoonplaadi mõõtmete määramine
Plaadi paksuse määrab hoone mass, sest sellest sõltub vundamendi koormus. Üldiselt on ühekorruselise maamaja optimaalne näitaja 0,25-0,3 m Garaaži, vanni ja sarnaste kerghoonete jaoks piisab 0,15-0,2 m. Kui maja on kahekorruseline, on vaja paksemat vundamenti. kuid indikaator ei tohiks ületada 0,5 m, vastasel juhul kaob plaadi liikuvus.
Arvesse võetakse ka paindekoormust. Oma maksimaalse väärtuse omandab see hoone keskosas. Kui hoone on pikk ja sellel on vähe kandvaid seinu, siis alus paindub. Pragude tekkimise vältimiseks peate vundamendi paksemaks muutma. See kehtib kõigi kandvate seinte tugeva eraldamise juhtumite kohta.
Arvutus pinnase kandevõime määramisel
Pärast paksuse määramist arvutatakse maja vundamendiplaat, võttes arvesse pinnase kandevõimet. Seda tehakse selleks, et hinnata pinnase seisundit ja teha kindlaks, kas see talub põrandaseinte ja muude konstruktsioonide kogumassi.Suurenenud surve maapinnale põhjustab vundamendi tugevat vajumist koos aluskihtide nihkumisega, mis võib põhjustada hoone hävimise. Sellepärast on oluline põhiparameetrid õigesti arvutada.
Aluspinna usaldusväärsuse hindamiseks kasutatakse järgmist avaldist:
S>F*K1/R*K2, Kus:
- S – vaatlusalune pindala (ruutsentimeetrites);
- F – töökoormuste ja põrandakomponentide kaal (kg);
- R – projekteeritud pinnasekindlus (kg/cm²);
- K1 – usaldusväärsuse koefitsient;
- K2 – ehitustingimusi kirjeldav koefitsient.
Kui väljend osutub õigeks, on hoone töö selliste koormustega ohutu. Kui seda ei tehta, peate plaadi pindala suurendama.
Usaldusväärsuse indikaatori jaoks võetakse tavaliselt väärtus 1,2 (savi- ja peenliivmuldadel töötamisel). Kui ehitate mitte maja, vaid majanduse eesmärgil kerghoonet ja pinnases on palju mulda, võib seda arvu suurendada 1,4-ni. Kui tööd tehakse plastilisel savipinnal, on parameeter võrdne ühega.
Tingimusi kirjeldav näitaja iseloomustab mulla koostist. Selle väärtust saab näha tabelist. Suurimad arvud on veega küllastunud savistel muldadel, väikseimad aleuriival.
Betoonilahuse vajaliku mahu määramine
Monoliitse vundamendi plaadi arvutamisel peate arvutama, kui palju betooni on valamiseks vaja. Aluse maht (cm³) määratakse lihtsalt paksuse, pikkuse ja laiuse väärtuste korrutamisega (kõik näitajad on võetud sentimeetrites). Kui vundament pole rööptahukas, vaid keerukas konfiguratsioon, jaguneb see vaimselt lihtsateks elementideks. Pärast igaühe mahu arvutamist liidetakse väärtused.Jäikuste kasutamisel tehakse nende kohta eraldi arvutused ja tulemus liidetakse kogusummaga.
Vajaliku armatuuri koguse arvutamine
Plaadi armatuuri arvutamisel võetakse arvesse hoone projektmõõtmeid ja karkassi tihedust. Tavaliselt on võrgu samm umbes 0,2 m Nende arvude põhjal arvutatakse armatuuri kogus ja selle kaal. Metallraam moodustab reeglina 0,05-0,1 vundamendi kogumassist.
Plaadi aluse konstruktsioon tagab koormuse ühtluse ja selle vähendamise pinnaühiku kohta. Vundamendi projekteerimisel on oluline teha arvutused õigesti.
