Elektrijuhtmete ohutus on iga korteri või maja jaoks kohustuslik. Maandus tagab elektriliste kodumasinate ohutu töö. Samuti võib see päästa inimest elektrilöögist faasijuhtme rikke, isolatsioonikihi katkemise või metallosadele potentsiaali kogunemisel. Enne maandatud pistikupesa tegemist korteris või maamajas peate mõistma korteri toiteahela funktsioone.
Miks on maandust vaja ja selle tüübid?
Maandus on viis tagada inimeste ja kodumasinate ohutus. Elektroonikaseadmete rikke korral koguneb korpusele laeng. Kui inimene puudutab pingestatud metalli, tekib elektrilöök. Maandust kasutatakse tagamaks, et korpusest lähtuv vool ja potentsiaal läheksid maasse ega kahjustaks inimesi.
Elektrivõrk peab tingimata koosnema faasist ja nullist. Lisaks saab ühendada kaitsejuhi - maanduse. Maandusjuhtme ühendamiseks on erinevaid skeeme - see võib puududa, olla ühendatud nulljuhtmega või eraldatud eraldi juhiks.
Enne maandusskeemi valimist peate välja selgitama, millist skeemi majas kasutatakse. See paigaldatakse hoone ehitamise ja elektrijuhtmete paigaldamise etapis. Kokku on 6 skeemi, kõige levinumad on:
- TN-C. Elekter on varustatud neljajuhtmelise süsteemiga. Faasijuhtmest ulatub välja 3 juhet, neljas juhe on nii null kui ka maandus ning on tähistatud PEN (PE - maandus, N - null). Selline ühendus on inimelule ohtlik. Maanduse rikke korral lakkavad elektriseadmed töötamast ja seade läheb pingesse. Metallosadele koguneb potentsiaal, mis võib inimese kogemata puudutamisel lõppeda surmaga. Kaitseseadmete, näiteks RCD-de paigaldamine ei aita. Sellistest skeemidest peate liikuma TN-C-S, TN-S.
- TN-C-S. Sarnaselt eelmisele diagrammile antakse siin toide nelja juhtmega süsteemi kaudu. PEN-ahela teatud osas katkeb juhe maanduseks ja nulliks. Hargnemiskohas on paigaldatud eraldi maandusahel. Täiendava kaitse tagamiseks peab vooluringis olema RCD, kuna enne purunemist kujutab juht potentsiaalset ohtu.
- TT. Seda skeemi kasutatakse kodumaistes võrkudes. See on ka neljajuhtmeline, milles on 3 faasi ja üks null. Maandus puudub, aga saab ühendada. Skeem kohandatakse iga ruumi jaoks eraldi.
Pärast vooluringi valimist võite alustada pistikupesa paigaldamist
Maandatud pistikupesa ühendamine
Pistikupesa oma kätega nullimiseks peate järgima algoritmi:
- faasi ja nulli lahtiühendamine;
- toiteallika väljalülitamine;
- pistikupesa kontaktide kinnitamine faasi ja nulli külge;
- maandusjuhtme ühendamine pistikupessa;
- elektrikontakti kaitsekorpuse paigaldamine.
Enne pistikupesa maandamist saate määrata faasi ja nulli indikaatorkruvikeeraja või testeri abil. Elektrijuhtmestiku faas ja null tuleb ühendada pistikupesa vastavate klemmidega. Maandusjuhe on ühendatud klemmiga, mis asub faasi- ja nullkontaktide vahel.
Kui maandusjuhet pole, ei saa maandada. See toob kaasa asjaolu, et nulli kaotamisel tekib lühis, mis võib põhjustada tulekahju või masina pistikud välja lüüa.
Maandus majas
- ilma maandusahelata;
- maandusahelaga.
Ahela puudumisel toimivad terastoru või puitpostil olevad metallosad maanduskonstruktsioonina. Sarnast meetodit kasutades peavad olema täidetud kaks tingimust - minimaalne sügavus peab olema 1 meeter ja voolu levik ei tohi olla suurem kui 4 oomi 220 V juures.
Maandusahela ahelal on jaotussiin, millest algab kogu süsteem. Kõik vooluringi metallosad peavad olema üksteisega kindlalt ühendatud. Seda tehakse komponentide keevitamise teel.
Kontuuri loomisel tehakse kõige sagedamini järgmisi vigu:
- Osade ebausaldusväärsed ühendused. Kehv kontakt põhjustab oksüdatsiooni ja rooste moodustumist, mis võib põhjustada vooluringi rikke. Oluline on luua kvaliteetne ühendus.
- Vale metalli valimine. Metallist liitmikud ei sobi ühendamiseks - neis on voolude ühtlane jaotus häiritud.
Kontuuri ei saa maalida. Värv ei kaitse seda korrosiooni eest, vaid lisab ainult vastupidavust, mis vähendab maandusefekti.
Kaitse maanduse puudumisel
Kui tõusutoru juhtmestikul on maandusklemm, suunatakse maandus sellele. See on kõige lihtsam viis. Vastasel juhul peate valima mõne muu meetodi.
Kuidas maandada pistikupesa, kui maandusjuhet pole:
- RCD kasutamine. Seda meetodit kasutatakse juhul, kui juhtmestikul pole maandusklemmi. RCD paigaldatakse liinidele, mille kaudu on ühendatud võimsad metallkorpusega kodumasinad (nõudepesumasinad või pesumasinad, veesoojendid). Tuleb arvestada, et RCD ei paku täielikku kaitset. See on ainult ajutine meetod, kuni maandusahel on paigaldatud.

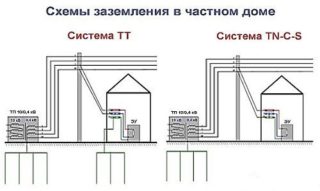

Maanduskontuuride skeemid - Oma vooluringi paigaldamine. Maanduskontuuri loomine toimub mitmes etapis. Esiteks valitakse maanduselektroodi paigaldamise koht. Ärge asetage seda kivisesse pinnasesse, kohta, kus prügi välja visatakse või ehitusmaterjale maha laaditakse. Järgmisena valitakse vooluahel ja materjalid - maanduselektroodi saab paigaldada vertikaalselt või horisontaalselt, valmistatud vasest või terasest, valitakse tüüp ja mõõtmed. Maanduselektrood paigaldatakse kaevikusse. Selle sügavus horisontaalsel paigaldusel on 20 kuni 50 cm, vertikaalsel paigaldusel – 100 cm. Kokkupandud vooluahel ühendatakse ühise ahelaga ja mõõdetakse maandustakistus. Viimane samm on kõigi metallkonstruktsioonide ühendamine.
Maandus tuleb teha õigesti. On ohtlikke viise, mis võivad viia parandamatu olukorrani:
- Maanduskaabli ühendamine nulliga. Kui nulljuhe puruneb, võib tekkida tulekahju.
- Maaühendus torustiku või küttesüsteemiga. Kui isolatsioonikiht on kahjustatud, saavad kõik elemendid pingestatud.Nende puudutamine toob kaasa negatiivseid tagajärgi tervisele ja elule.
- Ühendus lähima kõrgepingeliini liitmikega. Liini potentsiaal võib kanduda liitmikele, mis häirib isolaatori kaitseomadusi, põhjustades ülepinget või muid ohtlikke tagajärgi.
Sellised meetodid on PUE ja SNiP reeglitega rangelt keelatud. Nende meetodite kasutamisel on ohus mitte ainult korteri omanik, vaid ka tema naabrid. Mitte mingil juhul ei tohi end sel viisil maandada.
