Mis vahe on juhtmel ja kaablil - vastavalt PUE-le

Sageli seisavad tarbijad, kes ei ole saanud eriteadmisi elektrotehnika vallas, silmitsi elektrivõrgu paigaldamise või seadmete remondiga. Kodumajapidamises kasutatavad juhtmed on väliste omaduste ja märgistuste poolest sarnased, mistõttu pole kasutajatel lihtne kindlaks teha, kuidas kaabel erineb traadist või juhtmest vastavalt standardile GOST 22483-2012 ja tootjate spetsifikatsioonidele. Peaksite mõistma terminoloogiat ja hankima usaldusväärset teavet.

Erinevus kaabli ja juhtme vahel

Kaabel on plastikust või kummist liin, mille sees on mitu isoleeritud juhti. Paigaldamise ja kasutamise hõlbustamiseks ning välismõjude eest kaitsmiseks on juhtmed ühendatud ühtseks süsteemiks. Spetsiaalset kaablit saab hõlpsasti tuvastada soomustatud korpuse olemasolul, mis hoiab ära mehaanilise tegevuse põhjustatud kahjustused.

Traat on keerutatud või ühesooneline kandur, mis on varustatud kerge torukujulise isolatsiooniga või mida esindab õõnes metallvarras, mille südamiku ristlõige on 1,5 mm.

Kaablite ja juhtmete erinevus seisneb südamike arvus, isolatsiooni tüübis, märgistuses ja otstarbes.Voolu juhtivate juhtide topeltisolatsiooni tõttu läbib kaabel juhtme suhtes suuri voolusid ja pingeid. Vahe on sadu kilovolte kaabli kasuks.

Välimine kest

Vastavalt standardile GOST 15845-80 on traat üks juht, kaabel on kaks või enam isoleeritud südamikku, mis on kombineeritud täiendava isolatsiooniga. Kui kahel või enamal metallvardal pole kaitsekest, klassifitseeritakse see traadiks.

Tähenduste selgitus

Kaablite ja juhtmete märgistused erinevad tähtede ja numbrite poolest.

Juhtmete nimed sisaldavad järgmisi tähendusi:

• täht "A" ees näitab, et tegemist on alumiiniumtraadiga;
• "P" - vasktraat;
• “PP” – 2 või 3 lamedat vaskjuhet;
• järgmised väärtused: “P” – polüetüleenist isolatsioon, “P” – kumm, “B” – vinüül, “L” – puuvillane palmik;
• "N" - täiendav kaitse mittesüttiva nairiidiga, "B" - vinüül;
• "G" - täht muudab märgistuse tänu painduvale voolu juhtivale südamikule;
• "TO" - mädanemisvastane kate.

Koodis olevad numbrid näitavad traadi ristlõiget.

Kaablite märgistamisel kehtestab GOST järgmise protseduuri:

• Põhitüüp. “A” – alumiinium, tähe puudumine – vask.
• Eesmärk. “K” – kontroll, “KG” – suurema paindlikkusega.
• Kaitse. “P” – polüetüleen, “V” – vinüül, “R” – kumm, “NG” – mittesüttiv ja “F” – fluoroloonkest.
• Armor või väliskate. “A” – alumiinium, “C” – plii, “P” – polümeer, “B” – vinüül, “P” – kumm, “O” – kõikide faaside kate, “Pv” – vulkaniseeritud plastik.
• Kaitse. “B” – korrosioonivastane soomus, “Bn” – mittesüttiv soomus, “2g” – topelt PVC teip, “Shv” – vinüülvoolik, “Shp” – polümeervoolik, “Shps” – isekustuv polümeervoolik.

Kasutusala

Usaldusväärne kaitse mehaanilise ja agressiivse toime eest, pikem kasutusiga, nimipinge on kaabli peamised omadused, mida tuleks eritingimustes paigaldamisel traadist eristada. Võimsad isoleeritud süsteemid sobivad elektrivõrkude paigaldamiseks vee alla, maa alla, kaevandustesse, kõrge tuleohtlikkuse ja korrosiooniga piirkondadesse.

Vastavalt PUE-le (elektripaigaldusreeglid) on kaabel jagatud 5 kategooriasse:

• Võimsad on ette nähtud elektri edastamiseks, need paigaldatakse statsionaarselt või mobiilsete tarbijate ühendamisel.
• Paigaldusjuhte kasutatakse seadmete paigaldamisel seadmete vahele. Nad tulevad hästi toime kõrgendatud temperatuuride ja 500 V pingega.
• Sideseadmeid leidub häire- ja juhtmega sidesüsteemides.

• Juhtliinid on hästi tõestatud juhtimis- ja valgustusahelate ühendamiseks 600 V elektriseadmetes.
• RF ja optilised kandjad edastavad energiat ja signaale kindlaksmääratud raadiosagedustel või optilistel lainepikkustel.

Vastavalt kasutusalale liigitatakse juhtmed paigaldus-, toite- ja paigaldusrühmadesse. Esimesi kasutatakse painduvate või fikseeritud juhtmestike jaoks jaotuskilpides, raadio- ja elektroonikaseadmete tootmises. Toitevõimalused on osa elektrivõrkudest. Paigaldusjuhtmed on kasutatavad paigaldiste ja jõuülekandesüsteemide ühendamisel hoonetes ja väljaspool.

• Statsionaarseks paigaldamiseks kinnistesse ruumidesse sobivad juhtmed PUGNP, PUNP, APUNP, PVS.
• Paigaldus- ja montaažitooted - PV-1, PV-3, APV, MKESH - paigaldatakse torudesse, ehitustühjustesse, kaablirennidesse ja krohvi alla.
• Suuremat kuumakindlust nõudvates kohtades kasutatakse PNSV juhtmeid.
• Õhuliinide jaoks sobivad SIP-2, SIP-3, SIP-4
• Nõrkvooluside - PRPPM, TPPep, TRP.

Elektrijuhtide klassifikatsiooni on üksikasjalikult kirjeldatud ISO 11801 2002 standardis.

Eluaeg

Kaabli keskmine kasutusiga on 30 aastat, juhtmete - 6 kuni 15 aastat. Töö kestuse määrab kahe või enama isolatsiooni ja soomustatud kesta olemasolu/puudumine.

Erinevus kaabli ja juhtme vahel

Definitsiooni kohaselt on nöörid painduvad juhtmestik, mis sisaldab mitut elastset kiudu - põimunud juhtmeid, mis on isoleeritud mittemetallist kestaga. Tooted on mõeldud teisaldatavaks ühendamiseks. Juhtmete erinevus seisneb südamike arvus: on mitme- ja kahetuumalisi tooteid, mida rohkem keermeid südamikus on ühikuosa kohta, seda paindlikum on juht. Nööride loomiseks kasutatakse suurema elastsusega painduvaid südamikke.

Südamike lame kuju ja minimaalne ristlõige (1,5 mm2), kasutamine majapidamises kasutatavates elektrijuhtmetes on peamised näitajad, mis võimaldavad teil määrata, kuidas juhtmed kaablitest ja juhtmetest erinevad. Levinumad on mitmetuumalised võimalused, kuid elektriseadmete jaoks, mis ei vaja spetsiaalset maandust, on kahesoonelised juhtmed üsna sobivad.

Isolatsioon

Painduvad juhtmesüdamikud on kaetud polümeerist isolatsiooniga ja suletud ühte pehmest plastikust või kummist kaitseümbrisesse.

Elektrikaabel on moodustatud mitmest juhtmest, mis on kaitstud ühise isolatsiooniga (PVC, kumm, plast). Olenevalt rakendusest kipuvad paljud tootjad kaablit varustama tugevdatud kaitsekatetega ning juhe või juhe on peidetud kerge ümbrise alla.

Ainult kaablil võib olla pliist, alumiiniumist või terastraadist/lindist valmistatud lisasoomus, mis on märgitud märgistusel.

Märgistus

Sõltuvalt isolatsiooni eesmärgist ja tüübist on elektrotehnikas järgmised kaablimärgised:

• Toitevõimalused PVC isolatsioonis - NYM, AVVG, VVG.
• Kummist korpuses painduvad juhid - KG.

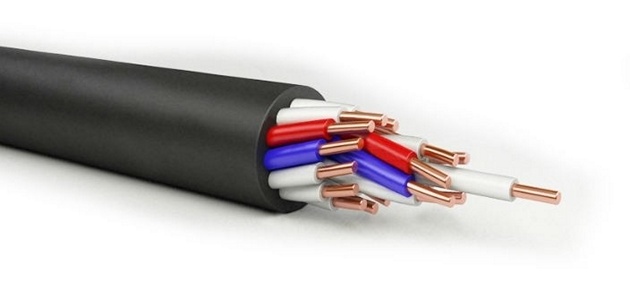

• Juhtkaablid - KVVG.
• Jõusoomustooted - AVBShv, VBBShvng.
• Info- ja raadiosagedus - FTP, UTP, RG, SAT, RK, KVK-V, KVK-P.
• Tulekahju-, signalisatsioonitooted: KPSng, KPSEng, KSVV, KSPV, KTSPPEP.
• Kuumakindel - RKGM.

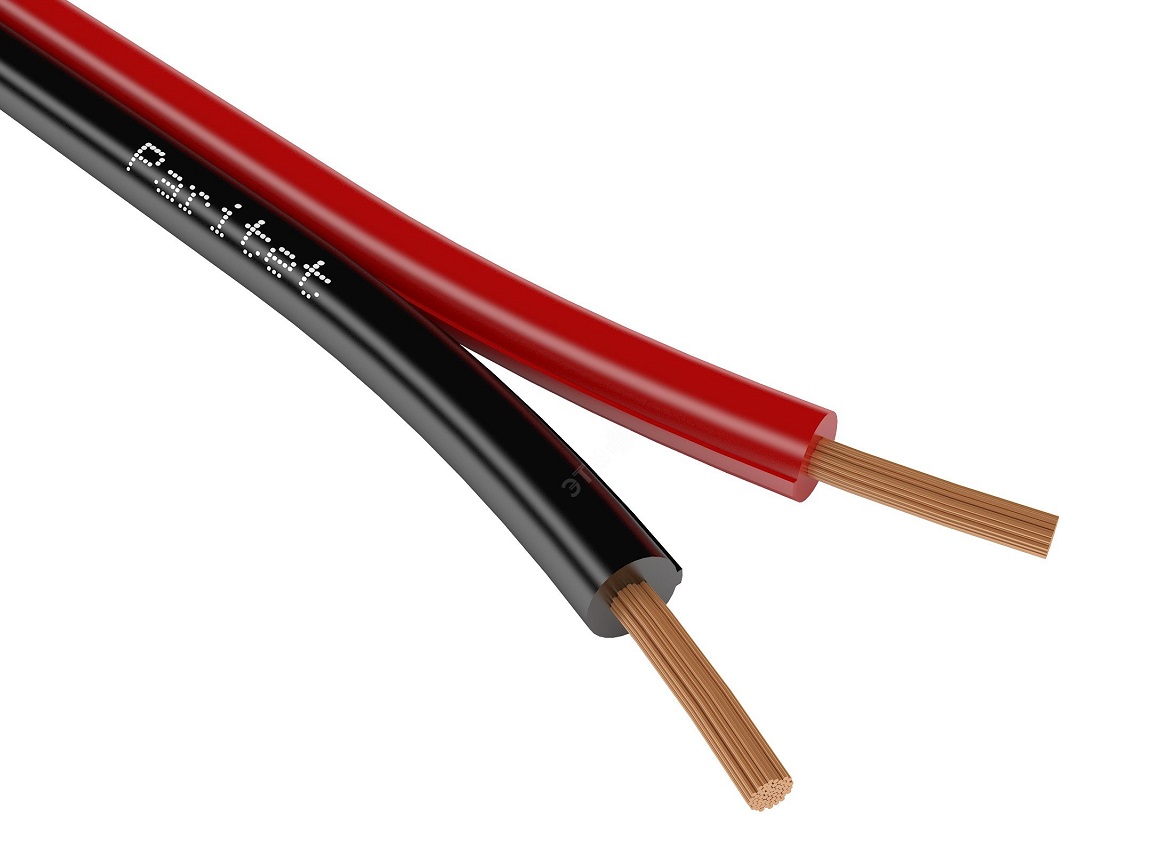

Juhtmete levinumate kaubamärkide hulgas on: ShVP, ShVVP, ShTLP. Esimene võimalus sobib elektroonikaseadmete, korterilampide ja kliimaseadmete (ventilaatorid, ionisaatorid) ühendamiseks, kui need võivad tekkida kergete mehaaniliste deformatsioonide korral.

SHVVP on polüvinüülkloriidplastiga isoleeritud vasest keerutatud juhtmetega keerutatud juhe. Vinüülkest takistab tulekahju korral tule levikut.

SHTLP - telefonijuht. Juhe on lineaarne, sisaldab PVC-isolatsiooniga polüetüleenkilest vasest keermestatud juhte.

Kasutustingimused

Juhtme pehmus ja painduvus määravad selle laialdase kasutuse igapäevaelus kodumasinate ühendamisel. Fikseeritud paigaldusel eelistatakse monoliitseid kaableid (toite-, juht-, juht- ja side, raadiosagedus).

Eluaeg

Kaabli kasutusiga sõltub tehnilistest omadustest ja töötingimustest. Näiteks power-tüüpi tooteid on kasutatud 30 aastat temperatuuril –50…+50°C. Väljas ja kaevikutesse paigaldatuna töötab juhtkaabel üle 15 aasta, ruumides, tunnelites ja kanalites - 25 aastat. Tavatingimustes kestab SHVVP juhe maksimaalselt 6 aastat.

Kaabli pidev tööpinge varieerub vahemikus 25-70 kV ja rohkem, juhtme puhul - 380 V.

Kaabli ja traadi vahel valimine

Kaabli, juhtme ja traadi valik sõltub töötingimustest ja süsteemi omadustest. Näiteks on kahjumlik osta väikese võimsusega ühenduste jaoks mõeldud kaablit, parem on eelistada kahte kokku kootud juhet. Elektrikandjate erinevuste tundmine suurendab materjalide ja kaitsesüsteemide ratsionaalse kasutamise tõenäosust, tagades elektrisüsteemi ohutuse.
